2010 MAZDA MODEL 3 HATCHBACK Manuel du propriétaire (in French)

Black plate (211,1)
Compteurs et jauges
(Compteur noir)
Lorsque le contacteur est mis sur la position ON, les jauges du tableau de bord s'allument.
Compteur de vitesse .......................................................................................... page 5-40
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-40
Compte-tours ..................................................................................................... page 5-41
Jauge de carburant ............................................................................................. page 5-42
Eclairage du tableau de bord .............................................................................. page 5-42
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-39
Mazda3_8AD6-EC-09A_Edition1 Page211
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (212,1)
qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Compteur journalier
Sélecteur de compteur journalier
Compteur totalisateur
Compteur
journalier B
Appuyer sur le
sélecteurAppuyer sur le
sélecteur Compteur
journalier A Compteur
totalisateur
Compteur
totalisateur
REMARQUE
Lorsque le contacteur est à la position ACC ou
à la position d'arrêt (LOCK), les compteurs
totalisateur ou journalier ne peuvent pas être
affichés; cependant, si la touche du sélection
est pressée par erreur, cela peut commuter les
compteurs journaliers ou les réinitialiser, dans
une période d'environ 10 minutes dans les cas
suivants:
lAprès qu'on ait mis le contacteur sur la
position ACC ou sur la position d'arrêt
(LOCK) à partir de la position ON.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
5-40
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda3_8AD6-EC-09A_Edition1 Page212
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (213,1)
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
qCompte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
(Modèle à moteur de 2,0 litres)
Zone rouge
(Modèle à moteur de 2,5 litres)
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-41
Mazda3_8AD6-EC-09A_Edition1 Page213
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (214,1)
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
la position ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein.
Si la jauge indique que le niveau de
carburant atteint la lettre E, faire le plein
dès que possible.
REMARQUE
lAprès qu'on ait refait le plein de carburant,
un certain temps pourra être nécessaire
avant que l'indicateur se stabilise. En outre,
il est possible que l'indicateur dévie lors de
la conduite sur une pente ou dans un
virage, en raison des mouvements du
carburant à l'intérieur du réservoir.
lLe sens de la flèche () indique que la
trappe de remplissage de carburant se
trouve du côté droit du véhicule.
qEclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
l(Compteur noir)
La luminosité des éclairages du combiné
d'instruments peut être réglée lorsque
l'interrupteur de phares est à n'importe
quelle position.
Clair Foncé
Annulation du gradateur d'éclairage
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
5-42
Conduite de votre Mazda
Combiné compteurs et indicateurs
Mazda3_8AD6-EC-09A_Edition1 Page214
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (215,1)
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-43
Mazda3_8AD6-EC-09A_Edition1 Page215
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (216,1)

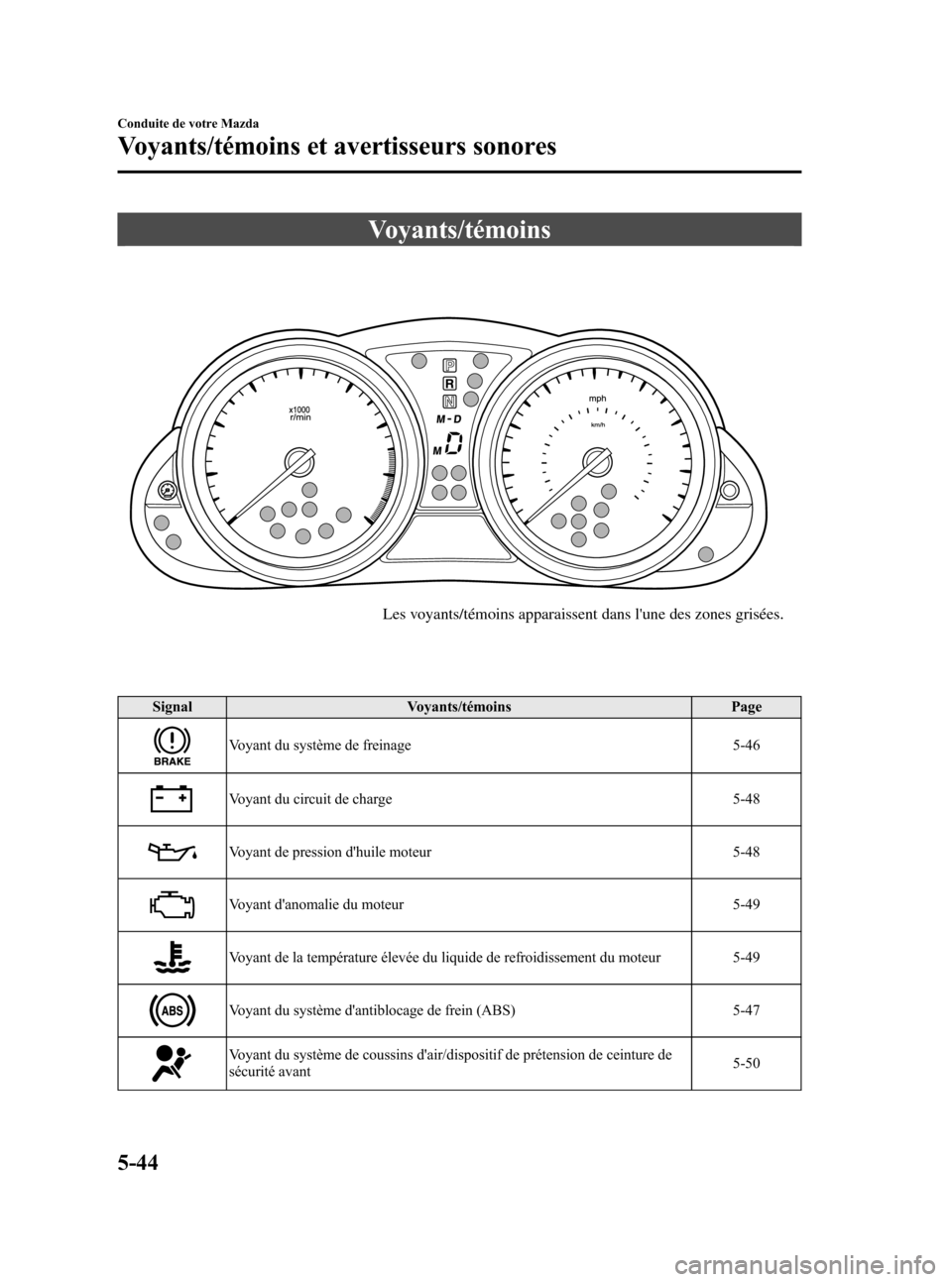

Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-46
Voyant du circuit de charge 5-48
Voyant de pression d'huile moteur 5-48
Voyant d'anomalie du moteur 5-49
Voyant de la température élevée du liquide de refroidissement du moteur 5-49
Voyant du système d'antiblocage de frein (ABS) 5-47
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-50
5-44
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page216
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (217,1)

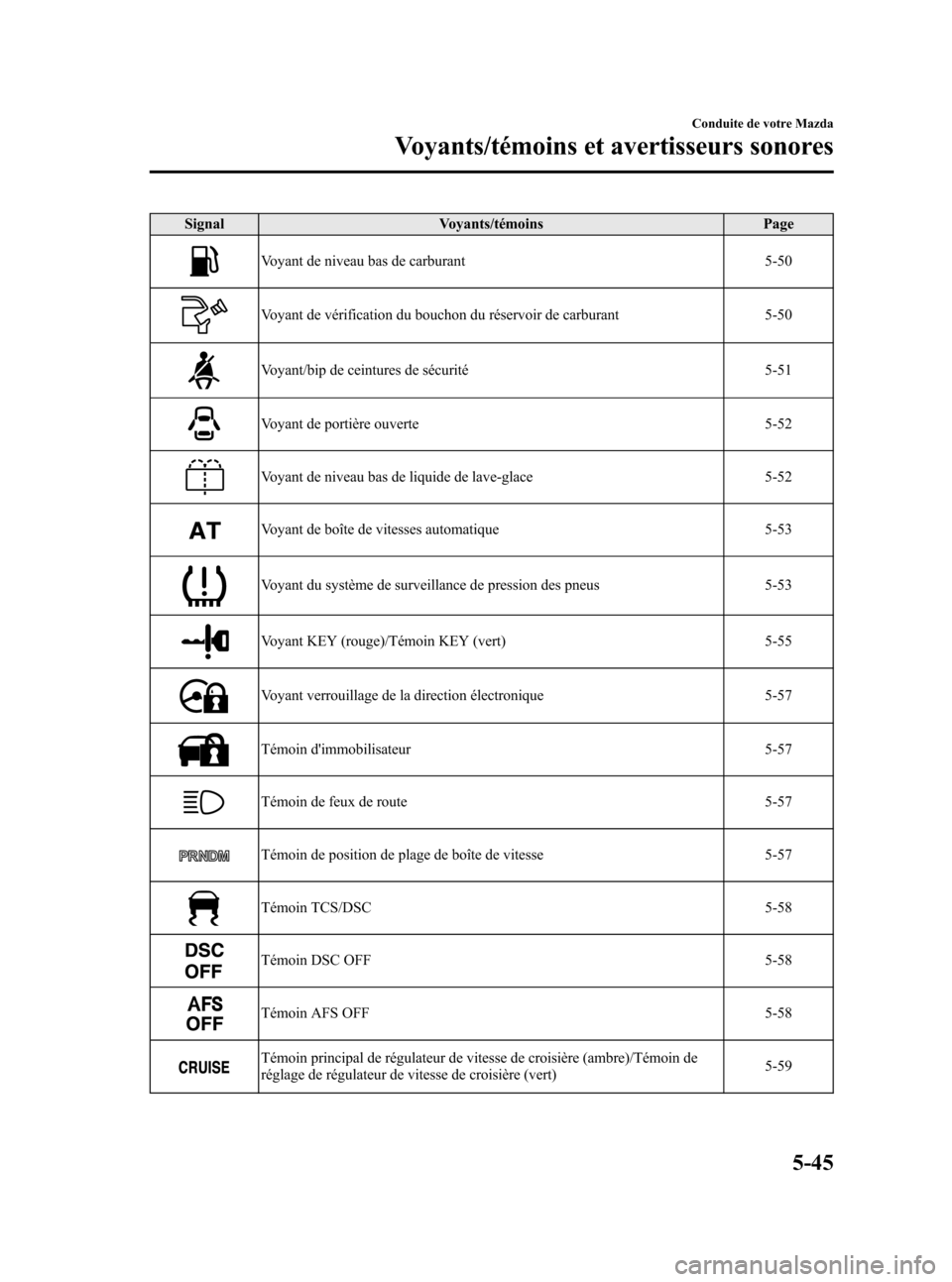

Signal Voyants/témoins Page
Voyant de niveau bas de carburant 5-50
Voyant de vérification du bouchon du réservoir de carburant 5-50
Voyant/bip de ceintures de sécurité 5-51
Voyant de portière ouverte 5-52
Voyant de niveau bas de liquide de lave-glace 5-52
Voyant de boîte de vitesses automatique 5-53
Voyant du système de surveillance de pression des pneus 5-53
Voyant KEY (rouge)/Témoin KEY (vert) 5-55
Voyant verrouillage de la direction électronique 5-57
Témoin d'immobilisateur 5-57
Témoin de feux de route 5-57
Témoin de position de plage de boîte de vitesse 5-57
Témoin TCS/DSC 5-58
Témoin DSC OFF 5-58
Témoin AFS OFF 5-58
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-59
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45
Mazda3_8AD6-EC-09A_Edition1 Page217
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A

Black plate (218,1)
Signal Voyants/témoins Page
Témoin de feux allumés 5-59
Témoin d'anomalie de la direction assistée 5-59
Témoins de clignotants et de feux de détresse 5-60
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein à main
est appliqué alors que le contacteur est sur
la position START ou ON. Il s'éteint
lorsque le frein de stationnement est
complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.La pédale peut être plus dure ou sa course
peut être plus longue que normalement.
Dans ces deux cas, le véhicule prendra
plus de temps pour s'arrêter.
1. Avec le moteur arrêté, ouvrir le capot et
vérifier immédiatement le niveau du
liquide de frein et ajouter ensuite du
liquide au besoin (page 8-23).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.
Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
5-46
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
Mazda3_8AD6-EC-09A_Edition1 Page218
Monday, December 8 2008 5:24 PM
Form No.8AD6-EC-09A
