2010 Hyundai Getz Manual do proprietário (in Portuguese)

5- 10 NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
F070D01A-APT
o Óleo da caixa manual Deve ser mudado nos intervalos especificados no plano de manutenção. NOTA:
Se o nível do óleo estiver baixo, verifique se existem fugas antes de
acrescentar o óleo. Ateste sem ultrapassar o nível máximo. F070E03A-APT
o Fluído da Caixa de Velocidades
Automática
O nível do fluído deve estar no nível "HOT" da vareta de nível, depois do motor e da caixa de velocidades atingirem a temperatura normal defuncionamento. Verifique o nível do fluído da caixa de velocidades automática com o motor a funcionar ea alavanca da caixa de velocidades na posição neutra, com o travão de mão devidamente accionado. Quandoproceder à adição ou mudança do fluído utilize o fluído genuíno da Hyundai ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co. F070J01A-APT
o Pastilhas, discos e bombas
de travão
Verifique o desgaste das pastilhas,
dos discos e fugas de óleo nas pinças de travões.
F070K01A-APT
o Sistema de escape e panela
Inspeccione visualmente o tubo de
escape, panela, e suportes do sistema de escape para rachas, deterioração,ou dano. Ponha o motor em funcionamento e escute atentamente para qualquer fuga de gases do tubo
de escape. Volte a apertar as ligações e substitua qualquer peça danificada.
F070L01A-APT
o Ancoramento das
suspensões
Verifique os braços da suspensão
para folgas, desapertos ou danos.Reaperte ao binário especificado.
F070F01A-APT
o Linhas e tubos de travão
Inspeccione visualmente o sistema de
travões. Verifique se existem fracturas,
deteriorações ou algum indício de fugas de óleo. Substitua imediatamentequalquer peça danificada ou estragada.
F070G02A-APT
o Óleo de travões
Verifique o nível do óleo dos travões
no reservatório. O nível deve estarentre o "MIN" e o "MAX" indicado no reservatório. Use somente óleo de travões, que cumpram as especificações DOT 3 ou DOT 4.
F070H01A-APT
o Tambores/maxilas dos
travões traseiros, travão de mão
Verifique os tambores, maxilas e
mecanismos do travão de mão para superfícies vidradas, riscadas, queimadas, fugas de óleo, peças partidas, e desgaste excessivo.Inspeccione o sistema do travão de mão, incluindo a alavanca e cabos.

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO 5- 11
F070M01A-APT
o Caixa de direcção, tirantes,
cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se tem folga excessiva no volante.Verifique se os tirantes estão empenados ou danificados. Verifique
os foles e cardans para deterioração,rachas, ou danos. Substitua qualquer peça danificada. F070N01A-APT
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção assistida e tubos para fugas ou danos.
Substitua qualquer peça danificada ou com fugas imediatamente. Inspeccione
a correia da direcção assistida para cortes, rachas, desgaste excessivo, ausência de óleo na correia e tensãoadequada. Substitua ou ajuste, se necessário. F070P01A-APT
o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peça danificada e se necessário ponhamassa consistente.
F070Q01A-APT
o Refrigerante do ar
condicionado
Verifique as linhas e ligações do ar
condicionado para fugas ou danos.
Verifique as performances do ar condicionado de acordo com o manual de oficina.

6
6. MECÂNICA DE FINS DE SEMANAFaça a sua própria manutenção
Compartimento do motor ................................................................. 6-2
Revisões diárias .............................................................................. 6-5
Precauções de manutenção ............................................................ 6-6
Verificar o nível do óleo do motor ................................................... 6-7
Refrigerante recomendado ............................................................ 6-11
Mudança do filtro de ar .................................................................. 6-12
Verificação do óleo da caixa (manual) .......................................... 6-16
Verificar o nível de fluído da transmissão automática ..................6-17
Verificação dos travões ........................................ .........................6-19
Cuidados a ter com o ar condicionado .........................................6-20
Verificação das correias ................................................................ 6-21
Substituição dos fusíveis dos acessórios ....................................6-26
Nível de fluido da direcção assistida ............................................6-30
Substituição de Lâmpadas ............................................................ 6-33
Descrição do painel dos fusíveis .................................................. 6-38

6- 2 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G010A02TB-GPT

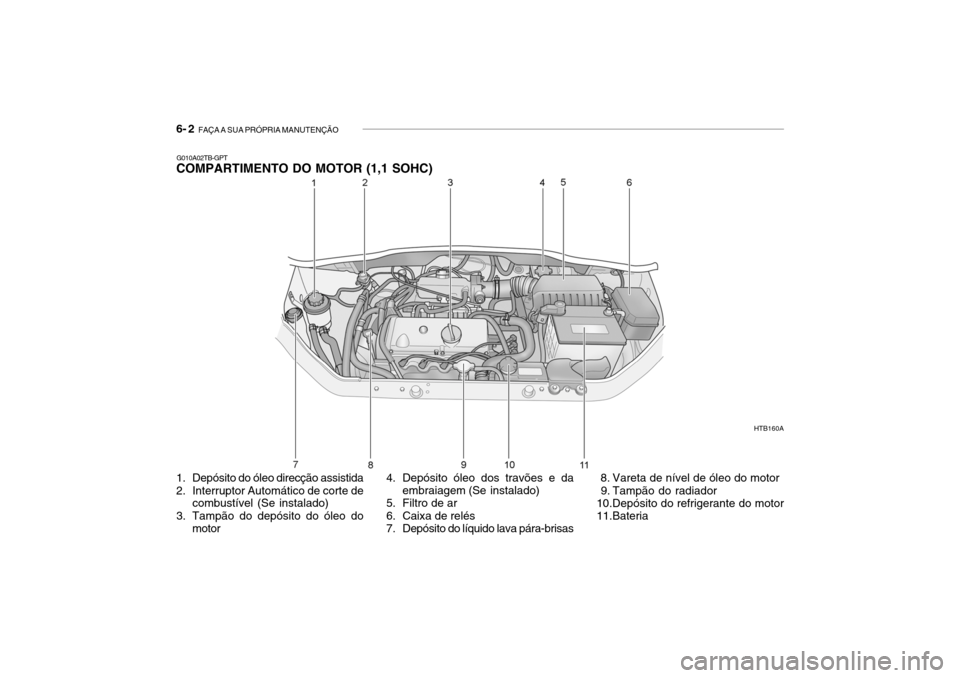

COMPARTIMENTO DO MOTOR (1,1 SOHC)
HTB160A
1. Depósito do óleo direcção assistida
2. Interruptor Automático de corte de combustível (Se instalado)
3. Tampão do depósito do óleo do motor 4. Depósito óleo dos travões e da
embraiagem (Se instalado)
5. Filtro de ar
6. Caixa de relés
7. Depósito do líquido lava pára-brisas 8. Vareta de nível de óleo do motor
9. Tampão do radiador 10.Depósito do refrigerante do motor 11.Bateria

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 3
HTB5001
!
CUIDADO:
Ao inspeccionar ou executar serviços demanutenção no mo- tor, deve manusear as ferramentas ououtros objectos com cuidado para não danificar a tampa dasválvulas que é em plástico.
1. Depósito do óleo direcção assistida (Se instalado)
2. Interruptor Automático de corte de
combustível (Se instalado)
3. Tampão do depósito do óleo do motor 4. Depósito óleo dos travões e da
embraiagem (Se instalado)
5. Filtro de ar
6. Caixa de relés
7. Depósito do líquido lava pára-brisas
8. Vareta de nível de óleo do motor 9. Tampão do radiador 10.Depósito do refrigerante do motor
11. Vareta do nível de caixa automática
(Só caixa automática)
12.Bateria
G010B02TB-GPT

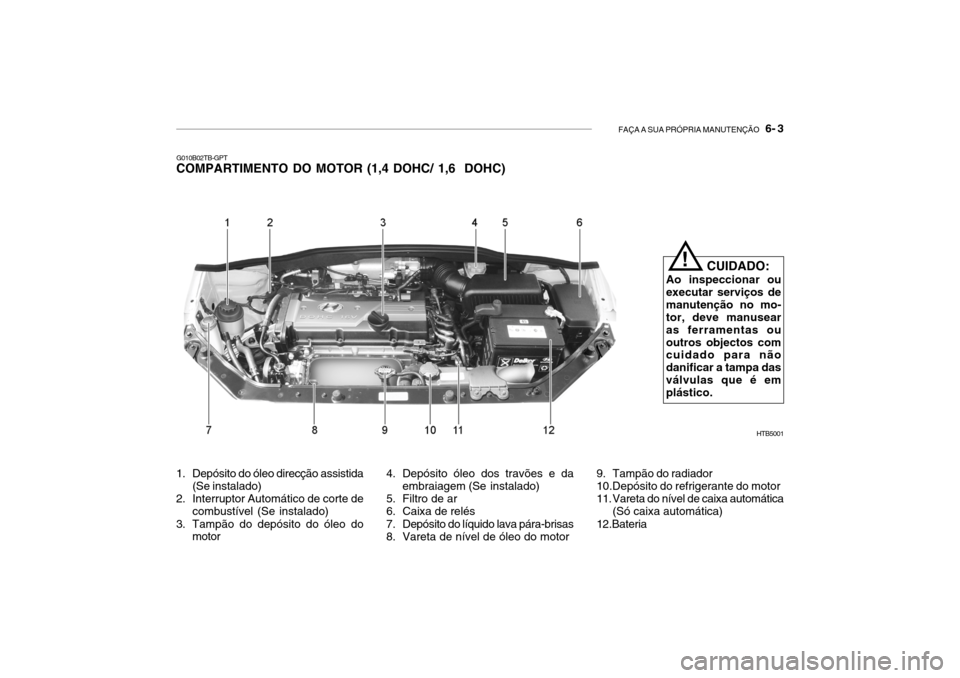

COMPARTIMENTO DO MOTOR (1,4 DOHC/ 1,6 DOHC)

6- 4 FAÇA A SUA PRÓPRIA MANUTENÇÃO
OTB008001
!
CUIDADO:
Ao inspeccionar ou executar serviços de manutenção no motor,deve manusear as ferramentas ou outros objectos com cuidado para não danificar a tampa das válvulas que é em plástico.
G010C03TB-GPT
COMPARTIMENTO DO MOTOR (1,5 DIESEL)
1. Depósito do refrigerante do motor
2. Tampão do depósito do óleo do
motor
3. Depósito óleo dos travões e da embraiagem 4. Filtro de ar
5. Caixa de relés
6. Depósito do líquido lava pára-brisas
7. Vareta de nível de óleo do motor
8. Tampão do radiador
9. Bateria

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 5
G020A01A-APT
REVISÕES DIÁRIAS Compartimento do motor
Deverá verificar regularmente o
seguinte:
o Nível e condições do óleo do mo-
tor
o Nível e condições do óleo da caixa
de velocidades
o Nível do óleo dos travões
o Nível do refrigerante do motor
o Nível do liquido do lava pára-brisas
o Estado das correias dos contos de segurança
o Estado das borrachas
o Estado do filtro de ar
o Estado do sistema de escape
o Fugas de óleo
o Nível e estado do óleo da direcção assistida G020B01A-APT
EXTERIOR DO VEÍCULO
Deverá verificar o seguinte:
o Aparência e estado exterior
o Estado das rodas e aperto das rodas
o Estado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos pára-brisas
o Estado das escovas do limpa pára- brisas
o Estado da pintura e corrosão
o Fugas de óleo
o Estado dos fechos das portas, capot e tampa da mala
o Estado e pressão dos pneus (incluindo o sobressalente) G020C01A-APT INTERIOR DO VEÍCULO Sempre que utilizar o automóvel deverá inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa pára-
brisas
o Funcionamento da buzina
o Funcionamento do ventilador, aquecimento e ar condicionado (se instalado)
o Funcionamento e estado da direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do acelerador
o Funcionamento do pedal de travão
e do travão de mão
o Funcionamento da caixa de
velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática e domecanismo de "Park"
o Funcionamento do controle dos
bancos
o Funcionamento e estado dos cintos de segurança

6- 6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
o Funcionamento das palas de sol Se verificar que algo não funciona correctamente, inspeccione correctamente e se necessário pro-cure o Serviço de Assistência Hyundai. G020D01TG-GAT
PRECAUÇÕES DE MANUTENÇÃO
Uma manutenção desadequada ou
incompleta pode causar problemas. Esta secção fornece instruções apenaspara os itens de manutenção que são de fácil execução. Alguns procedimentos devem ser executadospor um concessionário Hyundai autorizado.
NOTA: Uma manutenção desadequada por
parte do proprietário durante o período da garantia pode afectar a cobertura da garantia.
!AVISO:
o Executar trabalhos de manutenção num veículo pode ser perigoso. Pode ficar seriamente ferido ao executar alguns procedimentos de manutenção. Se não tiver conhecimentos nema experiência suficientes nem asferramentas e equipamentos para executar um determinado trabalho, solicite a assistência deum concessionário Hyundai autorizado.
o Trabalhar por baixo do capot com o motor a funcionar é perigoso. Pode tornar-se ainda maisperigoso se usar jóias ou roupas largas. Estas podem ficar presas nas partes móveis do motor ecausar graves ferimentos. Por esta razão, se precisar de manter o motor a funcionar enquantotrabalha debaixo do capot, certifique-se de que retira todas as jóias (especialmente brincos,pulseiras, relógios e colares) e a gravata, lenços de pescoço, e outros acessórios de vestuáriosemelhantes antes de se aproximar do motor ou ventiladores do sistema dearrefecimento.
