2010 BMW MOTORRAD G 650 GS Betriebsanleitung (in German)

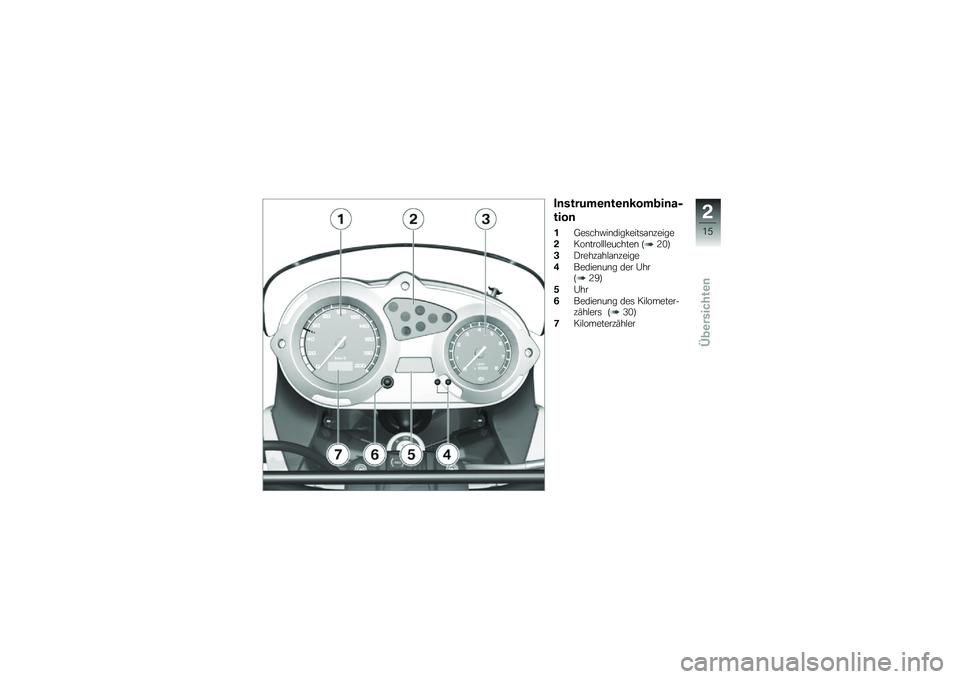

Instrumentenkombina-
tion
1Geschwindigkeitsanzeige
2Kontrollleuchten (20)
3Drehzahlanzeige
4Bedienung der Uhr(29)
5Uhr
6Bedienung des Kilometer-zählers (30)
7Kilometerzähler
2
15
zÜbersichten

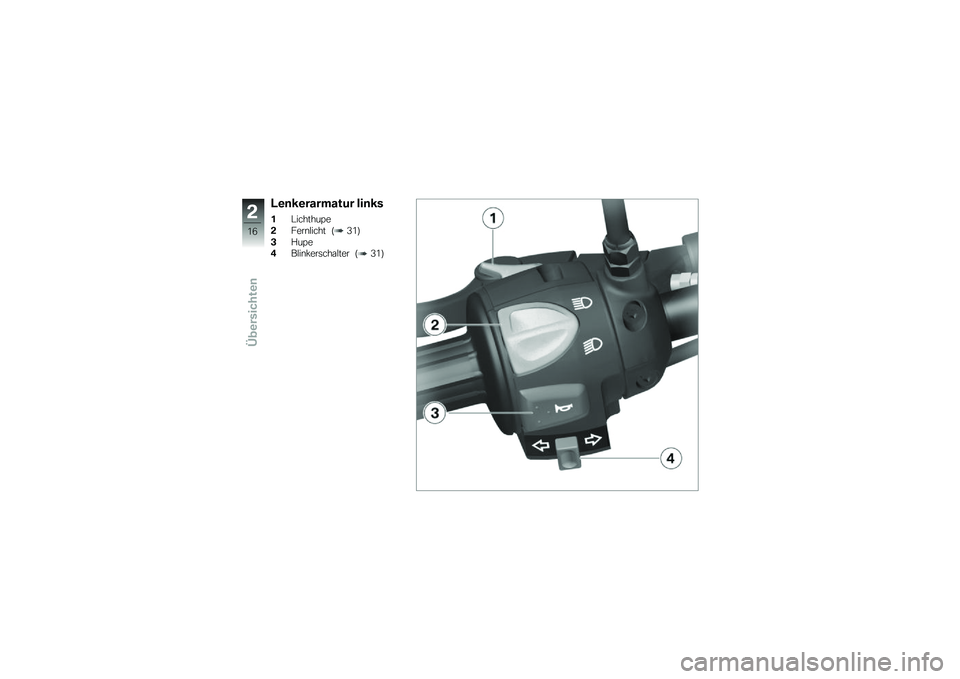

Lenkerarmatur links
1Lichthupe
2Fernlicht (31)
3Hupe
4Blinkerschalter (31)
2
16
zÜbersichten

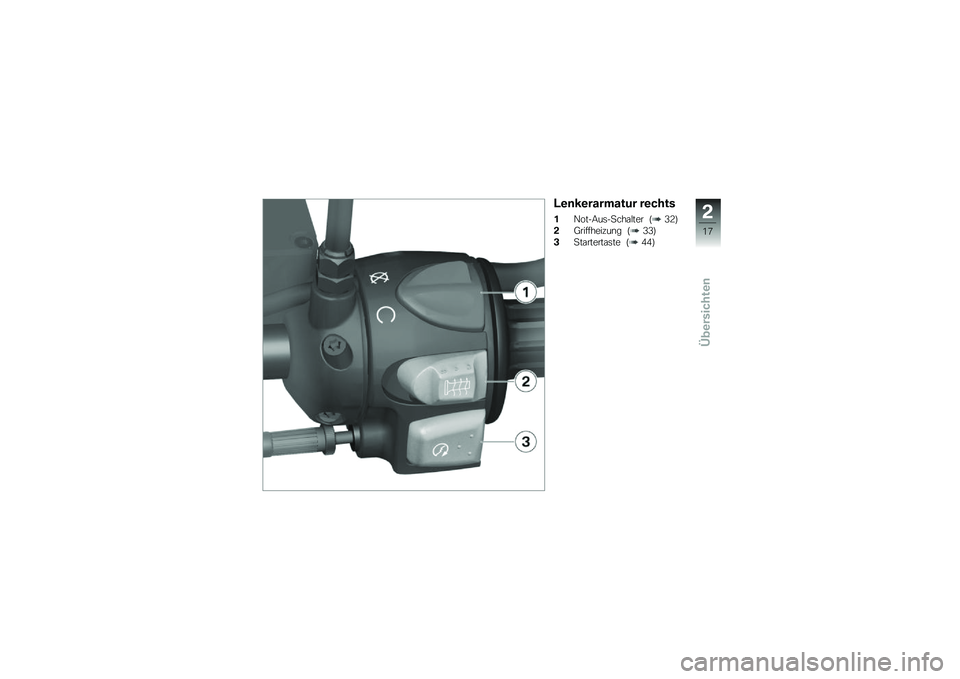

Lenkerarmatur rechts
1Not-Aus-Schalter (32)
2Griffheizung (33)
3Startertaste (44)
2
17
zÜbersichten

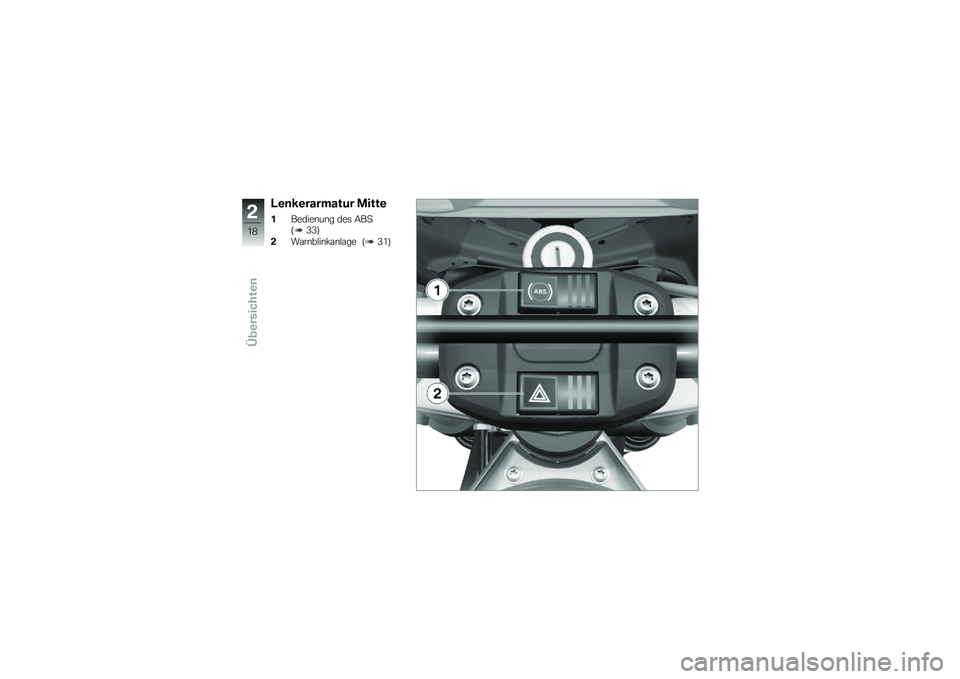

Lenkerarmatur Mitte
1Bedienung des ABS(33)
2Warnblinkanlage (31)
2
18
zÜbersichten

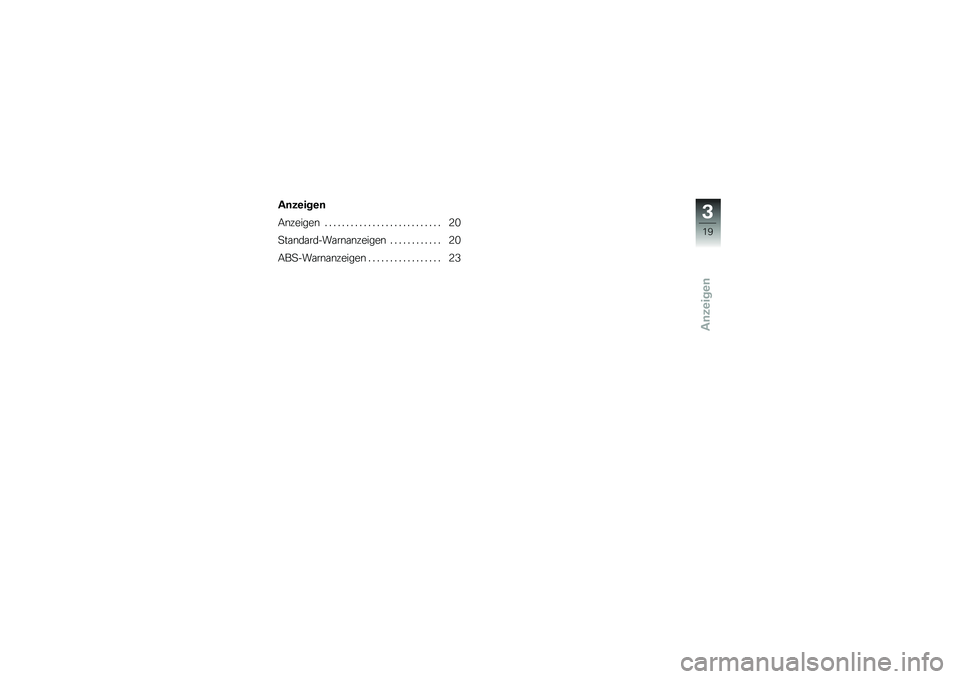

Anzeigen
Anzeigen
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Standard-Warnanzeigen . . . . . . . . . . . . 20
ABS-Warnanzeigen . . . . . . . . . . . . . . . . . 23
3
19
zAnzeigen

Anzeigen

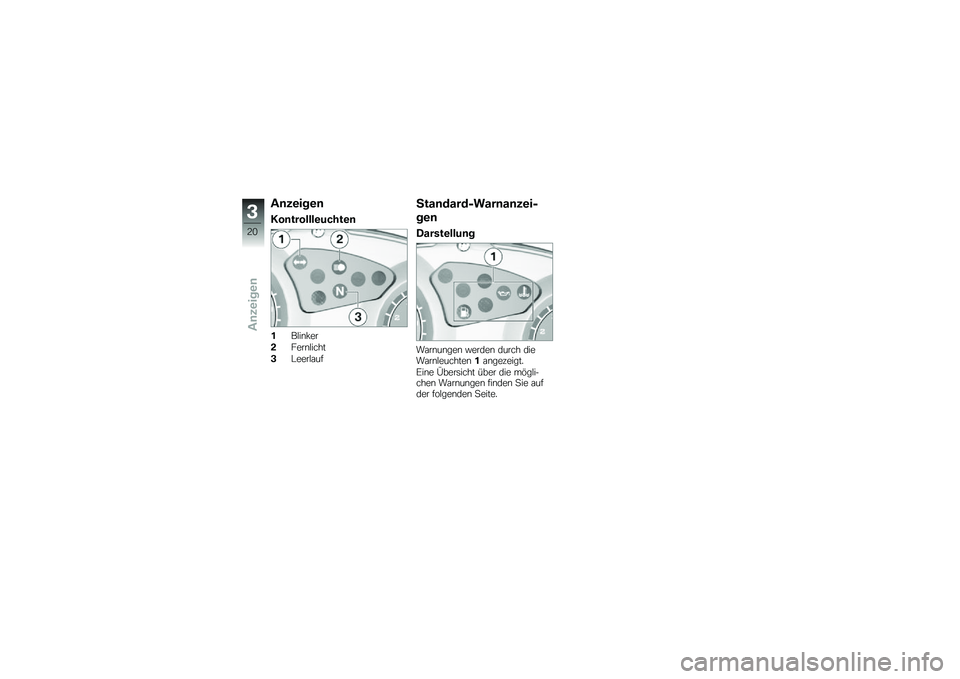

Kontrollleuchten
1Blinker
2Fernlicht
3Leerlauf
Standard-Warnanzei-
gen
Darstellung
Warnungen werden durch dieWarnleuchten1angezeigt.
Eine Übersicht über die mögli-chen Warnungen finden Sie aufder folgenden Seite.
3
20
zAnzeigen

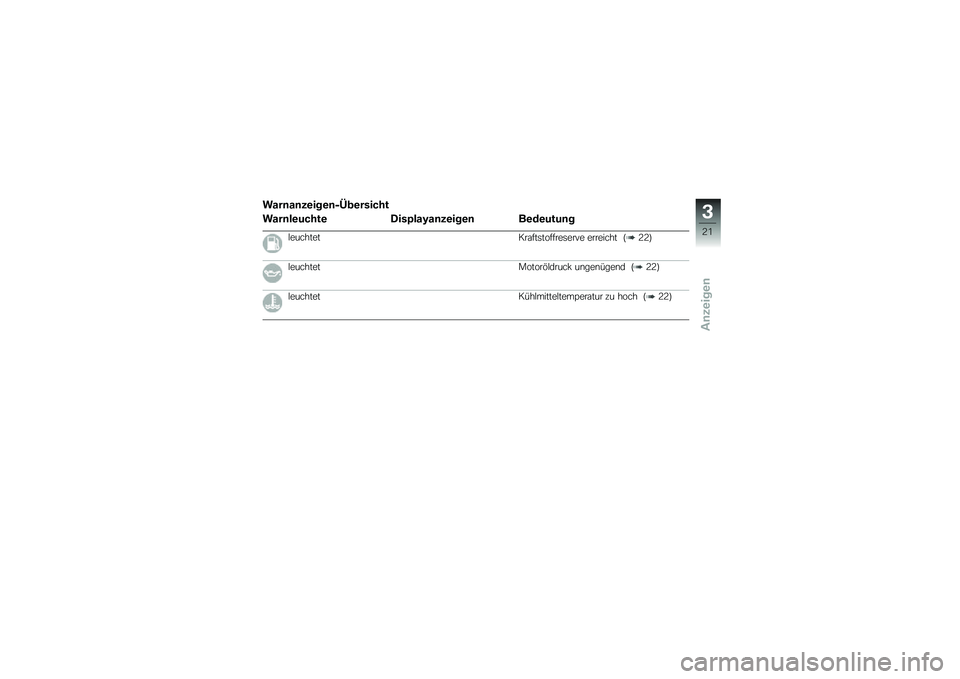

Warnanzeigen-Übersicht
Warnleuchte Displayanzeigen Bedeutung
leuchtetKraftstoffreserve erreicht (22)
leuchtetMotoröldruck ungenügend (22)
leuchtetKühlmitteltemperatur zu hoch (22)
3
21
zAnzeigen

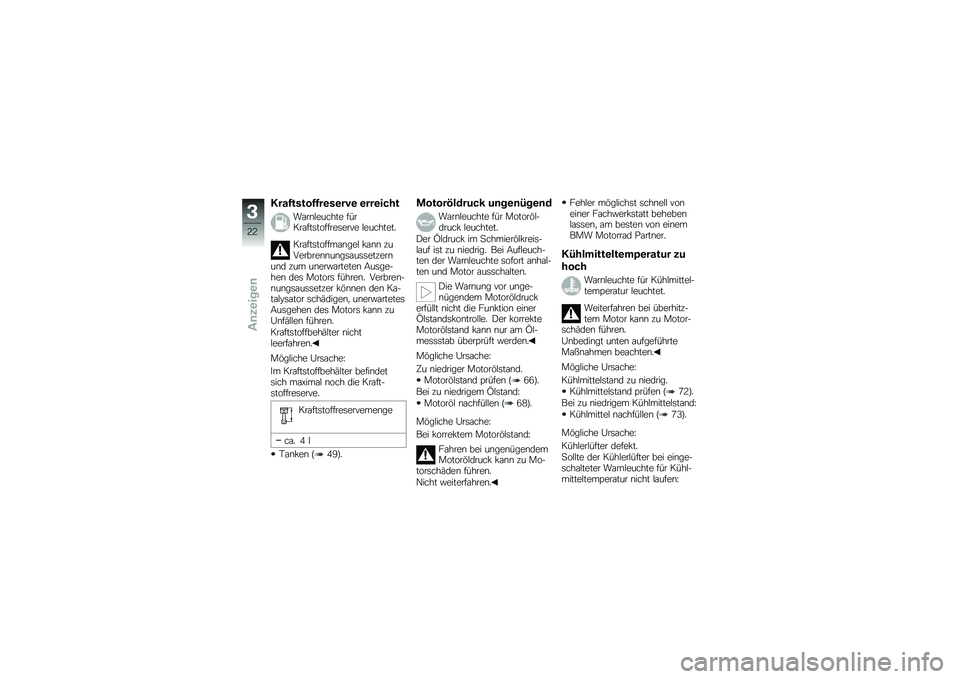

Kraftstoffreserve erreicht
Warnleuchte fürKraftstoffreserve leuchtet.
Kraftstoffmangel kann zuVerbrennungsaussetzernund zum unerwarteten Ausge-hen des Motors führen. Verbren-nungsaussetzer können den Ka-talysator schädigen, unerwartetesAusgehen des Motors kann zuUnfällen führen.
Kraftstoffbehälter nichtleerfahren.
Mögliche Ursache:
Im Kraftstoffbehälter befindetsich maximal noch die Kraft-stoffreserve.
Kraftstoffreservemenge
ca. 4 l
Tanken (49).
Motoröldruck ungenügend
Warnleuchte für Motoröl-druck leuchtet.
Der Öldruck im Schmierölkreis-lauf ist zu niedrig. Bei Aufleuch-ten der Warnleuchte sofort anhal-ten und Motor ausschalten.
Die Warnung vor unge-nügendem Motoröldruckerfüllt nicht die Funktion einerÖlstandskontrolle. Der korrekteMotorölstand kann nur am Öl-messstab überprüft werden.
Mögliche Ursache:
Zu niedriger Motorölstand.
Motorölstand prüfen (66).
Bei zu niedrigem Ölstand:
Motoröl nachfüllen (68).
Mögliche Ursache:
Bei korrektem Motorölstand:
Fahren bei ungenügendemMotoröldruck kann zu Mo-torschäden führen.
Nicht weiterfahren.
Fehler möglichst schnell voneiner Fachwerkstatt behebenlassen, am besten von einemBMW Motorrad Partner.
Kühlmitteltemperatur zu
hoch
Warnleuchte für Kühlmittel-temperatur leuchtet.
Weiterfahren bei überhitz-tem Motor kann zu Motor-schäden führen.
Unbedingt unten aufgeführteMaßnahmen beachten.
Mögliche Ursache:
Kühlmittelstand zu niedrig.
Kühlmittelstand prüfen (72).
Bei zu niedrigem Kühlmittelstand:
Kühlmittel nachfüllen (73).
Mögliche Ursache:
Kühlerlüfter defekt.
Sollte der Kühlerlüfter bei einge-schalteter Warnleuchte für Kühl-mitteltemperatur nicht laufen:
3
22
zAnzeigen
