2010 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

40
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
SYMBOLER
På vissa av komponenterna i bilen sitter det skyltar med symboler
och viktig information för hanteringen av dessa komponenter. Dess-
utom sitter det en märkskylt under motorhuven som sammanfattar
symbolerna.
ALFA ROMEO CODE
Detta är ett elektroniskt låssystem på motorn som förbättrar bilens
stöldskydd. Systemet aktiveras automatiskt när man tar ut start-
nyckeln ur tändlåset.
Varje startnyckel har en elektronisk enhet som sänder en signal till
en mottagare i tändningslåset. Signalen varierar från starttillfälle
till starttillfälle och är som ett lösenord som kontrollenheten känner
igen och som gör att bilen går att starta.
FUNKTIONSSÄTT
När startnyckeln vrids till MAR sänder styrenheten för Alfa Romeo
CODE en identitetsskod till motorstyrenheten för att häva blocke-
ringen av dess funktioner.
Identitetskoden sänds bara om Alfa Romeo CODE känner igen
koden från startnyckeln.
När man vrider startnyckeln till STOP gör Alfa Romeo CODE så att
motorstyrenhetens funktioner blockeras. Om koden inte känts igen
under starten tänds varningslampan
Ypå instrumentpanelen.
I så fall vrider man nyckeln till STOP och därefter till MAR. Om
blockeringen kvarstår, försöker man med någon annan av de
nycklar som medföljer bilen. Om det fortfarande inte går att starta
motorn ska man kontakta auktoriserad verkstad för Alfa Romeo.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:15 Strona 40

41
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Tänd varningslampa Yunder körning
❍Om varningslampan Ytänds, betyder det att systemet håller
på att göra en självdiagnos, t.ex. beroende på ett spännings-
fall.
❍Om varningslampan Yfortsätter att lysa ska man kontakta
auktoriserad verkstad för Alfa Romeo.
NYCKLAR
CODE CARD (på version/marknad där detta finns)
Med nycklarna följer ett CODE card (fig 14) med en mekanisk kod
(A) och elektronisk kod (B). Förvara kortet på ett säkert ställe,
helst inte i bilen.
Kraftiga stötar kan skada de elektroniska kompo-
nenterna i startnyckeln.
fig. 14A0K0008m
A
B
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:15 Strona 41

42
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

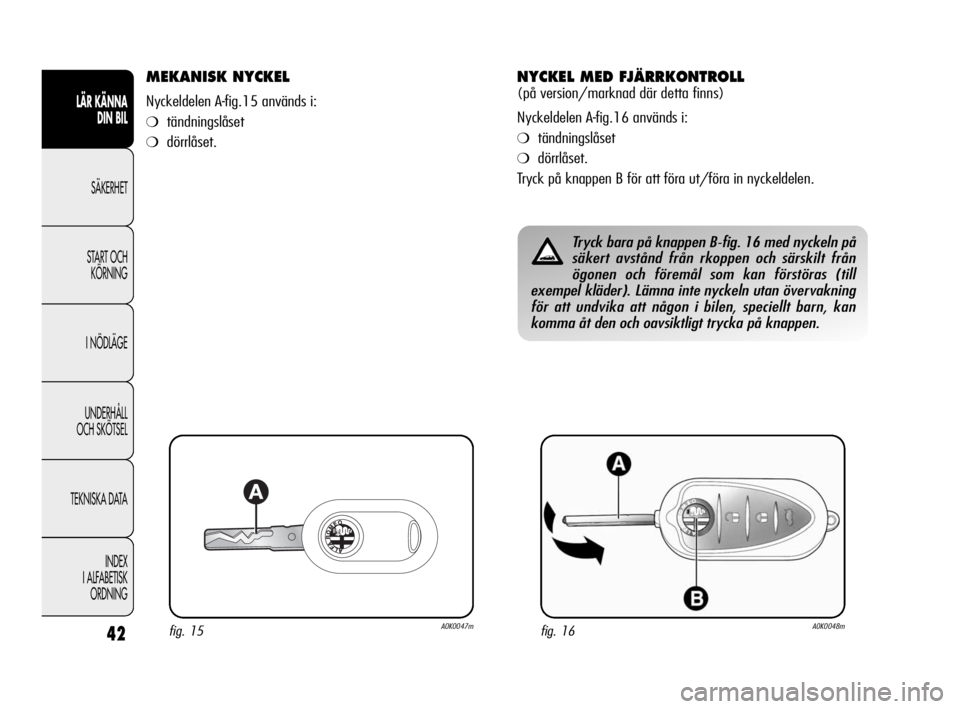

MEKANISK NYCKEL
Nyckeldelen A-fig.15 används i:
❍tändningslåset
❍dörrlåset.
fig. 15A0K0047mfig. 16A0K0048m
Tryck bara på knappen B-fig. 16 med nyckeln på
säkert avstånd från rkoppen och särskilt från
ögonen och föremål som kan förstöras (till
exempel kläder). Lämna inte nyckeln utan övervakning
för att undvika att någon i bilen, speciellt barn, kan
komma åt den och oavsiktligt trycka på knappen.
NYCKEL MED FJÄRRKONTROLL
(på version/marknad där detta finns)
Nyckeldelen A-fig.16 används i:
❍tändningslåset
❍dörrlåset.
Tryck på knappen B för att föra ut/föra in nyckeldelen.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 42

43
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Upplåsning av dörrar och bagagelucka
Tryck helt kort på Ë. Detta låser upp dörrarna och bagageluckan
och tänder en kort stund takljuset i kupén och körriktningsvisarna
(på version/marknad där detta finns).
Upplåsningen av dörrarna sker automatiskt när bränslelåset akti-
veras.
Om vid låsning av dörrarna en dörr eller bagageluckan inte är riktigt
stängd kommer LED-lampan att blinka liksom körriktningsvisarna.
Låsning av dörrar och bagagelucka
Tryck helt kort på Á. Detta låser dörrarna och bagageluckan och
tänder för en kort stund takljuset i kupén och körriktningsvisarna
(på version/marknad där detta finns).
Om en eller flera dörrar är öppna kan inte låsningen genomföras.
Detta signaleras av att körriktningsvisarna blinkar snabbt (på
version/marknad där detta finns). Låsning av dörrarna genomförs
även om bagageluckan är öppen.
En automatisk funktion låser dörrarna så snart man kör fortare
än 20 km/h (endast på version med inställningsbar multidisplay).

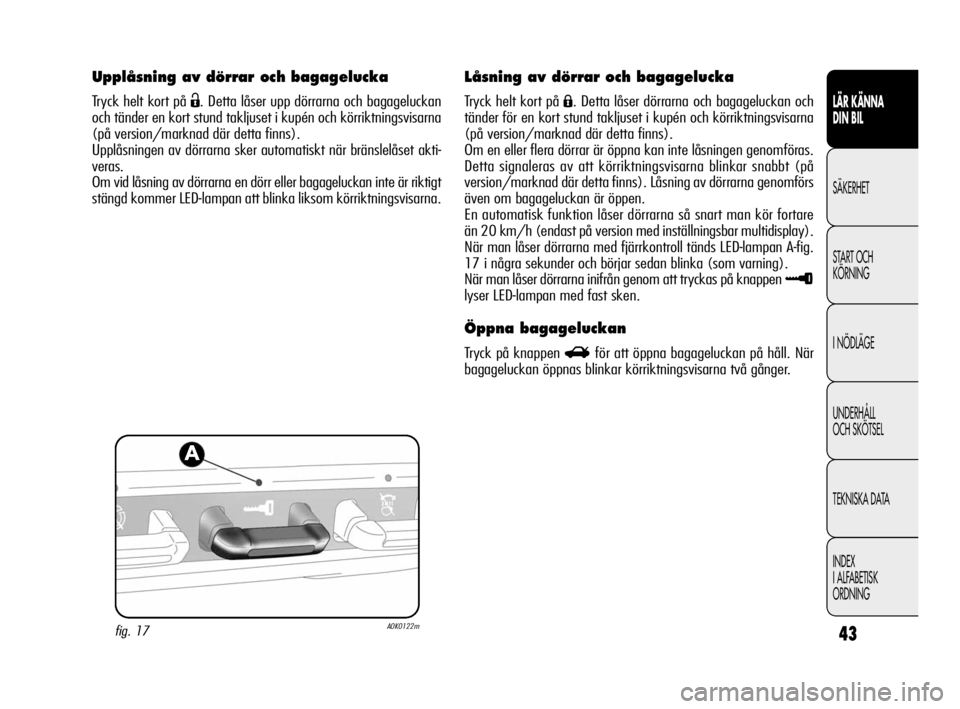

När man låser dörrarna med fjärrkontroll tänds LED-lampan A-fig.
17 i några sekunder och börjar sedan blinka (som varning).
När man låser dörrarna inifrån genom att tryckas på knappen
≈
lyser LED-lampan med fast sken.
Öppna bagageluckan
Tryck på knappen Rför att öppna bagageluckan på håll. När
bagageluckan öppnas blinkar körriktningsvisarna två gånger.
fig. 17A0K0122m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 43

44
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till 8 fjärrkontroller. När man behöver
ytterligare en fjärrkontroll ska man kontakta auktoriserad verkstad
för Alfa Romeo och ta med sitt CODE card (på version/marknad
där detta finns), identitetshandlingar och ägarhandlingar.
fig. 18A0K0051m
Förbrukade batterier utgör en miljöfara och ska
lämnas till återvinningsstation enligt gällande före-
skrifter eller till auktoriserad verkstad för Alfa
Romeo som handhar återvinningen.

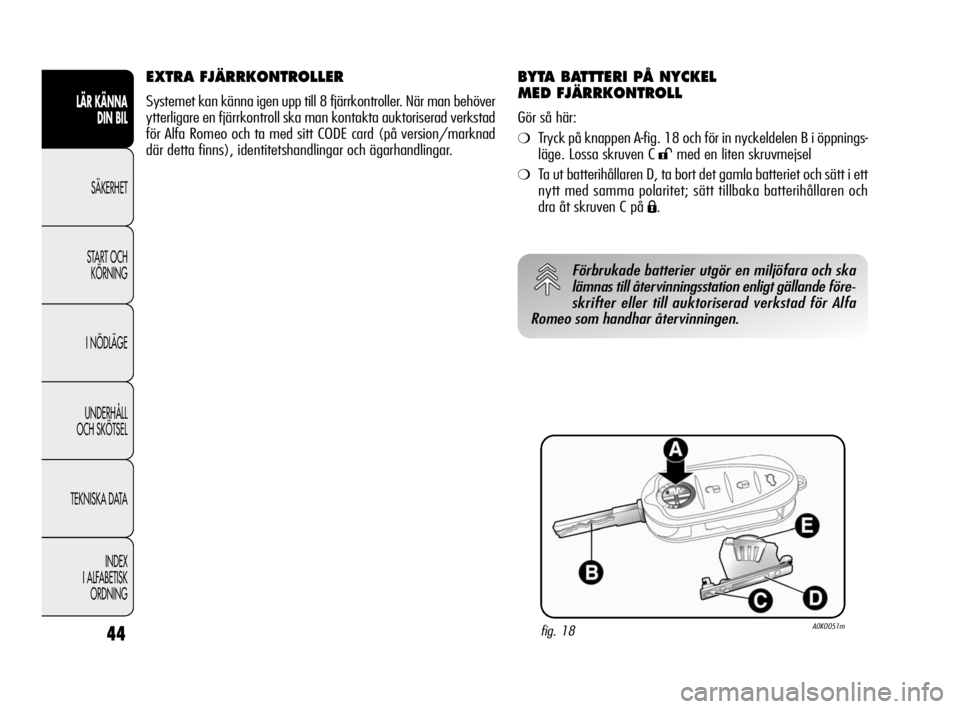

BYTA BATTTERI PÅ NYCKEL
MED FJÄRRKONTROLL
Gör så här:
❍Tryck på knappen A-fig. 18 och för in nyckeldelen B i öpp nings -
läge. Lossa skruven C
:med en liten skruvmejsel
❍Ta ut batterihållaren D, ta bort det gamla batteriet och sätt i ett
nytt med samma polaritet; sätt tillbaka batterihållaren och
dra åt skruven C på
Á.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 44

45
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
SAFE LOCK-ANORDNING
(på version/marknad där detta finns)
Safe-lock är en säkerhetsfunktion som spärrar handtagen inne
i bilen och låsknappen till dörrarna. Vi rekommenderar att man
aktiverar denna funktion varje gång man parkerar.
Aktivera funktionen
Anordningen aktiveras automatiskt på alla dörrar genom att man
trycker två gånger på knappen
Ápå nyckeln med fjärrkontroll.
Aktiveringen markeras av tre blinkningar med körriktningsvisarna

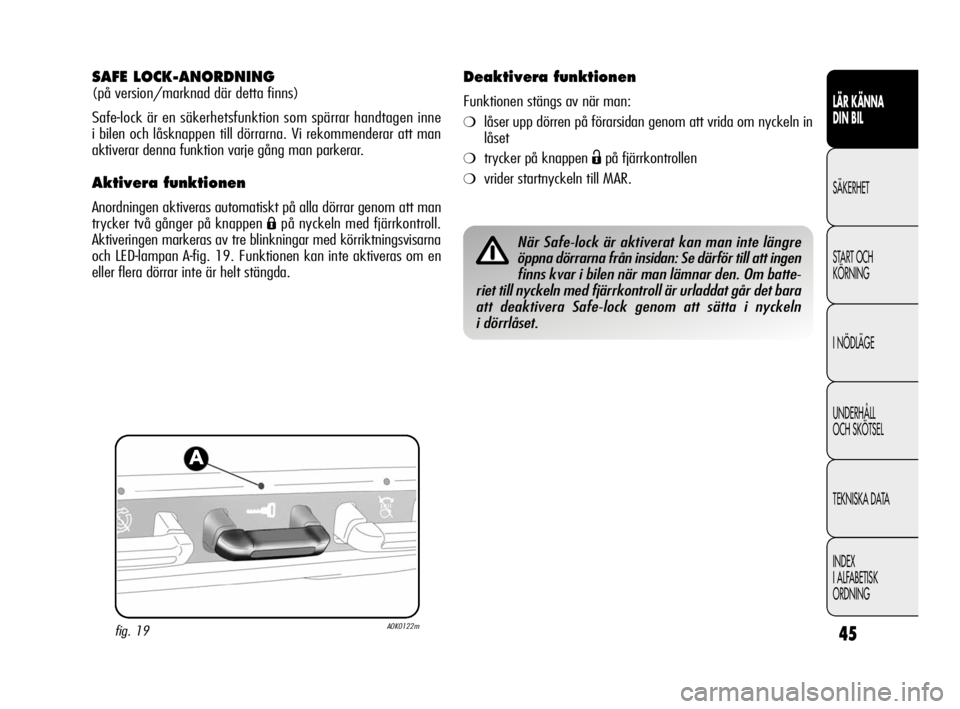

och LED-lampan A-fig. 19. Funktionen kan inte aktiveras om en
eller flera dörrar inte är helt stängda.
När Safe-lock är aktiverat kan man inte längre
öppna dörrarna från insidan: Se därför till att ingen
finns kvar i bilen när man lämnar den. Om batte-
riet till nyckeln med fjärrkontroll är urladdat går det bara
att deaktivera Safe-lock genom att sätta i nyckeln
i dörrlåset.
Deaktivera funktionen
Funktionen stängs av när man:
❍låser upp dörren på förarsidan genom att vrida om nyckeln in
låset
❍trycker på knappen Ëpå fjärrkontrollen
❍vrider startnyckeln till MAR.
fig. 19A0K0122m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 45

46
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Detta är de viktigaste funktionerna som kan aktiveras med nyckel (med och utan fjärrkontroll):
Nyckeltyp
Mekanisk nyckel
Nyckel med fjärrkontroll
Blinkning med
körriktningsvisare (endast
nyckel med fjärrkontroll)
Varnande LED-lampa
Upplåsning
av dörr
Nyckelvridning
motsols
(förarsida)
Nyckelvridning
motsols
(förarsida)
Kort tryck
på knappen
Ë
2 blinkningar
SläcktaLåsning av dörrarna
utifrån
Nyckelvridning
medsols
(förarsida)
Nyckelvridning
medsols
(förarsida)
Kort tryck
på knappen
Á
1 blinkning
Lyser med fast sken
i 3 sekunder
och utför sedan
varningsblinkning
Aktivering av Safe-lock(på version/marknad
där detta finns)
–
–
Två tryck
på knappen
Á
3 blinkningar
Dubbelblinkning
och sedan
varningsblinkning Upplåsning av
bagagelucka
–
–
Kort tryck
på knappen
R
2 blinkningar
Varningsblinkning
VARNING Åtgärden att öppna rutorna följer av upplåsningen av dörrarna; att stänga rutorna följer av låsningen av dörrarna.
Öppning av rutorna
(på version/marknad
där detta finns)
–
–
Långt tryck
(mer än 2 sekunder)
på knappen
Ë
2 blinkningar
SläcktaStängning av rutorna
(på version/marknad
där detta finns)
–
–
Långt tryck
(mer än 2 sekunder)
på knappen
Á
1 blinkning
Varningsblinkning
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 46

47
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LARM(på version/marknad där detta finns)
UTLÖSNING AV LARM
Larm utlöses i de följande fallen:
❍någon obehörig öppnar dörrar/motorhuv/bagagelucka (peri-
meterskydd)
❍någon obehörig aktiverar tändningslåset (startnyckeln vrids till
MAR)
❍batterikablarna skärs av
❍detektion av rörelser inuti kupén (volymetriskt skydd)
❍onormal resning/lutning av bilen (på version/marknad där
detta finns).
Larmet omfattar en ljudsignal och ljussignal (blinkning med körrikt-
ningsvisarna i ett par sekunder). Dern exakta utformningen av
larmsystemet kan variera på olika marknader. Efter ett visst antal
upprepningar av lju-d och ljussignaler återgår systemet till normal-
läge.
VARNING Motorspärren säkras av Alfa Romeo CODE som aktiveras
automatiskt närman tar ut startnyckeln ur tändningslåset.
VARNING Larmet motsvarar gällande förordningar i de olika
länderna.
AKTIVERING AV LARM
Se till att dörrar och baklucka är stängda, att startnyckeln står på
STOP eller är uttagen och rikta nyckeln med fjärrkontroll mot bilen
och tryck och släpp sedan knappen
Á. Sedan hörs en ljudsignal
(inte alla marknader) och dörrlåset aktiveras.
Innan larmet sätts på utför systemet en självdiagnos: om det
upptäckts fel i larmsystemet hörs en ljudsignal och tänds en LED-
lampa på instrumentbrädan.
Om det efter det första larmet med ljud och ljus kommer ett andra
larm ska man inom 4 sekunder avaktivera detta genom att trycka
på
Ë, kontrollera att dörrar, motorhuv och bagagelucka är ordentligt
stängda och sedan återaktivera systemet genom att trycka på
Á.
Om larmet avger en ljudsignal även när dörrarna, motorhuv och
bagagelucka är riktigt stängda, betyder det att det finns ett fel
larmsystemet. Se till att kontakta auktoriserad verkstad för Alfa
Romeo.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 47
