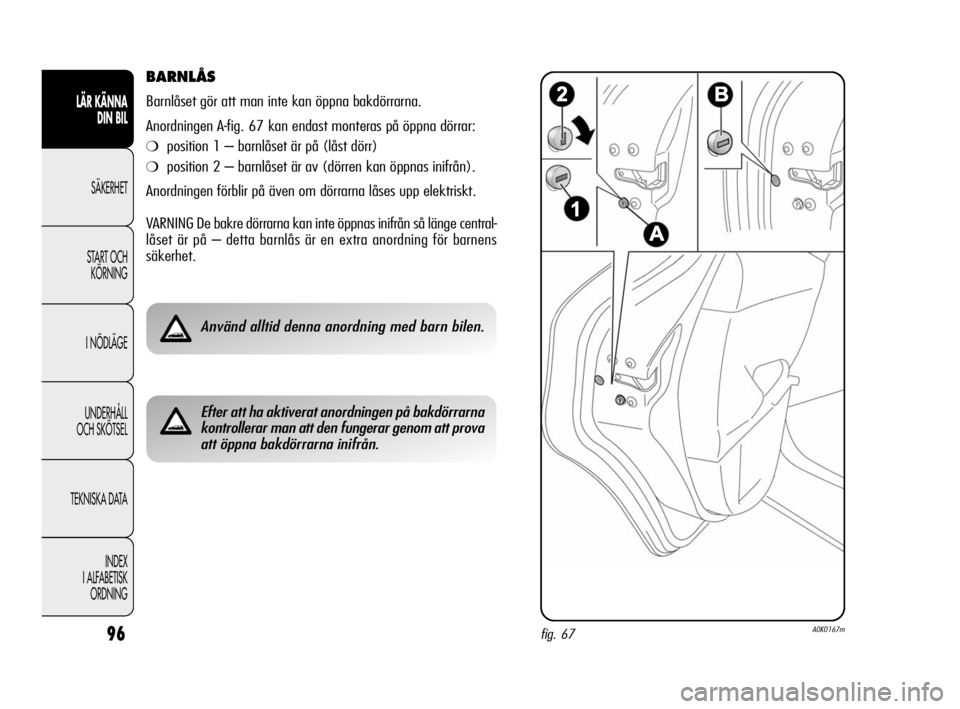

BARNLÅS
Barnlåset gör att man inte kan öppna bakdörrarna.
Anordningen A-fig. 67 kan endast monteras på öppna dörrar:
❍position 1 – barnlåset är på (låst dörr)
❍position 2 – barnlåset är av (dörren kan öppnas inifrån).
Anordningen förblir på även om dörrarna låses upp elektriskt.
VARNING De bakre dörrarna kan inte öppnas inifrån så länge central-
låset är på – detta barnlås är en extra anordning för barnens
säkerhet.
Använd alltid denna anordning med barn bilen.
Efter att ha aktiverat anordningen på bakdörrarna
kontrollerar man att den fungerar genom att prova
att öppna bakdörrarna inifrån.
fig. 67A0K0167m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 96

97
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
NÖDANORDNING BAKRE DÖRRLÅS
Bakdörrarna är försedda med en anordning som gör att de går
att låsa även utan ström.
Gör så här:
❍sätt i nyckeldelen av startnyckeln i uttag B-fig. 67
❍vrid nyckeln motsols och ta sedan ut den ur B.
Greppen på låset samriktas på följande sätt (endast med laddat
batteri):
❍tryck på knappen Ëpå nyckeln
❍tryck på knappen ≈på instrumentbrädan för att låsa/lås
upp dörrarna
❍lås upp framdörren med nyckel i låset
❍öppna med handtaget på insidan av dörren.
När dörrarna stängts enligt ovan och barnlåset är
på går det inte att öppna dörren med det inre
handtaget, det enda som händer är att låsgreppen
riktas om. För att öppna dörren måste man använda
handtaget på utsidan.. Att man sätter på nödlåset deak-
tiverar inte knappen för centrallåset
≈.
VARNING Skulle batteriet kopplas från eller en skyddssäkring lösas
ut måste man initialisera dörrlåsen på följande sätt:
❍stäng alla dörrar
❍Tryck på knappen Ápå nyckeln eller knappen ≈på instru-
mentbrädan för att låsa/låsa upp dörrarna
❍Tryck på knappen Ëpå nyckeln eller knappen ≈på instru-
mentbrädan för att låsa/låsa upp dörrarna.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 97

98
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
ELFÖNSTERHISSAR
Elfönsterhissarna fungerar med startnyckeln på MAR och i cirka 3
minuter efter att man vridit nyckeln till STOP eller tagit ut den och
tills man öppnar en av framdörrarna.
Knapparna sitter på dörrpanelen (samtliga rutor kan styras från
panelen på förarsidan).
Det finns ett klämskydd som aktiveras när rutorna fram/bak hissas
upp.
REGLAGE fig. 68
Dörr på förarsidan fram
A. öppna/stänga rutan vänster fram; kontinuerlig automatisk funk-
tion i fas med öppning/stängning av rutan
B. öppna/stänga rutan höger fram; kontinuerlig automatisk funk-
tion i fas med öppning/stängning av rutan
C. aktivering/deaktivering av reglagen till fönsterhissarna på
bakdörrarna
D. öppna/stänga rutan vänster bak (på version/marknad där
detta finns); kontinuerlig automatisk funktion i fas med
öppning/stängning av rutan
E. öppna/stänga rutan höger bak (på version/marknad där detta
finns) kontinuerlig automatisk funktion i fas med öppning/
stängning av rutan.
Tryck på knapparna för att öppna/stänga önskat fönster Genom
att trycka helt kort på en av de två knapparna förs rutan stegvis
upp/ned, medan ett längre tryck aktiverar en automatisk konti-
nuerlig funktion både för öppning och stängning. Tryck igen på resp.
knapp för att stoppa rutan i önskat läge. Håll resp knapp intryckt
några sekunder så öppnas eller stängs rutan hela vägen automa-
tiskt (bara om startnyckeln står på MAR).
Dörr på passagerarsidan fram/bakdörrarna
(på version/marknad där detta finns)
På vissa versioner finns på passagerarsidan fram och på bakdör-
rarna en knapp för respektive ruta F-fig. 68.
fig. 68A0K0067m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 98

99
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Kom ihåg att med startnyckeln på STOP (eller inte i) kommer
fönsterhissarna att vara aktiva i ytterligare cirka tre minuter för
att sedan omedelbart avaktiveras när någon dörr öppnas.
VARNING Med klämskydd aktiverat måste man trycka drygt
2 sekunder på knappen
Ëpå fjärrkontrollen för att öppna rutorna,
och i drygt 2 sekunder på knappen
Áför att stänga rutorna.
Skyddet överensstämmer med direktiv 2000/4/EG
om skydd för passagerare om lutar sig ut ur bil.
Felaktig användning av de elektriska fönsterhis-
sarna kan vara farlig. Före och under användning
av fönsterhissar ska man alltid se till att passage-
rare inte utsätts för fara på grund av hissarna eller på
grund av föremål som dras med eller stöts till av rutorna.
När man stiger ur bilen ska man alltid ta ur startnyckeln
ur tändningslåset för att undvika att elfönsterhissarna
oavsiktligen används, något som kan utsätta personer
som är kvar i bilen för fara.
Säkerhetsanordning för klämskydd
På bilen finns en anordning för som skyddar mot klämning vid
öppning och stängning av rutorna fram och bak.
Klämskydd känner av eventuella hinder under stängningen av rutan.
Om hinder upptäcks avbryts omedelbart stängningen och rutan
öppnas istället Anordningen ger alltså även ett skydd när barn i bilen
ofrivilligt sätter i gång fönsterhissarna.
Klämskyddet är aktivt både under manuell och automatisk styrning
av hissarna. När klämskyddet går in kommer stängningen omedel-
bart att avbrytas och därefter kommer rutan att öppnas hela vägen.
Medan detta sker går det inte att på något sätt manövrera fönstret.
VARNING Om klämskyddet behövt ingripa fem gånger i följd inom
en minut eller verkar vara trasigt, kommer den automatiska funk-
tionen för stängning av fönsterrutan att spärras. Bara manuell styr-
ning med tryckningar om en halv sekund var är nu möjlig.
För att återställa systemfunktionerna måste man öppna aktuell
ruta.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 99

100
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
Initialisera fönsterhissarna
Om strömförsörjningen avbrutits genom bortkoppling av batteriet
eller utlöst säkring måste man återinitialisera fönsterhissarna.
Initialiseringsprocedur:
❍ställ rutan som ska initialiseras manuellt i stängt slutläge
❍När rutan kommit till detta läge trycker man in reglaget i åtmin -
stone en sekund.
VARNING För versioner/marknader där det finns måste man efter
avbrott i elförsörjningen till styrenheterna (vid byte/urkoppling
av batteri eller byte av fönsterhissarnas säkringar) återställa fönster-
hissarnas automatik.Det hela ska ske med dörrarna stängda och på följande vis.
1. Öppna rutan på förarsidans dörr helt och håll knappen nedtryckt
i ytterligare minst 3 sekunder sedan den nått ändläget (öppen
ruta).
2. Stäng rutan på förarsidans dörr helt och håll knappen nedtryckt
i ytterligare minst 3 sekunder sedan den nått ändläget
(upphissad).
3. Fortsätt enligt punkt 1 och 2 också för passagerarsidan.
4. Kontrollera att initialiseringen utförts korrekt genom att testa de
automatiska fönsterhissarna.
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 100

101
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
BAGAGEUTRYMME
Låset till bagageutrymmet styrs elektriskt och kan inte påverkas
medan bilen är i rörelse.

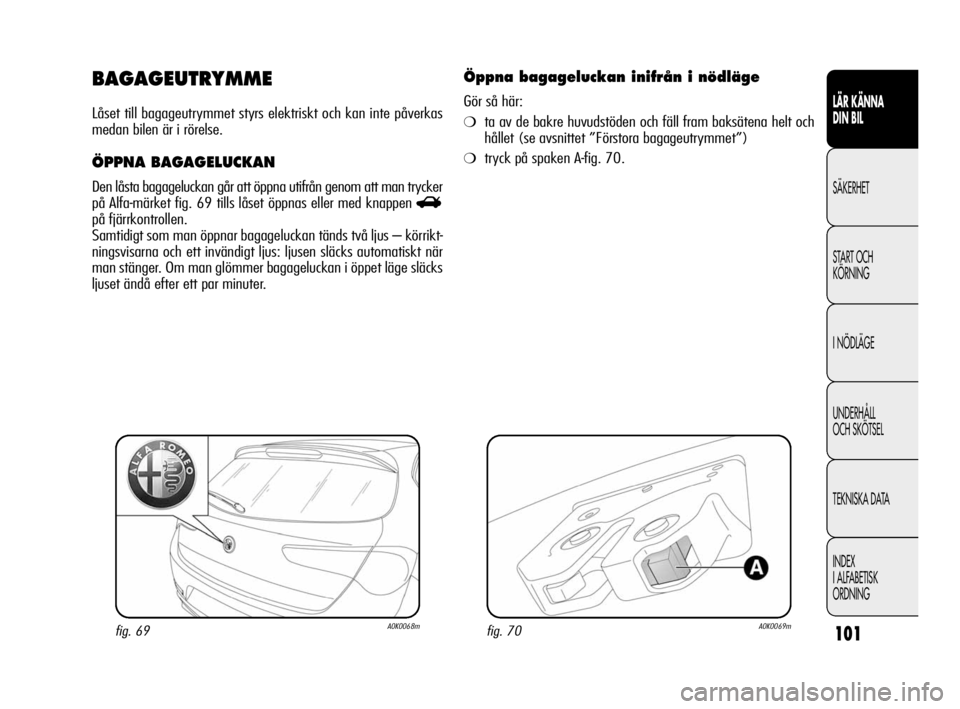

ÖPPNA BAGAGELUCKAN
Den låsta bagageluckan går att öppna utifrån genom att man trycker
på Alfa-märket fig. 69 tills låset öppnas eller med knappen
R
på fjärrkontrollen.
Samtidigt som man öppnar bagageluckan tänds två ljus – körrikt-
ningsvisarna och ett invändigt ljus: ljusen släcks automatiskt när
man stänger. Om man glömmer bagageluckan i öppet läge släcks
ljuset ändå efter ett par minuter.
fig. 69A0K0068m
Öppna bagageluckan inifrån i nödläge
Gör så här:
❍ta av de bakre huvudstöden och fäll fram baksätena helt och
hållet (se avsnittet ”Förstora bagageutrymmet”)
❍tryck på spaken A-fig. 70.
fig. 70A0K0069m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:16 Strona 101

102
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
INITIALISERA BAGAGELUCKAN
VARNING Skulle batteriet kopplas från eller en skyddssäkring lösas
ut måste man initialisera mekanismen för låsning/upplåsning av
bagageluckan på följande sätt:
❍stäng alla dörrar och bagageutrymmet
❍tryck på knappen Ápå fjärrkontrollen
❍tryck på knappen Ëpå fjärrkontrollen.
STÄNGA BAGAGET

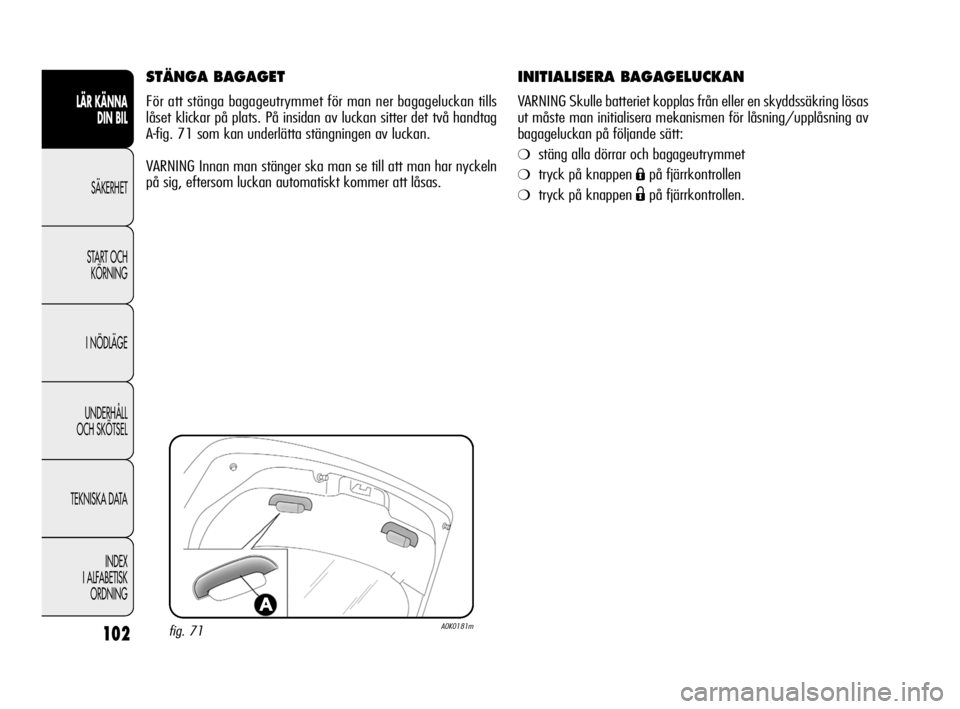

För att stänga bagageutrymmet för man ner bagageluckan tills
låset klickar på plats. På insidan av luckan sitter det två handtag
A-fig. 71 som kan underlätta stängningen av luckan.
VARNING Innan man stänger ska man se till att man har nyckeln
på sig, eftersom luckan automatiskt kommer att låsas.
fig. 71A0K0181m
001-130 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:17 Strona 102

103
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
fig. 72A0K0070m
FÖRSTORA BAGAGEUTRYMMET
Det dubbla baksätet går att fälla fram helt eller delvis ( till 1/3
eller 2/3) för att förstora bagageutrymmet. För att förstora baga-
geutrymmet läs avsnitten ”Ta av huvudstödet” och ”Fälla fram
sätena”.
fig. 73A0K0182m

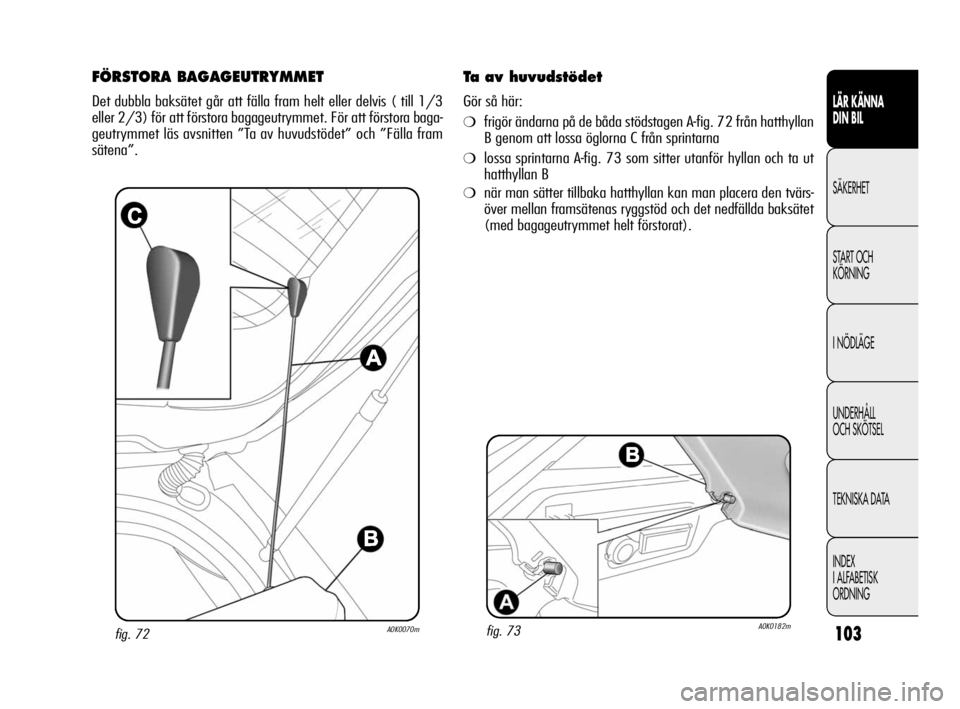

Ta av huvudstödet
Gör så här:
❍frigör ändarna på de båda stödstagen A-fig. 72 från hatthyllan
B genom att lossa öglorna C från sprintarna
❍lossa sprintarna A-fig. 73 som sitter utanför hyllan och ta ut
hatthyllan B
❍när man sätter tillbaka hatthyllan kan man placera den tvärs-
över mellan framsätenas ryggstöd och det nedfällda baksätet
(med bagageutrymmet helt förstorat).
