2010 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

–
–
55 W
55 W
D1S
24 W
10 W
–
–
–
5W
55 W
21 W
21 W
10 W
5W
5W
5WLED
LED
H7
H1
F
PY24W
R10W
LED
LED
LED
W5W
H3
H21W
P21W
C10W
W5W
C5W
W5W
176
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
–
–
D
E
–
B
B
–
–
–
A
E
B
B
C
A
C
A
Lampa Typ Effekt Se fig.130
Positionsljus fram/Varselljus (D.R.L.)
Positionsljus bak
Halvljus
Helljus
Helljus/halvljus
(versioner med Bi-Xenon)
(på version/marknad där detta finns)
Körriktningsvisare fram
Körriktningsvisare bak
Körriktningsvisare på sidorna
Stoppljus
Tredje stoppljus
Skyltljus
Dimstrålkastare
Dimbakljus
Backljus
Takbelysning fram
Belysning bagageutrymme
Belysning i handskfack
Instegsbelysning
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 176

177
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
BYTA UTVÄNDIG LAMPA
LAMPGRUPPER FRAM fig. 131
Här finns lampor för positionsljus/varselljus (D.R.L.), helljus, halv-
ljus och körriktningsljus. Lamporna är placerade på följande vis:
A. Positionsljus/varselljus och helljus
B. Halvljus
C. Körriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)
Dessa ljus består av LED-lampor Kontakta auktoriserad verkstad för
Alfa Romeo för eventuella byten.
HELLJUS
För att byta lampan gör man så här:

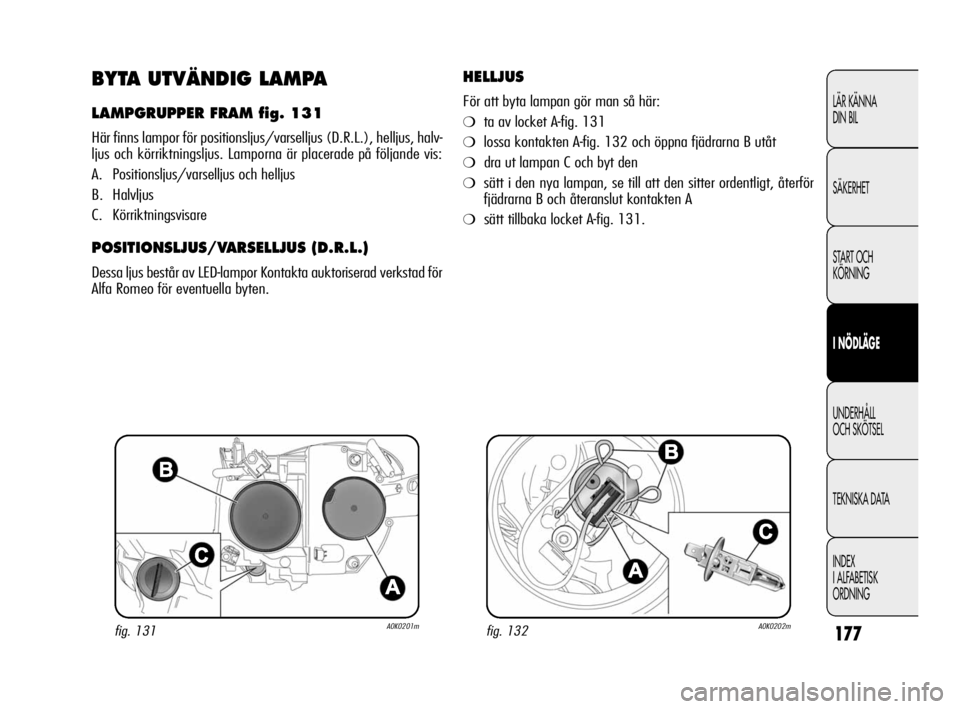

❍ta av locket A-fig. 131
❍lossa kontakten A-fig. 132 och öppna fjädrarna B utåt
❍dra ut lampan C och byt den
❍sätt i den nya lampan, se till att den sitter ordentligt, återför
fjädrarna B och återanslut kontakten A
❍sätt tillbaka locket A-fig. 131.
fig. 131A0K0201mfig. 132A0K0202m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 177

178
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
HALVLJUS
För att byta lampan gör man så här:
❍ta av locket B-fig. 131

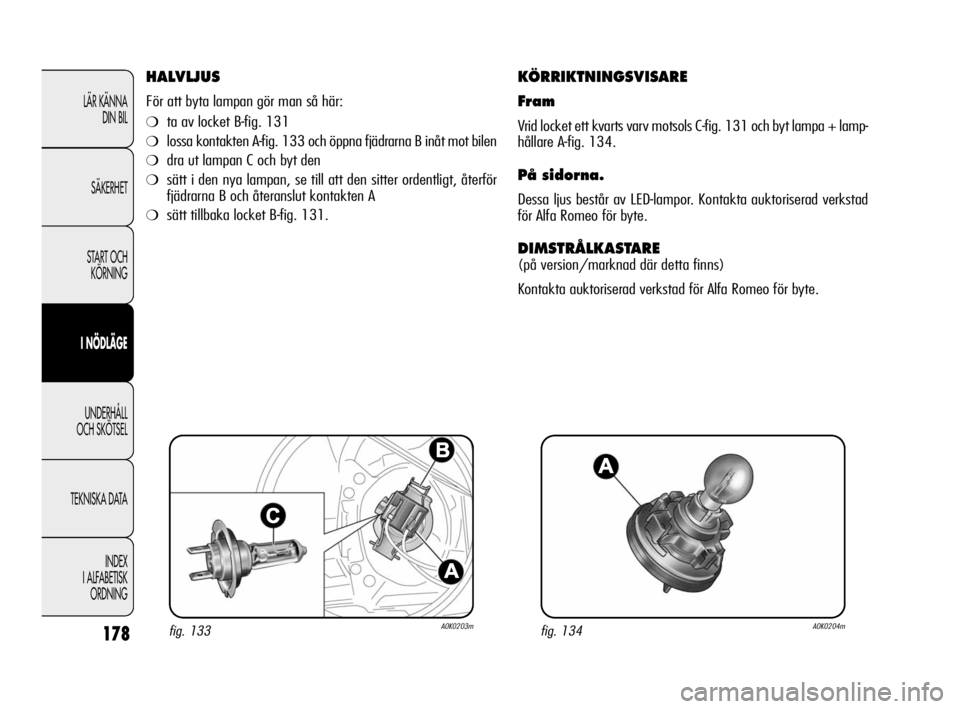

❍lossa kontakten A-fig. 133 och öppna fjädrarna B inåt mot bilen
❍dra ut lampan C och byt den
❍sätt i den nya lampan, se till att den sitter ordentligt, återför
fjädrarna B och återanslut kontakten A
❍sätt tillbaka locket B-fig. 131.
KÖRRIKTNINGSVISARE
Fram
Vrid locket ett kvarts varv motsols C-fig. 131 och byt lampa + lamp-
hållare A-fig. 134.
På sidorna.
Dessa ljus består av LED-lampor. Kontakta auktoriserad verkstad
för Alfa Romeo för byte.
DIMSTRÅLKASTARE
(på version/marknad där detta finns)
Kontakta auktoriserad verkstad för Alfa Romeo för byte.
fig. 133A0K0203mfig. 134A0K0204m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 178

179
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LAMPGRUPPER BAK
Här finns lampor för positionsljus, stoppljus, körriktningsvisare (fasta
lampgrupper) och backljus och dimbakljus (lampgrupp på baga-
gelucka).
Ta bort den fasta lampgruppen
Gör så här:
❍öppna bagageutrymmet och lossa fästskruven A-fig. 135 till
den bakre lampgruppen
❍dra ut lampgruppen med händerna enligt pilarna i fig. 135
❍lossa kontakten och byt ut aktuell lampa.
POSITIONSLJUS/STOPPLJUS
Dessa ljus består av LED-lampor. Kontakta auktoriserad verkstad
för Alfa Romeo för byte.
KÖRRIKTNINGSVISARE
På den avmonterade lampgruppen lossar man de två skruvarna
A-fig. 136, drar ut lamphållaren och byter lampan B.
fig. 135A0K0184mfig. 136A0K0205m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 179

180
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
DIMBAKLJUS/BACKLJUS
För att byta lamporna gör man så här:

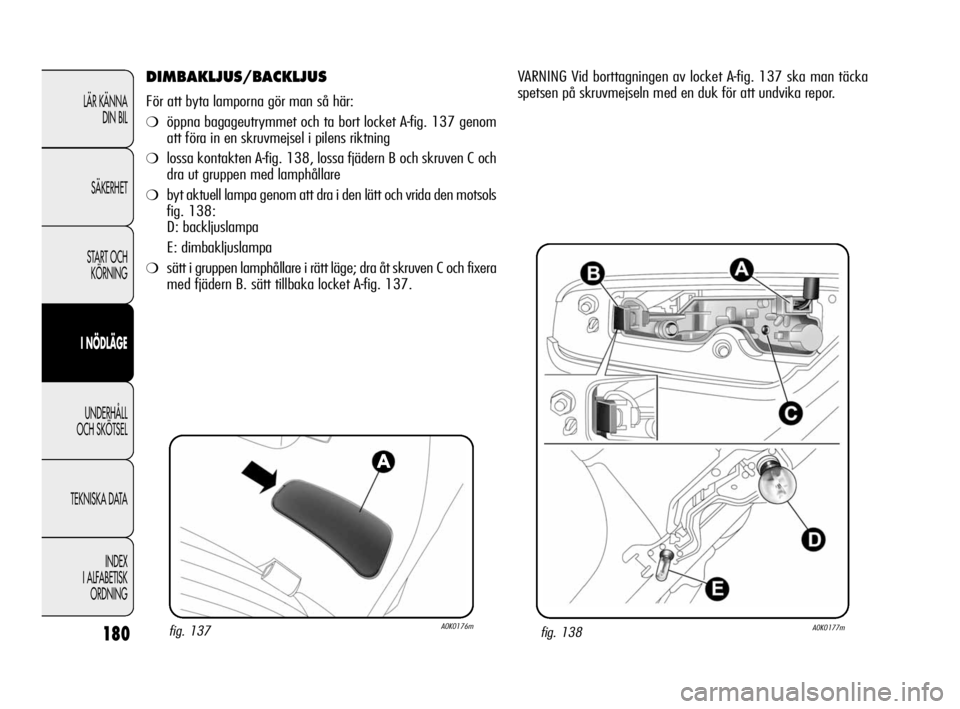

❍öppna bagageutrymmet och ta bort locket A-fig. 137 genom
att föra in en skruvmejsel i pilens riktning
❍lossa kontakten A-fig. 138, lossa fjädern B och skruven C och
dra ut gruppen med lamphållare
❍byt aktuell lampa genom att dra i den lätt och vrida den motsols
fig. 138:
D: backljuslampa
E: dimbakljuslampa
❍sätt i gruppen lamphållare i rätt läge; dra åt skruven C och fixera
med fjädern B. sätt tillbaka locket A-fig. 137.
fig. 137A0K0176mfig. 138A0K0177m
VARNING Vid borttagningen av locket A-fig. 137 ska man täcka
spetsen på skruvmejseln med en duk för att undvika repor.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 180

181
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
TREDJE STOPPLJUS
Dessa består av LED-lampor och sitter på den inbyggda spoilern
på bagageluckan. Kontakta auktoriserad verkstad för Alfa Romeo
för byte.
SKYLTLJUS
För att byta lampa gör man så här:
❍ta bort den transparenta enheten A-fig. 139
❍vrid lamphållaren B-fig. 140 medsols, dra ut lampan C och
byt den.
fig. 139A0K0147mfig. 140A0K0146m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 181

182
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
BYTA INVÄNDIG LAMPA
TAKBELYSNING FRAM
För att byta lampa gör man så här:

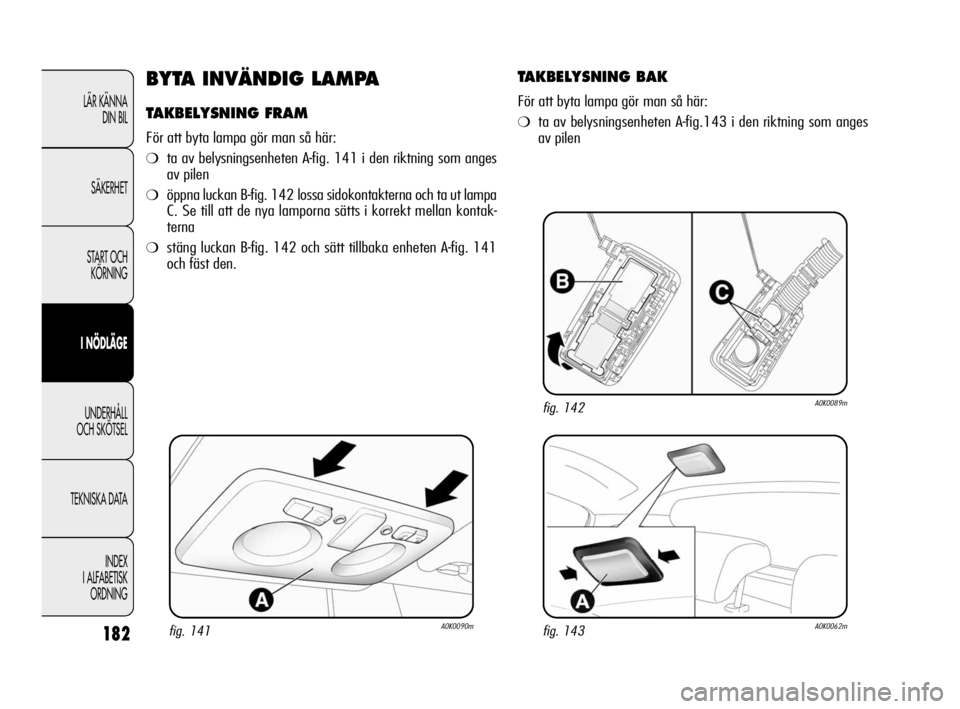

❍ta av belysningsenheten A-fig. 141 i den riktning som anges
av pilen
❍öppna luckan B-fig. 142 lossa sidokontakterna och ta ut lampa
C. Se till att de nya lamporna sätts i korrekt mellan kontak-
terna
❍stäng luckan B-fig. 142 och sätt tillbaka enheten A-fig. 141
och fäst den.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
TAKBELYSNING BAK
För att byta lampa gör man så här:
❍ta av belysningsenheten A-fig.143 i den riktning som anges
av pilen
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 182

183
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
❍öppna skyddsluckan B-fig. 144, lossa sidokontakterna och ta
ut lampa C. Se till att de nya lamporna sätts i korrekt mellan
kontakterna
❍stäng skyddsluckan B-fig. 144 och sätt tillbaka belysningsen-
heten A-fig. 143 och fäst den.
BELYSNING BAGAGEUTRYMME
För att byta lampa gör man så här:

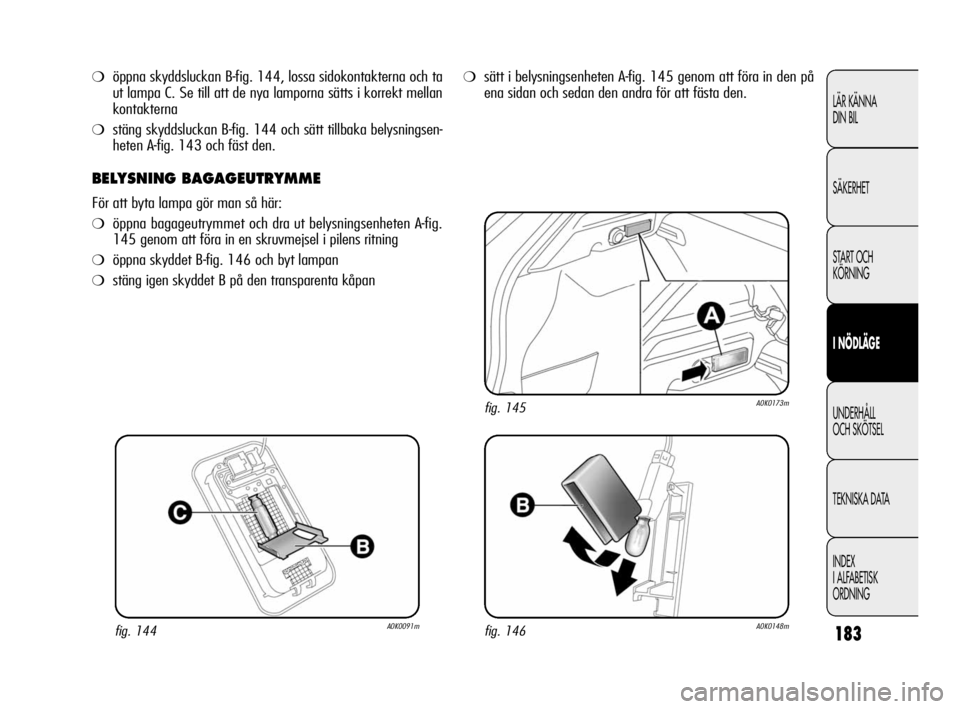

❍öppna bagageutrymmet och dra ut belysningsenheten A-fig.
145 genom att föra in en skruvmejsel i pilens ritning
❍öppna skyddet B-fig. 146 och byt lampan
❍stäng igen skyddet B på den transparenta kåpan
❍sätt i belysningsenheten A-fig. 145 genom att föra in den på
ena sidan och sedan den andra för att fästa den.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 183
