2010 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

153
153
153
153
153
153
155
155
155
155
155
155
15530
15
7,5
30
15
20
5
20
20
10
7,5
20
5F09
F10
F19
F20
F21
F21
F31
F33
F34
F36
F37
F38
F42
192
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
FÖRBRUKARE SÄKRING AMP FIG
Ström till strålkastarspolarens pump
Signalhorn
Klimatanläggningens kompressor (A/C)
Eluppvärmd bakruta
Bränslepump
Bränslepump
Div. utrustning
Elfönsterhiss bak (vänster)
Elfönsterhiss bak (höger)
+30
Div. utrustning
Centrallås
Strömförsörjning till Body Computer
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 192

20
20
20
5
5
7,5
15
15
20
15
15
15
15
15
5
7,5155
155
155
155
155
155
157
157
157
157
157
157
153
153
153
153
193
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNINGF43
F47
F48
F49
F51
F53
F60
F61
F62
F63
F64
F65
F85
F86
F87
F88
FÖRBRUKARE SÄKRING AMP FIG
Tvåvägspump (vindrutespolare)
Elfönsterhiss fram (förarsida)
Elfönsterhiss fram (passagerarsida)
Div. utrustning
Div. utrustning
+30
Inställning svankstöd
Sätesvärmare fram
Förstärkare BOSE + Subwoofer
Inställning av säte vänster fram
Inställning av säte höger fram
Elektriskt soltak
Cigarrettändare
Strömuttag12V i bagageutrymmet
IBS-sensor för batteriladdning (Start&Stop)
Defroster utvändiga speglar
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 193

194
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LADDA BATTERIET
VARNING Beskrivningen av batteriets laddningsprocedur ges endast
i upplysningssyfte. Kontakta auktoriserad verkstad för Alfa Romeo
för att ladda batteriet.
Vi rekommenderar långsam laddning på låg strömstyrka under
ungefär 24 timmar. En laddning under alltför lång tid kan skada
batteriet.
VERSION UTAN Start&Stop
(på version/marknad där detta finns)
För att byta ladda batteriet gör man så här:
❍koppla bort klämman från batteriets minuspol
❍koppla laddarens kablar till batteripolerna. Respektera pola-
riteten
❍sätt på laddaren
❍stäng av laddaren efter genomförd uppladdning innan den
kopplas bort från batteriet
❍sätt på klämman på batteriets minuspol.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 194

195
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
VERSION MED Start&Stop fig. 158
(på version/marknad där detta finns)
För att byta ladda batteriet gör man så här:
❍koppla ifrån kontaktdonet A (genom att trycka på knapp B)
från sensor C som bevakar batteriladdningen. Den sitter på den
negativa polen D på själva batteriet
fig. 158A0K0200m
❍anslut apparatens positiva kabel till batteriets positiva E och
den negativa kabeln till klämman på sensorn D enligt fig.
❍sätt på laddaren Stäng av laddaren efter genomförd uppladd-
ning
❍efter att ha kopplat bort laddaren ansluter man kontaktdon
A till sensor C som på bilden.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 195

196
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
LYFTA BILEN
Om bilen behöver lyftas ska man kontakta auktoriserad verkstad
för Alfa Romeo, som har billyftar och bilhissar.
VARNING Vad gäller version med kjol ska man iaktta särskild försik-
tighet vid positioneringen av lyftar.
BOGSERA BILEN
Bogseringsringen som medföljer bilen är placerad i tillbehörslådan
i bagageutrymmet.
ANGÖRA BOGSERINGSRING
Öppna lock A för hand genom att dra i den nedre delen; hämta
bogseringsringen B i tillbehörslådan och skruva in i fästhålet fram
(fig. 159) eller bak (fig. 160).
Innan bogseringen vrider man startnyckeln till
MAR och därefter till STOP utan att ta ut den. När
man tar ur startnyckeln aktiveras automatiskt ratt-
låset vilket innebär att hjulen inte kan styras.
fig. 159A0K0136mfig. 160A0K0137m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 196

197
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

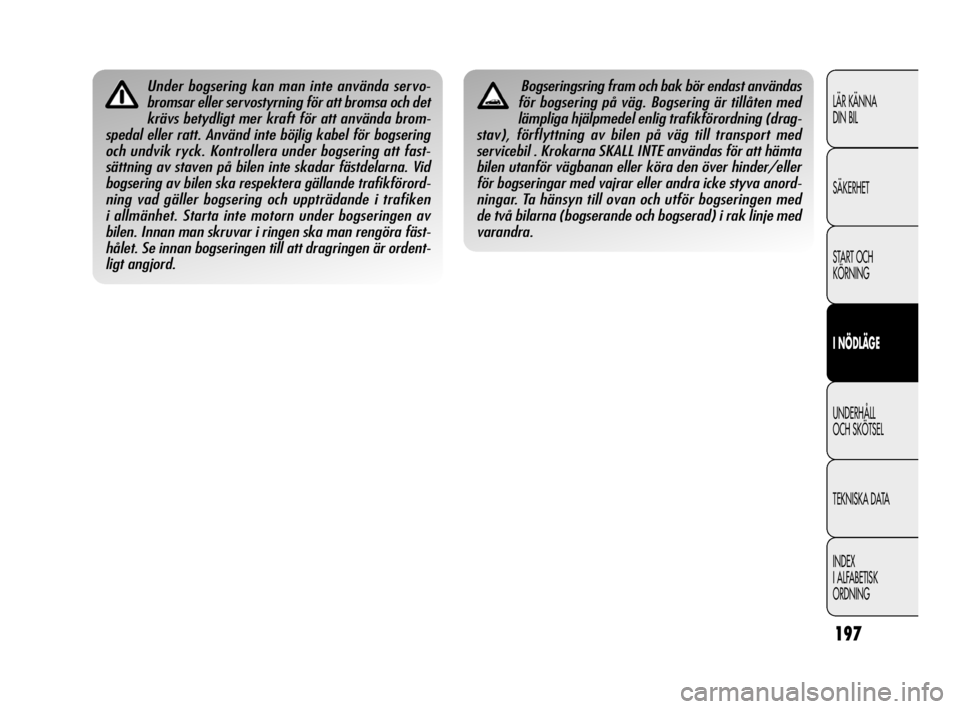

Under bogsering kan man inte använda servo-
bromsar eller servostyrning för att bromsa och det
krävs betydligt mer kraft för att använda brom-
spedal eller ratt. Använd inte böjlig kabel för bogsering
och undvik ryck. Kontrollera under bogsering att fast-
sättning av staven på bilen inte skadar fästdelarna. Vid
bogsering av bilen ska respektera gällande trafikförord-
ning vad gäller bogsering och uppträdande i trafiken
i allmänhet. Starta inte motorn under bogseringen av
bilen. Innan man skruvar i ringen ska man rengöra fäst-
hålet. Se innan bogseringen till att dragringen är ordent-
ligt angjord.Bogseringsring fram och bak bör endast användas
för bogsering på väg. Bogsering är tillåten med
lämpliga hjälpmedel enlig trafikförordning (drag-
stav), förflyttning av bilen på väg till transport med
servicebil . Krokarna SKALL INTE användas för att hämta
bilen utanför vägbanan eller köra den över hinder/eller
för bogseringar med vajrar eller andra icke styva anord-
ningar. Ta hänsyn till ovan och utför bogseringen med
de två bilarna (bogserande och bogserad) i rak linje med
varandra.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:25 Strona 197

plats för egna anteckningar
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:25 Strona 198

199
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
UNDERHÅLL OCH SKÖTSEL
INSTRUKTIONER
❍Vid 200 mil före nästa underhållstillfälle visas ett meddelande
på displayen.
❍Intervallen in Underhållsschemat föreskrivs av tillverkaren Under-
låtenhet att utföra underhåll kan medföra att tillverkarens
garanti upphör att gälla.
❍Vi rekommenderar att man underrättar den auktoriserade verk-
staden för Alfa Romeo om eventuella små störningar eller
defekter när de uppträder och inte väntar till nästa under-
hållstillfälle.
UNDERHÅLLSSCHEMA
Ett korrekt underhåll är absolut nödvändigt för att på bästa sätt
säkra bilen en lång livslängd.
För denna Alfa Romeo har man beräknat en serie kontroller och
underhållsåtgärder efter 3000 mil (version 1.4 bensin) respektive
3500 mil (1750 Bensinturbo och dieselversioner).
Redan innan 3000 resp 3500 mil är det nödvändigt att utföra
underhållsåtgärder enligt underhållsschemat t.ex kontrollera vätske-
nivåer, däcktryck osv.
Servicearbeten i enlighet med schemalagt underhåll utförs av aukto-
riserad verkstad för Alfa Romeo. Om utöver planerat underhåll ytter-
ligare byten eller reparationer måste ske på verkstaden kan de
endast utföras med uttryckligt samtycke från kunden.
Om bilen ofta används för att bogsera släp skall intervallen för sche-
malagt underhåll göras kortare.
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 199
