2010 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

224
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

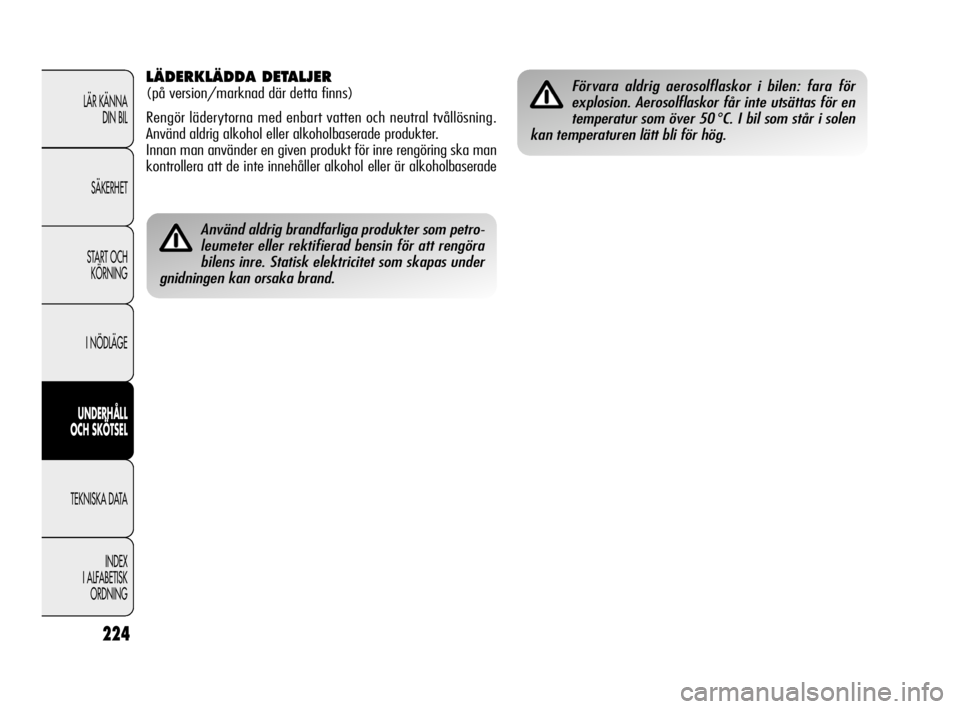

Använd aldrig brandfarliga produkter som petro-
leumeter eller rektifierad bensin för att rengöra
bilens inre. Statisk elektricitet som skapas under
gnidningen kan orsaka brand.
Förvara aldrig aerosolflaskor i bilen: fara för
explosion. Aerosolflaskor får inte utsättas för en
temperatur som över 50
°C. I bil som står i solen
kan temperaturen lätt bli för hög.
LÄDERKLÄDDA DETALJER
(på version/marknad där detta finns)
Rengör läderytorna med enbart vatten och neutral tvållösning.
Använd aldrig alkohol eller alkoholbaserade produkter.
Innan man använder en given produkt för inre rengöring ska man
kontrollera att de inte innehåller alkohol eller är alkoholbaserade
199-224 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:50 Strona 224

225
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
TEKNISKA DATA

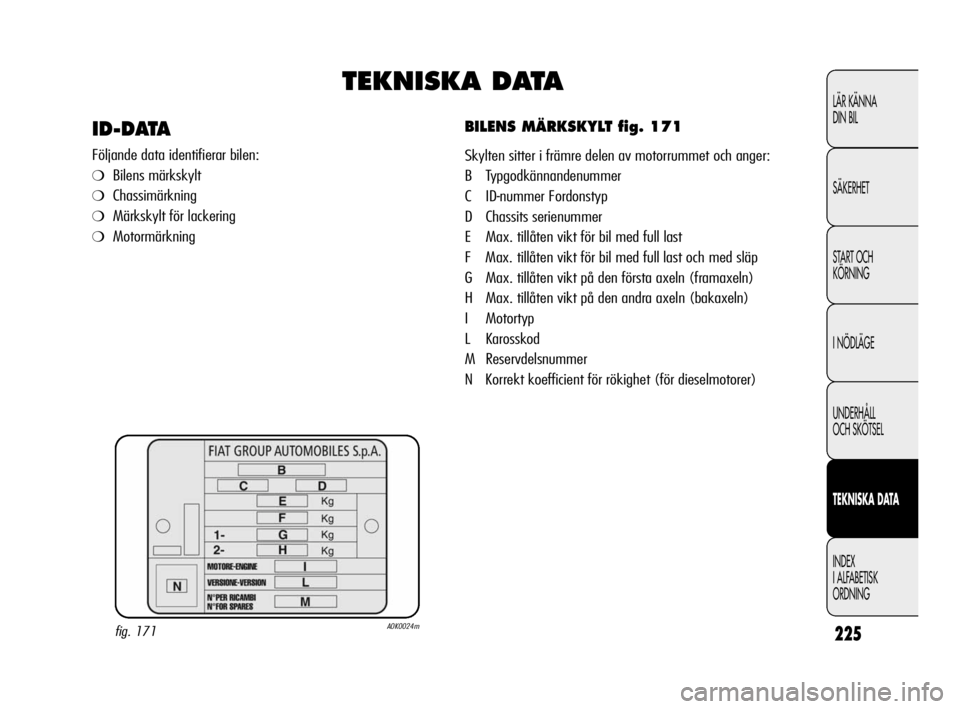

BILENS MÄRKSKYLT fig. 171
Skylten sitter i främre delen av motorrummet och anger:
B Typgodkännandenummer
C ID-nummer Fordonstyp
D Chassits serienummer
E Max. tillåten vikt för bil med full last
F Max. tillåten vikt för bil med full last och med släp
G Max. tillåten vikt på den första axeln (framaxeln)
H Max. tillåten vikt på den andra axeln (bakaxeln)
I Motortyp
L Karosskod
M Reservdelsnummer
N Korrekt koefficient för rökighet (för dieselmotorer)
fig. 171A0K0024m
ID-DATA
Följande data identifierar bilen:
❍Bilens märkskylt
❍Chassimärkning
❍Märkskylt för lackering
❍Motormärkning
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 225

226
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

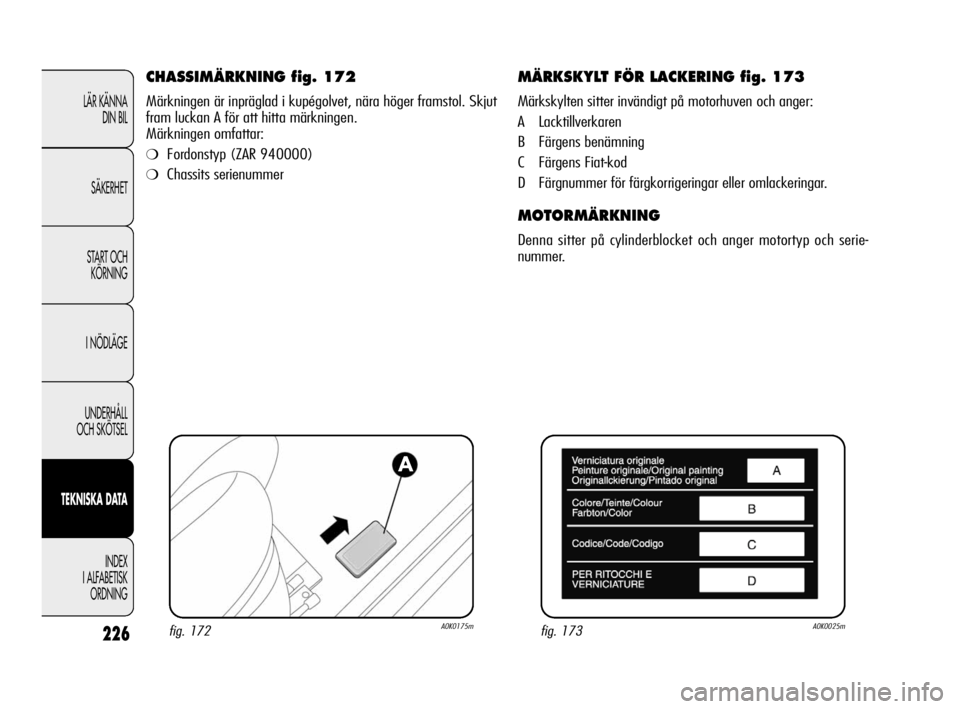

CHASSIMÄRKNING fig. 172
Märkningen är inpräglad i kupégolvet, nära höger framstol. Skjut
fram luckan A för att hitta märkningen.
Märkningen omfattar:
❍Fordonstyp (ZAR 940000)
❍Chassits serienummer
MÄRKSKYLT FÖR LACKERING fig. 173
Märkskylten sitter invändigt på motorhuven och anger:
A Lacktillverkaren
B Färgens benämning
C Färgens Fiat-kod
D Färgnummer för färgkorrigeringar eller omlackeringar.
MOTORMÄRKNING
Denna sitter på cylinderblocket och anger motortyp och serie-
nummer.
fig. 172A0K0175mfig. 173A0K0025m
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 226

940FXA1A 00
940FXB1A01
940FXC1A02
940FXD1A03
940FXE1A04
198A4000
940A2000
940A1000
940A3000
940A4000
227
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

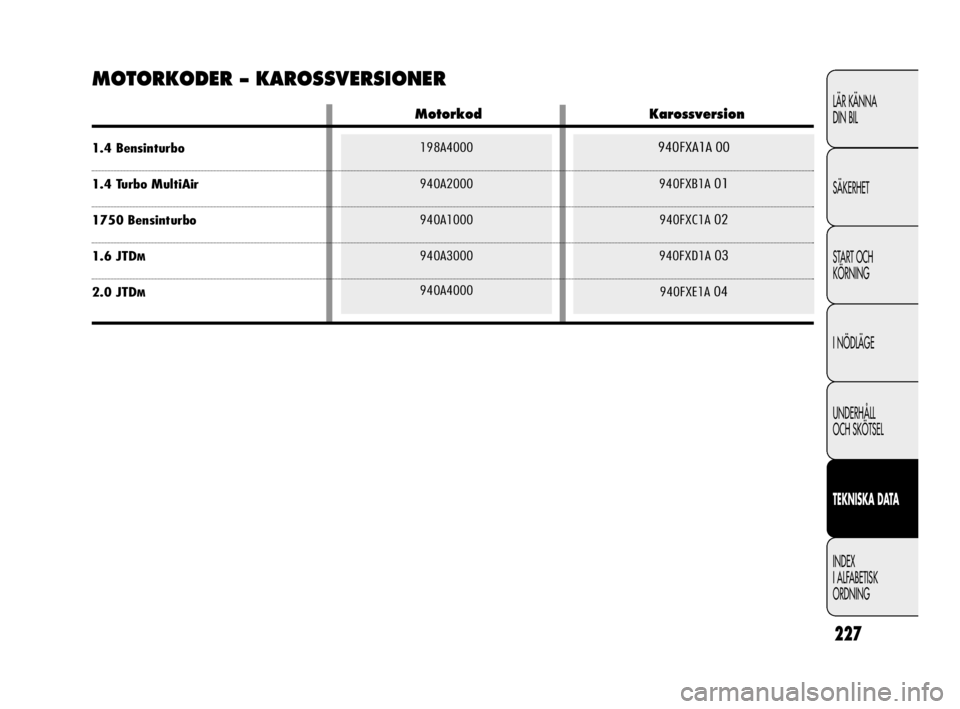

MOTORKODER – KAROSSVERSIONER
Motorkod Karossversion
1.4 Bensinturbo
1.4 Turbo MultiAir
1750 Bensinturbo
1.6 JTDM
2.0 JTDM
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 227

940A1000
Ottomotor
4 i rad
83,0 x 80,5
1742
9,8
172,5
235
5500
NORMAL DYNAMIC
300 340
30,5 34,6
4500 1900
NGK IKR9F8
Blyfri bensin
95 RON
eller 98 RON
(Spec. EN228 )
198A4000
Ottomotor
4 i rad
72,0 x 84,0
1368
9,8
88
120
5000
206
21
1750
NGK IKR9F8
Blyfri bensin
95 RON
(Spec. EN228)940A2000
Ottomotor
4 i rad
72,0 x 84,0
1368
9,8
125
170
5500
NORMAL DYNAMIC
230 250
23,4 25,4
2250 2500
NGK IKR9F8
Blyfri bensin
95 RON
eller 98 RON
(Spec. EN228 )
228
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

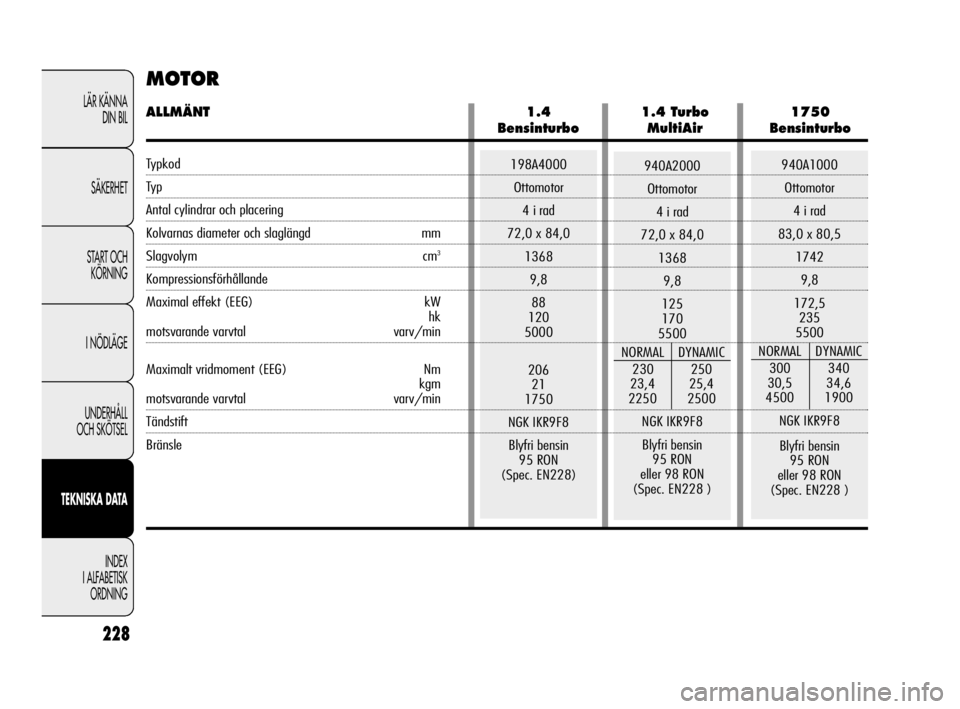

MOTOR
ALLMÄNT 1.4 1.4 Turbo 1750
Bensinturbo MultiAir Bensinturbo
Typkod
Typ
Antal cylindrar och placering
Kolvarnas diameter och slaglängd mm
Slagvolym cm3
Kompressionsförhållande
Maximal effekt (EEG) kW
hk
motsvarande varvtal varv/min
Maximalt vridmoment (EEG) Nm
kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 228

940A4000
Diesel
4 i rad
83 x 90,4
1956
16,5
125
170
4000
NORMAL DYNAMIC
320 350
32,5 35,6
1500 1750
–
Fordonsdiesel
(Norm EN590)
940A3000
Diesel
4 i rad
79,5 x 80,5
1598
16,5
77
105
4000
NORMAL DYNAMIC
280 320
28,5 32,5
1500 1750
–
Fordonsdiesel
(Norm EN590)
229
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

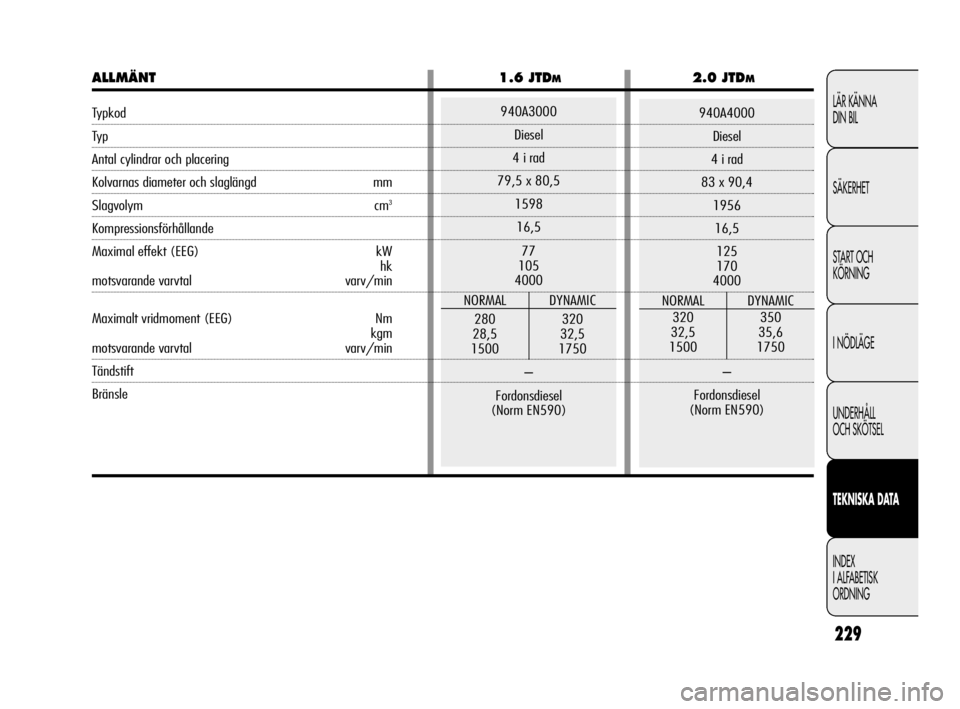

ALLMÄNT 1.6 JTDM2.0 JTDM
Typkod
Typ
Antal cylindrar och placering
Kolvarnas diameter och slaglängd mm
Slagvolym cm3
Kompressionsförhållande
Maximal effekt (EEG) kW
hk
motsvarande varvtal varv/min
Maximalt vridmoment (EEG) Nm
kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 229

Sex växlar framåt med synkronisering iläggning
och backväxel
Självreglerande med pedal utan nedtramp
Främre
230
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

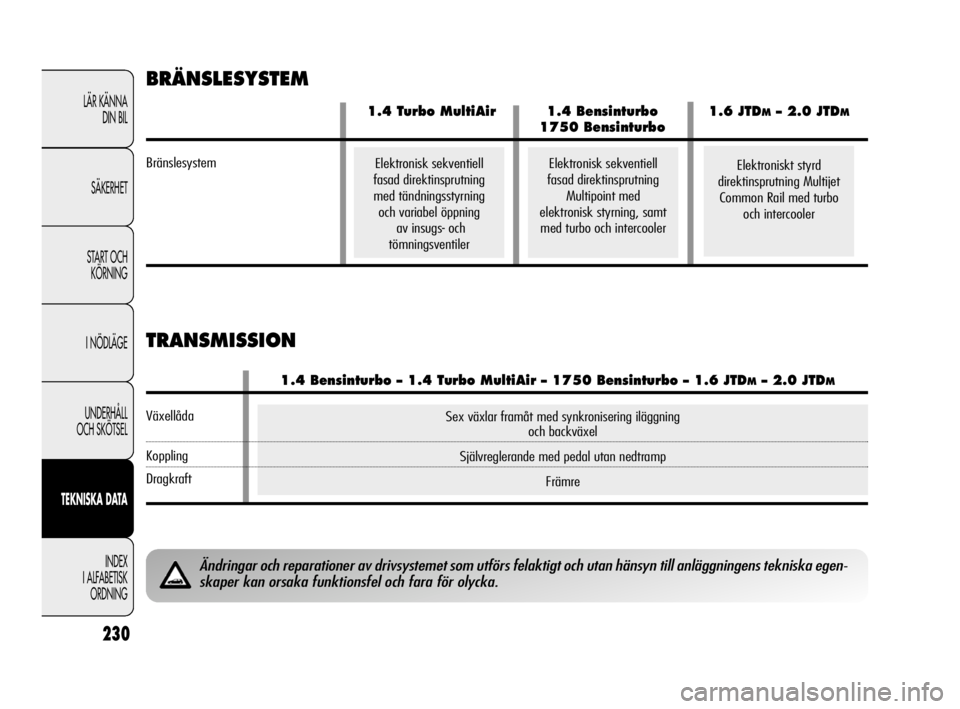

BRÄNSLESYSTEM
TRANSMISSION
Ändringar och reparationer av drivsystemet som utförs felaktigt och utan hänsyn till anläggningens tekniska egen-
skaper kan orsaka funktionsfel och fara för olycka.
Elektronisk sekventiell
fasad direktinsprutning
Multipoint med
elektronisk styrning, samt
med turbo och intercoolerElektronisk sekventiell
fasad direktinsprutning
med tändningsstyrning
och variabel öppning
av insugs- och
tömningsventilerElektroniskt styrd
direktinsprutning Multijet
Common Rail med turbo
och intercooler
1.4 Turbo MultiAir 1.4 Bensinturbo 1.6 JTDM– 2.0 JTDM
1750 Bensinturbo
Bränslesystem
1.4 Bensinturbo – 1.4 Turbo MultiAir – 1750 Bensinturbo – 1.6 JTDM– 2.0 JTDM
Växellåda
Koppling
Dragkraft
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 230

Kuggstångsstyrning/elektromekanisk servo (Dual Pinion)
10,9
231
Individuell hjulupphängning typ MacPherson, med stabiliseringsstag
Multi-linksystem
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

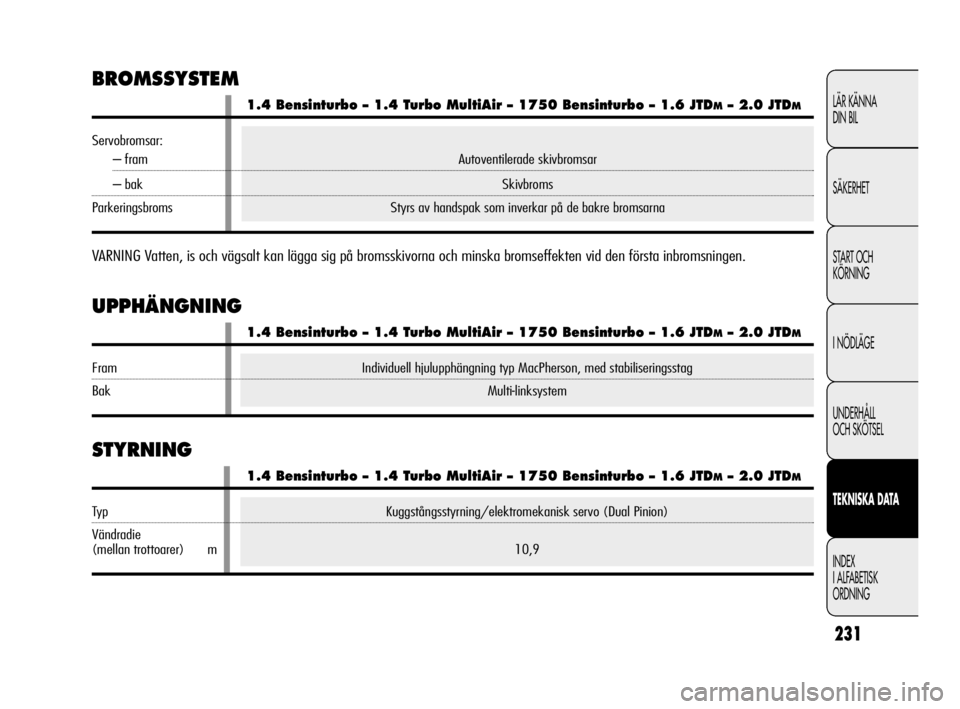

STYRNING
Autoventilerade skivbromsar
Skivbroms
Styrs av handspak som inverkar på de bakre bromsarna
BROMSSYSTEM
VARNING Vatten, is och vägsalt kan lägga sig på bromsskivorna och minska bromseffekten vid den första inbromsningen.
UPPHÄNGNING
1.4 Bensinturbo – 1.4 Turbo MultiAir – 1750 Bensinturbo – 1.6 JTDM– 2.0 JTDM
Servobromsar:
– fram
– bak
Parkeringsbroms
1.4 Bensinturbo – 1.4 Turbo MultiAir – 1750 Bensinturbo – 1.6 JTDM– 2.0 JTDM
Fram
Bak
1.4 Bensinturbo – 1.4 Turbo MultiAir – 1750 Bensinturbo – 1.6 JTDM– 2.0 JTDM
Typ
Vändradie
(mellan trottoarer) m
225-246 Alfa Giulietta SVE 2ed.qxd 13-05-10 16:08 Strona 231
