2010 Alfa Romeo Giulietta Drift- och underhållshandbok (in Swedish)

184
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

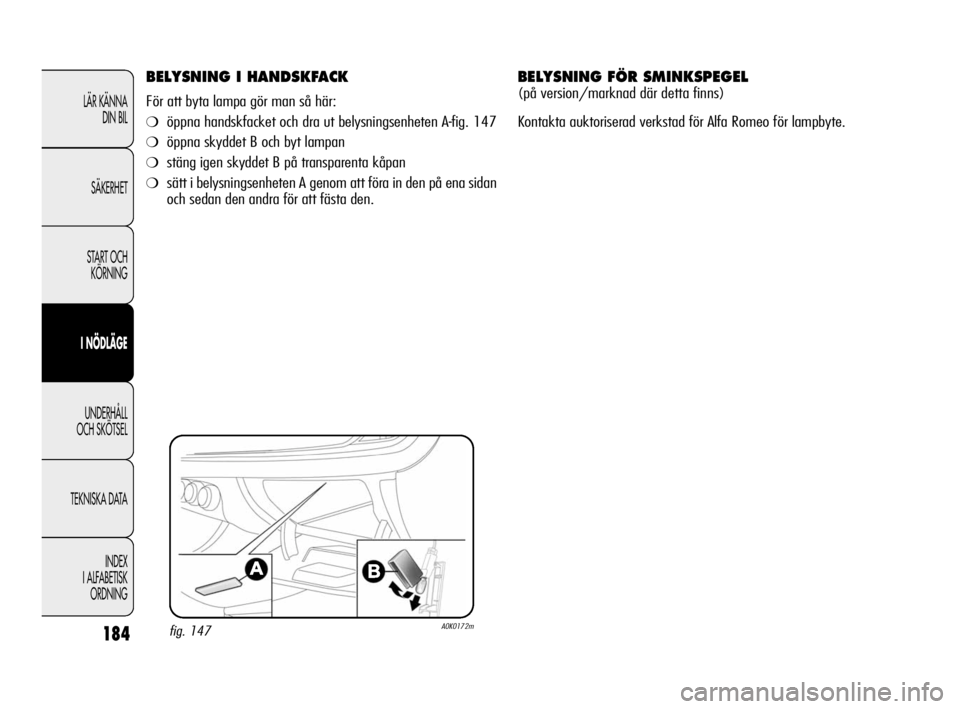

BELYSNING I HANDSKFACK
För att byta lampa gör man så här:
❍öppna handskfacket och dra ut belysningsenheten A-fig. 147
❍öppna skyddet B och byt lampan
❍stäng igen skyddet B på transparenta kåpan
❍sätt i belysningsenheten A genom att föra in den på ena sidan
och sedan den andra för att fästa den.
fig. 147A0K0172m
BELYSNING FÖR SMINKSPEGEL
(på version/marknad där detta finns)
Kontakta auktoriserad verkstad för Alfa Romeo för lampbyte.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 184

185
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

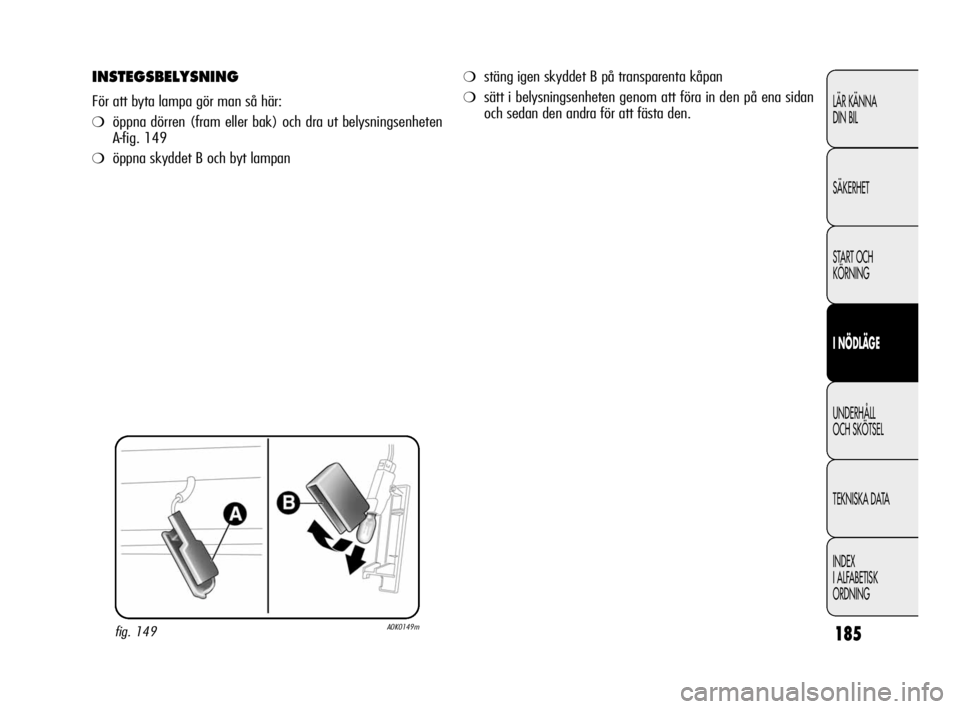

INSTEGSBELYSNING
För att byta lampa gör man så här:
❍öppna dörren (fram eller bak) och dra ut belysningsenheten
A-fig. 149
❍öppna skyddet B och byt lampan
fig. 149A0K0149m
❍stäng igen skyddet B på transparenta kåpan
❍sätt i belysningsenheten genom att föra in den på ena sidan
och sedan den andra för att fästa den.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 185

186
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

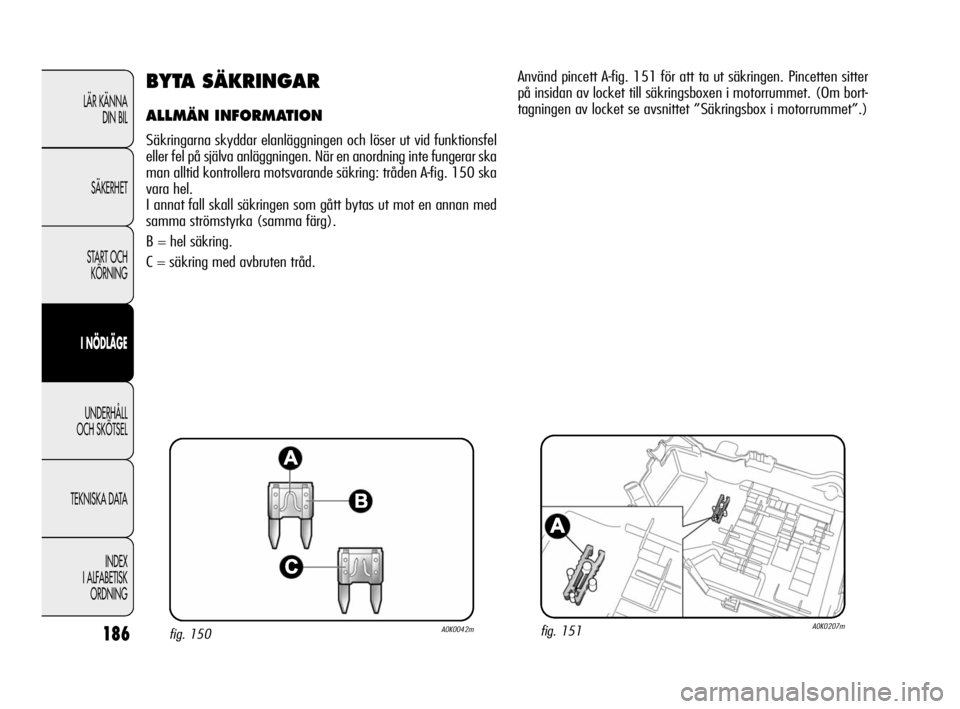

BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen och löser ut vid funktionsfel
eller fel på själva anläggningen. När en anordning inte fungerar ska
man alltid kontrollera motsvarande säkring: tråden A-fig. 150 ska
vara hel.
I annat fall skall säkringen som gått bytas ut mot en annan med
samma strömstyrka (samma färg).
B = hel säkring.
C = säkring med avbruten tråd.
fig. 150A0K0042mfig. 151A0K0207m
Använd pincett A-fig. 151 för att ta ut säkringen. Pincetten sitter
på insidan av locket till säkringsboxen i motorrummet. (Om bort-
tagningen av locket se avsnittet ”Säkringsbox i motorrummet”.)
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 186

187
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

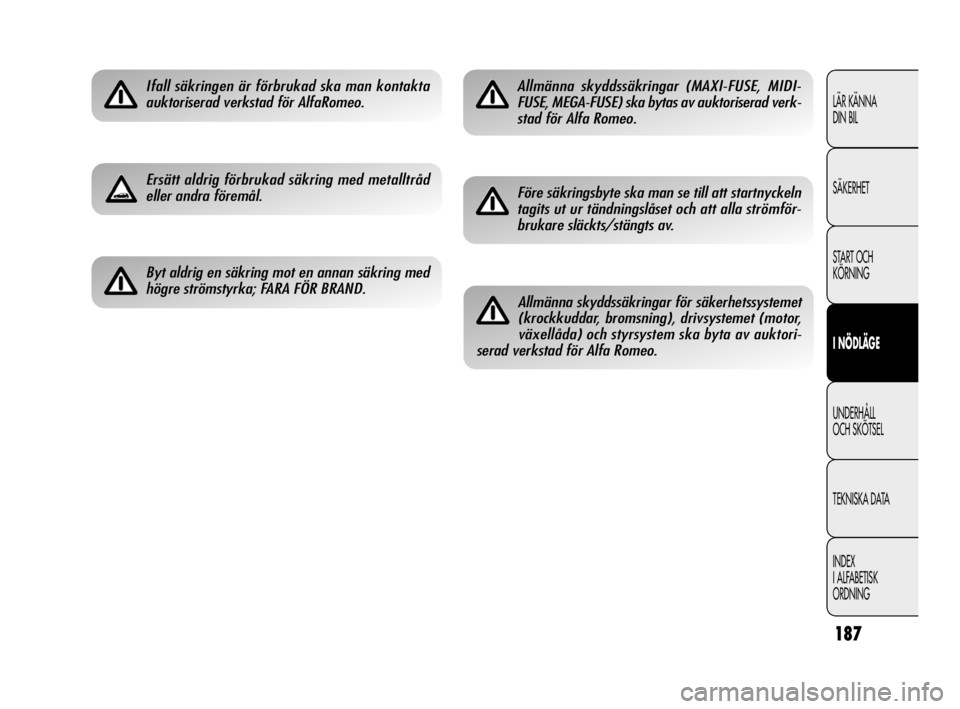

Ifall säkringen är förbrukad ska man kontakta
auktoriserad verkstad för AlfaRomeo.
Ersätt aldrig förbrukad säkring med metalltråd
eller andra föremål.
Byt aldrig en säkring mot en annan säkring med
högre strömstyrka; FARA FÖR BRAND.
Allmänna skyddssäkringar (MAXI-FUSE, MIDI-
FUSE, MEGA-FUSE) ska bytas av auktoriserad verk-
stad för Alfa Romeo.
Före säkringsbyte ska man se till att startnyckeln
tagits ut ur tändningslåset och att alla strömför-
brukare släckts/stängts av.
Allmänna skyddssäkringar för säkerhetssystemet
(krockkuddar, bromsning), drivsystemet (motor,
växellåda) och styrsystem ska byta av auktori-
serad verkstad för Alfa Romeo.
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 187

188
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING
fig. 153A0K0231m
Vid tvätt av motorrummet ska man undvika att
rikta vattenstålar mot säkringsbox och drivmoto-

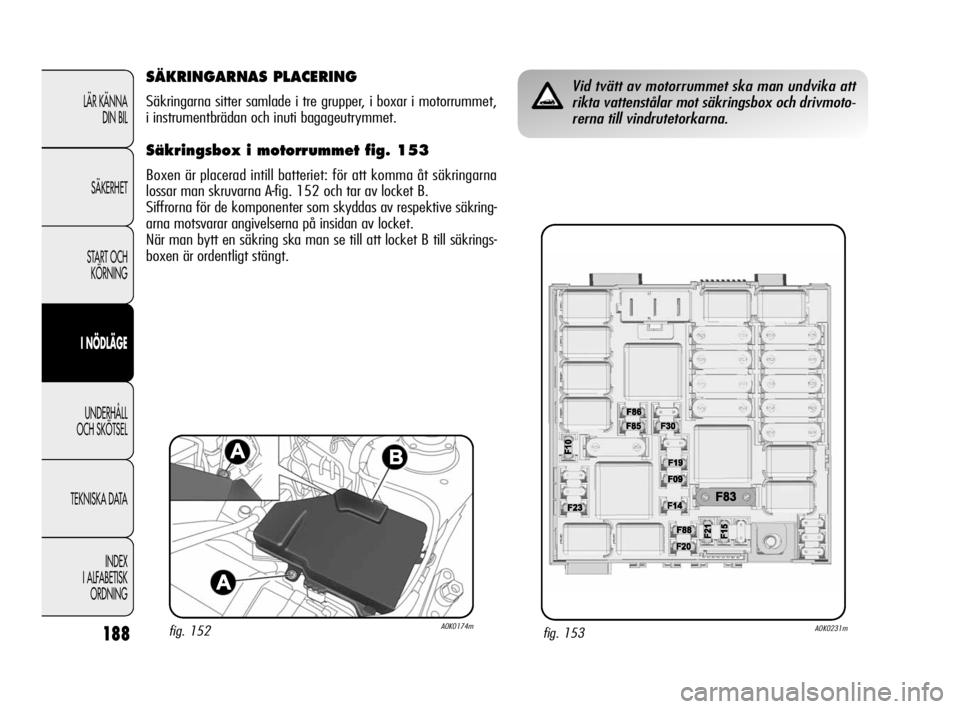

rerna till vindrutetorkarna.SÄKRINGARNAS PLACERING
Säkringarna sitter samlade i tre grupper, i boxar i motorrummet,
i instrumentbrädan och inuti bagageutrymmet.
Säkringsbox i motorrummet fig. 153
Boxen är placerad intill batteriet: för att komma åt säkringarna
lossar man skruvarna A-fig. 152 och tar av locket B.
Siffrorna för de komponenter som skyddas av respektive säkring-
arna motsvarar angivelserna på insidan av locket.
När man bytt en säkring ska man se till att locket B till säkrings-
boxen är ordentligt stängt.
fig. 152A0K0174m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 188

189
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

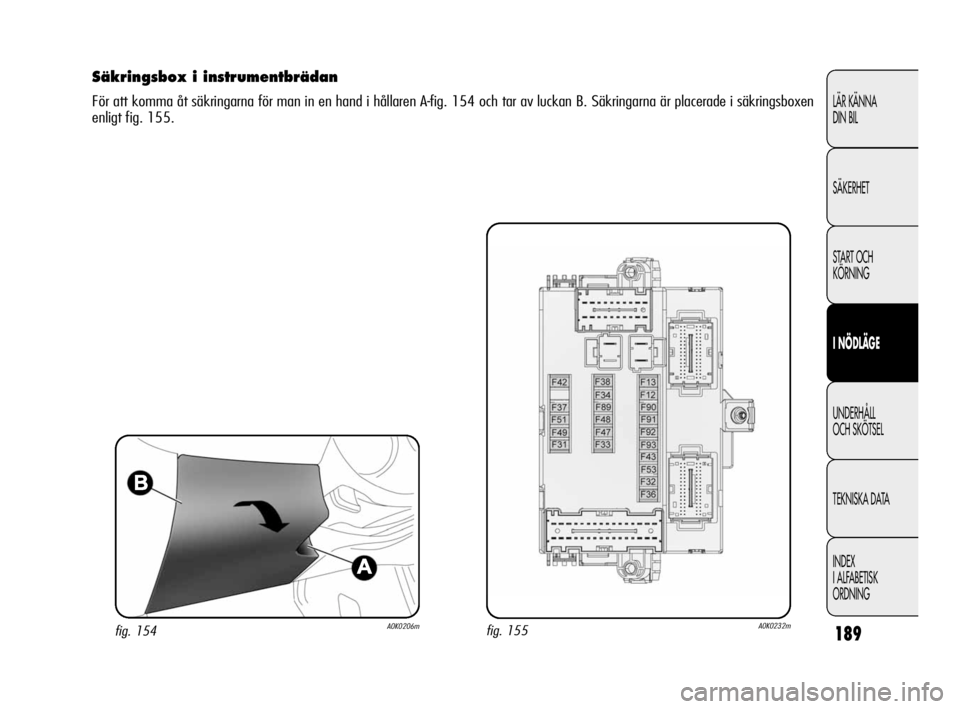

Säkringsbox i instrumentbrädan
För att komma åt säkringarna för man in en hand i hållaren A-fig. 154 och tar av luckan B. Säkringarna är placerade i säkringsboxen
enligt fig. 155.
fig. 154A0K0206mfig. 155A0K0232m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 189

190
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

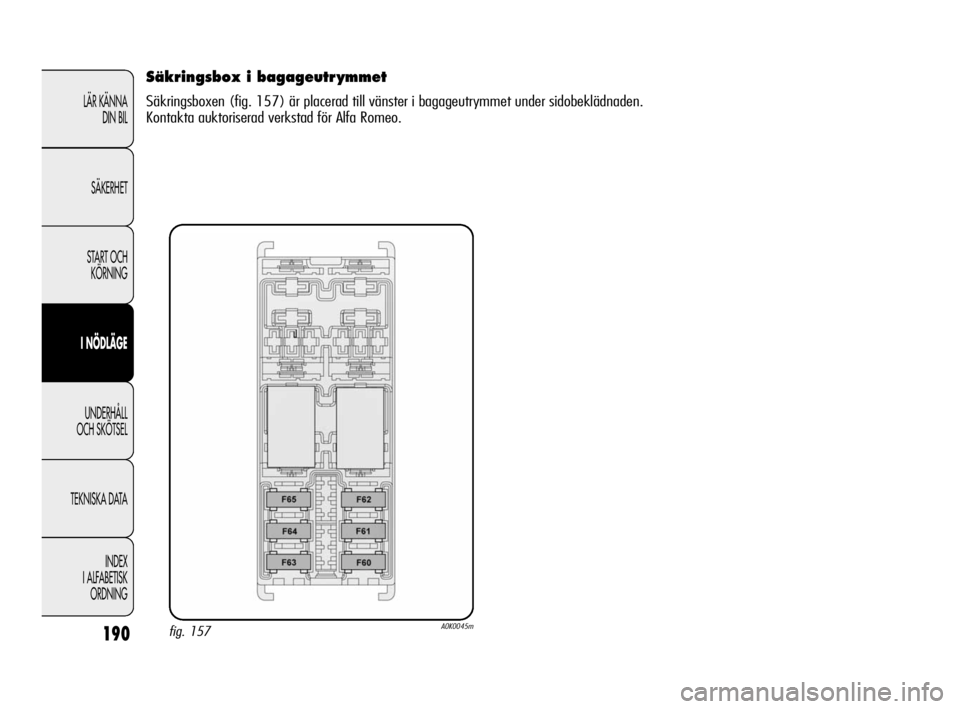

Säkringsbox i bagageutr ymmet
Säkringsboxen (fig. 157) är placerad till vänster i bagageutrymmet under sidobeklädnaden.
Kontakta auktoriserad verkstad för Alfa Romeo.
fig. 157A0K0045m
161-198 Alfa Giulietta SVE 2ed.qxd 13-05-10 15:24 Strona 190

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
7,5
191
LÄR KÄNNA
DIN BIL
SÄKERHET
START OCH
KÖRNING
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INDEX
I ALFABETISK
ORDNING

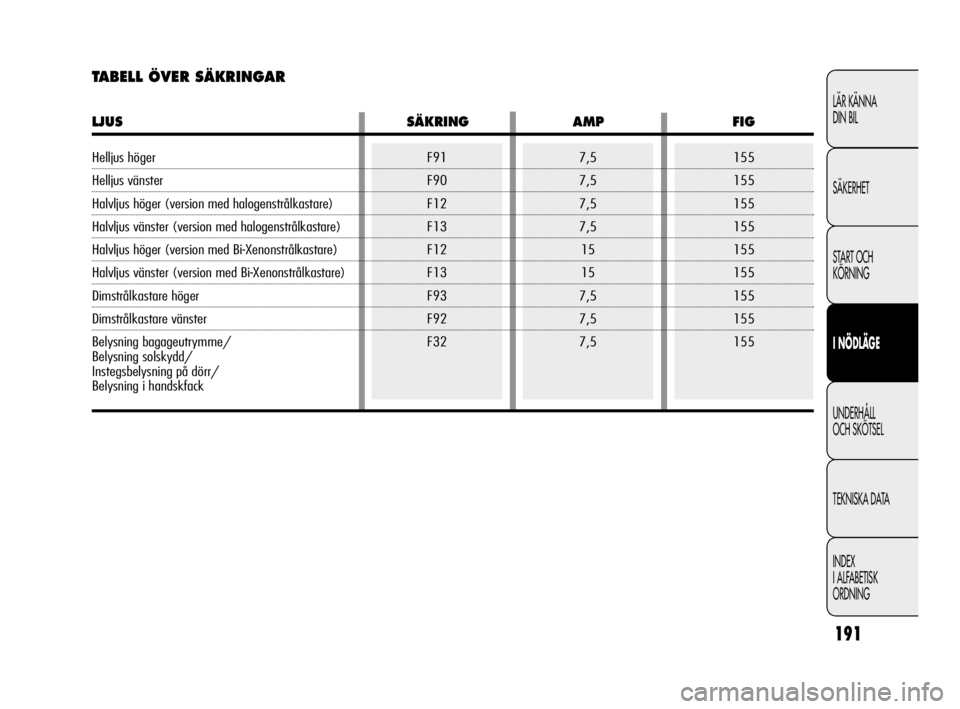

TABELL ÖVER SÄKRINGAR
LJUS SÄKRING AMP FIG
Helljus höger
Helljus vänster
Halvljus höger (version med halogenstrålkastare)
Halvljus vänster (version med halogenstrålkastare)
Halvljus höger (version med Bi-Xenonstrålkastare)
Halvljus vänster (version med Bi-Xenonstrålkastare)
Dimstrålkastare höger
Dimstrålkastare vänster
Belysning bagageutrymme/
Belysning solskydd/
Instegsbelysning på dörr/
Belysning i handskfack
