2010 Alfa Romeo Giulietta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

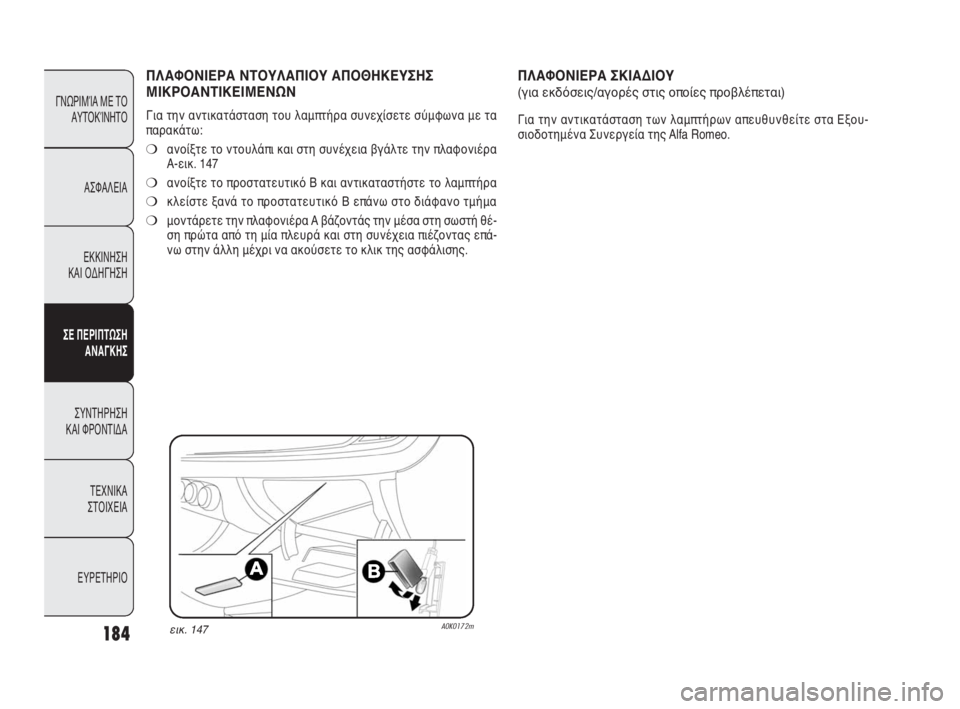

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα
A-εικ. 147
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
❍κλείστε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
εικ. 147A0K0172m
ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων απευθυνθείτε στα Εξου-
σιοδοτημένα Συνεργεία της Alfa Romeo.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 184

185
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

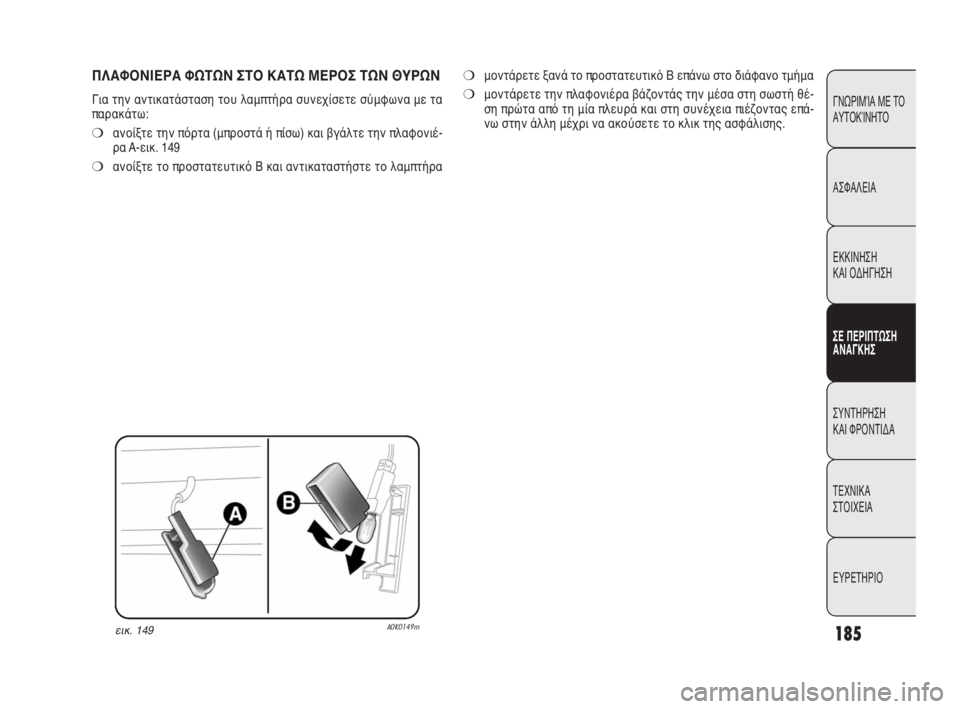

ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΩΝ ΘΥΡΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❍ανοίξτε την πόρτα (μπροστά ή πίσω) και βγάλτε την πλαφονιέ-
ρα A-εικ. 149
❍ανοίξτε το προστατευτικό B και αντικαταστήστε το λαμπτήρα
εικ. 149A0K0149m
❍μοντάρετε ξανά το προστατευτικό Β επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα βάζοντάς την μέσα στη σωστή θέ-
ση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας επά-
νω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 185

186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

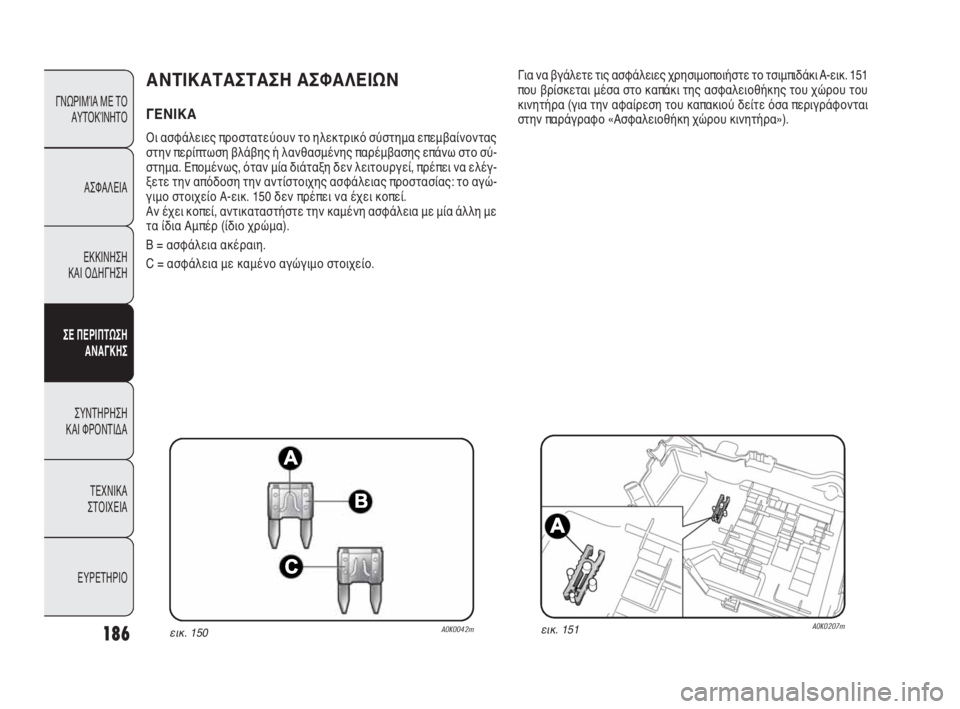

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας
στην περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύ-
στημα. Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγ-
ξετε την απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώ-
γιμο στοιχείο Α-εικ. 150 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με
τα ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
εικ. 150A0K0042mεικ. 151A0K0207m
Για να βγάλετε τις ασφάλειες χρησιμοποιήστε το τσιμπιδάκι A-εικ. 151
που βρίσκεται μέσα στο καπάκι της ασφαλειοθήκης του χώρου του
κινητήρα (για την αφαίρεση του καπακιού δείτε όσα περιγράφονται
στην παράγραφο «Ασφαλειοθήκη χώρου κινητήρα»).
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 186

187
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

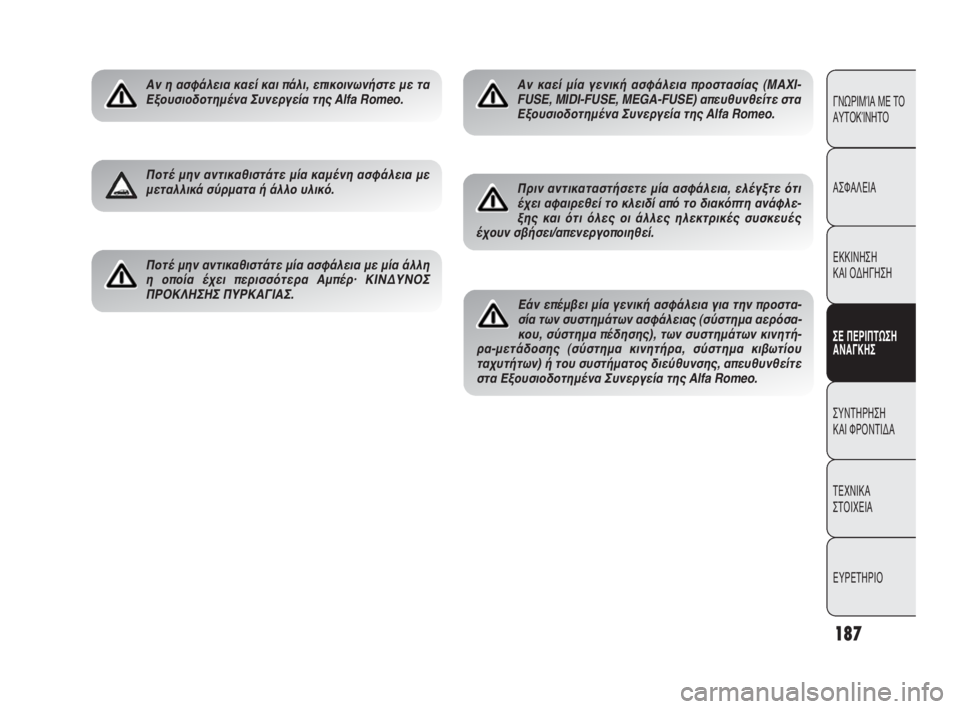

Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με
μεταλλικά σύρματα ή άλλο υλικό.
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη
η οποία έχει περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
Αν καεί μία γενική ασφάλεια προστασίας (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE) απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι
έχει αφαιρεθεί το κλειδί από το διακόπτη ανάφλε-
ξης και ότι όλες οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
Εάν επέμβει μία γενική ασφάλεια για την προστα-
σία των συστημάτων ασφάλειας (σύστημα αερόσα-
κου, σύστημα πέδησης), των συστημάτων κινητή-
ρα-μετάδοσης (σύστημα κινητήρα, σύστημα κιβωτίου
ταχυτήτων) ή του συστήματος διεύθυνσης, απευθυνθείτε
στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 187

188
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Αν θέλετε να πλύνετε το χώρο του κινη-
τήρα προσέξτε να μην ψεκάσετε το νερό
κατευθείαν επάνω στην ασφαλειοθήκη και
τα μοτέρ των υαλοκαθαριστήρων.

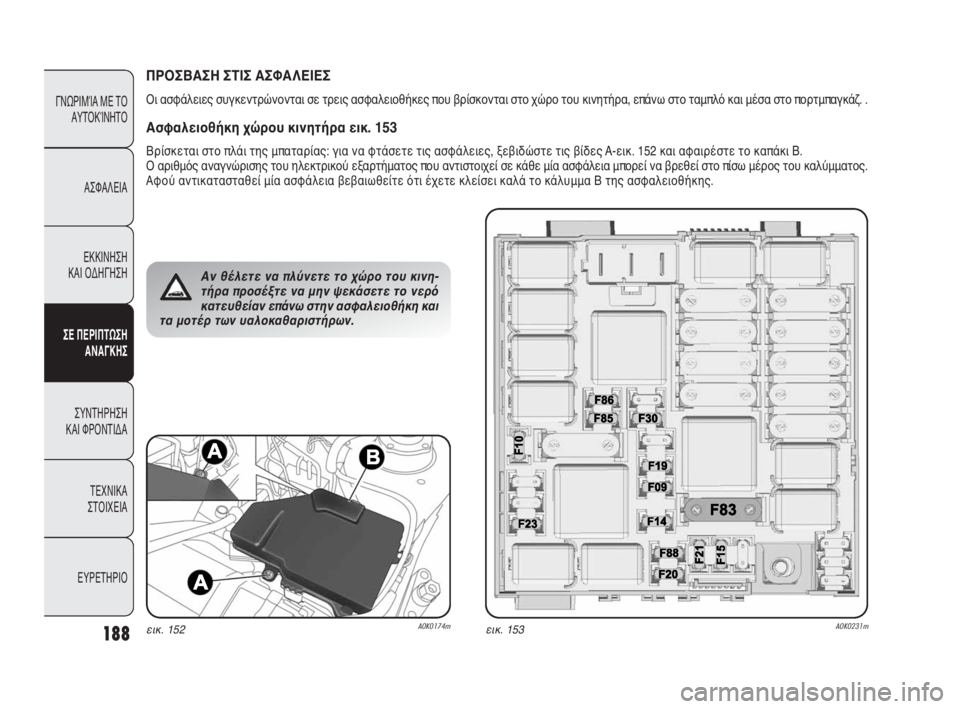

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο πορτμπαγκάζ. .
Ασφαλειοθήκη χώρου κινητήρα εικ. 153
Βρίσκεται στο πλάι της μπαταρίας: για να φτάσετε τις ασφάλειες, ξεβιδώστε τις βίδες A-εικ. 152 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που αντιστοιχεί σε κάθε μία ασφάλεια μπορεί να βρεθεί στο πίσω μέρος του καλύμματος.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει καλά το κάλυμμα Β της ασφαλειοθήκης.
εικ. 152A0K0174mεικ. 153A0K0231m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 188

189
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

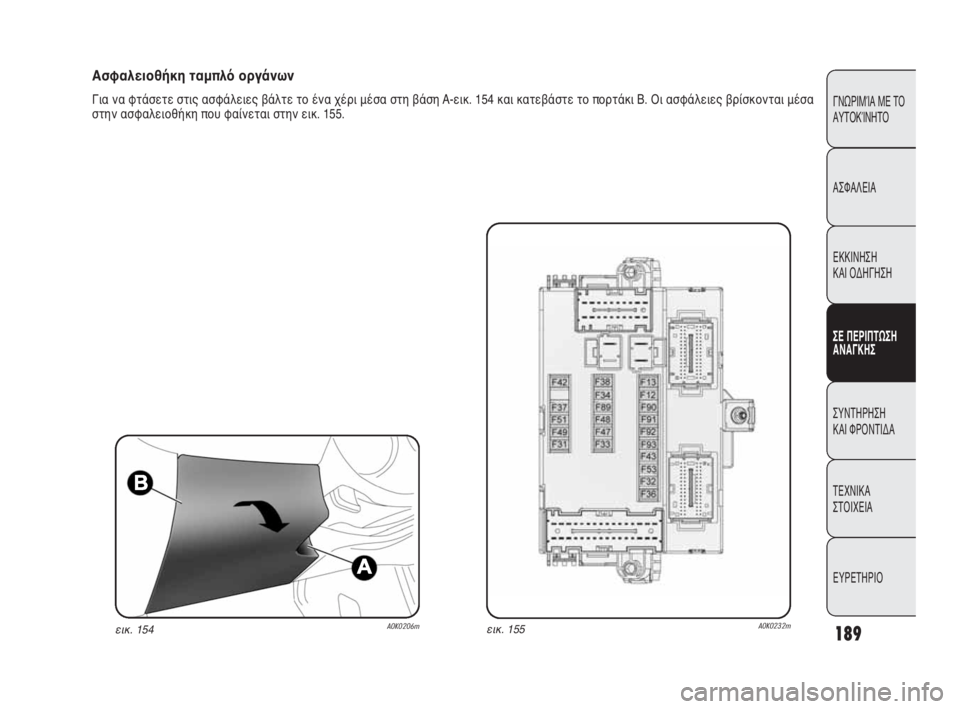

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες βάλτε το ένα χέρι μέσα στη βάση A-εικ. 154 και κατεβάστε το πορτάκι B. Οι ασφάλειες βρίσκονται μέσα
στην ασφαλειοθήκη που φαίνεται στην εικ. 155.
εικ. 154A0K0206mεικ. 155A0K0232m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 189

190
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

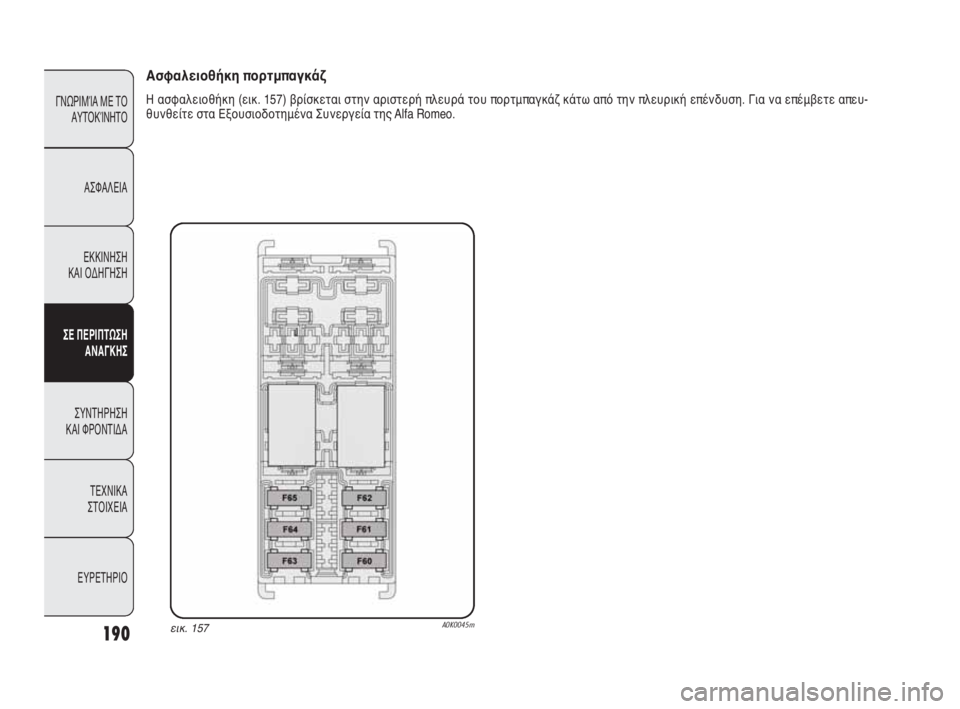

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 157) βρίσκεται στην αριστερή πλευρά του πορτμπαγκάζ κάτω από την πλευρική επένδυση. Για να επέμβετε απευ-
θυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 157A0K0045m
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 190

F91
F90
F12
F13
F12
F13
F93
F92
F32155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10
191
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

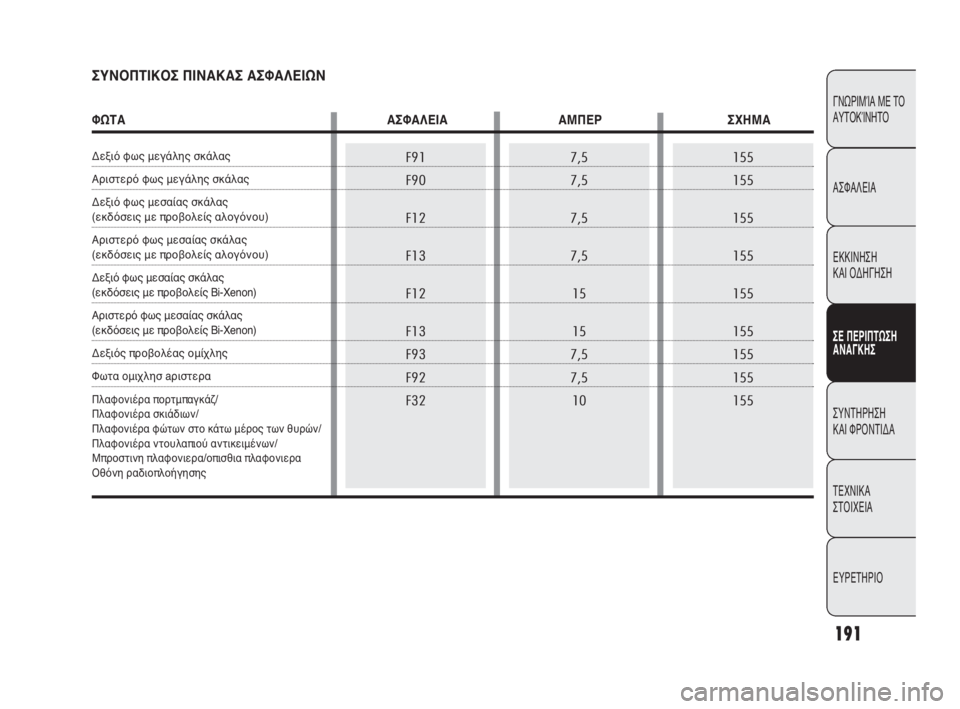

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΑΣΦΑΛΕΙΩΝ
ΦΩΤΑ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΣΧΗΜΑ
Δεξιό φως μεγάλης σκάλας
Αριστερό φως μεγάλης σκάλας
Δεξιό φως μεσαίας σκάλας
(εκδόσεις με προβολείς αλογόνου)
Αριστερό φως μεσαίας σκάλας
(εκδόσεις με προβολείς αλογόνου)
Δεξιό φως μεσαίας σκάλας
(εκδόσεις με προβολείς Bi-Xenon)
Αριστερό φως μεσαίας σκάλας
(εκδόσεις με προβολείς Bi-Xenon)
Δεξιός προβολέας ομίχλης
Φωτα oμιχλησ aριστερα
Πλαφονιέρα πορτμπαγκάζ/
Πλαφονιέρα σκιάδιων/
Πλαφονιέρα φώτων στο κάτω μέρος των θυρών/
Πλαφονιέρα ντουλαπιού αντικειμένων/
Μπροστινη πλαφονιερα/οπισθια πλαφονιερα
Οθόνη ραδιοπλοήγησης
161-198 Alfa Giulietta GR 4ed 5-05-2010 12:02 Pagina 191
