2010 Alfa Romeo Giulietta ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

96
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

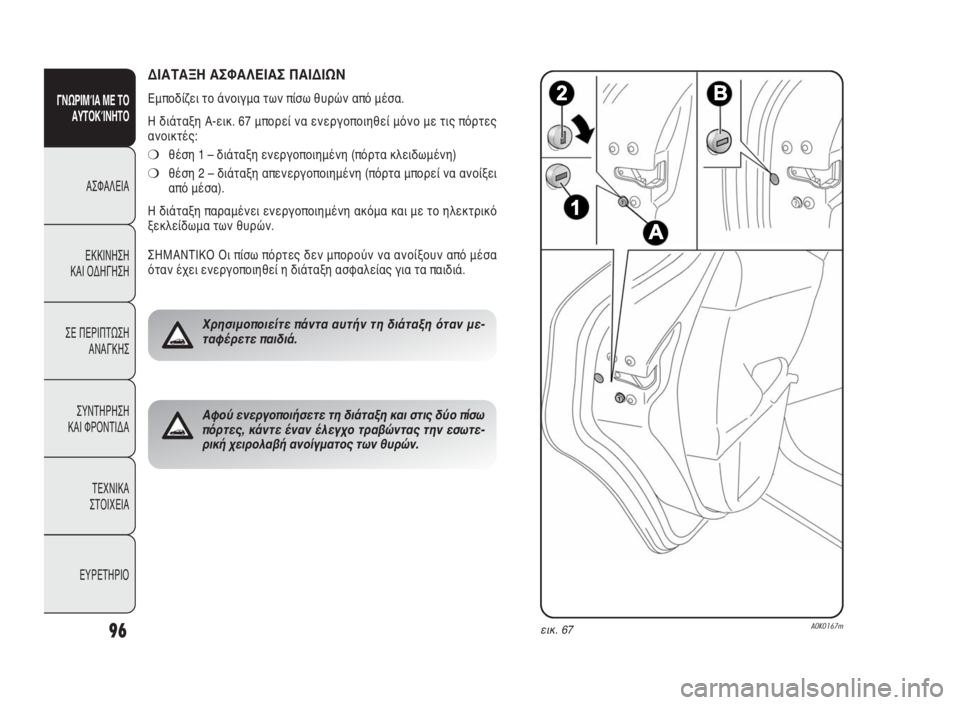

ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ ΠΑΙΔΙΩΝ
Εμποδίζει το άνοιγμα των πίσω θυρών από μέσα.
Η διάταξη Α-εικ. 67 μπορεί να ενεργοποιηθεί μόνο με τις πόρτες
ανοικτές:
❍θέση 1 – διάταξη ενεργοποιημένη (πόρτα κλειδωμένη)
❍θέση 2 – διάταξη απενεργοποιημένη (πόρτα μπορεί να ανοίξει
από μέσα).
Η διάταξη παραμένει ενεργοποιημένη ακόμα και με το ηλεκτρικό
ξεκλείδωμα των θυρών.
ΣΗΜΑΝΤΙΚΟ Οι πίσω πόρτες δεν μπορούν να ανοίξουν από μέσα
όταν έχει ενεργοποιηθεί η διάταξη ασφαλείας για τα παιδιά.
Χρησιμοποιείτε πάντα αυτήν τη διάταξη όταν με-
ταφέρετε παιδιά.
Αφού ενεργοποιήσετε τη διάταξη και στις δύο πίσω
πόρτες, κάντε έναν έλεγχο τραβώντας την εσωτε-
ρική χειρολαβή ανοίγματος των θυρών.
εικ. 67A0K0167m
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 96

97
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

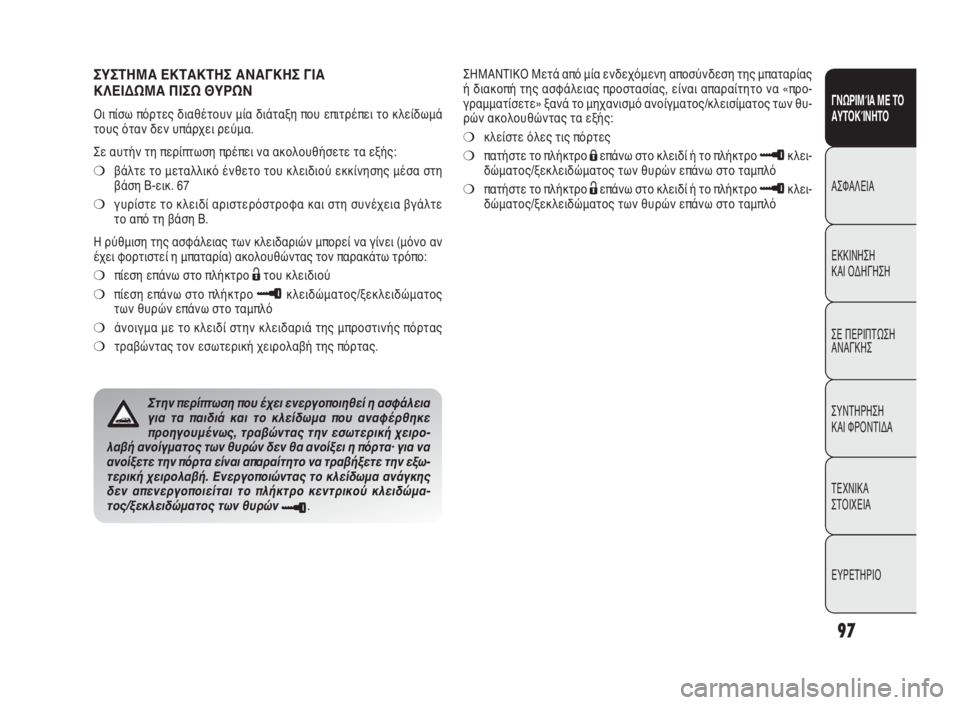

ΣΥΣΤΗΜΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΓΙΑ
ΚΛΕΙΔΩΜΑ ΠΙΣΩ ΘΥΡΩΝ
Οι πίσω πόρτες διαθέτουν μία διάταξη που επιτρέπει το κλείδωμά
τους όταν δεν υπάρχει ρεύμα.
Σε αυτήν τη περίπτωση πρέπει να ακολουθήσετε τα εξής:
❍βάλτε το μεταλλικό ένθετο του κλειδιού εκκίνησης μέσα στη
βάση B-εικ. 67
❍γυρίστε το κλειδί αριστερόστροφα και στη συνέχεια βγάλτε
το από τη βάση B.
Η ρύθμιση της ασφάλειας των κλειδαριών μπορεί να γίνει (μόνο αν
έχει φορτιστεί η μπαταρία) ακολουθώντας τον παρακάτω τρόπο:
❍πίεση επάνω στο πλήκτρο Ëτου κλειδιού
❍πίεση επάνω στο πλήκτρο ≈κλειδώματος/ξεκλειδώματος
των θυρών επάνω στο ταμπλό
❍άνοιγμα με το κλειδί στην κλειδαριά της μπροστινής πόρτας
❍τραβώντας τον εσωτερική χειρολαβή της πόρτας.
Στην περίπτωση που έχει ενεργοποιηθεί η ασφάλεια
για τα παιδιά και το κλείδωμα που αναφέρθηκε
προηγουμένως, τραβώντας την εσωτερική χειρο-
λαβή ανοίγματος των θυρών δεν θα ανοίξει η πόρτα· για να
ανοίξετε την πόρτα είναι απαραίτητο να τραβήξετε την εξω-
τερική χειρολαβή. Ενεργοποιώντας το κλείδωμα ανάγκης
δεν απενεργοποιείται το πλήκτρο κεντρικού κλειδώμα-
τος/ξεκλειδώματος των θυρών
≈.
ΣΗΜΑΝΤΙΚΟ Μετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας
ή διακοπή της ασφάλειας προστασίας, είναι απαραίτητο να «προ-
γραμματίσετε» ξανά το μηχανισμό ανοίγματος/κλεισίματος των θυ-
ρών ακολουθώντας τα εξής:
❍κλείστε όλες τις πόρτες
❍πατήστε το πλήκτρο Áεπάνω στο κλειδί ή το πλήκτρο ≈κλει-
δώματος/ξεκλειδώματος των θυρών επάνω στο ταμπλό
❍πατήστε το πλήκτρο Ëεπάνω στο κλειδί ή το πλήκτρο ≈κλει-
δώματος/ξεκλειδώματος των θυρών επάνω στο ταμπλό
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 97

98
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

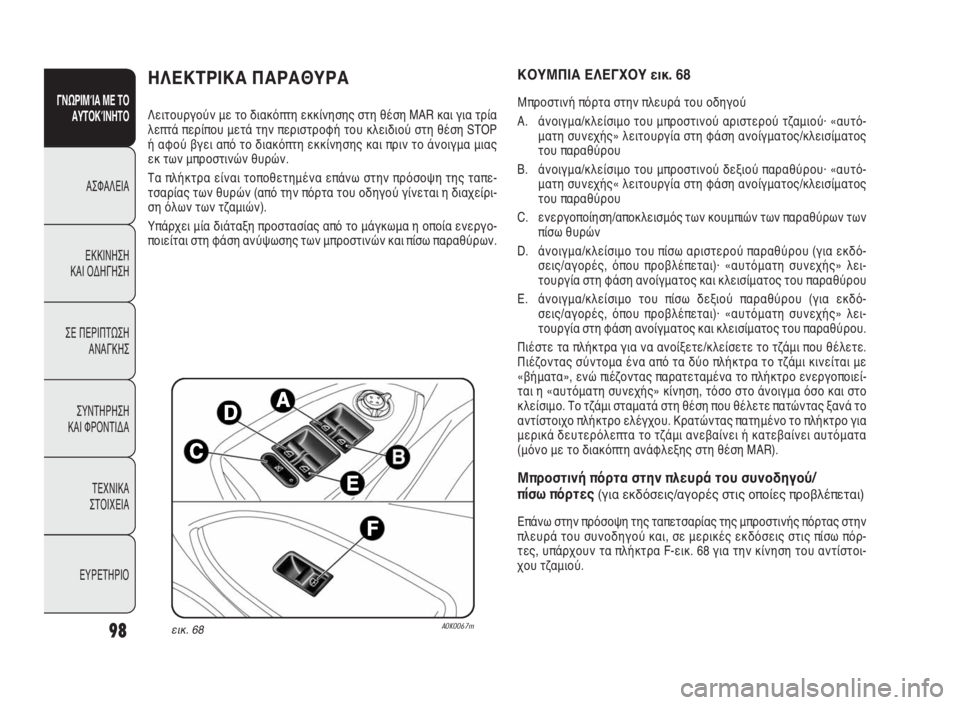

ΗΛΕΚΤΡΙΚΑ ΠΑΡΑΘΥΡΑ
Λειτουργούν με το διακόπτη εκκίνησης στη θέση MAR και για τρία
λεπτά περίπου μετά την περιστροφή του κλειδιού στη θέση STOP
ή αφού βγει από το διακόπτη εκκίνησης και πριν το άνοιγμα μιας
εκ των μπροστινών θυρών.
Τα πλήκτρα είναι τοποθετημένα επάνω στην πρόσοψη της ταπε-
τσαρίας των θυρών (από την πόρτα του οδηγού γίνεται η διαχείρι-
ση όλων των τζαμιών).
Υπάρχει μία διάταξη προστασίας από το μάγκωμα η οποία ενεργο-
ποιείται στη φάση ανύψωσης των μπροστινών και πίσω παραθύρων.
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 68
Μπροστινή πόρτα στην πλευρά του οδηγού
A. άνοιγμα/κλείσιμο του μπροστινού αριστερού τζαμιού· «αυτό-
ματη συνεχής» λειτουργία στη φάση ανοίγματος/κλεισίματος
του παραθύρου
B. άνοιγμα/κλείσιμο του μπροστινού δεξιού παραθύρου· «αυτό-
ματη συνεχής« λειτουργία στη φάση ανοίγματος/κλεισίματος
του παραθύρου
C. ενεργοποίηση/αποκλεισμός των κουμπιών των παραθύρων των
πίσω θυρών
D. άνοιγμα/κλείσιμο του πίσω αριστερού παραθύρου (για εκδό-
σεις/αγορές, όπου προβλέπεται)· «αυτόματη συνεχής» λει-
τουργία στη φάση ανοίγματος και κλεισίματος του παραθύρου
E. άνοιγμα/κλείσιμο του πίσω δεξιού παραθύρου (για εκδό-
σεις/αγορές, όπου προβλέπεται)· «αυτόματη συνεχής» λει-
τουργία στη φάση ανοίγματος και κλεισίματος του παραθύρου.
Πιέστε τα πλήκτρα για να ανοίξετε/κλείσετε το τζάμι που θέλετε.
Πιέζοντας σύντομα ένα από τα δύο πλήκτρα το τζάμι κινείται με
«βήματα», ενώ πιέζοντας παρατεταμένα το πλήκτρο ενεργοποιεί-
ται η «αυτόματη συνεχής» κίνηση, τόσο στο άνοιγμα όσο και στο
κλείσιμο. Το τζάμι σταματά στη θέση που θέλετε πατώντας ξανά το
αντίστοιχο πλήκτρο ελέγχου. Κρατώντας πατημένο το πλήκτρο για
μερικά δευτερόλεπτα το τζάμι ανεβαίνει ή κατεβαίνει αυτόματα
(μόνο με το διακόπτη ανάφλεξης στη θέση MAR).
Μπροστινή πόρτα στην πλευρά του συνοδηγού/
πίσω πόρτες
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Επάνω στην πρόσοψη της ταπετσαρίας της μπροστινής πόρτας στην
πλευρά του συνοδηγού και, σε μερικές εκδόσεις στις πίσω πόρ-
τες, υπάρχουν τα πλήκτρα F-εικ. 68 για την κίνηση του αντίστοι-
χου τζαμιού.
εικ. 68A0K0067m
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 98

99
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

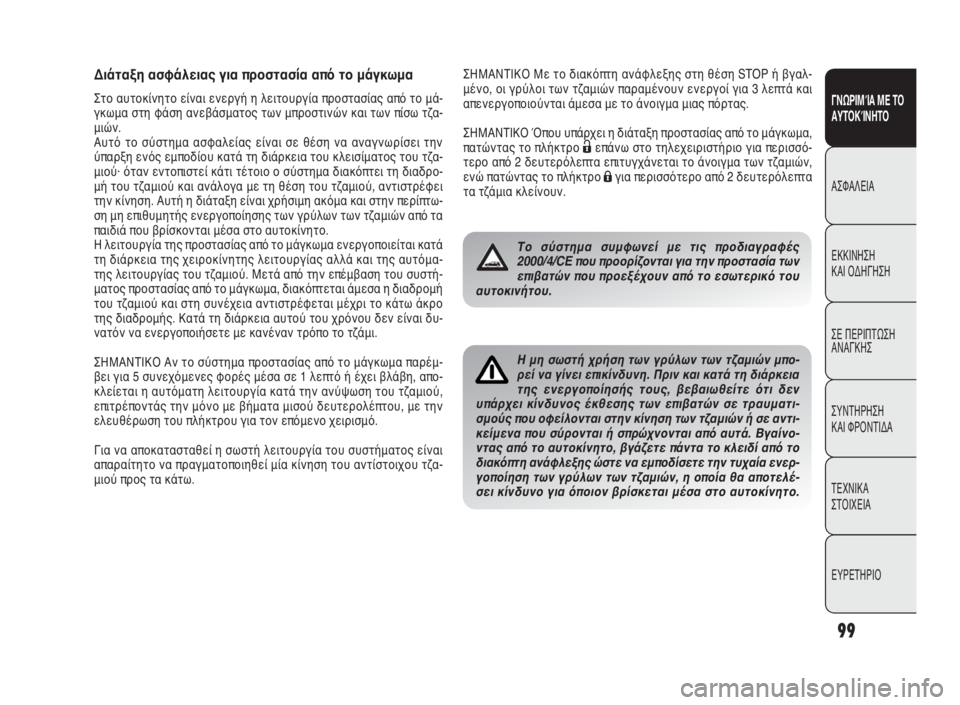

ΣΗΜΑΝΤΙΚΟ Με το διακόπτη ανάφλεξης στη θέση STOP ή βγαλ-
μένο, οι γρύλοι των τζαμιών παραμένουν ενεργοί για 3 λεπτά και
απενεργοποιούνται άμεσα με το άνοιγμα μιας πόρτας.
ΣΗΜΑΝΤΙΚΟ Όπου υπάρχει η διάταξη προστασίας από το μάγκωμα,
πατώντας το πλήκτρο
Ëεπάνω στο τηλεχειριστήριο για περισσό-
τερο από 2 δευτερόλεπτα επιτυγχάνεται το άνοιγμα των τζαμιών,
ενώ πατώντας το πλήκτρο
Áγια περισσότερο από 2 δευτερόλεπτα
τα τζάμια κλείνουν.
Το σύστημα συμφωνεί με τις προδιαγραφές
2000/4/CE που προορίζονται για την προστασία των
επιβατών που προεξέχουν από το εσωτερικό του
αυτοκινήτου.
Η μη σωστή χρήση των γρύλων των τζαμιών μπο-
ρεί να γίνει επικίνδυνη. Πριν και κατά τη διάρκεια
της ενεργοποίησής τους, βεβαιωθείτε ότι δεν
υπάρχει κίνδυνος έκθεσης των επιβατών σε τραυματι-
σμούς που οφείλονται στην κίνηση των τζαμιών ή σε αντι-
κείμενα που σύρονται ή σπρώχνονται από αυτά. Βγαίνο-
ντας από το αυτοκίνητο, βγάζετε πάντα το κλειδί από το
διακόπτη ανάφλεξης ώστε να εμποδίσετε την τυχαία ενερ-
γοποίηση των γρύλων των τζαμιών, η οποία θα αποτελέ-
σει κίνδυνο για όποιον βρίσκεται μέσα στο αυτοκίνητο.
Διάταξη ασφάλειας για προστασία από το μάγκωμα
Στο αυτοκίνητο είναι ενεργή η λειτουργία προστασίας από το μά-
γκωμα στη φάση ανεβάσματος των μπροστινών και των πίσω τζα-
μιών.
Αυτό το σύστημα ασφαλείας είναι σε θέση να αναγνωρίσει την
ύπαρξη ενός εμποδίου κατά τη διάρκεια του κλεισίματος του τζα-
μιού· όταν εντοπιστεί κάτι τέτοιο ο σύστημα διακόπτει τη διαδρο-
μή του τζαμιού και ανάλογα με τη θέση του τζαμιού, αντιστρέφει
την κίνηση. Αυτή η διάταξη είναι χρήσιμη ακόμα και στην περίπτω-
ση μη επιθυμητής ενεργοποίησης των γρύλων των τζαμιών από τα
παιδιά που βρίσκονται μέσα στο αυτοκίνητο.
Η λειτουργία της προστασίας από το μάγκωμα ενεργοποιείται κατά
τη διάρκεια της χειροκίνητης λειτουργίας αλλά και της αυτόμα-
της λειτουργίας του τζαμιού. Μετά από την επέμβαση του συστή-
ματος προστασίας από το μάγκωμα, διακόπτεται άμεσα η διαδρομή
του τζαμιού και στη συνέχεια αντιστρέφεται μέχρι το κάτω άκρο
της διαδρομής. Κατά τη διάρκεια αυτού του χρόνου δεν είναι δυ-
νατόν να ενεργοποιήσετε με κανέναν τρόπο το τζάμι.
ΣΗΜΑΝΤΙΚΟ Αν το σύστημα προστασίας από το μάγκωμα παρέμ-
βει για 5 συνεχόμενες φορές μέσα σε 1 λεπτό ή έχει βλάβη, απο-
κλείεται η αυτόματη λειτουργία κατά την ανύψωση του τζαμιού,
επιτρέποντάς την μόνο με βήματα μισού δευτερολέπτου, με την
ελευθέρωση του πλήκτρου για τον επόμενο χειρισμό.
Για να αποκατασταθεί η σωστή λειτουργία του συστήματος είναι
απαραίτητο να πραγματοποιηθεί μία κίνηση του αντίστοιχου τζα-
μιού προς τα κάτω.
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 99

100
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

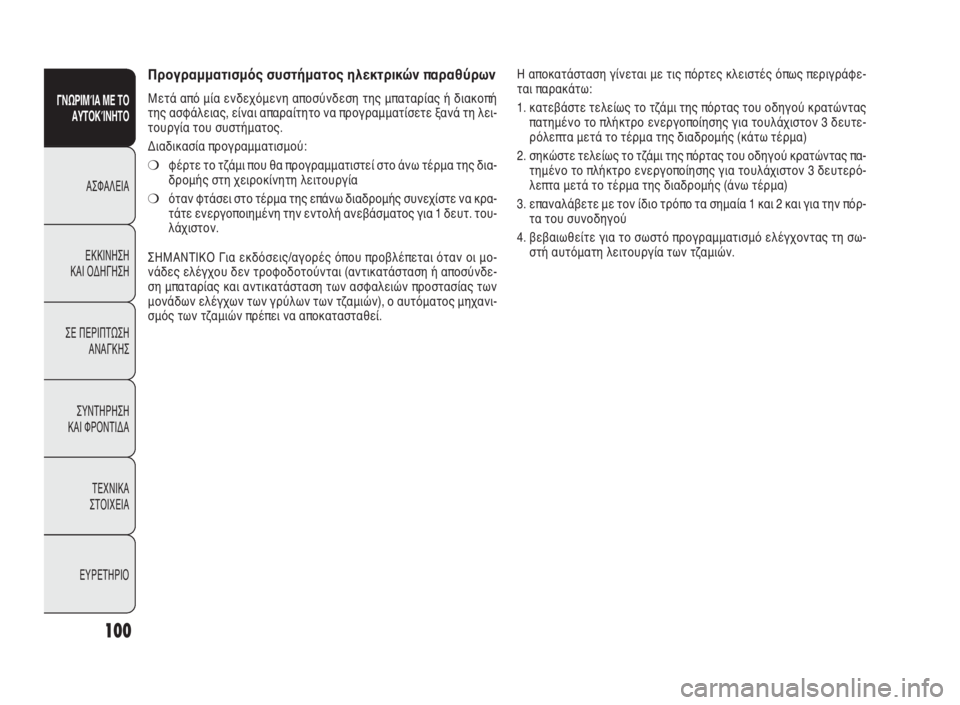

Προγραμματισμός συστήματος ηλεκτρικών παραθύρων
Μετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας ή διακοπή
της ασφάλειας, είναι απαραίτητο να προγραμματίσετε ξανά τη λει-
τουργία του συστήματος.
Διαδικασία προγραμματισμού:
❍φέρτε το τζάμι που θα προγραμματιστεί στο άνω τέρμα της δια-
δρομής στη χειροκίνητη λειτουργία
❍όταν φτάσει στο τέρμα της επάνω διαδρομής συνεχίστε να κρα-
τάτε ενεργοποιημένη την εντολή ανεβάσματος για 1 δευτ. του-
λάχιστον.
ΣΗΜΑΝΤΙΚΟ Για εκδόσεις/αγορές όπου προβλέπεται όταν οι μο-
νάδες ελέγχου δεν τροφοδοτούνται (αντικατάσταση ή αποσύνδε-
ση μπαταρίας και αντικατάσταση των ασφαλειών προστασίας των
μονάδων ελέγχων των γρύλων των τζαμιών), ο αυτόματος μηχανι-
σμός των τζαμιών πρέπει να αποκατασταθεί.Η αποκατάσταση γίνεται με τις πόρτες κλειστές όπως περιγράφε-
ται παρακάτω:
1. κατεβάστε τελείως το τζάμι της πόρτας του οδηγού κρατώντας
πατημένο το πλήκτρο ενεργοποίησης για τουλάχιστον 3 δευτε-
ρόλεπτα μετά το τέρμα της διαδρομής (κάτω τέρμα)
2. σηκώστε τελείως το τζάμι της πόρτας του οδηγού κρατώντας πα-
τημένο το πλήκτρο ενεργοποίησης για τουλάχιστον 3 δευτερό-
λεπτα μετά το τέρμα της διαδρομής (άνω τέρμα)
3. επαναλάβετε με τον ίδιο τρόπο τα σημαία 1 και 2 και για την πόρ-
τα του συνοδηγού
4. βεβαιωθείτε για το σωστό προγραμματισμό ελέγχοντας τη σω-
στή αυτόματη λειτουργία των τζαμιών.
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 100

101
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

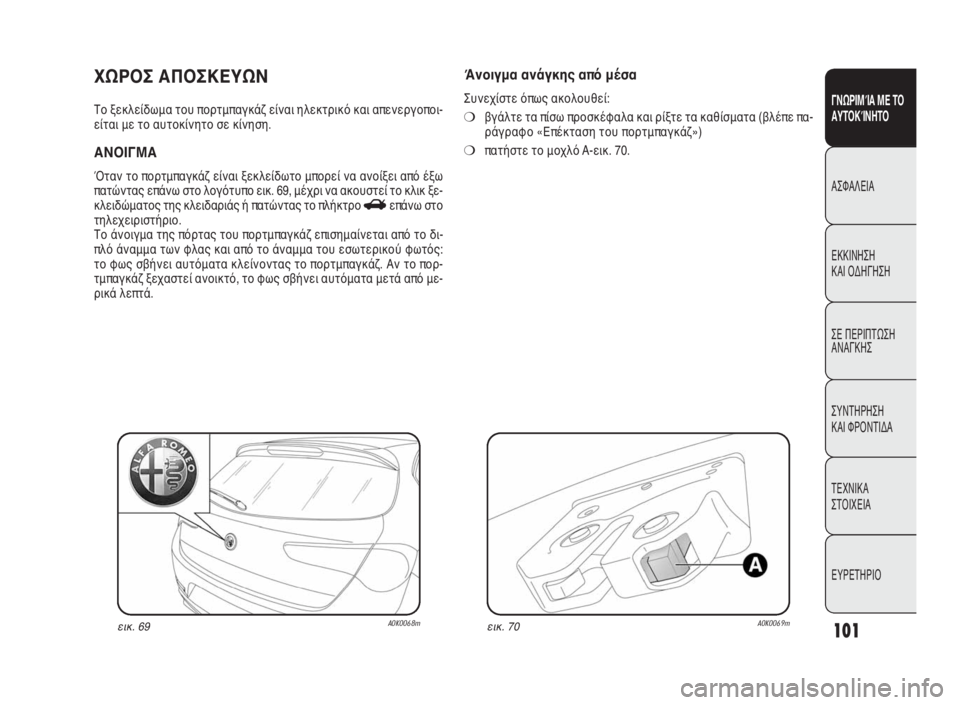

ΧΩΡΟΣ ΑΠΟΣΚΕΥΩΝ
Το ξεκλείδωμα του πορτμπαγκάζ είναι ηλεκτρικό και απενεργοποι-
είται με το αυτοκίνητο σε κίνηση.
ΑΝΟΙΓΜΑ
Όταν το πορτμπαγκάζ είναι ξεκλείδωτο μπορεί να ανοίξει από έξω
πατώντας επάνω στο λογότυπο εικ. 69, μέχρι να ακουστεί το κλικ ξε-
κλειδώματος της κλειδαριάς ή πατώντας το πλήκτρο
Rεπάνω στο
τηλεχειριστήριο.
Το άνοιγμα της πόρτας του πορτμπαγκάζ επισημαίνεται από το δι-
πλό άναμμα των φλας και από το άναμμα του εσωτερικού φωτός:
το φως σβήνει αυτόματα κλείνοντας το πορτμπαγκάζ. Αν το πορ-
τμπαγκάζ ξεχαστεί ανοικτό, το φως σβήνει αυτόματα μετά από με-
ρικά λεπτά.
εικ. 69A0K0068m
Άνοιγμα ανάγκης από μέσα
Συνεχίστε όπως ακολουθεί:
❍βγάλτε τα πίσω προσκέφαλα και ρίξτε τα καθίσματα (βλέπε πα-
ράγραφο «Επέκταση του πορτμπαγκάζ»)
❍πατήστε το μοχλό A-εικ. 70.
εικ. 70A0K0069m
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 101

102
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

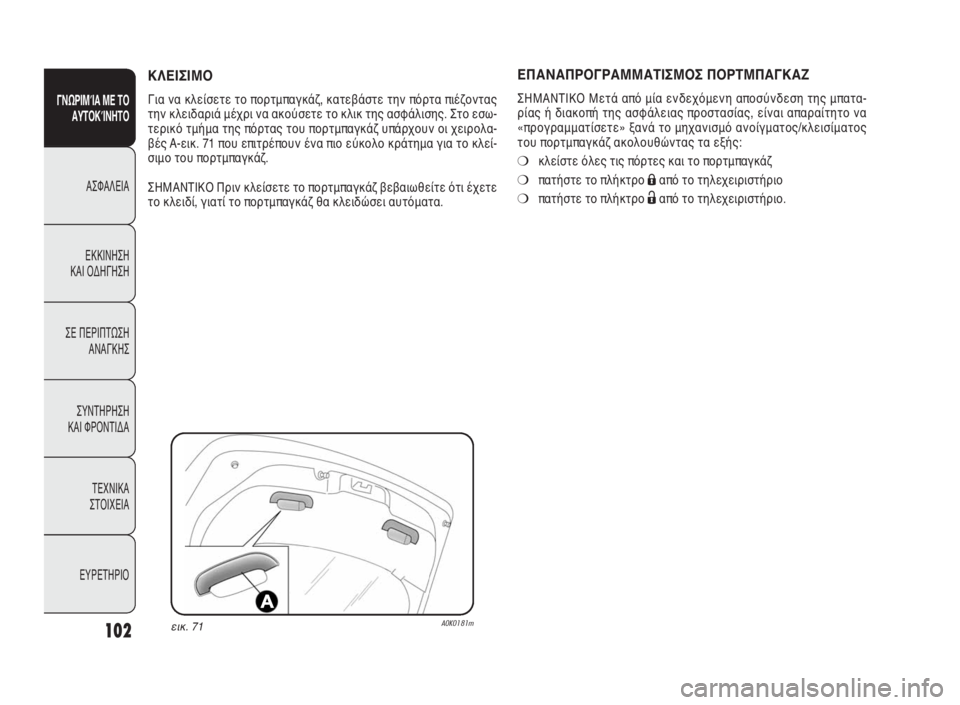

ΕΠΑΝΑΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΗΜΑΝΤΙΚΟ Μετά από μία ενδεχόμενη αποσύνδεση της μπατα-
ρίας ή διακοπή της ασφάλειας προστασίας, είναι απαραίτητο να
«προγραμματίσετε» ξανά το μηχανισμό ανοίγματος/κλεισίματος
του πορτμπαγκάζ ακολουθώντας τα εξής:
❍κλείστε όλες τις πόρτες και το πορτμπαγκάζ
❍πατήστε το πλήκτρο Áαπό το τηλεχειριστήριο
❍πατήστε το πλήκτρο Ëαπό το τηλεχειριστήριο.
ΚΛΕΙΣΙΜΟ
Για να κλείσετε το πορτμπαγκάζ, κατεβάστε την πόρτα πιέζοντας
την κλειδαριά μέχρι να ακούσετε το κλικ της ασφάλισης. Στο εσω-
τερικό τμήμα της πόρτας του πορτμπαγκάζ υπάρχουν οι χειρολα-
βές A-εικ. 71 που επιτρέπουν ένα πιο εύκολο κράτημα για το κλεί-
σιμο του πορτμπαγκάζ.
ΣΗΜΑΝΤΙΚΟ Πριν κλείσετε το πορτμπαγκάζ βεβαιωθείτε ότι έχετε
το κλειδί, γιατί το πορτμπαγκάζ θα κλειδώσει αυτόματα.
εικ. 71A0K0181m
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 102

103
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

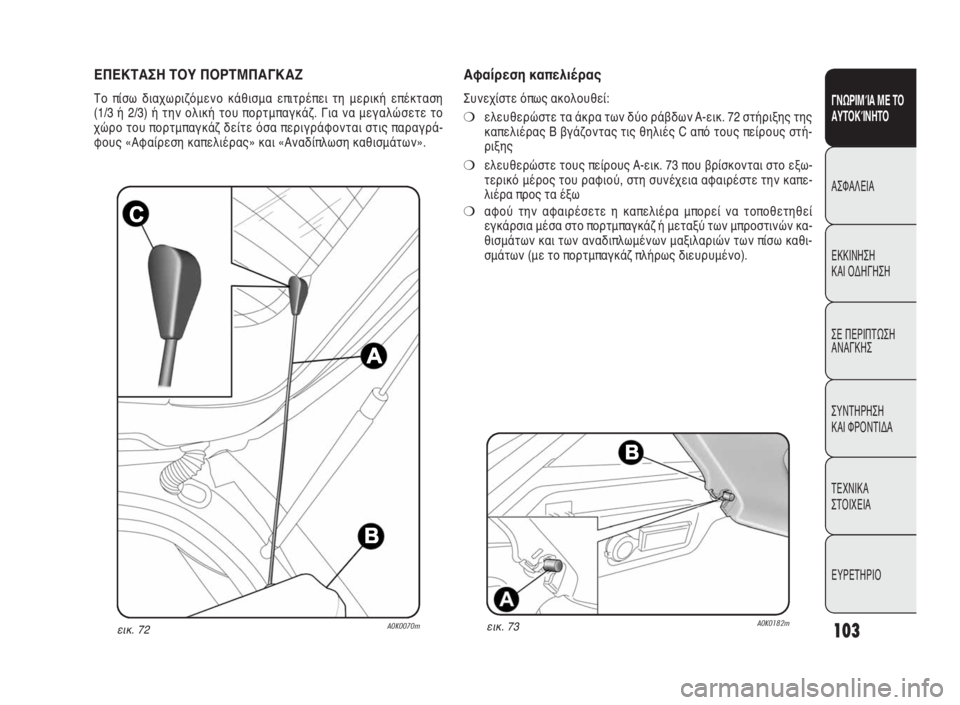

εικ. 72A0K0070m
ΕΠΕΚΤΑΣΗ ΤΟΥ ΠΟΡΤΜΠΑΓΚΑΖ
Το πίσω διαχωριζόμενο κάθισμα επιτρέπει τη μερική επέκταση
(1/3 ή 2/3) ή την ολική του πορτμπαγκάζ. Για να μεγαλώσετε το
χώρο του πορτμπαγκάζ δείτε όσα περιγράφονται στις παραγρά-
φους «Αφαίρεση καπελιέρας» και «Αναδίπλωση καθισμάτων».
εικ. 73A0K0182m
Αφαίρεση καπελιέρας
Συνεχίστε όπως ακολουθεί:
❍ελευθερώστε τα άκρα των δύο ράβδων A-εικ. 72 στήριξης της
καπελιέρας B βγάζοντας τις θηλιές C από τους πείρους στή-
ριξης
❍ελευθερώστε τους πείρους A-εικ. 73 που βρίσκονται στο εξω-
τερικό μέρος του ραφιού, στη συνέχεια αφαιρέστε την καπε-
λιέρα προς τα έξω
❍αφού την αφαιρέσετε η καπελιέρα μπορεί να τοποθετηθεί
εγκάρσια μέσα στο πορτμπαγκάζ ή μεταξύ των μπροστινών κα-
θισμάτων και των αναδιπλωμένων μαξιλαριών των πίσω καθι-
σμάτων (με το πορτμπαγκάζ πλήρως διευρυμένο).
001-130 Alfa Giulietta GR 5ed 27-07-2010 9:56 Pagina 103
