2010.5 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA
183

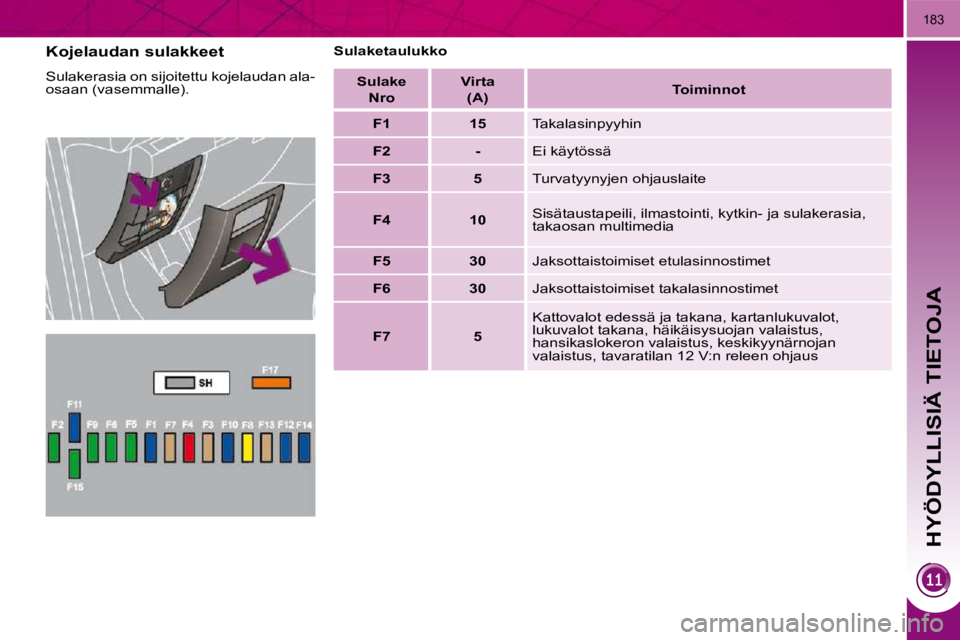

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan ala-
osaan (vasemmalle). Sulaketaulukko

Sulake

Nro
Virta
(A)
Toiminnot

F1 15 Takalasinpyyhin

F2 - Ei käytössä

F3 5 Turvatyynyjen ohjauslaite

F4 10 Sisätaustapeili, ilmastointi, kytkin- ja sulakerasia,
takaosan multimedia

F5 30 Jaksottaistoimiset etulasinnostimet

F6 30 Jaksottaistoimiset takalasinnostimet

F7 5 Kattovalot edessä ja takana, kartanlukuvalot,
lukuvalot takana, häikäisysuojan valaistus,
hansikaslokeron valaistus, keskikyynärnojan
valaistus, tavaratilan 12 V:n releen ohjaus

HYÖDYLLISIÄ TIETOJA
184

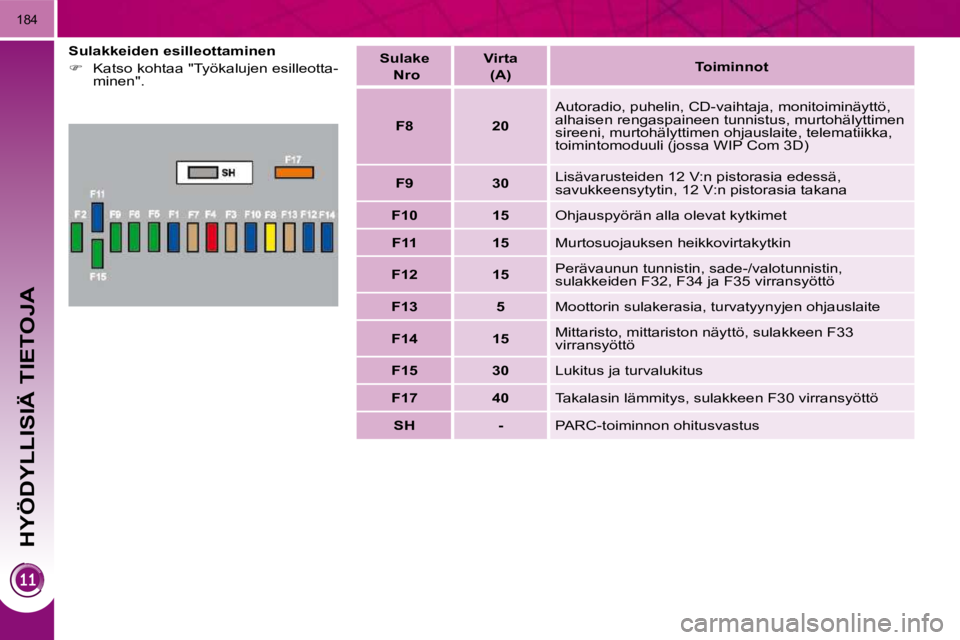

Sulakkeiden esilleottaminen

 Katso kohtaa "Työkalujen esilleotta-
minen".
Sulake


Nro
Virta

(A)
Toiminnot

F8 20 Autoradio, puhelin, CD-vaihtaja, monitoiminäyttö,
alhaisen rengaspaineen tunnistus, murtohälyttimen
sireeni, murtohälyttimen ohjauslaite, telematiikka,
toimintomoduuli (jossa WIP Com 3D)

F9 30 Lisävarusteiden 12 V:n pistorasia edessä,
savukkeensytytin, 12 V:n pistorasia takana

F10 15 Ohjauspyörän alla olevat kytkimet

F11 15 Murtosuojauksen heikkovirtakytkin

F12 15 Perävaunun tunnistin, sade-/valotunnistin,
sulakkeiden F32, F34 ja F35 virransyöttö

F13 5 Moottorin sulakerasia, turvatyynyjen ohjauslaite

F14 15 Mittaristo, mittariston näyttö, sulakkeen F33
virransyöttö

F15 30 Lukitus ja turvalukitus

F17 40 Takalasin lämmitys, sulakkeen F30 virransyöttö

SH - PARC-toiminnon ohitusvastus

HYÖDYLLISIÄ TIETOJA
185

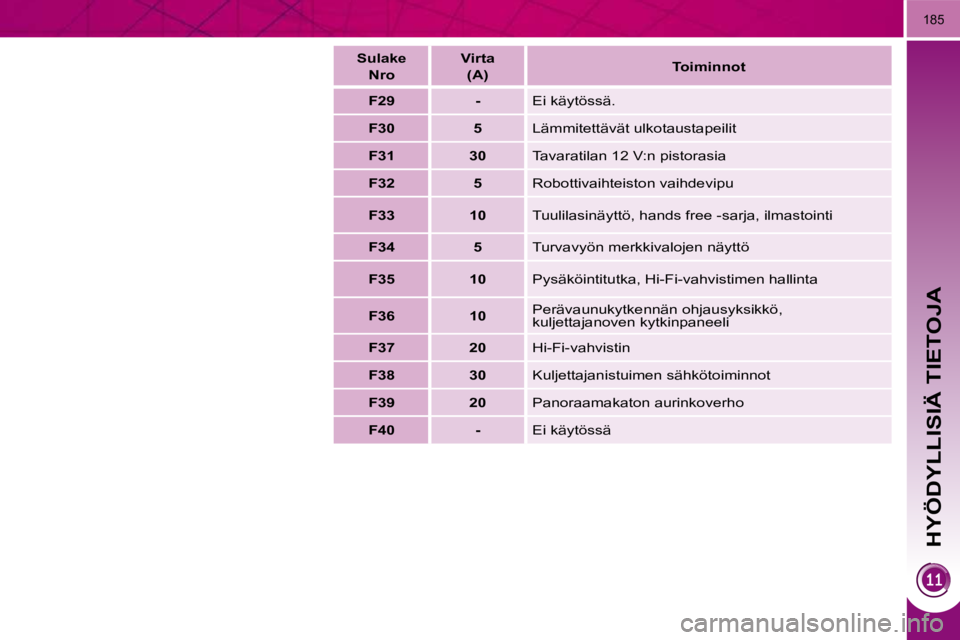

Sulake
Nro
Virta
(A) Toiminnot

F29 - Ei käytössä.

F30 5 Lämmitettävät ulkotaustapeilit

F31 30 Tavaratilan 12 V:n pistorasia

F32 5 Robottivaihteiston vaihdevipu

F33 10 Tuulilasinäyttö, hands free -sarja, ilmastointi

F34 5 Turvavyön merkkivalojen näyttö

F35 10 Pysäköintitutka, Hi-Fi-vahvistimen hallinta

F36 10 Perävaunukytkennän ohjausyksikkö,
kuljettajanoven kytkinpaneeli

F37 20 Hi-Fi-vahvistin

F38 30 Kuljettajanistuimen sähkötoiminnot

F39 20 Panoraamakaton aurinkoverho

F40 - Ei käytössä

HYÖDYLLISIÄ TIETOJA
186
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla).
Sulakkeiden esilleottaminen

 Irrota kansi.

 Vaihda sulake (katso ao. kohtaa).

 Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä. Sulaketaulukko

Sulake

Nro
Virta
(A)
Toiminnot

F1 20 Moottorin ohjauslaitteen virransyöttö,
suihkutuspumpun magneettiventtiilit ja
pakokaasunpuhdistusventtiili (EGR) (2 l HDI 16V),
suihkutusventtiilit (2 l HDI 16V)

F2 15 Äänimerkki

F3 10 Etu- ja takalasin pesulaite

F4 1 0 Huomiovalot

F5 15 Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö (1,6 l
THP 16V), huohottimen lämmitin (1,6 l THP 16V),
dieselpolttoaineen lämmitin (1,6 l HDI 16V)

F6 10 Diagnoosipistoke, suunnattavat ajovalot,
hiukkassuodattimen pumppu (diesel), "Distance
alert", jäähdytysnesteen tason tunnistin, sivupeilien
säätökytkin

F7 10 Ohjaustehostimen ohjausyksikkö,
automaattivaihteisto, suunnattavien ajovalojen
korkeudensäätö

F8 20 Käynnistimen ohjaus

F9 10 Kytkin- ja jarrupoljinten kytkimet

F10 30 Moottorin ohjauslaitteen toimilaitteet (bensiini:
sytytyskelat, magneettiventtiilit, happitunnistimet,
suihkutussuuttimet, lämmittimet, polttoainepumppu,
ohjattu termostaatti) (diesel: magneettiventtiilit,
lämmittimet)

F11 40 Ilmastointilaitteen puhallin

HYÖDYLLISIÄ TIETOJA
187

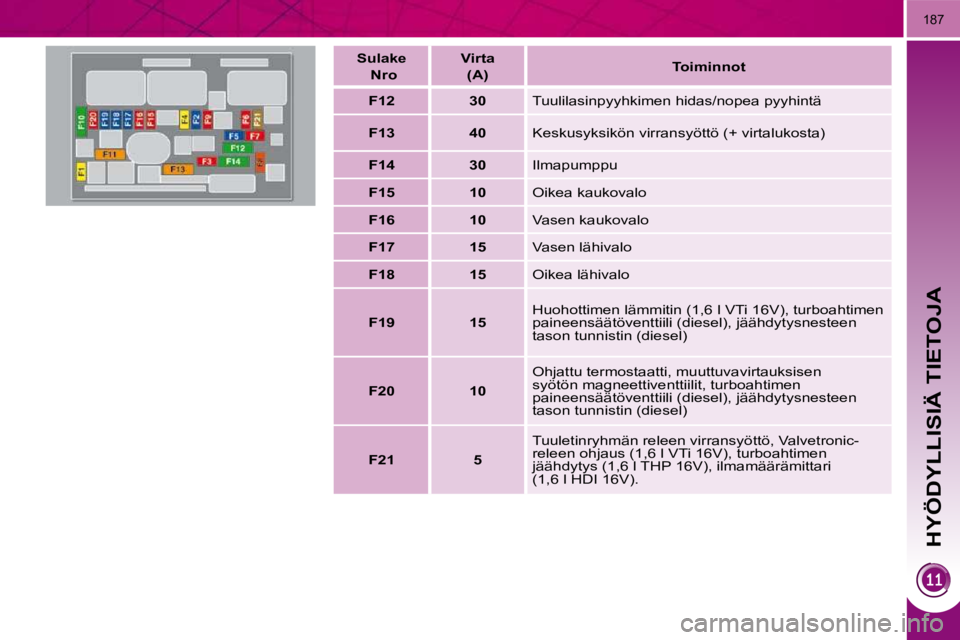

Sulake


Nro Virta

(A)
Toiminnot

F12 30 Tuulilasinpyyhkimen hidas/nopea pyyhintä

F13 40 Keskusyksikön virransyöttö (+ virtalukosta)

F14 30 Ilmapumppu

F15 10 Oikea kaukovalo

F16 10 Vasen kaukovalo

F17 15 Vasen lähivalo

F18 15 Oikea lähivalo

F19 15 Huohottimen lämmitin (1,6 l VTi 16V), turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F20 10 Ohjattu termostaatti, muuttuvavirtauksisen
syötön magneettiventtiilit, turboahtimen
paineensäätöventtiili (diesel), jäähdytysnesteen
tason tunnistin (diesel)

F21 5 Tuuletinryhmän releen virransyöttö, Valvetronic-
releen ohjaus (1,6 l VTi 16V), turboahtimen
jäähdytys (1,6 l THP 16V), ilmamäärämittari
(1,6 l HDI 16V).

HYÖDYLLISIÄ TIETOJA
188

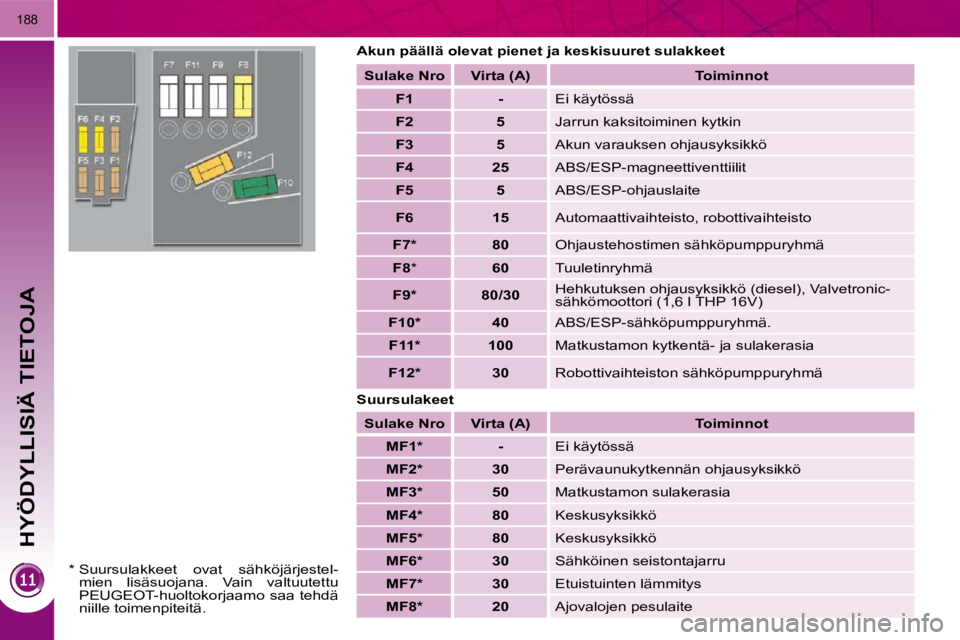

Akun päällä olevat pienet ja keskisuuret sulakkeet
Suursulakeet
Sulake

Nro Virta (A) Toiminnot

F1 - Ei käytössä

F2 5 Jarrun kaksitoiminen kytkin

F3 5 Akun varauksen ohjausyksikkö

F4 25 ABS/ESP-magneettiventtiilit

F5 5 ABS/ESP-ohjauslaite

F6 15 Automaattivaihteisto, robottivaihteisto

F7 * 80 Ohjaustehostimen sähköpumppuryhmä

F8 * 60 Tuuletinryhmä

F9 * 80/30 Hehkutuksen ohjausyksikkö (diesel), Valvetronic-
sähkömoottori (1,6 l THP 16V)

F10 * 40 ABS/ESP-sähköpumppuryhmä.

F11 * 100 Matkustamon kytkentä- ja sulakerasia

F12 * 30 Robottivaihteiston sähköpumppuryhmä

Sulake

Nro Virta (A)
Toiminnot

MF1 * - Ei käytössä

MF2 * 30 Perävaunukytkennän ohjausyksikkö

MF3 * 50 Matkustamon sulakerasia

MF4 * 80 Keskusyksikkö

MF5 * 80 Keskusyksikkö

MF6 * 30 Sähköinen seistontajarru

MF7 * 30 Etuistuinten lämmitys

MF8 * 20 Ajovalojen pesulaite
* Suursulakkeet ovat sähköjärjestel-
mien lisäsuojana. Vain valtuutettu
PEUGEOT-huoltokorjaamo saa tehdä
niille toimenpiteitä.

HYÖDYLLISIÄ TIETOJA

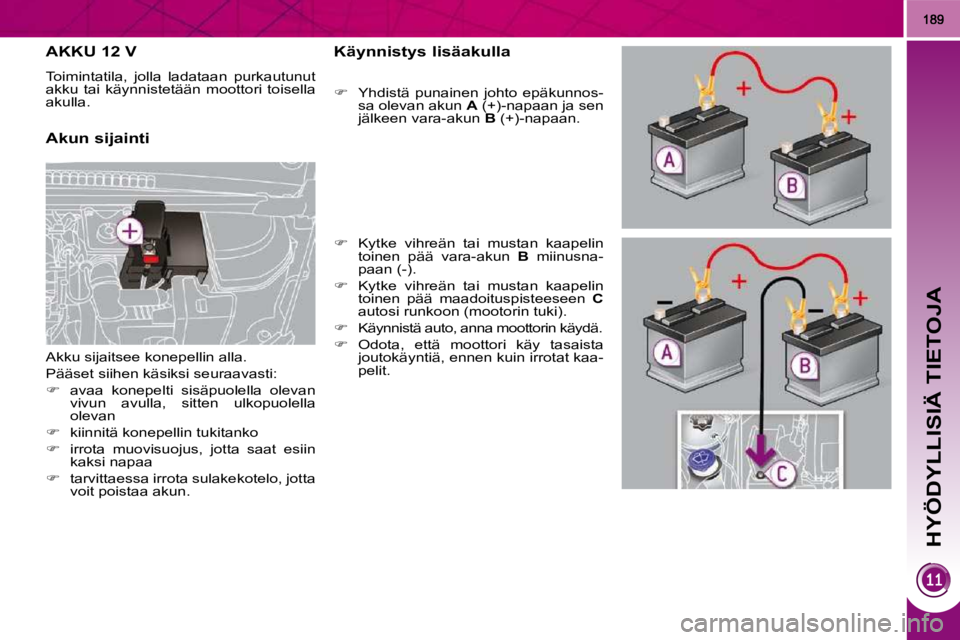

AKKU 12 V
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnos-
sa olevan akun A (+)-napaan ja sen
jälkeen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
autosi runkoon (mootorin tuki).

 Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan
vivun avulla, sitten ulkopuolella
olevan

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa

 tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.

HYÖDYLLISIÄ TIETOJA
190

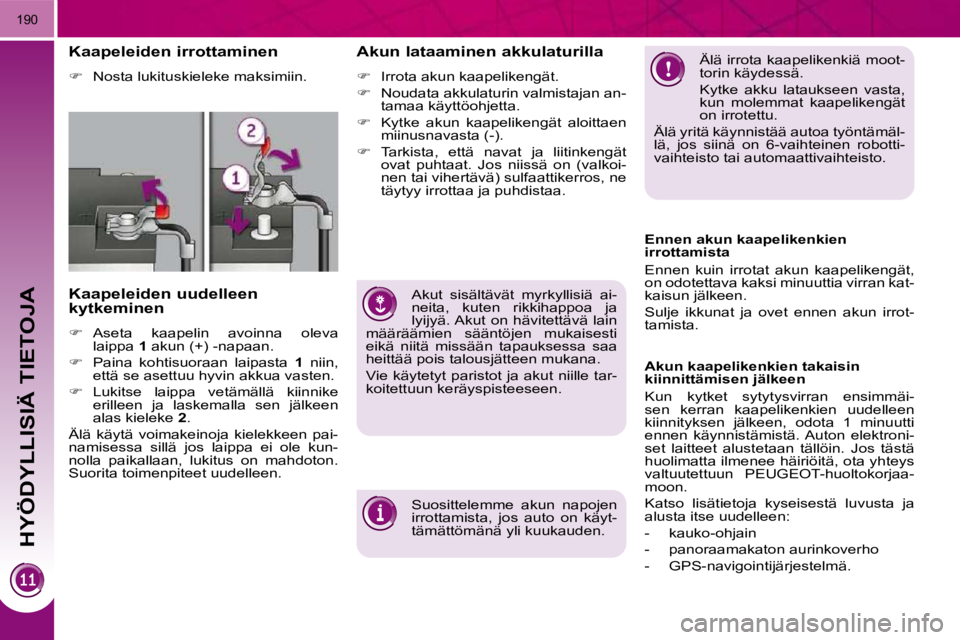

Kaapeleiden irrottaminen

 Nosta lukituskieleke maksimiin.
Kaapeleiden uudelleen
kytkeminen

 Aseta kaapelin avoinna oleva
laippa 1 akun (+) -napaan.

 Paina kohtisuoraan laipasta 1 niin,
että se asettuu hyvin akkua vasten.

 Lukitse laippa vetämällä kiinnike
erilleen ja laskemalla sen jälkeen
alas kieleke 2 .
Älä käytä voimakeinoja kielekkeen pai-
namisessa sillä jos laippa ei ole kun-
nolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen. Älä irrota kaapelikenkiä moot-
torin käydessä.
Kytke akku lataukseen vasta,
kun molemmat kaapelikengät
on irrotettu.
Älä yritä käynnistää autoa työntämäl-
lä, jos siinä on 6-vaihteinen robotti-
vaihteisto tai automaattivaihteisto.
Akut sisältävät myrkyllisiä ai-
neita, kuten rikkihappoa ja
lyijyä. Akut on hävitettävä lain
määräämien sääntöjen mukaisesti
eikä niitä missään tapauksessa saa
heittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tar-
koitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akun kaapelikengät.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelikengät aloittaen
miinusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Suosittelemme akun napojen
irrottamista, jos auto on käyt-
tämättömänä yli kuukauden. Ennen akun kaapelikenkien
irrottamista
Ennen kuin irrotat akun kaapelikengät,
on odotettava kaksi minuuttia virran kat-
kaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrot-
tamista.
Akun kaapelikenkien takaisin
kiinnittämisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran kaapelikenkien uudelleen
kiinnityksen jälkeen, odota 1 minuutti
ennen käynnistämistä. Auton elektroni-
set laitteet alustetaan tällöin. Jos tästä
huolimatta ilmenee häiriöitä, ota yhteys
valtuutettuun PEUGEOT-huoltokorjaa-
moon.
Katso lisätietoja kyseisestä luvusta ja
alusta itse uudelleen:
- kauko-ohjain
- panoraamakaton aurinkoverho
- GPS-navigointijärjestelmä.
