2010.5 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA

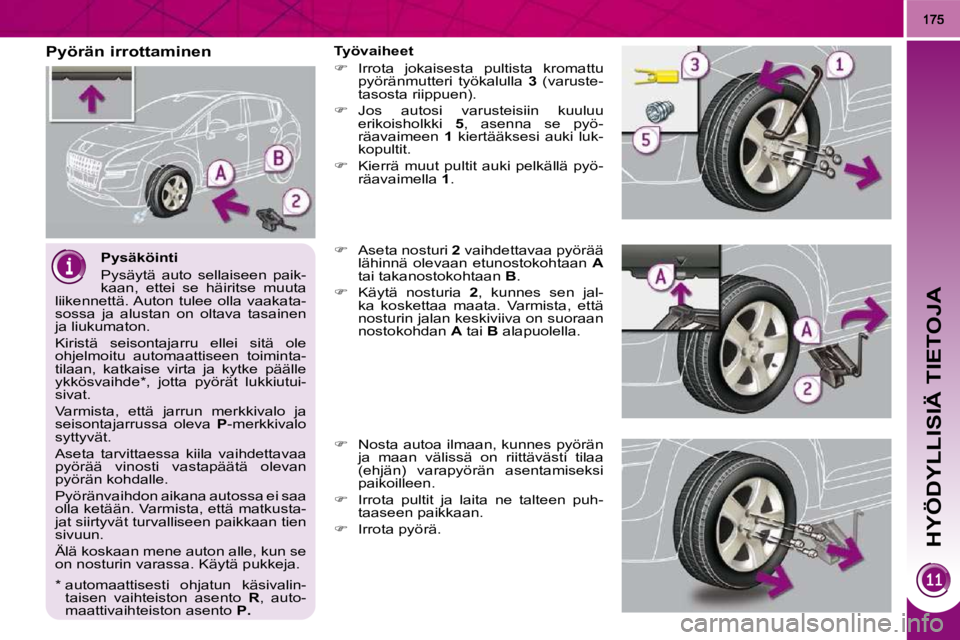

Pysäköinti
Pysäytä auto sellaiseen paik-
kaan, ettei se häiritse muuta
liikennettä. Auton tulee olla vaakata-
sossa ja alustan on oltava tasainen
ja liukumaton.
Kiristä seisontajarru ellei sitä ole
ohjelmoitu automaattiseen toiminta-
tilaan, katkaise virta ja kytke päälle
ykkösvaihde * , jotta pyörät lukkiutui-
sivat.
Varmista, että jarrun merkkivalo ja
seisontajarrussa oleva P -merkkivalo
syttyvät.
Aseta tarvittaessa kiila vaihdettavaa
pyörää vinosti vastapäätä olevan
pyörän kohdalle.
Pyöränvaihdon aikana autossa ei saa
olla ketään. Varmista, että matkusta-
jat siirtyvät turvalliseen paikkaan tien
sivuun.
Älä koskaan mene auton alle, kun se
on nosturin varassa. Käytä pukkeja.
Pyörän irrottaminen
Työvaiheet

 Irrota jokaisesta pultista kromattu
pyöränmutteri työkalulla 3 (varuste-
tasosta riippuen).

 Jos autosi varusteisiin kuuluu
erikoisholkki 5 , asenna se pyö-
räavaimeen 1 kiertääksesi auki luk-
kopultit.

 Kierrä muut pultit auki pelkällä pyö-
räavaimella 1 .

 Aseta nosturi 2 vaihdettavaa pyörää
lähinnä olevaan etunostokohtaan A
tai takanostokohtaan B .

 Käytä nosturia 2 , kunnes sen jal-
ka koskettaa maata. Varmista, että
nosturin jalan keskiviiva on suoraan
nostokohdan A tai B alapuolella.

 Nosta autoa ilmaan, kunnes pyörän
ja maan välissä on riittävästi tilaa
(ehjän) varapyörän asentamiseksi
paikoilleen.

 Irrota pultit ja laita ne talteen puh-
taaseen paikkaan.

 Irrota pyörä.
* automaattisesti ohjatun käsivalin- taisen vaihteiston asento R , auto-
maattivaihteiston asento P
.

HYÖDYLLISIÄ TIETOJA
176

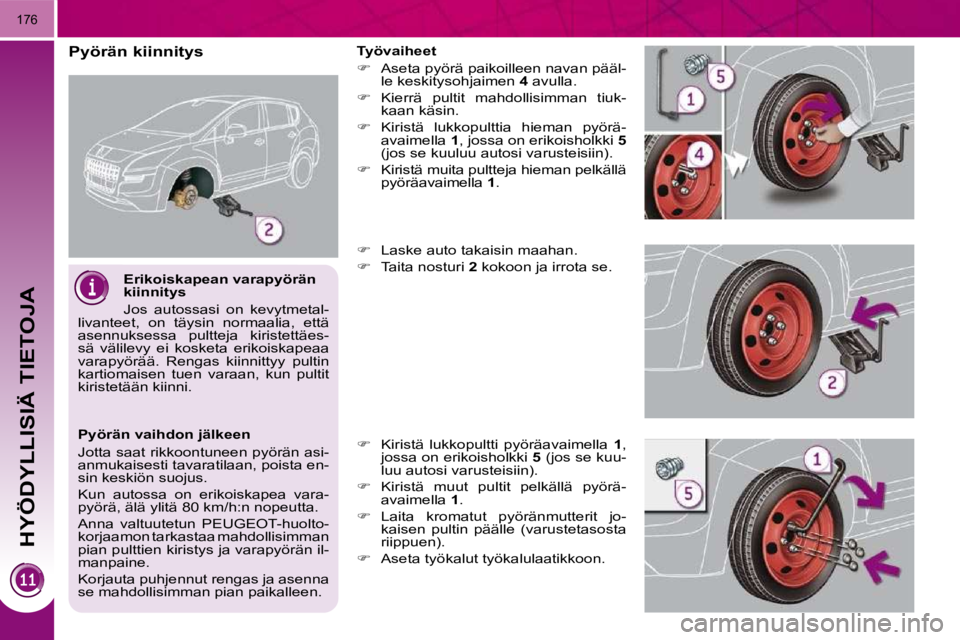

Erikoiskapean varapyörän
kiinnitys
Jos autossasi on kevytmetal-
livanteet, on täysin normaalia, että
asennuksessa pultteja kiristettäes-
sä välilevy ei kosketa erikoiskapeaa
varapyörää. Rengas kiinnittyy pultin
kartiomaisen tuen varaan, kun pultit
kiristetään kiinni.
Pyörän kiinnitys
Työvaiheet

 Aseta pyörä paikoilleen navan pääl-
le keskitysohjaimen 4 avulla.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.

 Kiristä lukkopulttia hieman pyörä-
avaimella 1 , jossa on erikoisholkki 5
(jos se kuuluu autosi varusteisiin).

 Kiristä muita pultteja hieman pelkällä
pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 5 (jos se kuu-
luu autosi varusteisiin).

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Laita kromatut pyöränmutterit jo-
kaisen pultin päälle (varustetasosta
riippuen).

 Aseta työkalut työkalulaatikkoon.
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän asi-
anmukaisesti tavaratilaan, poista en-
sin keskiön suojus.
Kun autossa on erikoiskapea vara-
pyörä, älä ylitä 80 km/h:n nopeutta.
Anna valtuutetun PEUGEOT-huolto-
korjaamon tarkastaa mahdollisimman
pian pulttien kiristys ja varapyörän il-
manpaine.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.

HYÖDYLLISIÄ TIETOJA
177
Sähköiskun vaara
Kaasupurkausvalot (D1S-35W)
on vaihdatettava valtuutetussa
PEUGEOT-huoltokorjaamossa.
LAMPUN VAIHTAMINEN
Malli, jossa on halogeenivalot

1. Suuntavalot
(HP24 keltainen-24W).

2. Lähivalot (H7-55 W).

3. Kaukovalot (H7-55 W).

4. Huomiovalot (HP24-24W).

5. Sumuvalot (PS24-24W).

6. Seisontavalot (W5-5W).
1. Suuntavalot
(HP24 keltainen-24W) .

2. Lähivalot/kääntyvät kaukovalot
(D1S-35W).

3. Huomiovalot/seisontavalot
(P21/5 W).

4. Sumuvalot (PS24-24W).
Malli, jossa on kaasupu
rkausvalot ja
suunnattavat valonheittimet Valonheittimien lasipinta on
polykarbonaattia, joka on kä-
sitelty suojalakalla:

 älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä puh-
distusaineella tai liuotinaineella,

 käytä pesusientä ja saippuavettä,

 kun käytät painepesua pinttynei-
siin likatahroihin, älä suihkuta va-
lonheittimiin, lamppuihin ja niiden
ympäristöön, etteivät niiden lak-
kapinta ja tiivisteet vahingoitu.
Etuvalot

 Älä koske sormin halogeenipoltti-
mon lasiosaan, vaan käytä nuk-
kaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina joitakin
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen poltti-
moon, joka on samaa tyyppiä ja omi-
naisuuksiltaan sama kuin edellinen.

HYÖDYLLISIÄ TIETOJA
178

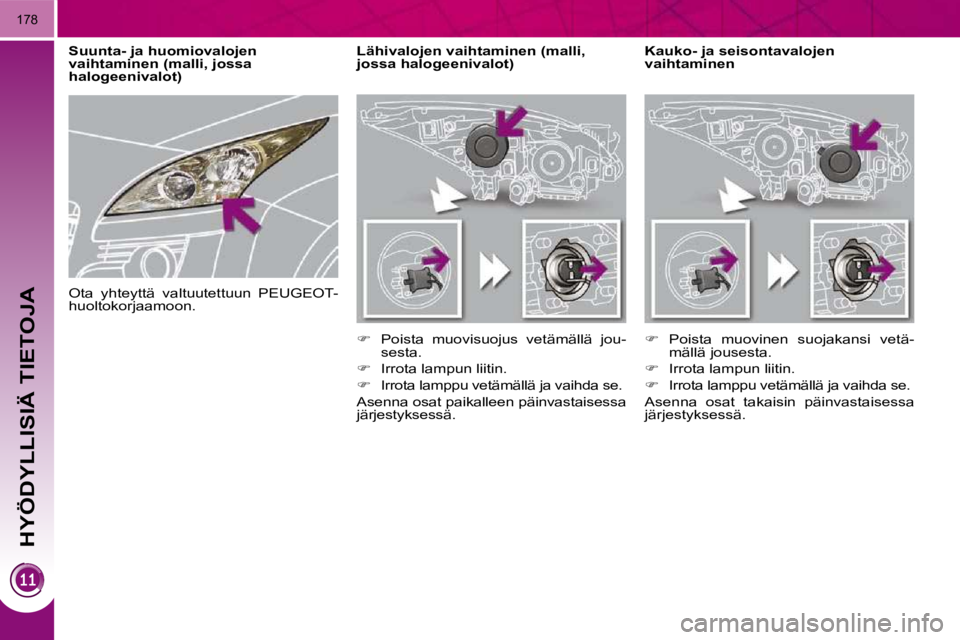

Kauko- ja seisontavalojen
vaihtaminen
Lähivalojen vaihtaminen (malli,
jossa halogeenivalot)

 Poista muovisuojus vetämällä jou-
sesta.

 Irrota lampun liitin.

 Irrota lamppu vetämällä ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.
 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Suunta- ja huomiovalojen
vaihtaminen (malli, jossa
halogeenivalot)
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

HYÖDYLLISIÄ TIETOJA
179

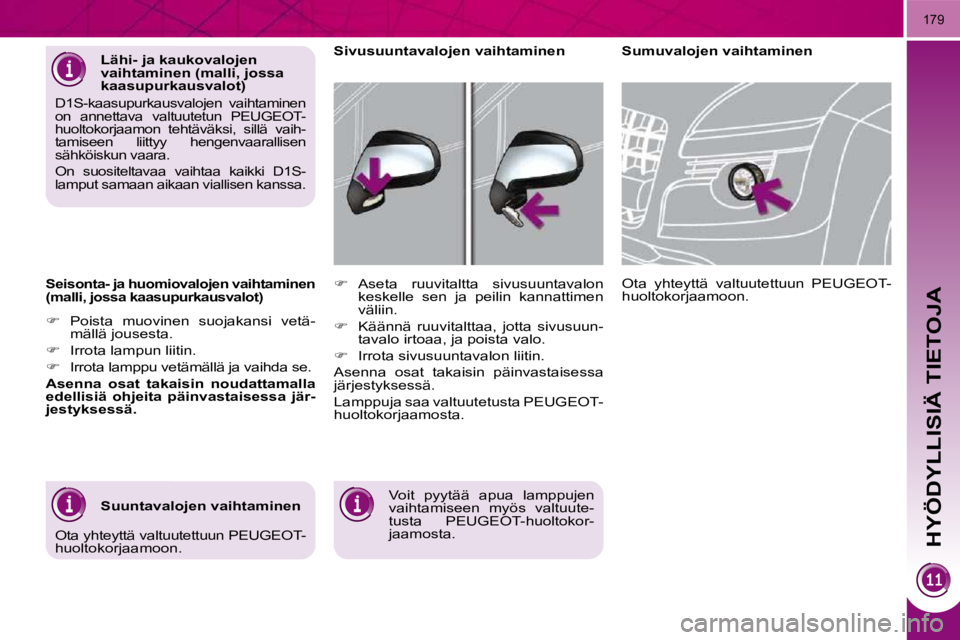

Seisonta- ja huomiovalojen vaihtaminen
(malli, jossa kaasupurkausvalot)

 Poista muovinen suojakansi vetä-
mällä jousesta.

 Irrota lampun liitin.

 Irrota lamppu vetämällä ja vaihda se.
Asenna osat takaisin noudattamalla
edellisiä ohjeita päinvastaisessa jär-
jestyksessä. Sumuvalojen vaihtaminen
Voit pyytää apua lamppujen
vaihtamiseen myös valtuute-
tusta PEUGEOT-huoltokor-
jaamosta. Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

 Aseta ruuvitaltta sivusuuntavalon
keskelle sen ja peilin kannattimen
väliin.

 Käännä ruuvitalttaa, jotta sivusuun-
tavalo irtoaa, ja poista valo.

 Irrota sivusuuntavalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa valtuutetusta PEUGEOT-
huoltokorjaamosta.
Sivusuuntavalojen vaihtaminen
Suuntavalojen vaihtaminen
Lähi- ja kaukovalojen
vaihtaminen (malli, jossa
kaasupurkausvalot)
D1S-kaasupurkausvalojen vaihtaminen
on annettava valtuutetun PEUGEOT-
huoltokorjaamon tehtäväksi, sillä vaih-
tamiseen liittyy hengenvaarallisen
sähköiskun vaara.
On suositeltavaa vaihtaa kaikki D1S-
lamput samaan aikaan viallisen kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon.

HYÖDYLLISIÄ TIETOJA
180

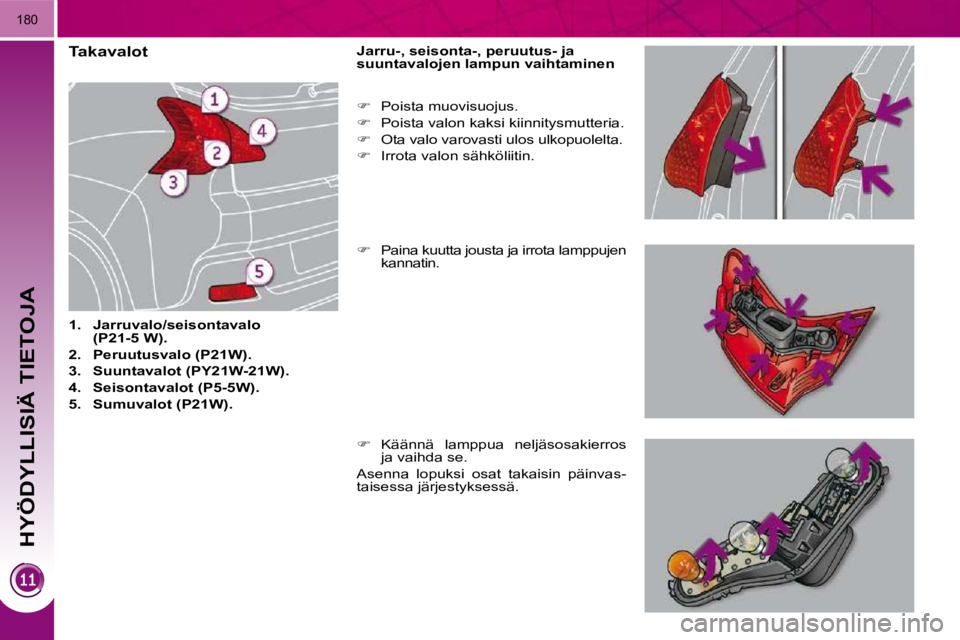

Takavalot

1. Jarruvalo/seisontavalo
(P21-5 W)
.

2. Peruutusvalo (P21W).

3. Suuntavalot (PY21W-21W)
.

4. Seisontavalot (P5-5W)
.

5. Sumuvalot (P21W)
. Jarru-, seisonta-, peruutus- ja
suuntavalojen lampun vaihtaminen

 Paina kuutta jousta ja irrota lamppujen
kannatin.

 Poista muovisuojus.

 Poista valon kaksi kiinnitysmutteria.

 Ota valo varovasti ulos ulkopuolelta.

 Irrota valon sähköliitin.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.

HYÖDYLLISIÄ TIETOJA

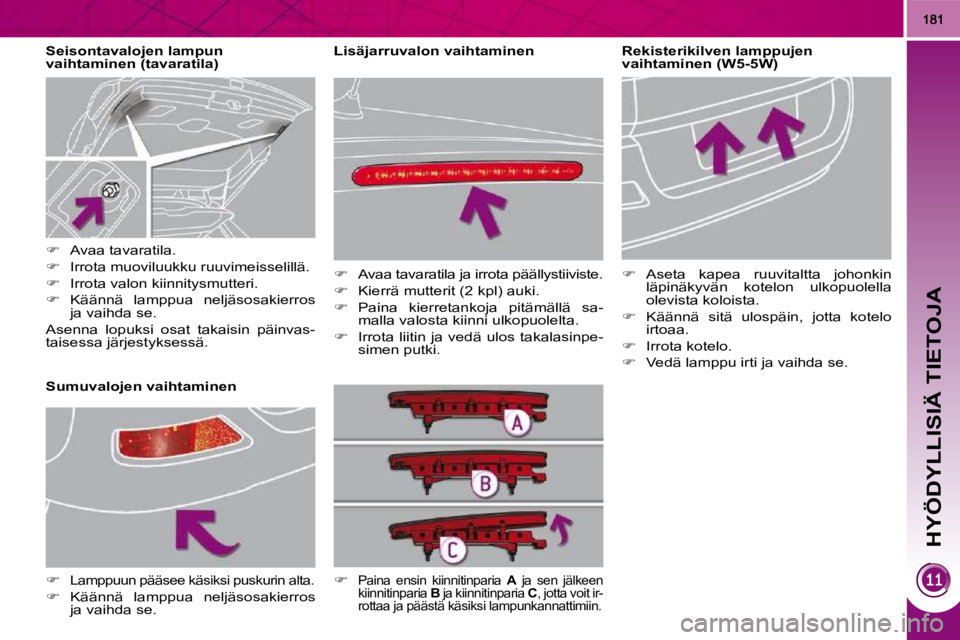

Rekisterikilven lamppujen
vaihtaminen (W5-5W)
Seisontavalojen lampun
vaihtaminen (tavaratila)
Sumuvalojen vaihtaminen

 Avaa tavaratila.

 Irrota muoviluukku ruuvimeisselillä.

 Irrota valon kiinnitysmutteri.

 Käännä lamppua neljäsosakierros
ja vaihda se.
Asenna lopuksi osat takaisin päinvas-
taisessa järjestyksessä.


Lamppuun pääsee käsiksi puskurin alta.

 Käännä lamppua neljäsosakierros
ja vaihda se.
 Aseta kapea ruuvitaltta johonkin
läpinäkyvän kotelon ulkopuolella
olevista koloista.

 Käännä sitä ulospäin, jotta kotelo
irtoaa.

 Irrota kotelo.

 Vedä lamppu irti ja vaihda se.


Paina ensin kiinnitinparia A ja sen jälkeen
kiinnitinparia B ja kiinnitinparia C , jotta voit ir-
rottaa ja päästä käsiksi lampunkannattimiin.
Lisäjarruvalon vaihtaminen

 Avaa tavaratila ja irrota päällystiiviste.

 Kierrä mutterit (2 kpl) auki.

 Paina kierretankoja pitämällä sa-
malla valosta kiinni ulkopuolelta.

 Irrota liitin ja vedä ulos takalasinpe-
simen putki.

HYÖDYLLISIÄ TIETOJA
182

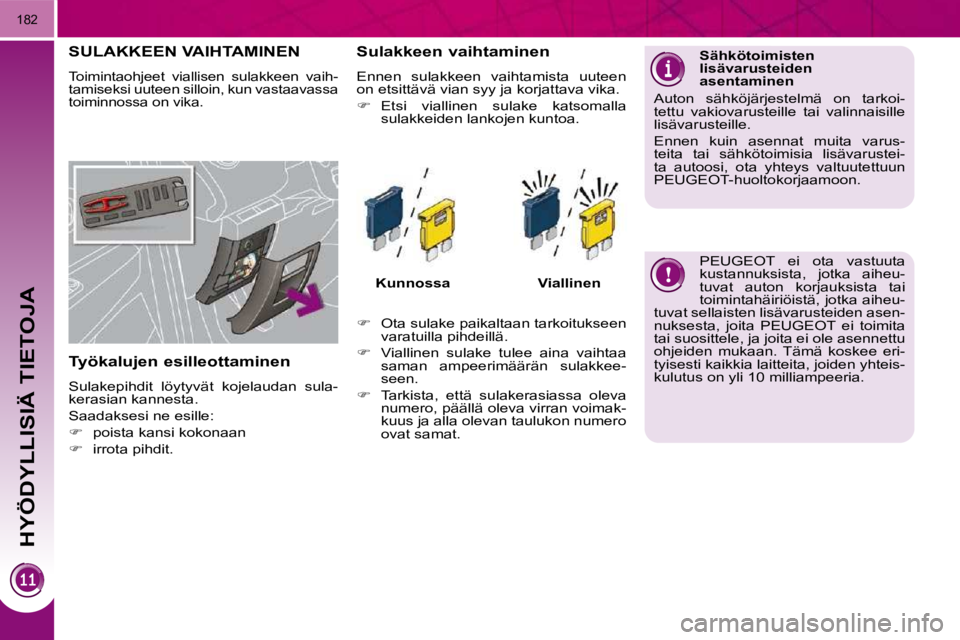

SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavassa
toiminnossa on vika.
Työkalujen esilleottaminen
Sulakepihdit löytyvät kojelaudan sula-
kerasian kannesta.
Saadaksesi ne esille:

 poista kansi kokonaan

 irrota pihdit. Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.

 Etsi viallinen sulake katsomalla
sulakkeiden lankojen kuntoa.

Kunnossa Viallinen

 Ota sulake paikaltaan tarkoitukseen
varatuilla pihdeillä.

 Viallinen sulake tulee aina vaihtaa
saman ampeerimäärän sulakkee-
seen.

 Tarkista, että sulakerasiassa oleva
numero, päällä oleva virran voimak-
kuus ja alla olevan taulukon numero
ovat samat. Sähkötoimisten
lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoi-
tettu vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varus-
teita tai sähkötoimisia lisävarustei-
ta autoosi, ota yhteys valtuutettuun
PEUGEOT-huoltokorjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheu-
tuvat auton korjauksista tai
toimintahäiriöistä, jotka aiheu-
tuvat sellaisten lisävarusteiden asen-
nuksesta, joita PEUGEOT ei toimita
tai suosittele, ja joita ei ole asennettu
ohjeiden mukaan. Tämä koskee eri-
tyisesti kaikkia laitteita, joiden yhteis-
kulutus on yli 10 milliampeeria.
