2010.5 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

HYÖDYLLISIÄ TIETOJA
168
Renkaan paikkaaminen

 Katkaise sytytysvirta.

 Kierrä valitsin A paikkaus-
asentoon.

 Varmista, että kytkin B on
asennossa "O" .
1. Paikkaaminen

 Pyöritä valkoinen letku G kokonaan
auki.

 Ruuvaa valkoisen letkun korkki
auki.

 Liitä valkoinen letku korjattavan pyö-
rän venttiiliin.
 Kiinnitä kompressorin pistoke auton
12 V:n pistorasiaan.

 Käynnistä auto ja anna moottorin
käydä.
Älä poista renkaan mahdolli-
sesti läpäisseitä vieraita esi-
neitä. Huomioi, että tuote on myrkyl-
listä nieltynä (sisältää muun
muassa etyleeniglykolia ja ko-lofonia) ja ärsyttää silmiä.
Säilytä tuotetta poissa lasten ulottu-
vilta.

HYÖDYLLISIÄ TIETOJA
169

 Irrota kompressori ja kiinnitä valkoi-
sen letkun korkki takaisin paikoil-
leen.
Huolehdi, ettei neste tahraa autoa. Säilytä kompressori käden ulottuvilla.

 Aja autolla välittömästi noin viisi ki-
lometriä alhaisella nopeudella (20-
60 km/h), jotta rengas paikkaantuu.

 Pysähdy ja tarkasta paikkaus sekä
rengaspaine kompressorin avulla.

 Käynnistä kompressori kääntämällä
kytkintä B asentoon "I" , kunnes ren-
kaan paine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella renkaaseen. Älä irrota venttiilin let-
kua toimenpiteen aikana (roiskeiden
estämiseksi).
Mikäli noin 5 - 7 minuutin ku-
luttua rengaspaine ei nouse,
pyörää ei voi korjata. Ota yh-
teyttä valtuutettuun PEUGEOT-huol-
tokorjaamoon vian korjaamiseksi. Rengaspaineen
valvontajärjestelmä
Jos ajoneuvossa on rengaspaineen
valvontajärjestelmä, sen merkkivalo palaa
aina siitä lähtien, kun rengas on korjattu, siihen
asti, kunnes järjestelmä on alustettu uudelleen
valtuutetussa PEUGEOT-huoltokorjaamossa.

HYÖDYLLISIÄ TIETOJA
170

 Mene mahdollisimman nope-
asti valtuutettuun PEUGEOT-
huoltokorjaamoon.
Kerro mekaanikolle, että olet käyttä-
nyt tätä paikkaussarjaa. Mekaanikko
tekee rengastarkastuksen ja diag-
noosin, minkä jälkeen hän kertoo,
voidaanko rengas korjata vai onko
se vaihdettava.

 Kierrä valitsin A ilmantäyttö-
asentoon.

 Pyöritä musta letku H koko-
naan auki.

 Liitä musta letku suoraan korjatun
pyörän venttiiliin.
 Kiinnitä kompressorin pistoke uu-
delleen auton 12 V:n pistorasiaan.

 Käynnistä auto uudelleen ja anna
moottorin käydä.
 Säädä rengaspainetta kompressorin
avulla (täytä kääntämällä kytkintä B
asentoon "I" , tyhjennä kääntämällä
kytkin B asentoon "O" ja painamal-
la painiketta C ) auton rengaspaine-
tarran ohjeiden mukaisesti (sijaitsee
kuljettajan oven tasolla).
Jos paine laskee jatkuvasti, vuoto ei ole hyvin tukittu; ota yhteys val-
tuutettuun PEUGEOT-huoltokorjaa-
moon vian korjaamiseksi.

 Irrota paikkaussarja ja laita se pai-
kalleen.

 Aja alhaisella nopeudella (enintään
80 km/h) enintään noin 200 kilometriä.
2. Ilmantäyttö

HYÖDYLLISIÄ TIETOJA
171
Patruunan ottaminen esille

 Siirrä musta letku syrjään.

 Irrota valkoisen letkun taivutettu
kanta.

 Pidä kompressoria pystysuorassa.

 Kierrä patruuna auki alaosasta.
Varo nestevuotoja.
Täyttöpulloon on merkitty nes-
teen viimeinen käyttöpäivä-
määrä.
Nestepatruuna on tarkoitettu kerral-
la käytettäväksi. Sitä ei saa säilyttää
avattuna, korvaa käytetty patruuna
uudella.
Älä heitä patruunaa pois käytön
jälkeen, vaan vie se valtuutettuun
PEUGEOT-huoltokorjaamoon tai muu-
hun hyväksyttyyn keräyspisteeseen.
Muista hankkia uusi patruuna valtuu-
tetusta PEUGEOT-merkkiliikkeestä. Ilmanpaineen tarkastaminen/
tilapäinen täyttö

 Käännä valitsin A ilmantäyt-
töasentoon.

 Pyöritä musta letku H koko-
naan auki.

 Kiinnitä musta letku renkaan tai
muun varusteen venttiiliin.
Ota tarvittaessa käyttöön jokin sarjan mukana tulleista suukappaleista.
Kompressoria voi käyttää myös, ilman
paikkauspatruunaa:
- renkaiden ilmanpaineen tarkasta-
mista tai niiden tilapäistä täyttöä tai
- muiden varusteiden täyttämistä varten.

 Kytke kompressorin sähkökosketin
ajoneuvon 12 V:n pistorasiaan.


Käynnistä auto ja jätä moottori käyntiin.

 Säädä ilmanpainetta kompressorin
avulla (täytä kääntämälllä kytkin B
asentoon "I" , tyhjennä kääntämällä
kytkin B asentoon "O" ja painamalla
painiketta C ) auton tai muun varus-
teen ilmanpainetarran mukaisesti.

 Irrota kompressori ja aseta se säily-
tyspaikkaansa.

HYÖDYLLISIÄ TIETOJA
172
PYÖRÄN VAIHTAMINEN *
Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratila

 aseta tavaratilan liikkuva välipohja
vinoon (katso luku "Säilytystilat")

 nosta tavaratilan välipohja ylös

 kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

 poista muovinen säilytyslaatikko

 irrota työkalulaatikko kiinnikkeistä
vetämällä ylöspäin.
Työkalujen sijainti
Viallisen pyörän korvaaminen varapyö-
rällä auton mukana toimitettujen työka-
lujen avulla.

 Helpota työtä poistamalla tavaratilan
liikkuva välipohja.

 Kierrä keltainen keskiruuvi auki.
Jos autossa on JBL-bassokaiutin

 Irrota sähköjohdot ja poista basso-
kaiutin.

 Poista muovinen säilytyslaatikko.
* Kohdemaan mukaan.

HYÖDYLLISIÄ TIETOJA
172
PYÖRÄN VAIHTAMINEN *
Työkalut on sijoitettu tavaratilan väli-
pohjan alle.
Pääset niihin käsiksi seuraavasti:

 avaa tavaratila

 aseta tavaratilan liikkuva välipohja
vinoon (katso luku "Säilytystilat")

 nosta tavaratilan välipohja ylös

 kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

 poista muovinen säilytyslaatikko

 irrota työkalulaatikko kiinnikkeistä
vetämällä ylöspäin.
Työkalujen sijainti
Viallisen pyörän korvaaminen varapyö-
rällä auton mukana toimitettujen työka-
lujen avulla.

 Helpota työtä poistamalla tavaratilan
liikkuva välipohja.

 Kierrä keltainen keskiruuvi auki.
Jos autossa on JBL-bassokaiutin

 Irrota sähköjohdot ja poista basso-
kaiutin.

 Poista muovinen säilytyslaatikko.
* Kohdemaan mukaan.

HYÖDYLLISIÄ TIETOJA
173

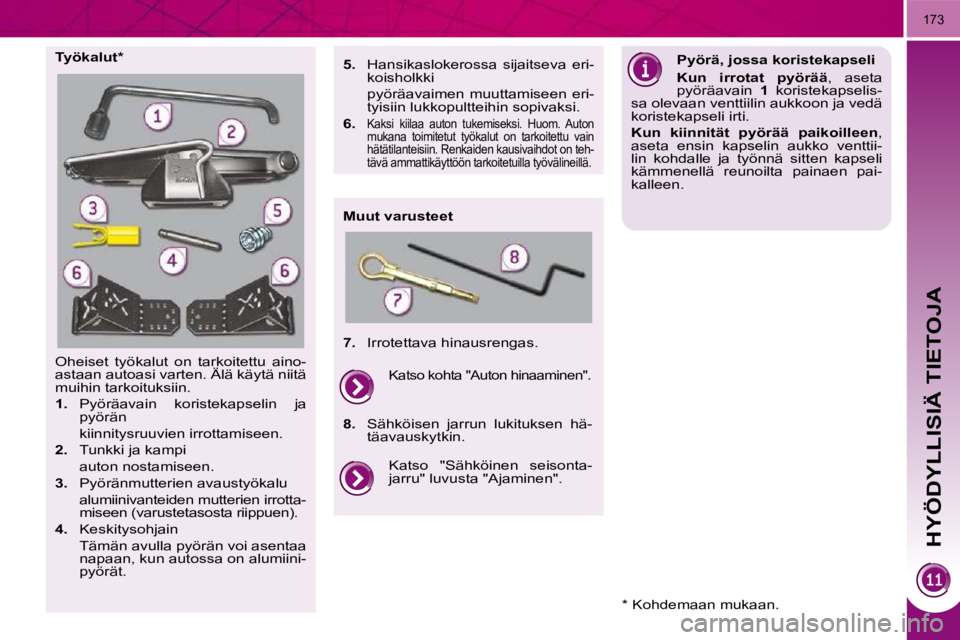

Oheiset työkalut on tarkoitettu aino-
astaan autoasi varten. Älä käytä niitä
muihin tarkoituksiin.

1. Pyöräavain koristekapselin ja
pyörän
kiinnitysruuvien irrottamiseen.

2. Tunkki ja kampi
auton nostamiseen.

3. Pyöränmutterien avaustyökalu
alumiinivanteiden mutterien irrotta- miseen (varustetasosta riippuen).

4. Keskitysohjain
Tämän avulla pyörän voi asentaa napaan, kun autossa on alumiini-
pyörät.
Työkalut *
Muut varusteet Pyörä, jossa koristekapseli

Kun irrotat pyörää , aseta
pyöräavain 1 koristekapselis-
sa olevaan venttiilin aukkoon ja vedä
koristekapseli irti.

Kun kiinnität pyörää paikoilleen ,
aseta ensin kapselin aukko venttii-
lin kohdalle ja työnnä sitten kapseli
kämmenellä reunoilta painaen pai-
kalleen.

5. Hansikaslokerossa sijaitseva eri-
koisholkki
pyöräavaimen muuttamiseen eri- tyisiin lukkopultteihin sopivaksi.

6.
Kaksi kiilaa auton tukemiseksi. Huom. Auton
mukana toimitetut työkalut on tarkoitettu vain
hätätilanteisiin. Renkaiden kausivaihdot on teh-
tävä ammattikäyttöön tarkoitetuilla työvälineillä.

7. Irrotettava hinausrengas.
Katso "Sähköinen seisonta-
jarru" luvusta "Ajaminen".
Katso kohta "Auton hinaaminen".

8. Sähköisen jarrun lukituksen hä-
täavauskytkin.
* Kohdemaan mukaan.

HYÖDYLLISIÄ TIETOJA
174
Varapyörän esilleotto *
Varapyörä on auton tavaratilan lattian
alla.
Varapyörä on kohdemaan mukaan joko
metallivanteella varustettu, kevytmetal-
lia tai erikoiskapea.
Katso esilleotto-ohjeet edellisen sivun
kohdasta Työkalujen sijainti. Varapyörän irrottaminen

 Kierrä keltaista keskiruuvia auki.

 Nosta varapyörää sen takaa itseäsi
kohti.

 Nosta pyörä tavaratilasta.
Varapyörän paikoilleenlaitto

 Nosta pyörä paikoilleen omaan ko-
loonsa.

 Kierrä keltaista keskiruuvia muuta-
ma kierros ja laita se omalle paikal-
leen pyörän keskelle.

 Kiristä keskiruuvi tiukkaan kiinni
kunnes kuuluu ääni, jotta pyörä py-
syy hyvin paikoillaan.

 Aseta työkalulaatikko omalle pai-
kalleen pyörän keskelle ja paina se
kiinnikkeisiin.

 Aseta muovinen säilytyslaatikko
paikalleen.
Rengaspaineen
tarkkailujärjestelmä
Varapyörässä ei ole anturia.
Rikkoontunut rengas on korjattava
valtuutetussa PEUGEOT-huoltokor-
jaamossa.
* Kohdemaan mukaan.
