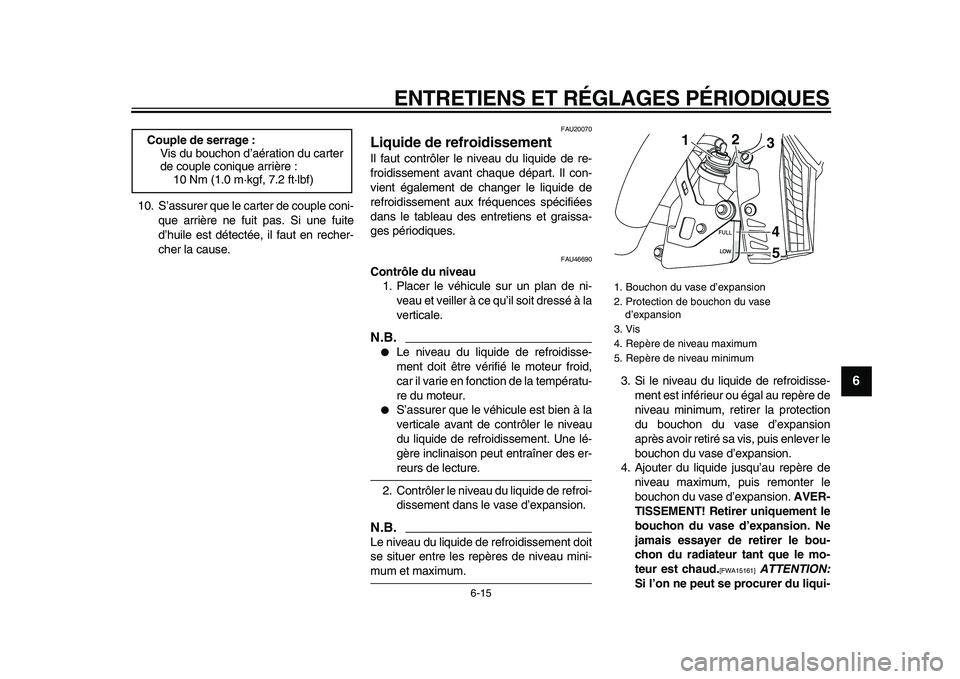

10. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de
refroidissement aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU46690
Contrôle du niveau
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.
N.B.


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la températu-
re du moteur.

S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.

Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer la protection
du bouchon du vase d’expansion
après avoir retiré sa vis, puis enlever le
bouchon du vase d’expansion.
4. Ajouter du liquide jusqu’au repère de
niveau maximum, puis remonter le
bouchon du vase d’expansion.
AVER-
TISSEMENT! Retirer uniquement le
bouchon du vase d’expansion. Ne
jamais essayer de retirer le bou-
chon du radiateur tant que le mo-
teur est chaud.
[FWA15161]

ATTENTION:
Si l’on ne peut se procurer du liqui- Couple de serrage :
Vis du bouchon d’aération du carter
de couple conique arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Bouchon du vase d’expansion
2. Protection de bouchon du vase
d’expansion
3. Vis
4. Repère de niveau maximum
5. Repère de niveau minimum
2
1
5 4
3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
1
2
3
4
5
6
7
8
9

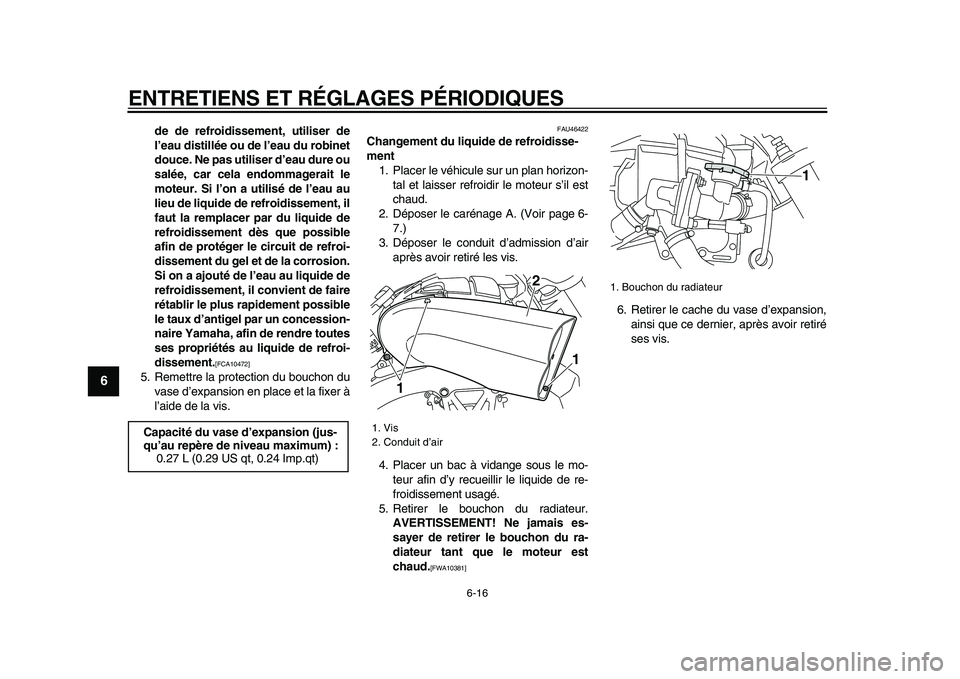

de de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou
salée, car cela endommagerait le
moteur. Si l’on a utilisé de l’eau au
lieu de liquide de refroidissement, il
faut la remplacer par du liquide de
refroidissement dès que possible
afin de protéger le circuit de refroi-
dissement du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
[FCA10472]

5. Remettre la protection du bouchon du
vase d’expansion en place et la fixer à
l’aide de la vis.
FAU46422
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Déposer le carénage A. (Voir page 6-
7.)
3. Déposer le conduit d’admission d’air
après avoir retiré les vis.
4. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
5. Retirer le bouchon du radiateur.
AVERTISSEMENT! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]
6. Retirer le cache du vase d’expansion,
ainsi que ce dernier, après avoir retiré
ses vis.
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.27 L (0.29 US qt, 0.24 Imp.qt)
1. Vis
2. Conduit d’air
11
2

1. Bouchon du radiateur
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
2
3
4
5
67
8
9

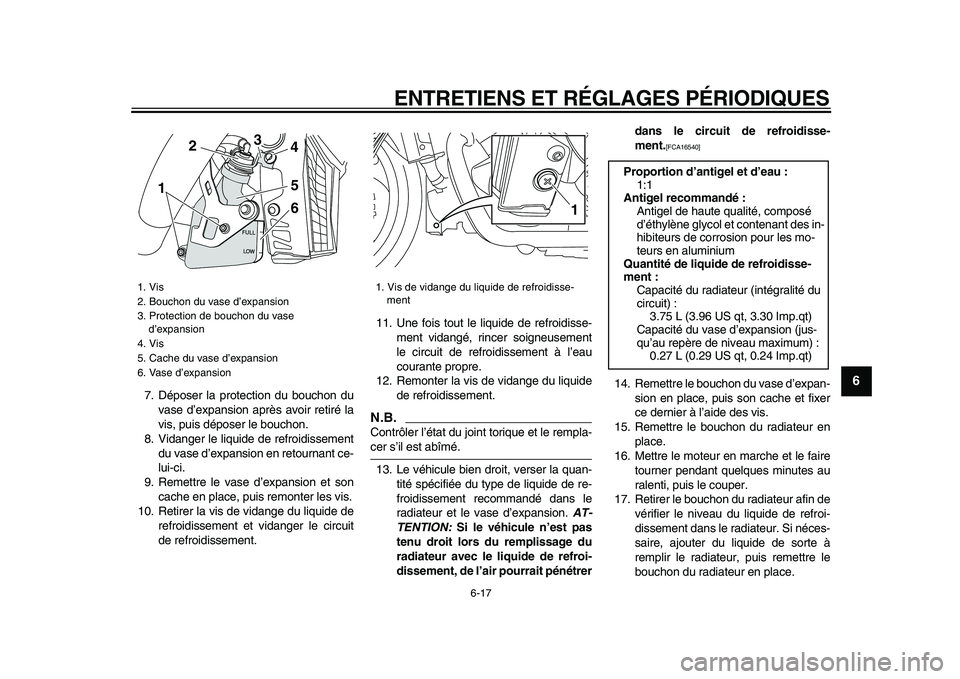

7. Déposer la protection du bouchon du
vase d’expansion après avoir retiré la
vis, puis déposer le bouchon.
8. Vidanger le liquide de refroidissement
du vase d’expansion en retournant ce-
lui-ci.
9. Remettre le vase d’expansion et son
cache en place, puis remonter les vis.
10. Retirer la vis de vidange du liquide de
refroidissement et vidanger le circuit
de refroidissement.11. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
12. Remonter la vis de vidange du liquide
de refroidissement.
N.B.

Contrôler l’état du joint torique et le rempla-
cer s’il est abîmé.
13. Le véhicule bien droit, verser la quan-
tité spécifiée du type de liquide de re-
froidissement recommandé dans le
radiateur et le vase d’expansion.
AT-
TENTION:
Si le véhicule n’est pas
tenu droit lors du remplissage du
radiateur avec le liquide de refroi-
dissement, de l’air pourrait pénétrerdans le circuit de refroidisse-
ment.
[FCA16540]

14. Remettre le bouchon du vase d’expan-
sion en place, puis son cache et fixer
ce dernier à l’aide des vis.
15. Remettre le bouchon du radiateur en
place.
16. Mettre le moteur en marche et le faire
tourner pendant quelques minutes au
ralenti, puis le couper.
17. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre le
bouchon du radiateur en place.
1. Vis
2. Bouchon du vase d’expansion
3. Protection de bouchon du vase
d’expansion
4. Vis
5. Cache du vase d’expansion
6. Vase d’expansion
5
6
1
2
3
4

1. Vis de vidange du liquide de refroidisse-
ment
1

Proportion d’antigel et d’eau :
1:1
Antigel recommandé :
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de refroidisse-
ment :
Capacité du radiateur (intégralité du
circuit) :
3.75 L (3.96 US qt, 3.30 Imp.qt)
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.27 L (0.29 US qt, 0.24 Imp.qt)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
1
2
3
4
5
6
7
8
9

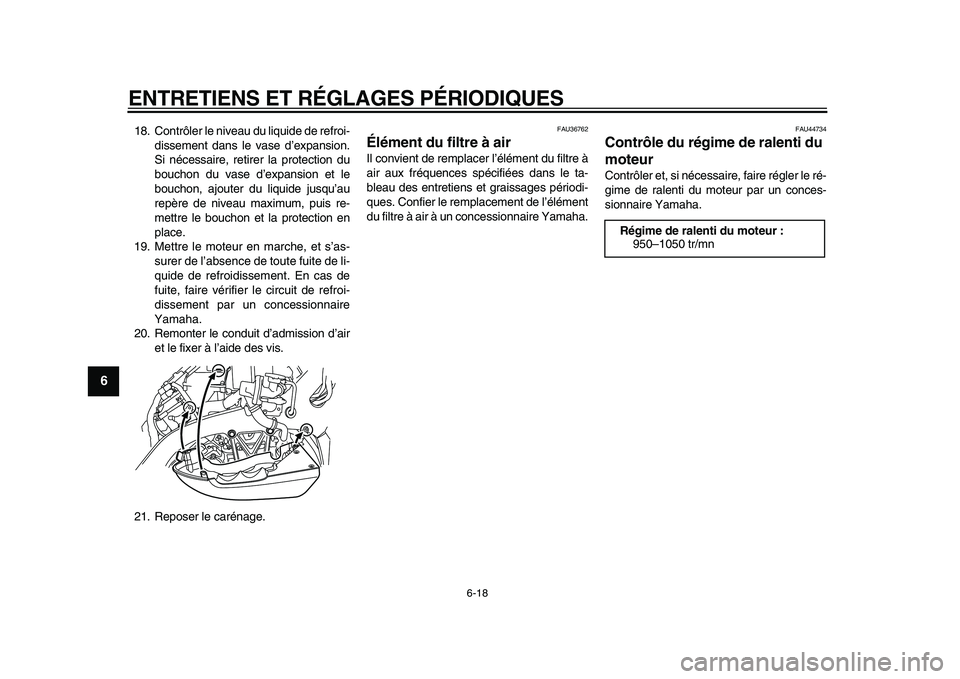

18. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
Si nécessaire, retirer la protection du
bouchon du vase d’expansion et le
bouchon, ajouter du liquide jusqu’au
repère de niveau maximum, puis re-
mettre le bouchon et la protection en
place.
19. Mettre le moteur en marche, et s’as-
surer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroi-
dissement par un concessionnaire
Yamaha.
20. Remonter le conduit d’admission d’air
et le fixer à l’aide des vis.
21. Reposer le carénage.
FAU36762
Élément du filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha.
FAU44734
Contrôle du régime de ralenti du
moteur
Contrôler et, si nécessaire, faire régler le ré-
gime de ralenti du moteur par un conces-
sionnaire Yamaha.
Régime de ralenti du moteur :
950–1050 tr/mn

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
2
3
4
5
67
8
9

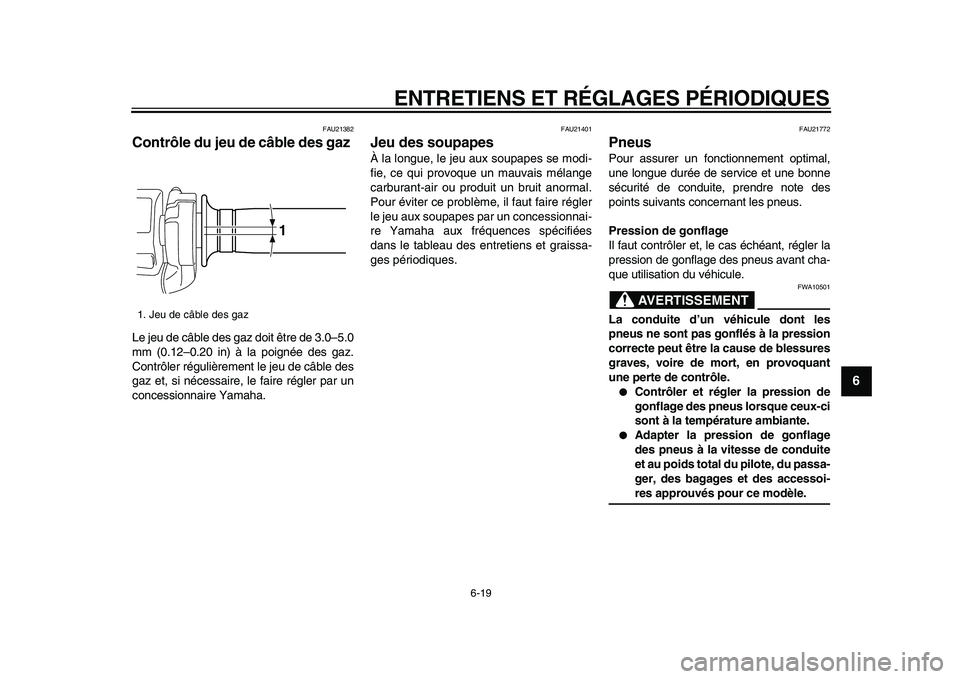

FAU21382
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modi-
fie, ce qui provoque un mauvais mélange
carburant-air ou produit un bruit anormal.
Pour éviter ce problème, il faut faire régler
le jeu aux soupapes par un concessionnai-
re Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU21772
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
1. Jeu de câble des gaz
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
1
2
3
4
5
6
7
8
9

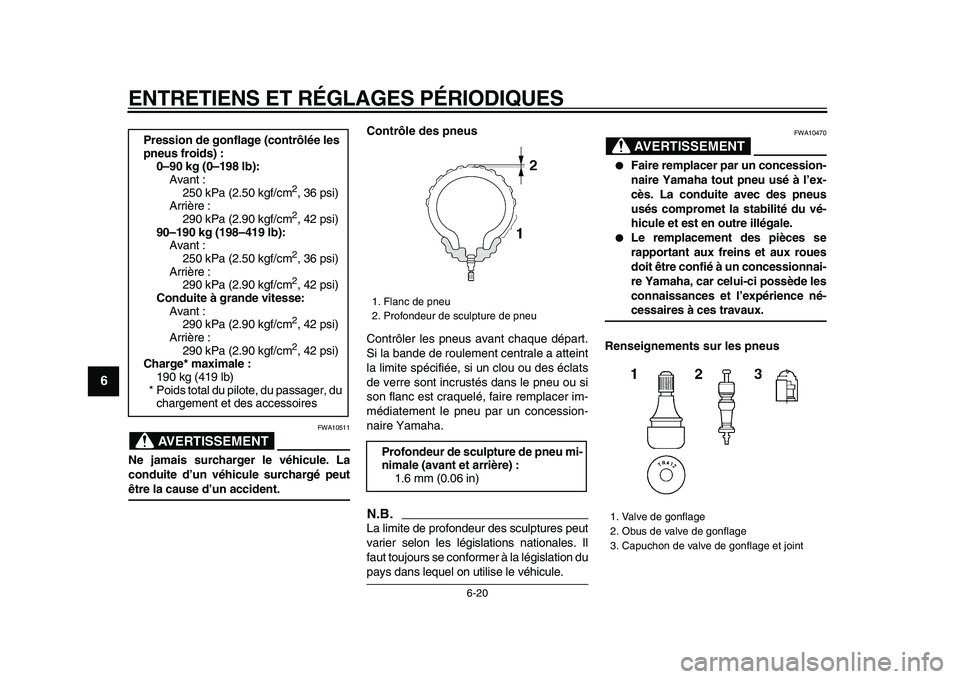

AVERTISSEMENT

FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Renseignements sur les pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm
2

, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm
2

, 42 psi)
90–190 kg (198–419 lb):
Avant :
250 kPa (2.50 kgf/cm
2

, 36 psi)
Arrière :
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conduite à grande vitesse:
Avant :
290 kPa (2.90 kgf/cm
2

, 42 psi)
Arrière :
290 kPa (2.90 kgf/cm
2

, 42 psi)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
2
3
4
5
67
8
9

Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT

FWA10481

Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
AVERTISSEMENT

FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui
suivent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler àtrès grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions de condui-
te. Pneu avant :
Taille :
120/70R18M/C 59V
Fabricant/modèle :
BRIDGESTONE/BT028F
Pneu arrière :
Taille :
200/50R18M/C 76V
Fabricant/modèle :
BRIDGESTONE/BT028R
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
1
2
3
4
5
6
7
8
9

FAU21960

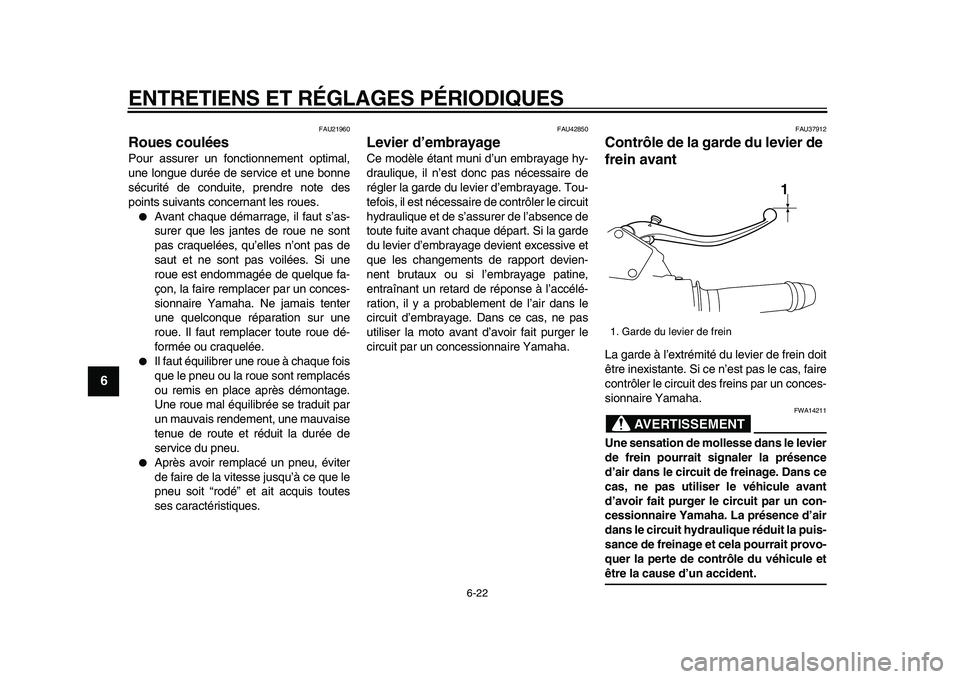

Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU42850
Levier d’embrayage
Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Tou-
tefois, il est nécessaire de contrôler le circuit
hydraulique et de s’assurer de l’absence de
toute fuite avant chaque départ. Si la garde
du levier d’embrayage devient excessive et
que les changements de rapport devien-
nent brutaux ou si l’embrayage patine,
entraînant un retard de réponse à l’accélé-
ration, il y a probablement de l’air dans le
circuit d’embrayage. Dans ce cas, ne pas
utiliser la moto avant d’avoir fait purger le
circuit par un concessionnaire Yamaha.
FAU37912
Contrôle de la garde du levier de
frein avant
La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT

FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.
1. Garde du levier de frein
1
