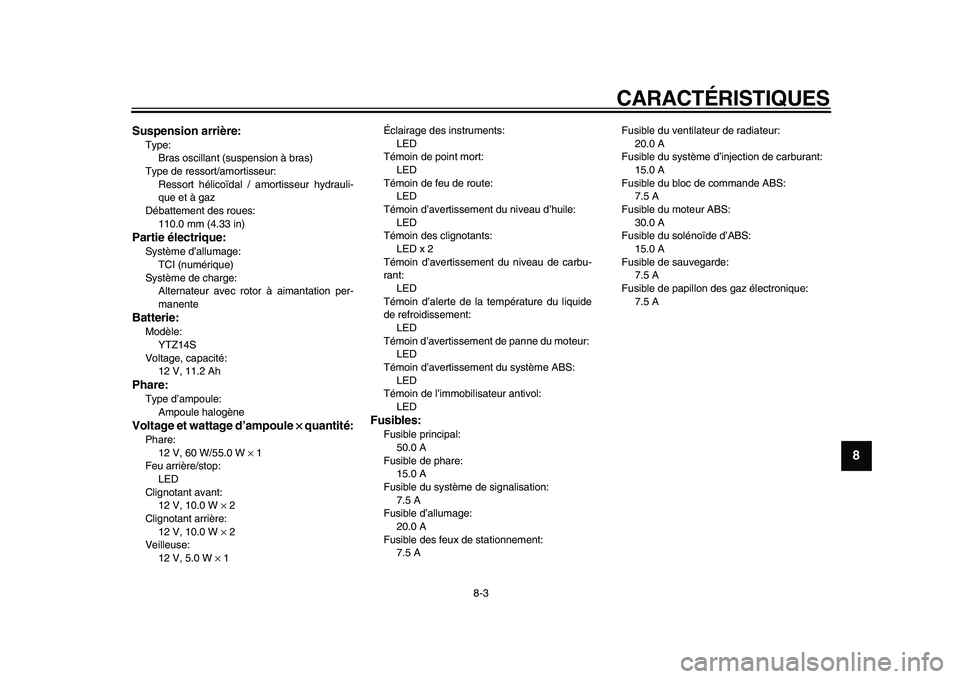

CARACTÉRISTIQUES
8-3
2
3
4
5
6
7
89
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
110.0 mm (4.33 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTZ14S
Voltage, capacité:
12 V, 11.2 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×× × ×
quantité:
Phare:
12 V, 60 W/55.0 W
×
1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED x 2
Témoin d’avertissement du niveau de carbu-
rant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:
Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
20.0 A
Fusible des feux de stationnement:
7.5 AFusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électronique:
7.5 A
9-1
1
2
3
4
5
6
7
8
9

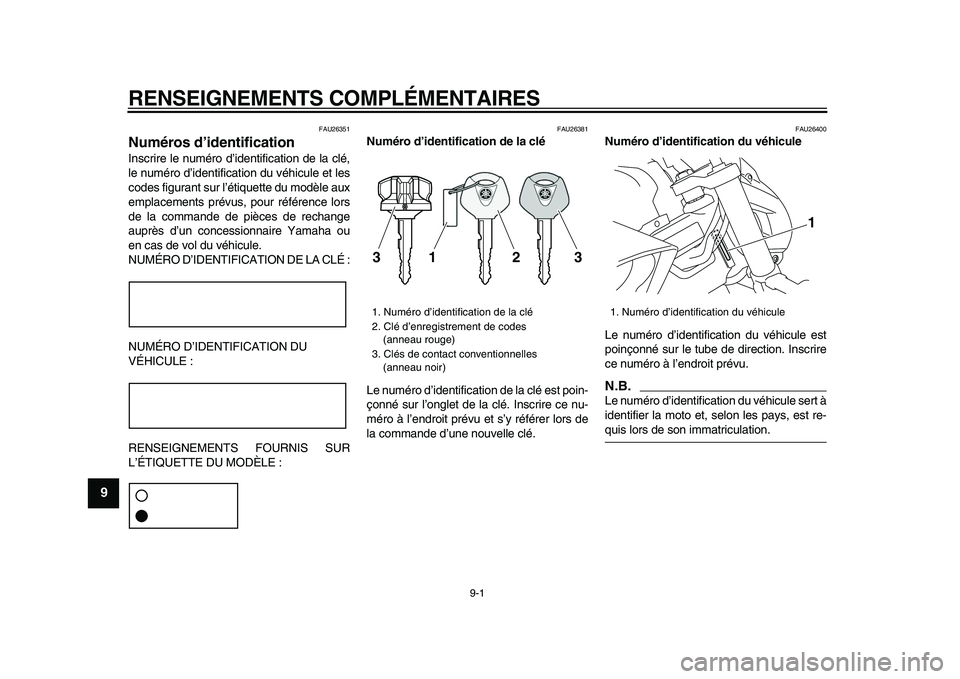

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes
(anneau rouge)
3. Clés de contact conventionnelles
(anneau noir)
31 2 3
1. Numéro d’identification du véhicule
1

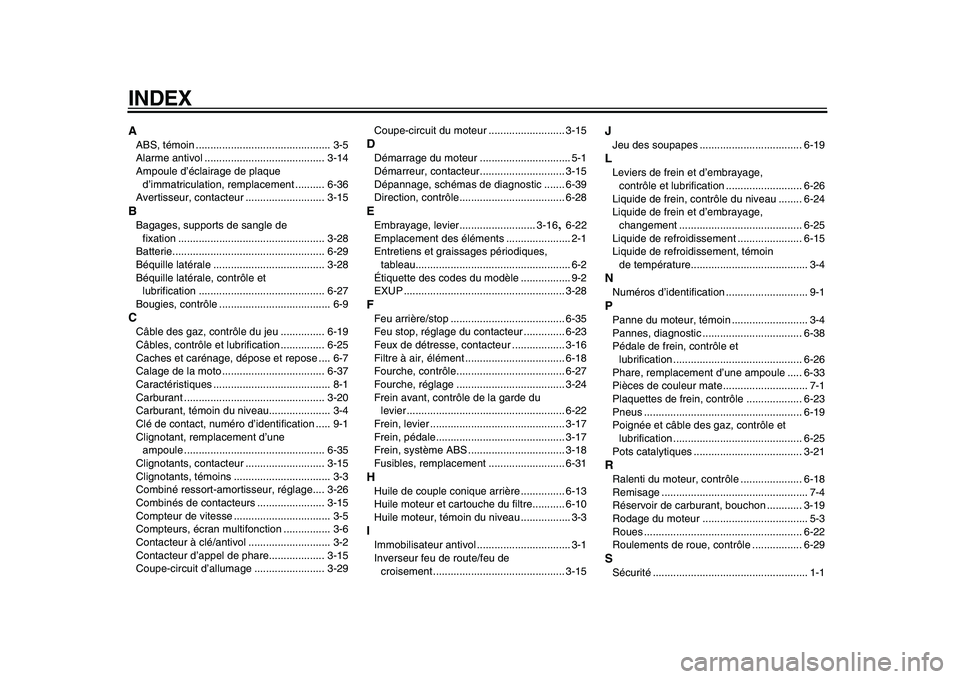

INDEX
A
ABS, témoin .............................................. 3-5
Alarme antivol ......................................... 3-14
Ampoule d’éclairage de plaque
d’immatriculation, remplacement .......... 6-36
Avertisseur, contacteur ........................... 3-15
B
Bagages, supports de sangle de
fixation .................................................. 3-28
Batterie.................................................... 6-29
Béquille latérale ...................................... 3-28
Béquille latérale, contrôle et
lubrification ........................................... 6-27
Bougies, contrôle ...................................... 6-9
C
Câble des gaz, contrôle du jeu ............... 6-19
Câbles, contrôle et lubrification ............... 6-25
Caches et carénage, dépose et repose .... 6-7
Calage de la moto ................................... 6-37
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-20
Carburant, témoin du niveau..................... 3-4
Clé de contact, numéro d’identification ..... 9-1
Clignotant, remplacement d’une
ampoule ................................................ 6-35
Clignotants, contacteur ........................... 3-15
Clignotants, témoins ................................. 3-3
Combiné ressort-amortisseur, réglage.... 3-26
Combinés de contacteurs ....................... 3-15
Compteur de vitesse ................................. 3-5
Compteurs, écran multifonction ................ 3-6
Contacteur à clé/antivol ............................ 3-2
Contacteur d’appel de phare................... 3-15
Coupe-circuit d’allumage ........................ 3-29Coupe-circuit du moteur .......................... 3-15
D
Démarrage du moteur ............................... 5-1
Démarreur, contacteur............................. 3-15
Dépannage, schémas de diagnostic ....... 6-39
Direction, contrôle.................................... 6-28
E
Embrayage, levier.......................... 3-16
,
6-22
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau..................................................... 6-2
Étiquette des codes du modèle ................. 9-2
EXUP ....................................................... 3-28
F
Feu arrière/stop ....................................... 6-35
Feu stop, réglage du contacteur .............. 6-23
Feux de détresse, contacteur .................. 3-16
Filtre à air, élément .................................. 6-18
Fourche, contrôle..................................... 6-27
Fourche, réglage ..................................... 3-24
Frein avant, contrôle de la garde du
levier ...................................................... 6-22
Frein, levier .............................................. 3-17
Frein, pédale............................................ 3-17
Frein, système ABS ................................. 3-18
Fusibles, remplacement .......................... 6-31
H
Huile de couple conique arrière ............... 6-13
Huile moteur et cartouche du filtre........... 6-10
Huile moteur, témoin du niveau ................. 3-3
I
Immobilisateur antivol ................................ 3-1
Inverseur feu de route/feu de
croisement ............................................. 3-15
J
Jeu des soupapes ................................... 6-19
L
Leviers de frein et d’embrayage,
contrôle et lubrification .......................... 6-26
Liquide de frein, contrôle du niveau ........ 6-24
Liquide de frein et d’embrayage,
changement .......................................... 6-25
Liquide de refroidissement ...................... 6-15
Liquide de refroidissement, témoin
de température........................................ 3-4
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-4
Pannes, diagnostic .................................. 6-38
Pédale de frein, contrôle et
lubrification ............................................ 6-26
Phare, remplacement d’une ampoule ..... 6-33
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-23
Pneus ...................................................... 6-19
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-25
Pots catalytiques ..................................... 3-21
R
Ralenti du moteur, contrôle ..................... 6-18
Remisage .................................................. 7-4
Réservoir de carburant, bouchon ............ 3-19
Rodage du moteur .................................... 5-3
Roues ...................................................... 6-22
Roulements de roue, contrôle ................. 6-29
S
Sécurité..................................................... 1-1
✼✥✺✦✳✣ ✦

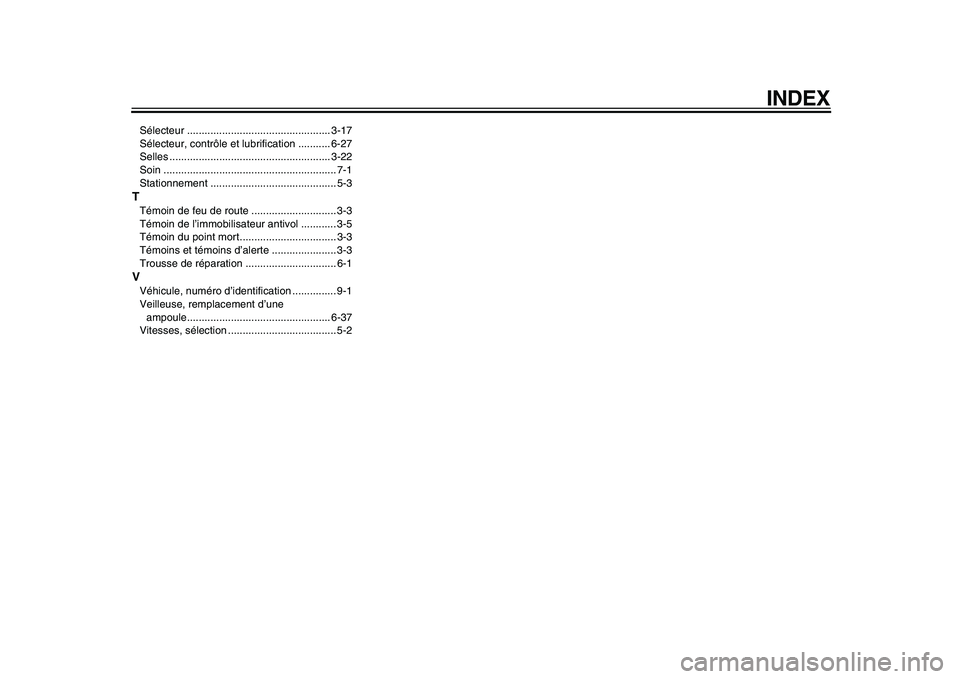

INDEX
Sélecteur ................................................. 3-17
Sélecteur, contrôle et lubrification ........... 6-27
Selles ....................................................... 3-22
Soin ........................................................... 7-1
Stationnement ........................................... 5-3
T
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-5
Témoin du point mort................................. 3-3
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une
ampoule................................................. 6-37
Vitesses, sélection ..................................... 5-2
✼✥✺✦✳✣ ✧
