ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
2
3
4
5
67
8
9

FAU46790

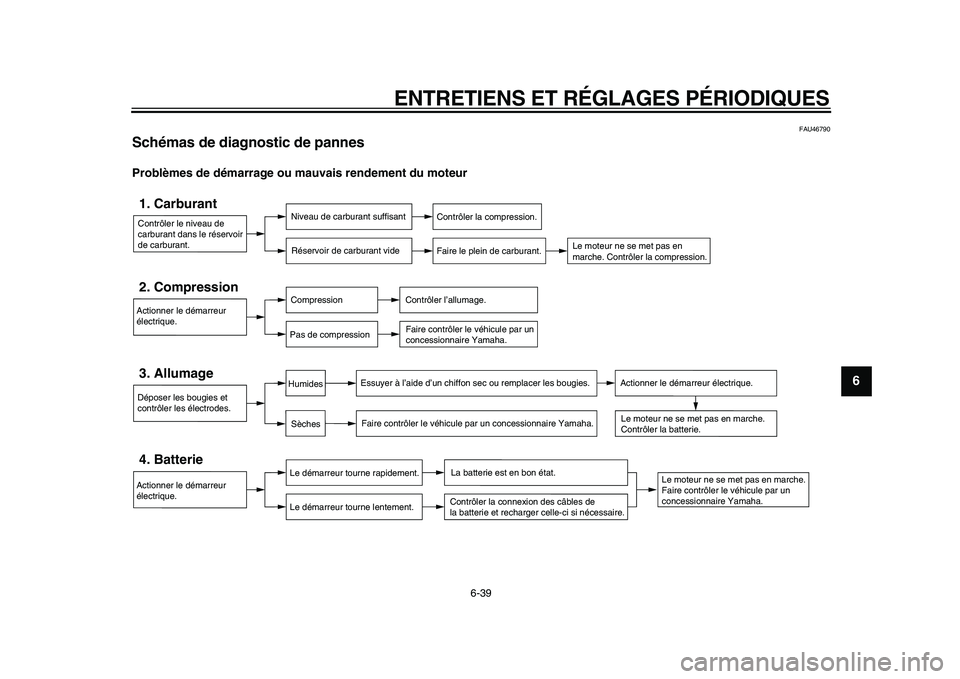

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
1
2
3
4
5
6
7
8
9

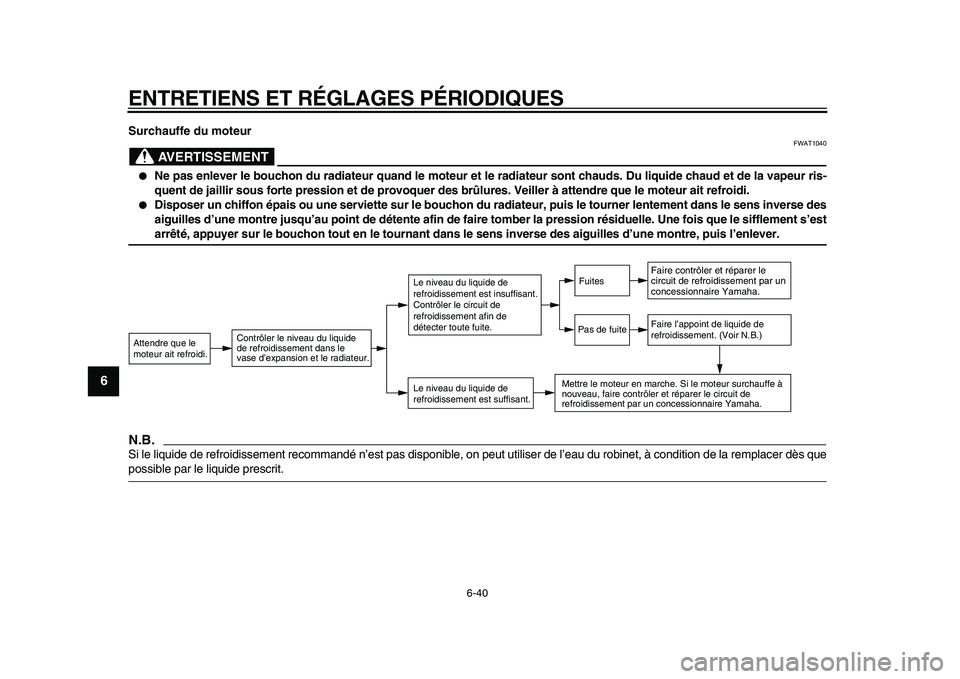

Surchauffe du moteur
AVERTISSEMENT

FWAT1040

Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.

Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite

7-1
2
3
4
5
6
78
9

SOIN ET REMISAGE DE LA MOTO
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU46410
Soin
Un des attraits incontestés d’une moto rési-
de dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie des pots d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION

FCA10772

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en
plastique exclusivement à l’eau
claire et en se servant d’éponges ou
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment les pièces en plastique, on
peut ajouter un peu de détergent
doux à l’eau. Bien veiller à rincer
abondamment à l’eau afin d’élimi-
ner toute trace de détergent, car ce-

SOIN ET REMISAGE DE LA MOTO
7-2
1
2
3
4
5
6
7
8
9

lui-ci abîmerait les pièces en
plastique.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Motos équipées d’un pare-brise : ne
pas utiliser de produits de nettoya-
ge abrasifs ni des éponges dures
afin d’éviter de griffer ou de ternir.
Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-briseest griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.

Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTEN-
TION:
Ne pas utiliser d’eau chaude,
car celle-ci augmenterait l’action
corrosive du sel.
[FCA10791]

2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les
surfaces chromées ou nickelées, à
l’exception des pots d’échappement
en titane.
Nettoyage des pots d’échappement en tita-
neCe modèle est équipé de pots d’échappe-
ment en titane. Ceux-ci requièrent les soins
particuliers suivants.


Nettoyer les pots d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement les pots
d’échappement, on peut recourir à des
produits alcalins et à une brosse à
poils doux.

Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’endom-

SOIN ET REMISAGE DE LA MOTO
7-3
2
3
4
5
6
78
9

mager la finition.

La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, laissera des traces
sur les pots d’échappement en titane.
Éliminer celles-ci à l’aide d’un dé-
tergent doux.

Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité des pots d’échappement su-
bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible
d’éliminer ces taches.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coupsoccasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.

Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au dé-
tergent doux. Effectuer ensuite un
test de conduite afin de vérifier le
freinage et la prise de virages.
ATTENTION

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-sage mordants, car ceux-ci atta-
quent la peinture.
N.B.


Pour toute question relative au choix
et à l’emploi des produits d’entre-
tien, consulter un concessionnaire
Yamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.

SOIN ET REMISAGE DE LA MOTO
7-4
1
2
3
4
5
6
7
8
9

FAU26242

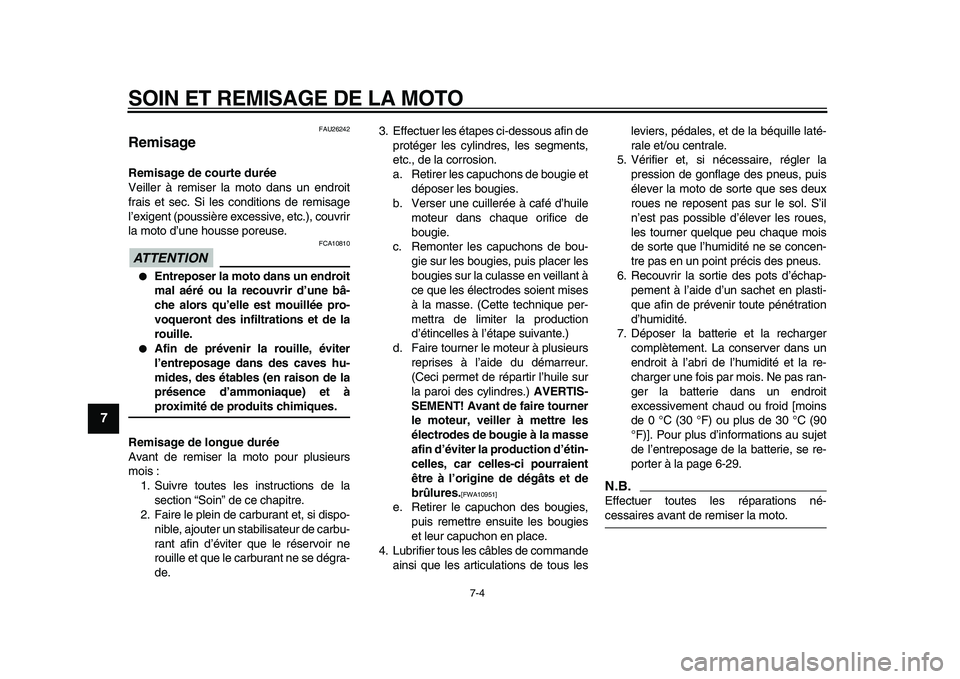

Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.
ATTENTION

FCA10810

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTIS-
SEMENT! Avant de faire tourner
le moteur, veiller à mettre les
électrodes de bougie à la masse
afin d’éviter la production d’étin-
celles, car celles-ci pourraient
être à l’origine de dégâts et de
brûlures.
[FWA10951]

e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous lesleviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 6-29.
N.B.

Effectuer toutes les réparations né-
cessaires avant de remiser la moto.

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES
FAU2633P
Dimensions:
Longueur hors tout:
2395 mm (94.3 in)
Largeur hors tout:
820 mm (32.3 in)
Hauteur hors tout:
1190 mm (46.9 in)
Hauteur de la selle:
775 mm (30.5 in)
Empattement:
1700 mm (66.9 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
3500 mm (137.8 in)
Poids:
Avec huile et carburant:
310.0 kg (683 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en V
Cylindrée:
1679.0 cm
3

Alésage
×
course:
90.0
×
66.0 mm (3.54
×
2.60 in)
Taux de compression:
11.30 :1
Système de démarrage:
Démarreur électriqueSystème de graissage:
Carter humide

Huile moteur:
Type:
SAE 10W-40 ou SAE 10W-50 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du fil-
tre à huile:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Avec remplacement de la cartouche du fil-
tre à huile:
4.70 L (4.97 US qt, 4.14 Imp.qt)
Huile de couple conique arrière:
Type:
Huile de cardan (n° de pièce : 9079E-
SH001-00)
Quantité:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacité du radiateur (circuit compris):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
EIS48/4
Bougie(s):
Fabricant/modèle:
NGK/CR9EIA
Fabricant/modèle:
DENSO/IU27D
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
86/57 (1.509)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
22/23
×
29/09 (3.082)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
38/16 (2.375)
2
e

:
38/21 (1.810)
3
e

:
35/25 (1.400)
4
e

:
29/26 (1.115)
5
e

:
29/31 (0.935)
Châssis:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
31.00 °
Chasse:
148.0 mm (5.83 in)
Pneu avant:
Type:
Sans chambre (Tubeless)Taille:
120/70R18M/C 59V
Fabricant/modèle:
BRIDGESTONE/BT028F
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
200/50R18M/C 76V
Fabricant/modèle:
BRIDGESTONE/BT028R
Charge:
Charge maximale:
190 kg (419 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm
2
, 42 psi)
Conditions de charge:
90–190 kg (198–419 lb)
Avant:
250 kPa (2.50 kgf/cm 2
, 36 psi)
Arrière:
290 kPa (2.90 kgf/cm 2
, 42 psi)
Conduite à grande vitesse:
Avant:
290 kPa (2.90 kgf/cm 2
, 42 psi)Arrière:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
18M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
18M/C x MT6.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
120.0 mm (4.72 in)
