COMMANDES ET INSTRUMENTS
3-27
2
34
5
6
7
8
9

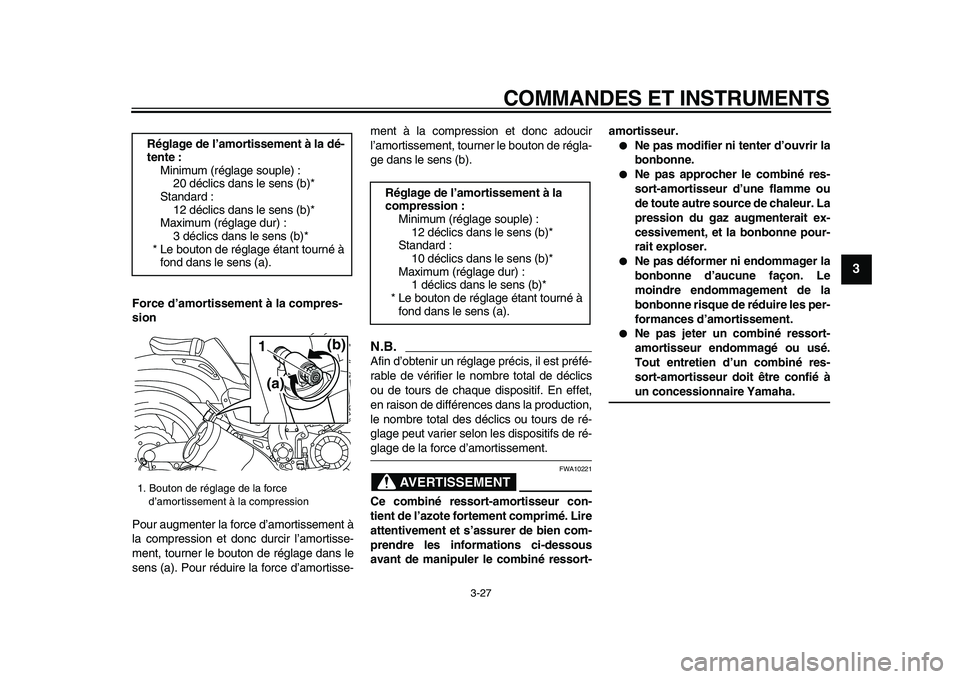

Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner le bouton de réglage dans le
sens (a). Pour réduire la force d’amortisse-ment à la compression et donc adoucir
l’amortissement, tourner le bouton de régla-
ge dans le sens (b).
N.B.

Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT

FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha. Réglage de l’amortissement à la dé-
tente :
Minimum (réglage souple) :
20 déclics dans le sens (b)*
Standard :
12 déclics dans le sens (b)*
Maximum (réglage dur) :
3 déclics dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
1. Bouton de réglage de la force
d’amortissement à la compression
(b)
(a) 1

Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
12 déclics dans le sens (b)*
Standard :
10 déclics dans le sens (b)*
Maximum (réglage dur) :
1 déclics dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).

COMMANDES ET INSTRUMENTS
3-28
1
2
3
4
5
6
7
8
9

FAU15210

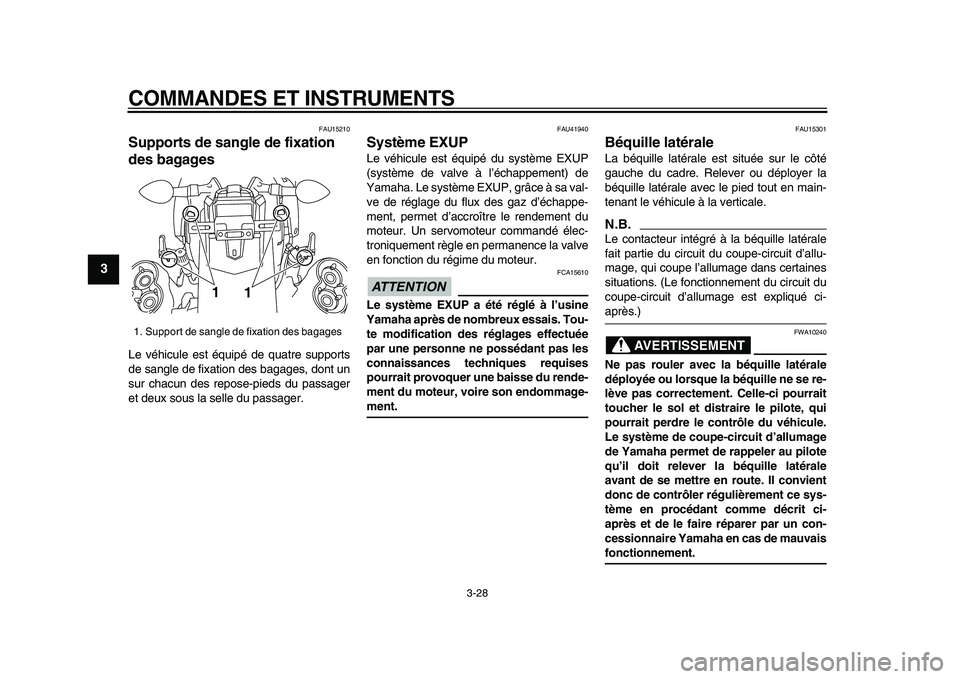

Supports de sangle de fixation
des bagages
Le véhicule est équipé de quatre supports
de sangle de fixation des bagages, dont un
sur chacun des repose-pieds du passager
et deux sous la selle du passager.
FAU41940
Système EXUP
Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa val-
ve de réglage du flux des gaz d’échappe-
ment, permet d’accroître le rendement du
moteur. Un servomoteur commandé élec-
troniquement règle en permanence la valve
en fonction du régime du moteur.
ATTENTION

FCA15610
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais. Tou-
te modification des réglages effectuée
par une personne ne possédant pas les
connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-
ment.
FAU15301
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.

Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Le fonctionnement du circuit du
coupe-circuit d’allumage est expliqué ci-
après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale
avant de se mettre en route. Il convient
donc de contrôler régulièrement ce sys-
tème en procédant comme décrit ci-
après et de le faire réparer par un con-
cessionnaire Yamaha en cas de mauvais
fonctionnement.
1. Support de sangle de fixation des bagages
1
1

COMMANDES ET INSTRUMENTS
3-29
2
34
5
6
7
8
9

FAU44892

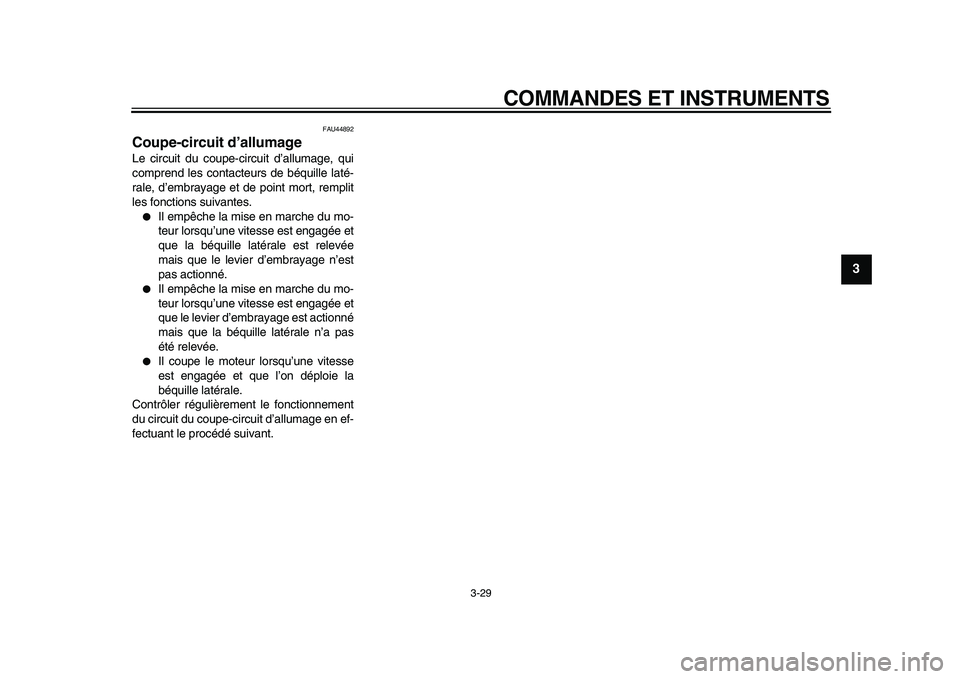

Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.

Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.

COMMANDES ET INSTRUMENTS
3-30
1
2
3
4
5
6
7
8
9

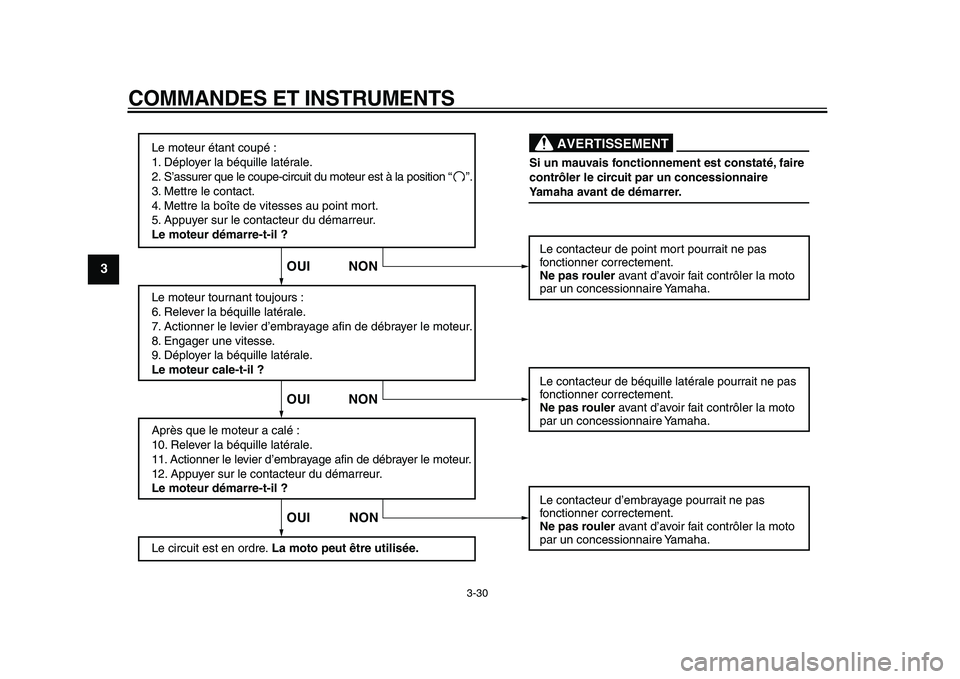

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?“”.Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
Si un mauvais fonctionnement est constaté, faire
contrôler le circuit par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT

4-1
2
3
45
6
7
8
9

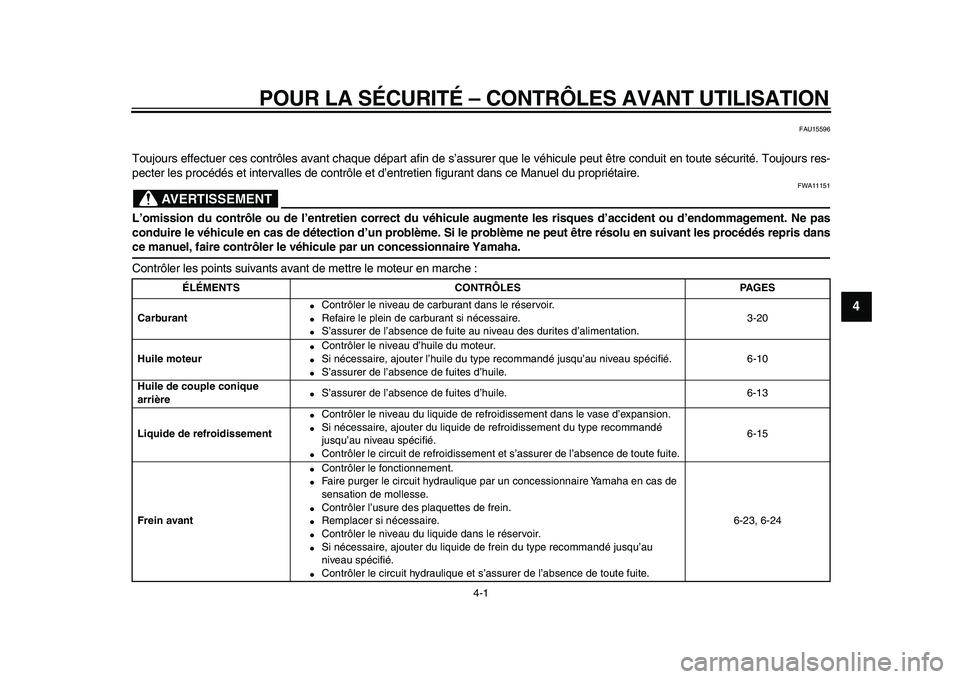

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT

FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-20
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-10
Huile de couple conique
arrière

S’assurer de l’absence de fuites d’huile. 6-13
Liquide de refroidissement

Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.

Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-15
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23, 6-24

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
1
2
3
4
5
6
7
8
9

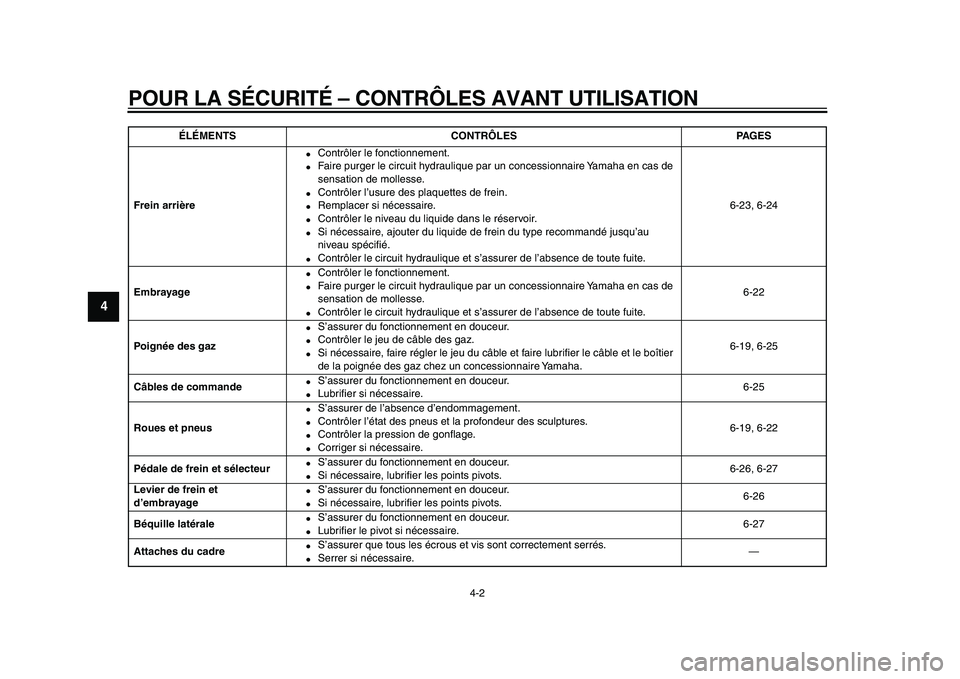

Frein arrière

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23, 6-24
Embrayage

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-22
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-19, 6-25
Câbles de commande

S’assurer du fonctionnement en douceur.

Lubrifier si nécessaire.6-25
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-19, 6-22
Pédale de frein et sélecteur

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-26, 6-27
Levier de frein et
d’embrayage

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-26
Béquille latérale

S’assurer du fonctionnement en douceur.

Lubrifier le pivot si nécessaire.6-27
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
ÉLÉMENTS CONTRÔLES PAGES

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
2
3
45
6
7
8
9

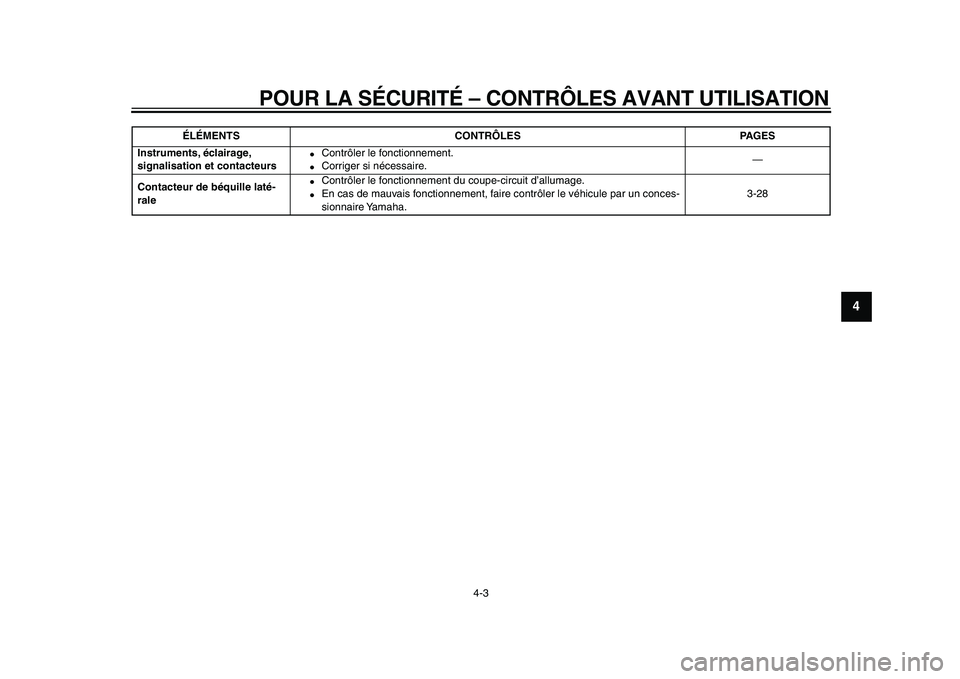

Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

En cas de mauvais fonctionnement, faire contrôler le véhicule par un conces-
sionnaire Yamaha.3-28
ÉLÉMENTS CONTRÔLES PAGES

5-1
1
2
3
4
5
6
7
8
9

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un
accident et des blessures.
FAU46632
N.B.

Ce modèle est équipé de :

un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une dé-
faillance. Tourner la clé sur “OFF”,
puis sur “ON” pour effacer le code d’er-
reur. Si le contact n’est pas coupé au
préalable, le moteur se lance mais ne
se met pas en marche lors de l’action-
nement du bouton du démarreur.

un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas,
l’écran multifonction affiche le code
d’erreur 70. Il ne s’agit pas d’une dé-
faillance. Appuyer sur le contacteur de
démarreur afin d’effacer le code d’er-
reur et de remettre le moteur en mar-
che.
FAU46530
Mise en marche du moteur
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :

La boîte de vitesses doit être au point
mort.

Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-29 pour plus de dé-
tails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position “”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.

Témoin d’alerte du niveau d’huile

Témoin d’alerte du niveau de carbu-
rant

Témoin d’alerte de la température du
liquide de refroidissement

Témoin d’alerte de panne moteur

Témoin d’alerte du système ABS

Témoin de l’immobilisateur antivol
ATTENTION

FCA11831
Si un témoin ne s’éteint pas, se reporter
à la page 3-3 et effectuer le contrôle du
circuit approprié.
