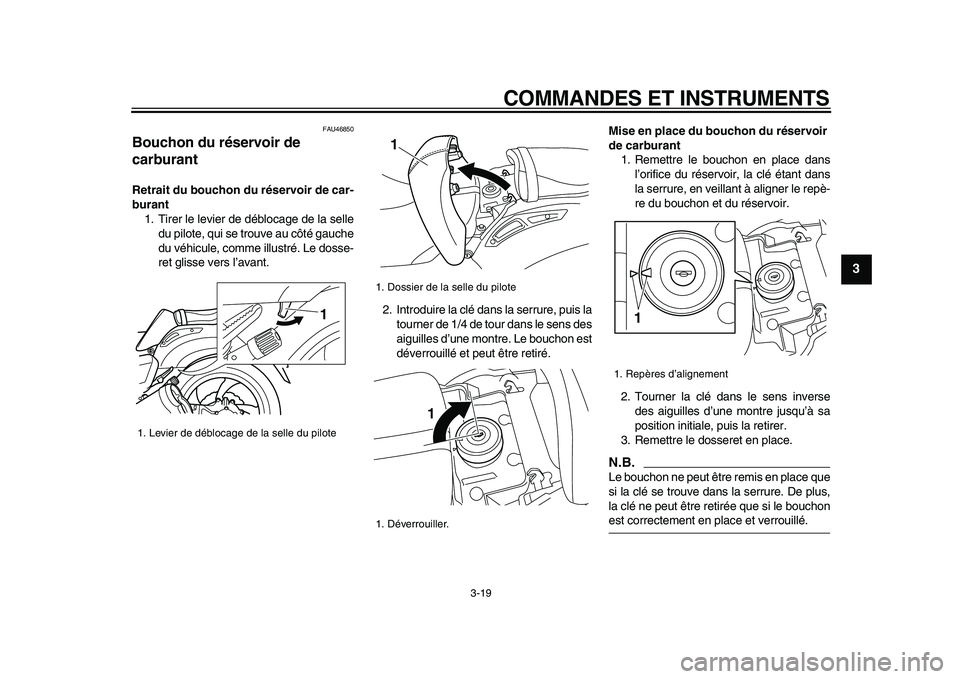

FAU46850
Bouchon du réservoir de
carburant
Retrait du bouchon du réservoir de car-
burant
1. Tirer le levier de déblocage de la selle
du pilote, qui se trouve au côté gauche
du véhicule, comme illustré. Le dosse-
ret glisse vers l’avant.
2. Introduire la clé dans la serrure, puis la
tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. Le bouchon est
déverrouillé et peut être retiré.
Mise en place du bouchon du réservoir
de carburant
1. Remettre le bouchon en place dans
l’orifice du réservoir, la clé étant dans
la serrure, en veillant à aligner le repè-
re du bouchon et du réservoir.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, puis la retirer.
3. Remettre le dosseret en place.
N.B.

Le bouchon ne peut être remis en place que
si la clé se trouve dans la serrure. De plus,
la clé ne peut être retirée que si le bouchon
est correctement en place et verrouillé.
1. Levier de déblocage de la selle du pilote
1

1. Dossier de la selle du pilote
1. Déverrouiller.
1
1

1. Repères d’alignement
1

COMMANDES ET INSTRUMENTS
3-20
1
2
3
4
5
6
7
8
9

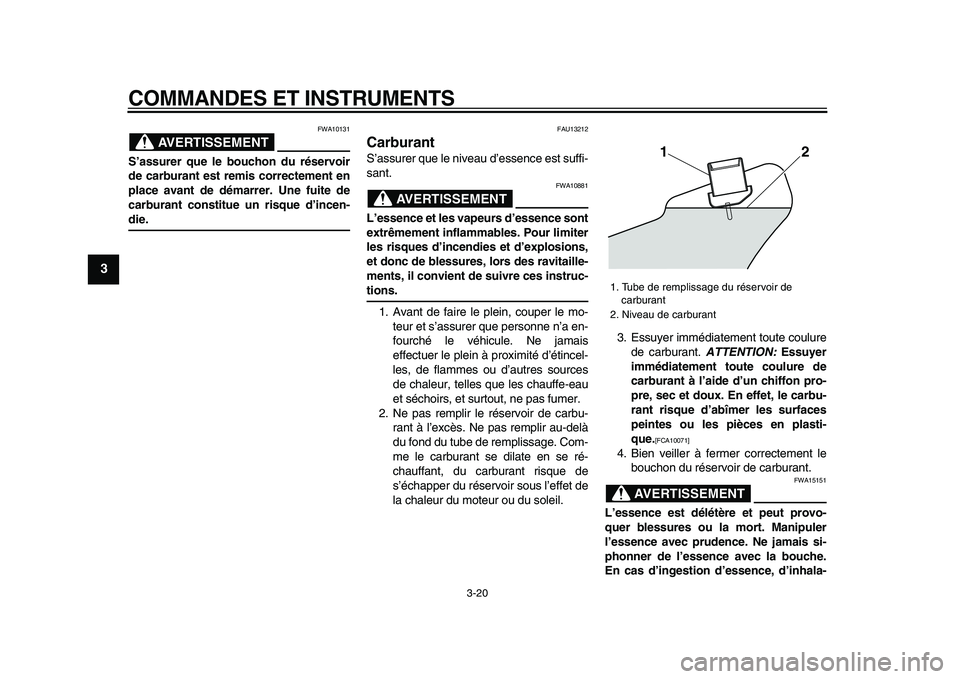

AVERTISSEMENT

FWA10131
S’assurer que le bouchon du réservoir
de carburant est remis correctement en
place avant de démarrer. Une fuite de
carburant constitue un risque d’incen-
die.
FAU13212
Carburant
S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT

FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étincel-
les, de flammes ou d’autres sources
de chaleur, telles que les chauffe-eau
et séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage. Com-
me le carburant se dilate en se ré-
chauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant.
ATTENTION:
Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plasti-
que.
[FCA10071]

4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT

FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
12

COMMANDES ET INSTRUMENTS
3-21
2
34
5
6
7
8
9

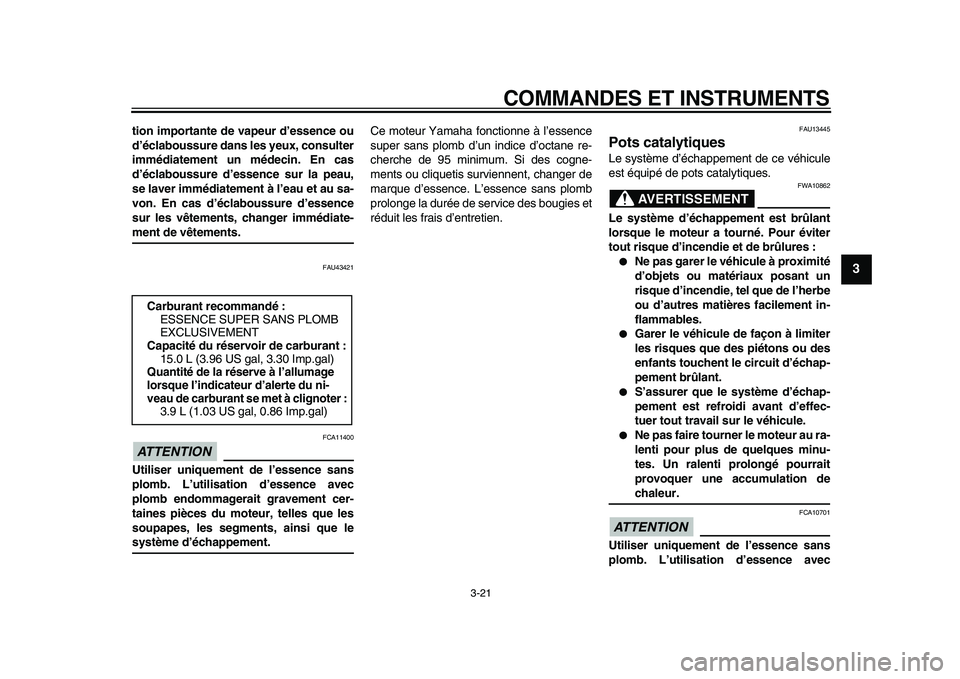

tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU43421
ATTENTION

FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
FAU13445
Pots catalytiques
Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT

FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :

Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.

Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.

S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.

Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION

FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec Carburant recommandé :
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve à l’allumage
lorsque l’indicateur d’alerte du ni-
veau de carburant se met à clignoter :

3.9 L (1.03 US gal, 0.86 Imp.gal)

COMMANDES ET INSTRUMENTS
3-22
1
2
3
4
5
6
7
8
9

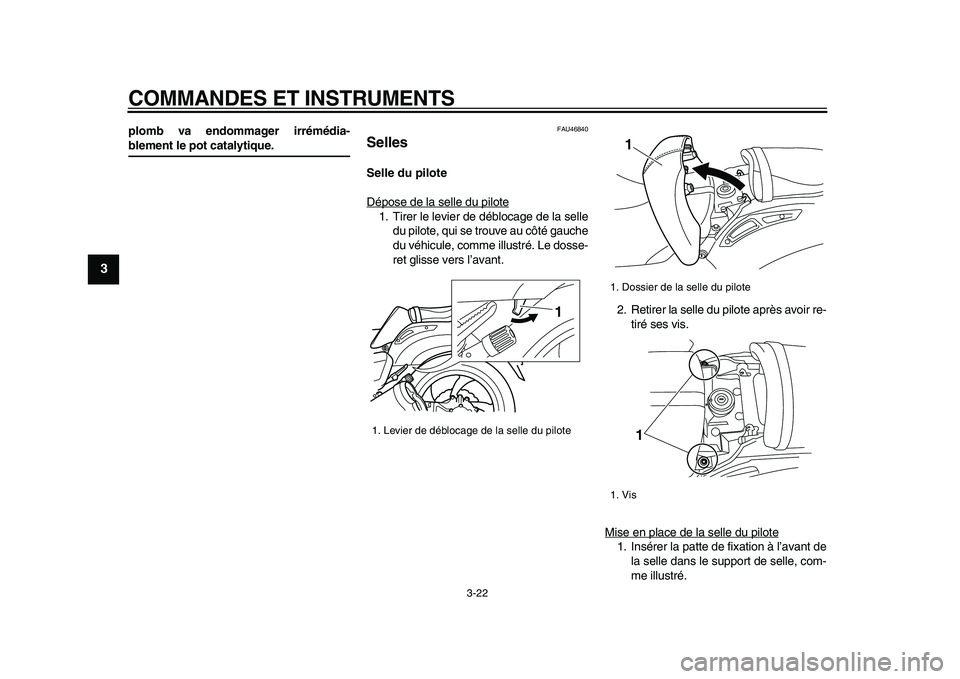

plomb va endommager irrémédia-
blement le pot catalytique.
FAU46840
Selles
Selle du pilote
Dépose de la selle du pilote
1. Tirer le levier de déblocage de la selle
du pilote, qui se trouve au côté gauche
du véhicule, comme illustré. Le dosse-
ret glisse vers l’avant.
2. Retirer la selle du pilote après avoir re-
tiré ses vis.
Mise en place de la selle du pilote
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.

1. Levier de déblocage de la selle du pilote
1

1. Dossier de la selle du pilote
1. Vis
11

COMMANDES ET INSTRUMENTS
3-23
2
34
5
6
7
8
9

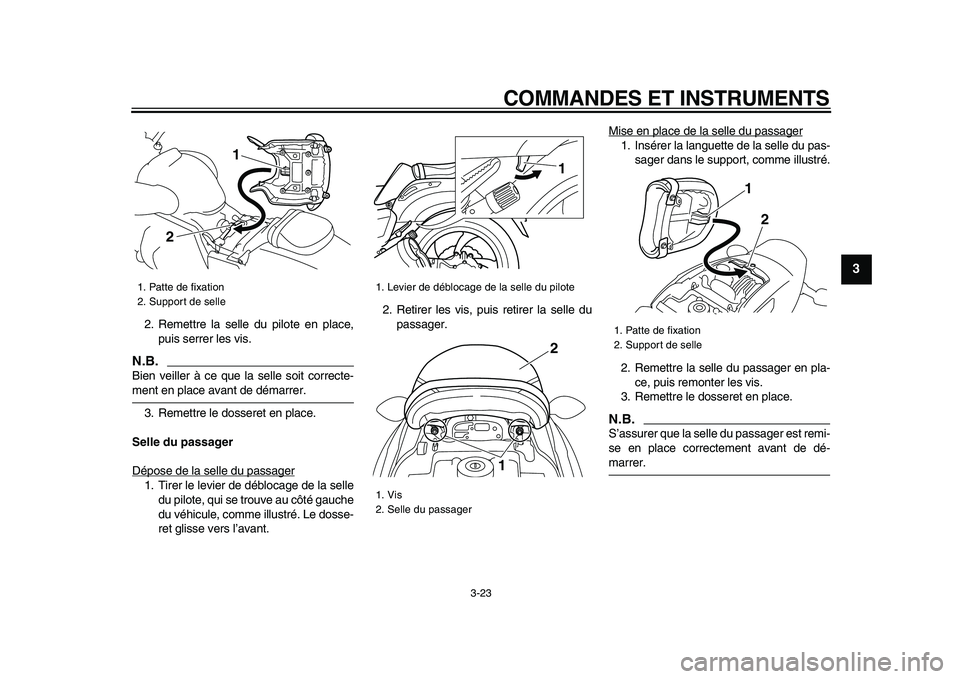

2. Remettre la selle du pilote en place,
puis serrer les vis.
N.B.

Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
3. Remettre le dosseret en place.
Selle du passager
Dépose de la selle du passager
1. Tirer le levier de déblocage de la selle
du pilote, qui se trouve au côté gauche
du véhicule, comme illustré. Le dosse-
ret glisse vers l’avant.2. Retirer les vis, puis retirer la selle du
passager.Mise en place de la selle du passager
1. Insérer la languette de la selle du pas-
sager dans le support, comme illustré.
2. Remettre la selle du passager en pla-
ce, puis remonter les vis.
3. Remettre le dosseret en place.N.B.

S’assurer que la selle du passager est remi-
se en place correctement avant de dé-
marrer.
1. Patte de fixation
2. Support de selle
1
2

1. Levier de déblocage de la selle du pilote
1. Vis
2. Selle du passager
12
1

1. Patte de fixation
2. Support de selle
1
2

COMMANDES ET INSTRUMENTS
3-24
1
2
3
4
5
6
7
8
9

FAU14732
Réglage de la fourche
AVERTISSEMENT

FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un régla-
ge mal équilibré risque de réduire la ma-
niabilité et la stabilité du véhicule.
La fourche est équipée de vis de réglage de
la précontrainte de ressort, de boutons de
réglage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.
ATTENTION

FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).
Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.
1. Vis de réglage de la précontrainte de
ressort
(a)
(b)
1

1. Réglage actuel
2. Bouchon de tube de fourche
Réglage de la précontrainte de res-
sort :
Minimum (réglage souple) :
5
Standard :
4
Maximum (réglage dur) :
1
54321
2 1

COMMANDES ET INSTRUMENTS
3-25
2
34
5
6
7
8
9

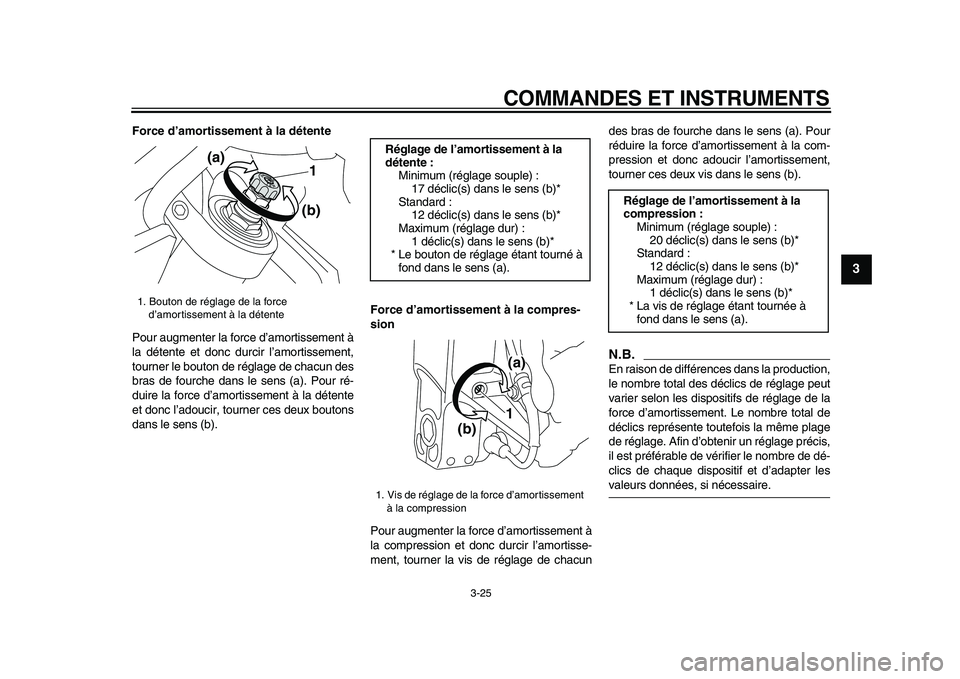

Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc l’adoucir, tourner ces deux boutons
dans le sens (b).
Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacundes bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
N.B.

En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
1. Bouton de réglage de la force
d’amortissement à la détente
(a)
(b)1

Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
17 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
1. Vis de réglage de la force d’amortissement
à la compression
1
(b)(a)
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).

COMMANDES ET INSTRUMENTS
3-26
1
2
3
4
5
6
7
8
9

FAU46491
Réglage du combiné ressort-
amortisseur
Le combiné ressort-amortisseur est équipé
d’un bouton de réglage de la précontrainte
de ressort et de boutons de réglage de la
force d’amortissement à la détente et à la
compression.
ATTENTION

FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner le bou-
ton de réglage dans le sens (a). Pour rédui-
re la précontrainte de ressort et donc
adoucir la suspension, tourner le bouton de
réglage dans le sens (b).
N.B.

Bien veiller à aligner le repère de réglage fi-
gurant sur le dispositif de réglage et l’extré-
mité du bouton de réglage.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).
1. Bouton de réglage de la précontrainte de
ressort
(a)
(b)
1

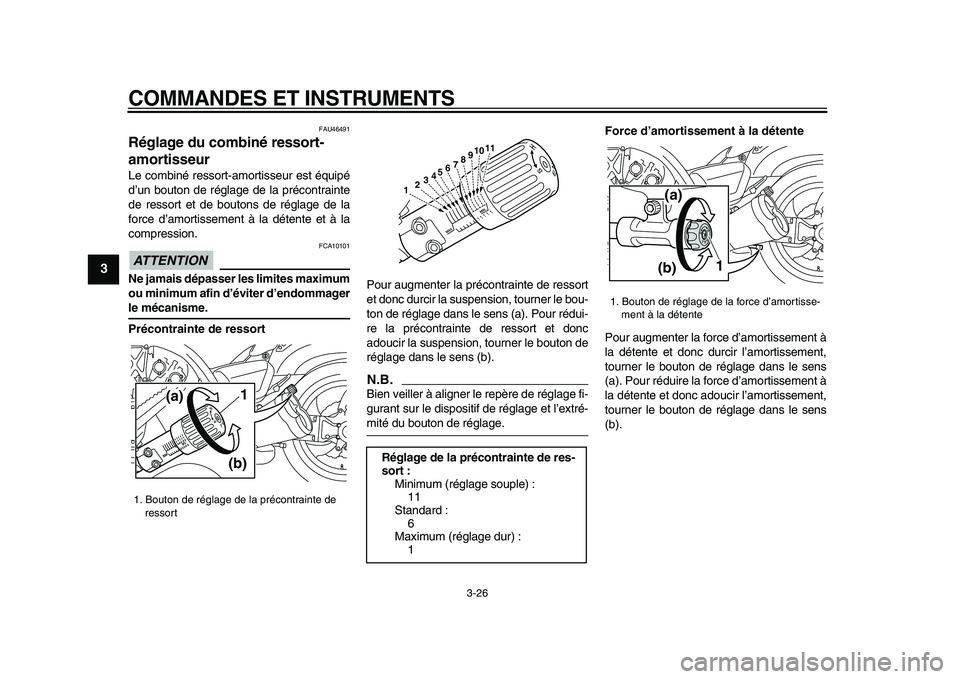

Réglage de la précontrainte de res-
sort :
Minimum (réglage souple) :
11
Standard :
6
Maximum (réglage dur) :
1
5
4
3
2
1
11
67
10
9
8
1. Bouton de réglage de la force d’amortisse-
ment à la détente
(b)(a)
1
