ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22

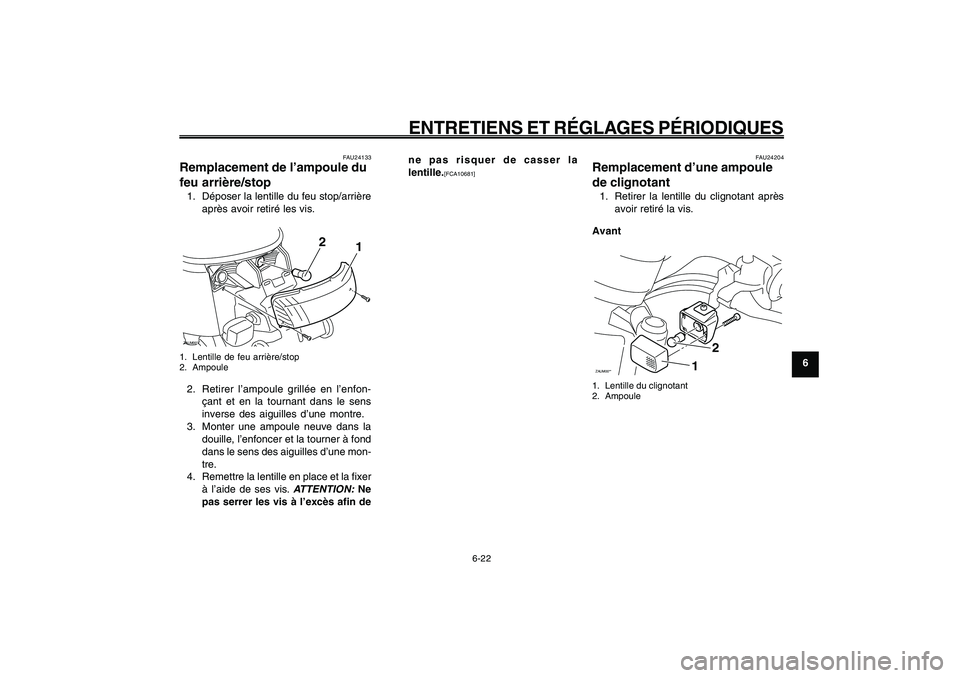

Feu arrière/stop, remplacement d’une ampoule
Clignotant, remplacement d’une ampoule
FAU24204
Remplacement d’une ampoule
de clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
AvantZAUM00**
2
1
1. Lentille du clignotant
2. Ampoule
FAU24133
Remplacement de l’ampoule du
feu arrière/stop1. Déposer la lentille du feu stop/arrière
après avoir retiré les vis.ZAUM00**
1
2
1. Lentille de feu arrière/stop
2. Ampoule2. Retirer l’ampoule grillée en l’enfon-
çant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:
Ne
pas serrer les vis à l’excès afin dene pas risquer de casser la
lentille.
[FCA10681]

6-58
1
2
3
4
5
6
7
8
9
FAU1722A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
FWA15141
AVERTISSEMENT
Lors de la vérification du circuit d’alimen-
tation, ne pas fumer, et s’assurer de l’ab-
sence de flammes nues ou d’étincelles
à proximité, y compris de veilleuses de
chauffe-eau ou de chaudières. L’essence
et les vapeurs d’essence peuvent s’en-
flammer ou exploser, et provoquer des
blessures et des dommages matériels
graves.
FAU25881
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimen-
tation, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le scooter à un con-
cessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisa-
tion pourrait entraîner des réparations oné-
reuses.
Pannes, diagnosticArrièreZAUM00**
1
2
1. Lentille du clignotant
2. Ampoule2. Retirer l’ampoule grillée en l’enfon-
çant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.
ATTENTION:
Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.[FCA11191]

6-59
1
2
3
4
5
6
7
8
9
FAU1722A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
Dépannage, schémas de diagnostic
6-24
FAU42701

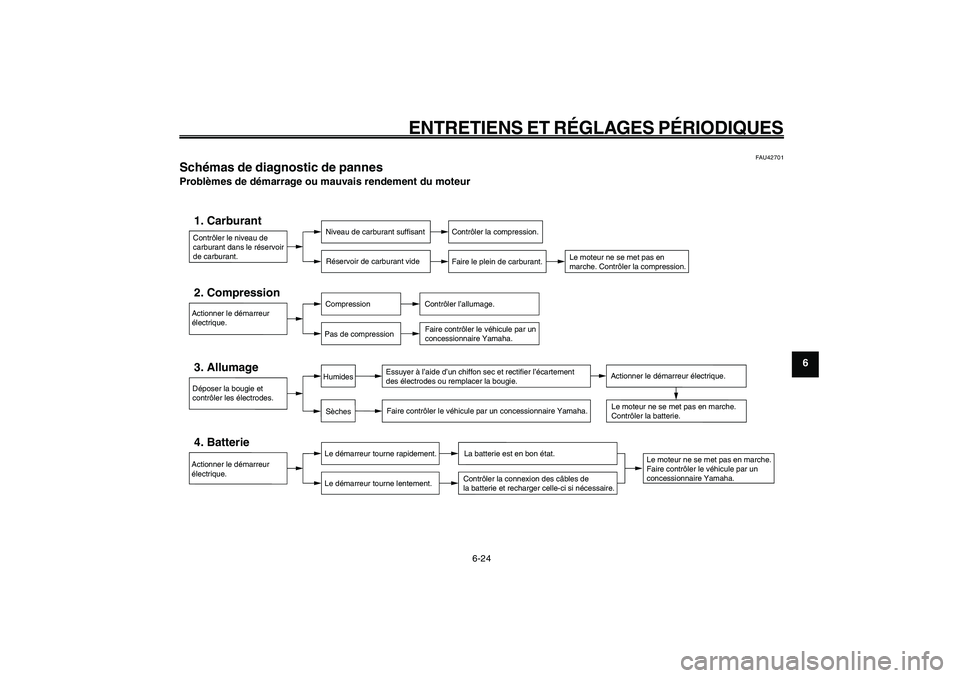

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.

6-60
1
2
3
4
5
6
7
8
9
FAU1722A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25

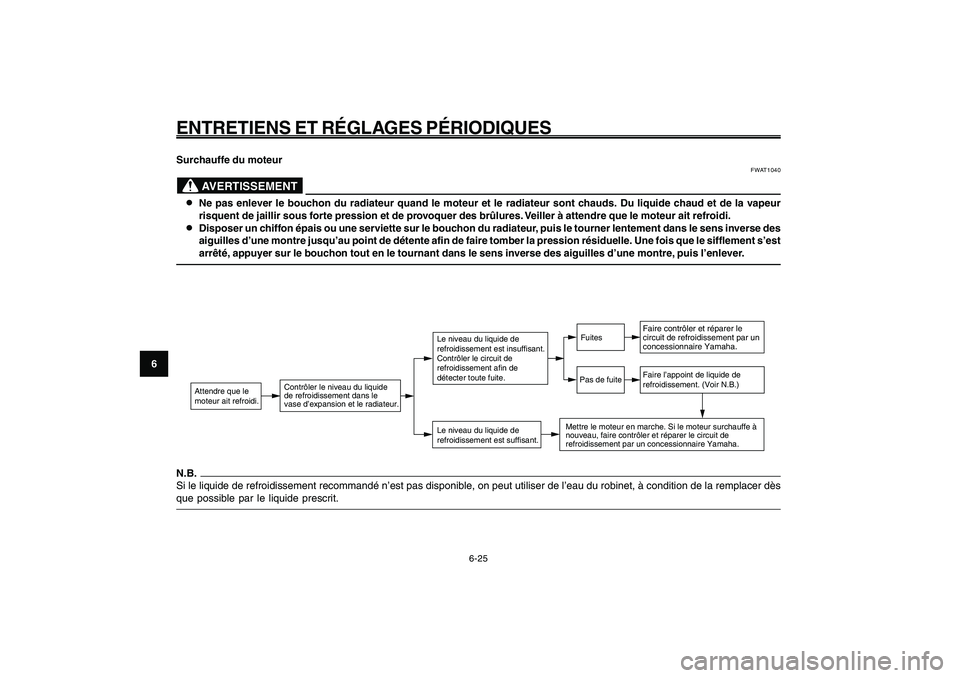

Surchauffe du moteur
FWAT1040
AVERTISSEMENT
8 88 8
8Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.
8 88 8
8Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
N.B.
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès
que possible par le liquide prescrit.

7-61
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-1
Pièces de couleur mate
Soin
FAU25991
SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les
pièces de couleur mate
FCA15192
ATTENTIONCertains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet des
produits d’entretien à utiliser avant de
procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26093
SoinUn des attraits incontestés d’un scooter
réside dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver
son allure et son rendement et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir
la sortie du pot d’échappement à
l’aide d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le cartermoteur, à l’aide d’un dégraissant et
d’une brosse en veillant à ne jamais
en appliquer sur les joints et les axes
de roue. Toujours rincer la crasse et
le dégraissant à l’eau.
Nettoyage
FCA10782
ATTENTION● ●● ●
●
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
● ●● ●
●
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chiffons
doux. Si toutefois on ne parvient pas

7-62
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-2
à nettoyer parfaitement les pièces
en plastique, on peut ajouter un peu
de détergent doux à l’eau. Bien
veiller à rincer abondamment à
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.
● ●● ●
●
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dérouilleur,
d’antirouille, d’antigel ou d’électro-
lyte.
● ●● ●
●
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommageraient
les pièces suivantes : joints (de rou-
lements de roue, de roulement de
bras oscillant, de fourche et de
freins), composants électriques (fi-
ches rapides, connecteurs, instru-
ments, contacteurs et feux) et les
mises à l’air.
● ●● ●
●
Scooters équipés d’un pare-brise :
ne pas utiliser de produits de net-
toyage abrasifs ni des éponges du-res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-males
Nettoyer la crasse à l’eau chaude addi-
tionnée de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.Après utilisation sous la pluie, à proximitéde la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Ilconvient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.
Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer le scooter à l’eau froide sa-
vonneuse en veillant à ce que le mo-
teur soit froid.
ATTENTION:
Ne pas
utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du
sel.
[FCA10791]
2. Protéger le véhicule de la corrosion
en vaporisant un produit anticorrosion
sur toutes les surfaces métalliques, y
compris les surfaces chromées ou
nickelées.
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau
de chamois ou d’un essuyeur absor-
bant.
2. Frotter les pièces en chrome, en alu-

7-63
1
2
3
4
5
6
7
8
9
FAU25991
SOIN ET REMISAGE DU SCOOTER
7-3
minium ou en acier inoxydable, y
compris le système d’échappement,
à l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxyda-
ble les décolorations dues à la cha-
leur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur tou-
tes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.
FWA10941
AVERTISSEMENT
Des impuretés sur les freins ou les pneus
peuvent provoquer une perte de contrôle.● ●● ●
●
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si né-cessaire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
● ●● ●
●
Effectuer ensuite un test de con-
duite afin de vérifier le freinage et la
prise de virages.
FCA10800
ATTENTION● ●● ●
●
Pulvériser modérément huile et cire
et bien essuyer tout excès.
● ●● ●
●
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
● ●● ●
●
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.●
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
●
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquerl’embuage de la lentille de phare. La
buée devrait disparaître peu de temps
après l’allumage du phare.

7-64
1
2
3
4
5
6
7
8
9
FAU25991

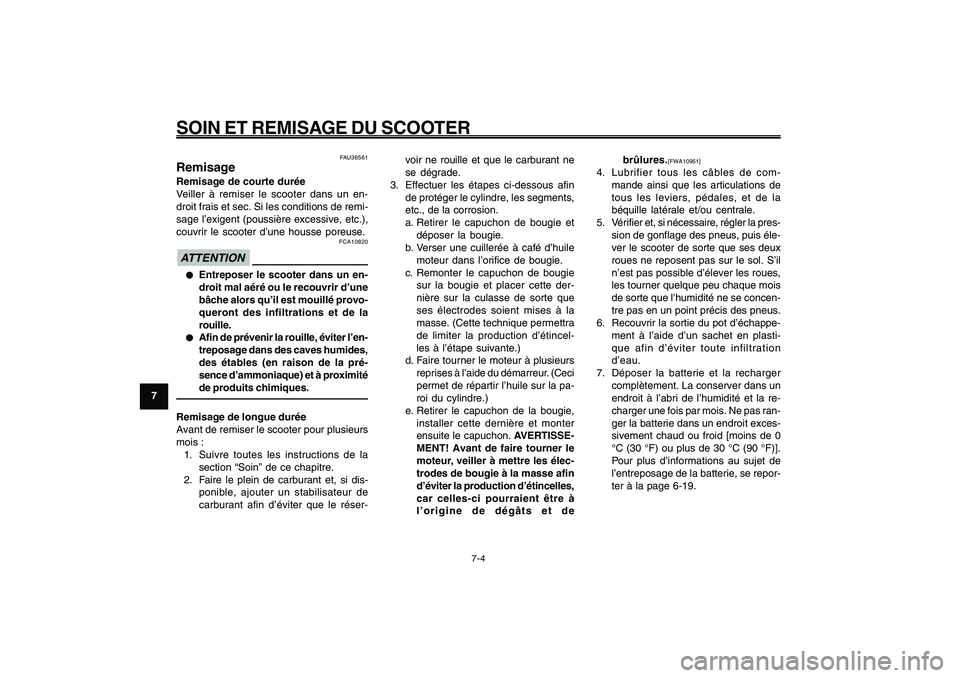

SOIN ET REMISAGE DU SCOOTER
7-4
voir ne rouille et que le carburant ne
se dégrade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincel-
les à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur. (Ceci
permet de répartir l’huile sur la pa-
roi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon. AVERTISSE-
MENT! Avant de faire tourner le
moteur, veiller à mettre les élec-
trodes de bougie à la masse afin
d’éviter la production d’étincelles,
car celles-ci pourraient être à
l’origine de dégâts et debrûlures.
[FWA10951]
4. Lubrifier tous les câbles de com-
mande ainsi que les articulations de
tous les leviers, pédales, et de la
béquille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver le scooter de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plasti-
que afin d’éviter toute infiltration
d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-19.
Remisage
FAU36561
RemisageRemisage de courte durée
Veiller à remiser le scooter dans un en-
droit frais et sec. Si les conditions de remi-
sage l’exigent (poussière excessive, etc.),
couvrir le scooter d’une housse poreuse.
FCA10820
ATTENTION● ●● ●
●
Entreposer le scooter dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
● ●● ●
●
Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides,
des étables (en raison de la pré-
sence d’ammoniaque) et à proximité
de produits chimiques.
Remisage de longue durée
Avant de remiser le scooter pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dis-
ponible, ajouter un stabilisateur de
carburant afin d’éviter que le réser-
