FAU1722A

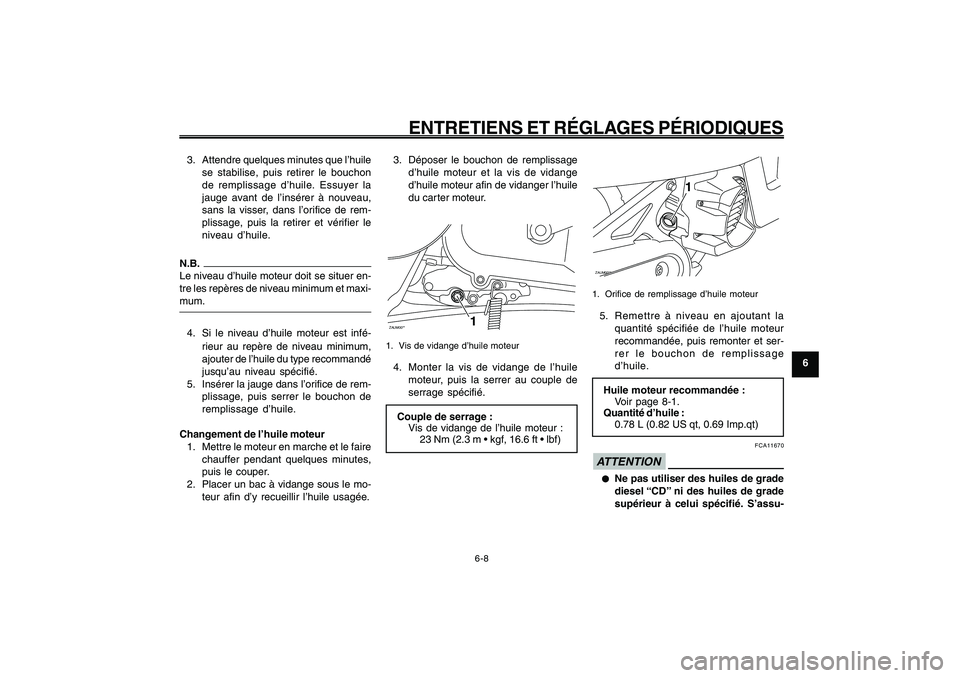

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon
de remplissage d’huile. Essuyer la
jauge avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage, puis la retirer et vérifier le
niveau d’huile.N.B.
Le niveau d’huile moteur doit se situer en-
tre les repères de niveau minimum et maxi-
mum.4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau minimum,
ajouter de l’huile du type recommandé
jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.3. Déposer le bouchon de remplissage
d’huile moteur et la vis de vidange
d’huile moteur afin de vidanger l’huile
du car ter moteur.
ZAUM00**
1
1. Vis de vidange d’huile moteur4. Monter la vis de vidange de l’huile
moteur, puis la serrer au couple de
serrage spécifié.
Couple de serrage :
Vis de vidange de l’huile moteur :
ZAUM00**
1
1. Orifice de remplissage d’huile moteur5. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile moteur
recommandée, puis remonter et ser-
rer le bouchon de remplissage
d’huile.
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
0.78 L (0.82 US qt, 0.69 Imp.qt)
FCA11670
ATTENTION● ●● ●
●
Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade
supérieur à celui spécifié. S’assu-
6-44
1
2
3
4
5
6
7
8
9
FAU1722A

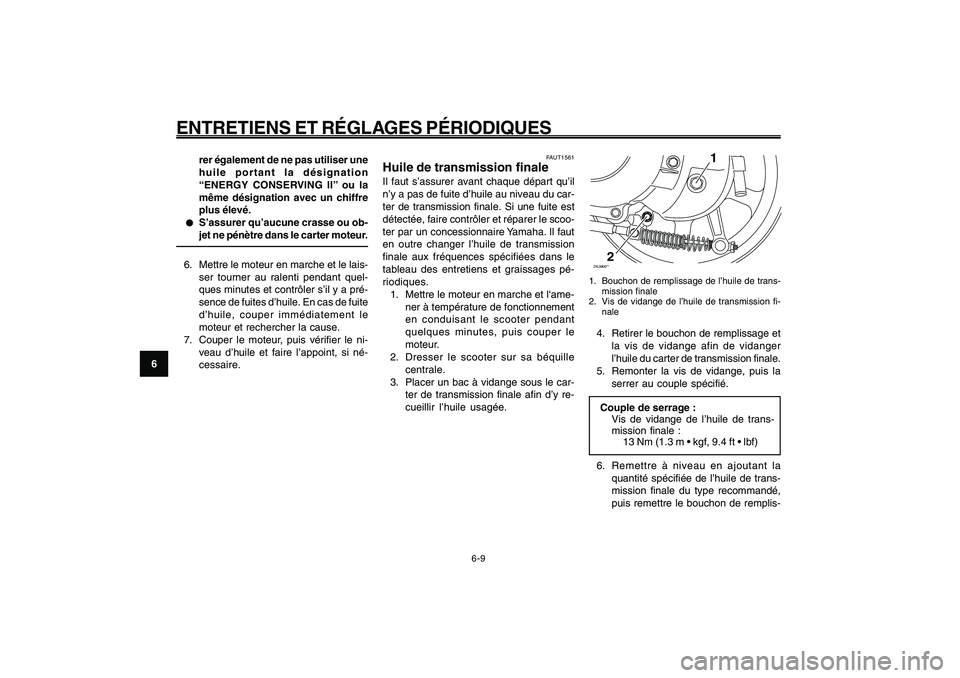

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
rer également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
● ●● ●
●
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter moteur.
6. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le
moteur et rechercher la cause.
7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.Huile de transmission finale
FAUT1561
Huile de transmission finaleIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du car-
ter de transmission finale. Si une fuite est
détectée, faire contrôler et réparer le scoo-
ter par un concessionnaire Yamaha. Il faut
en outre changer l’huile de transmission
finale aux fréquences spécifiées dans le
tableau des entretiens et graissages pé-
riodiques.
1. Mettre le moteur en marche et l‘ame-
ner à température de fonctionnement
en conduisant le scooter pendant
quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille
centrale.
3. Placer un bac à vidange sous le car-
ter de transmission finale afin d’y re-
cueillir l’huile usagée.
ZAUM00**
1
2
1. Bouchon de remplissage de l’huile de trans-
mission finale
2. Vis de vidange de l’huile de transmission fi-
nale4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter de transmission finale.
5. Remonter la vis de vidange, puis la
serrer au couple spécifié.
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
6. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de trans-
mission finale du type recommandé,
puis remettre le bouchon de remplis-
