2009 YAMAHA GIGGLE50 ECO mode

1-10
1
2
3
4
5
6
7
8
9
FAU10221
Q QQ Q
Q

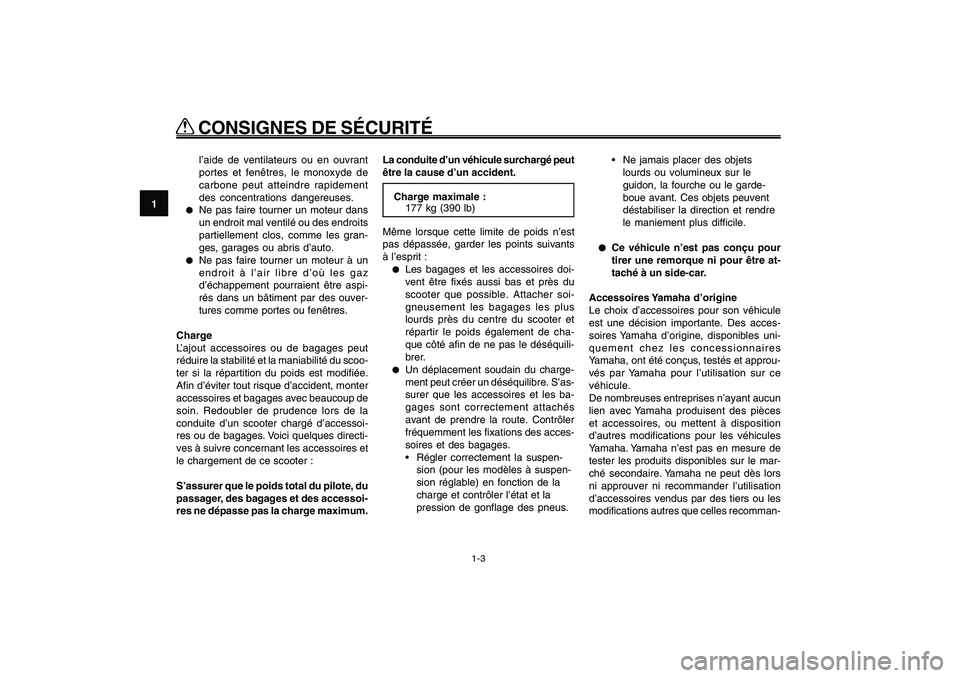

CONSIGNES DE SÉCURITÉ
1-3
l’aide de ventilateurs ou en ouvrant
portes et fenêtres, le monoxyde de
carbone peut atteindre rapidement
des concentrations dangereuses.
●
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
●
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout accessoires ou de bagages peut
réduire la stabilité et la maniabilité du scoo-
ter si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’un scooter chargé d’accessoi-
res ou de bagages. Voici quelques directi-
ves à suivre concernant les accessoires et
le chargement de ce scooter :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoi-
res ne dépasse pas la charge maximum.La conduite d’un véhicule surchargé peut
être la cause d’un accident.
Charge maximale :
177 kg (390 lb)
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants
à l’esprit :
●
Les bagages et les accessoires doi-
vent être fixés aussi bas et près du
scooter que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre du scooter et
répartir le poids également de cha-
que côté afin de ne pas le déséquili-
brer.
●
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
Régler correctement la suspen-
sion (pour les modèles à suspen-
sion réglable) en fonction de la
charge et contrôler l’état et la
pression de gonflage des pneus. Ne jamais placer des objets
lourds ou volumineux sur le
guidon, la fourche ou le garde-
boue avant. Ces objets peuvent
déstabiliser la direction et rendre
le maniement plus difficile.
● ●● ●
●
Ce véhicule n’est pas conçu pour
tirer une remorque ni pour être at-
taché à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et approu-
vés par Yamaha pour l’utilisation sur ce
véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces
et accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors
ni approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-

3-20
1
2
3
4
5
6
7
8
9
FAU1044E

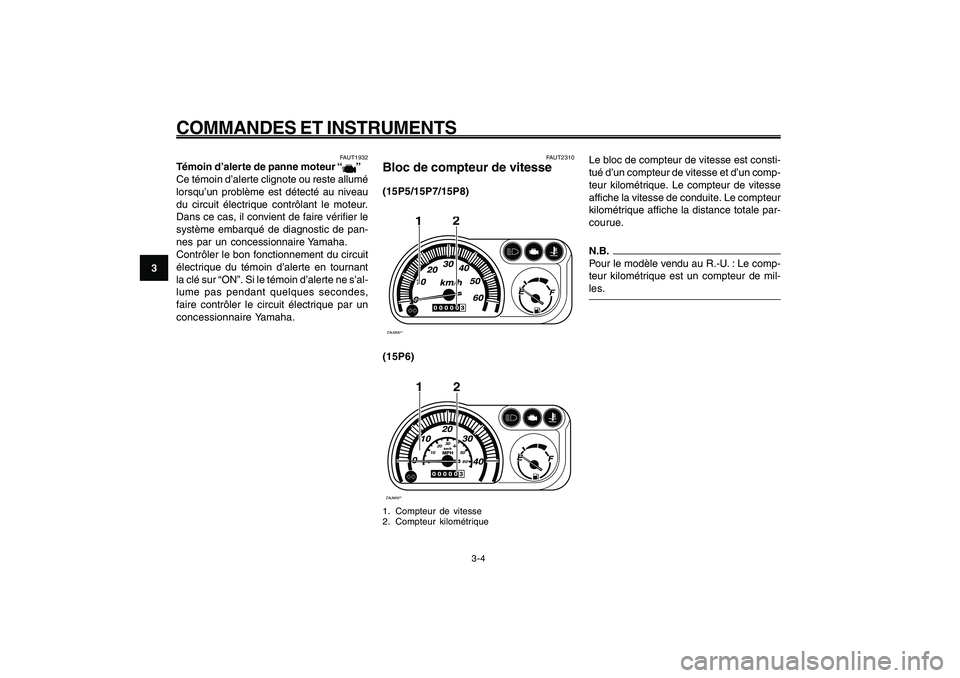

COMMANDES ET INSTRUMENTS
3-4
FAUT2310
Bloc de compteur de vitesse(15P5/15P7/15P8)ZAUM00**
2
1
(15P6)ZAUM00**
2
0102030
40
50
60
1
1. Compteur de vitesse
2. Compteur kilométrique
Panne du moteur, témoin
Compteur de vitesse
Le bloc de compteur de vitesse est consti-
tué d’un compteur de vitesse et d’un comp-
teur kilométrique. Le compteur de vitesse
affiche la vitesse de conduite. Le compteur
kilométrique affiche la distance totale par-
courue.N.B.
Pour le modèle vendu au R.-U. : Le comp-
teur kilométrique est un compteur de mil-
les.
FAUT1932
Témoin d’alerte de panne moteur “
”
Ce témoin d’alerte clignote ou reste allumé
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de pan-
nes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant
la clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes,
faire contrôler le circuit électrique par un
concessionnaire Yamaha.

5-32
1
2
3
4
5
6
7
8
9
FAU15943

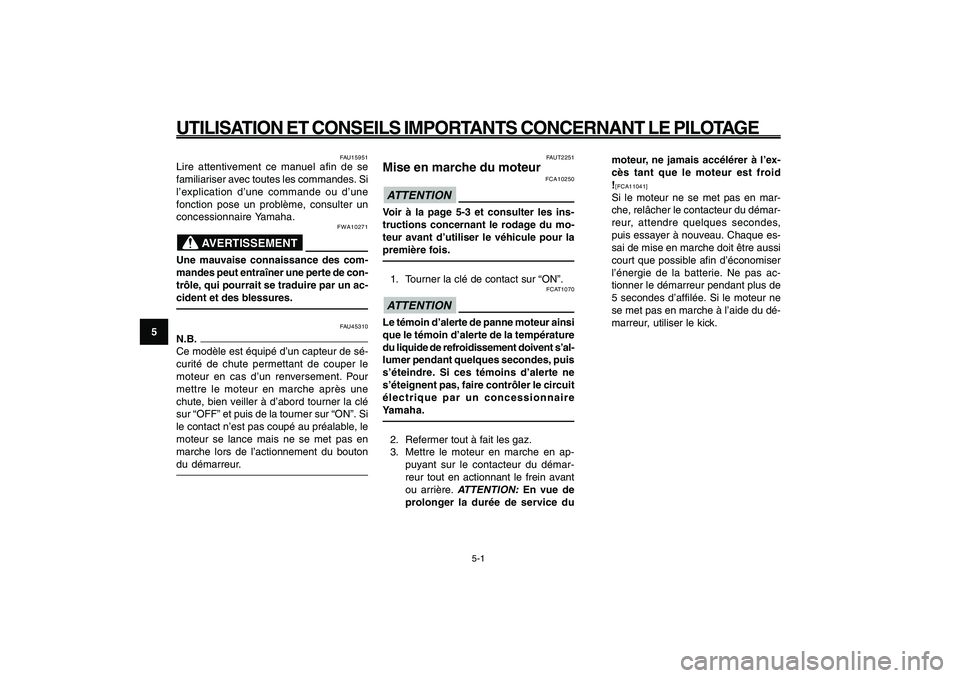

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
Démarrage du moteur
FAUT2251
Mise en marche du moteur
FCA10250
ATTENTIONVoir à la page 5-3 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.1. Tourner la clé de contact sur “ON”.
FCAT1070
ATTENTIONLe témoin d’alerte de panne moteur ainsi
que le témoin d’alerte de la température
du liquide de refroidissement doivent s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si ces témoins d’alerte ne
s’éteignent pas, faire contrôler le circuit
électrique par un concessionnaire
Yamaha.2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du démar-
reur tout en actionnant le frein avant
ou arrière.
ATTENTION:
En vue de
prolonger la durée de service dumoteur, ne jamais accélérer à l’ex-
cès tant que le moteur est froid
!
[FCA11041]Si le moteur ne se met pas en mar-
che, relâcher le contacteur du démar-
reur, attendre quelques secondes,
puis essayer à nouveau. Chaque es-
sai de mise en marche doit être aussi
court que possible afin d’économiser
l’énergie de la batterie. Ne pas ac-
tionner le démarreur pendant plus de
5 secondes d’affilée. Si le moteur ne
se met pas en marche à l’aide du dé-
marreur, utiliser le kick.
FAU15943
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15951
Lire attentivement ce manuel afin de se
familiariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
FWA10271
AVERTISSEMENT
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un ac-
cident et des blessures.
FAU45310
N.B.
Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le
moteur en cas d’un renversement. Pour
mettre le moteur en marche après une
chute, bien veiller à d’abord tourner la clé
sur “OFF” et puis de la tourner sur “ON”. Si
le contact n’est pas coupé au préalable, le
moteur se lance mais ne se met pas en
marche lors de l’actionnement du bouton
du démarreur.

7-61
1
2
3
4
5
6
7
8
9
FAU25991

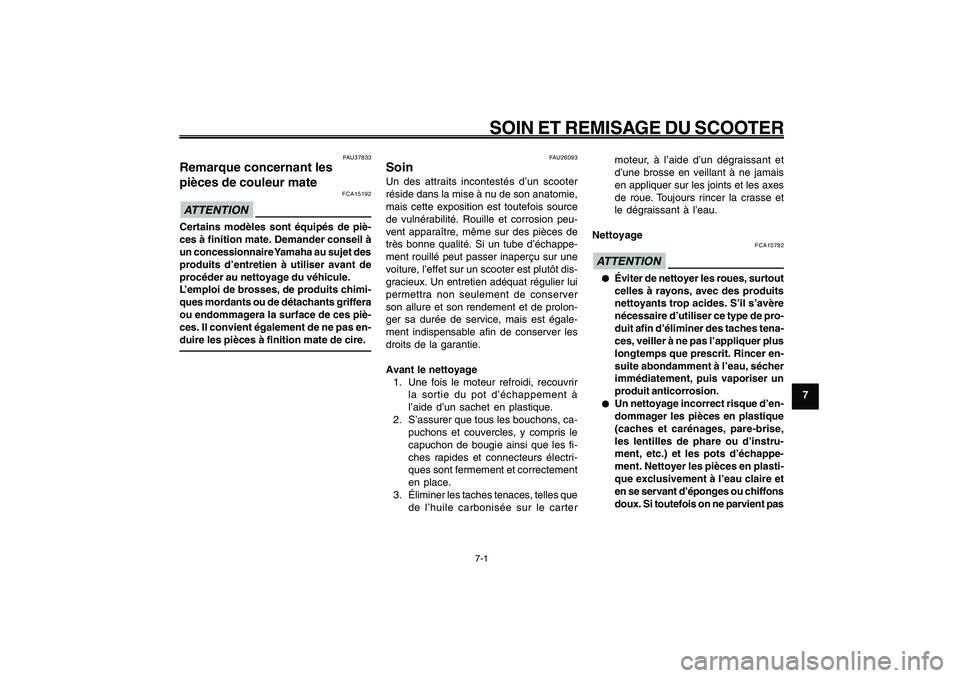

SOIN ET REMISAGE DU SCOOTER
7-1
Pièces de couleur mate
Soin
FAU25991
SOIN ET REMISAGE DU SCOOTER
FAU37833
Remarque concernant les
pièces de couleur mate
FCA15192
ATTENTIONCertains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet des
produits d’entretien à utiliser avant de
procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26093
SoinUn des attraits incontestés d’un scooter
réside dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur un scooter est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver
son allure et son rendement et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver les
droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir
la sortie du pot d’échappement à
l’aide d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le cartermoteur, à l’aide d’un dégraissant et
d’une brosse en veillant à ne jamais
en appliquer sur les joints et les axes
de roue. Toujours rincer la crasse et
le dégraissant à l’eau.
Nettoyage
FCA10782
ATTENTION● ●● ●
●
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
● ●● ●
●
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chiffons
doux. Si toutefois on ne parvient pas

7-63
1
2
3
4
5
6
7
8
9
FAU25991

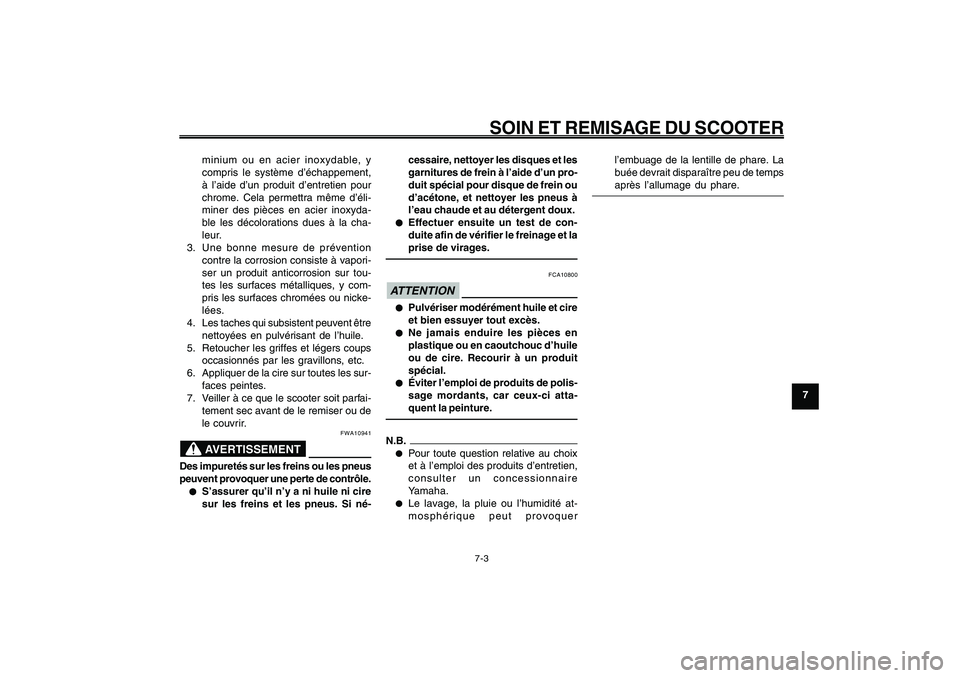

SOIN ET REMISAGE DU SCOOTER
7-3
minium ou en acier inoxydable, y
compris le système d’échappement,
à l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxyda-
ble les décolorations dues à la cha-
leur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur tou-
tes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que le scooter soit parfai-
tement sec avant de le remiser ou de
le couvrir.
FWA10941
AVERTISSEMENT
Des impuretés sur les freins ou les pneus
peuvent provoquer une perte de contrôle.● ●● ●
●
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus. Si né-cessaire, nettoyer les disques et les
garnitures de frein à l’aide d’un pro-
duit spécial pour disque de frein ou
d’acétone, et nettoyer les pneus à
l’eau chaude et au détergent doux.
● ●● ●
●
Effectuer ensuite un test de con-
duite afin de vérifier le freinage et la
prise de virages.
FCA10800
ATTENTION● ●● ●
●
Pulvériser modérément huile et cire
et bien essuyer tout excès.
● ●● ●
●
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
● ●● ●
●
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.●
Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
●
Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquerl’embuage de la lentille de phare. La
buée devrait disparaître peu de temps
après l’allumage du phare.

8-66
1
2
3
4
5
6
7
8
9
FAU26320
CARACTÉRISTIQUES
8-1
Caractéristiques
FAU26320
CARACTÉRISTIQUESDimensionsLongueur hors tout
1915 mm (75.4 in)
Largeur hors tout
695 mm (27.4 in)
Hauteur hors tout
1040 mm (40.9 in)
Hauteur de la selle
750 mm (29.5 in)
Empattement
1280 mm (50.4 in)
Garde au sol
115 mm (4.53 in)
Rayon de braquage minimum
2000 mm (78.7 in)PoidsAvec huile et carburant
93.0 kg (205 lb)MoteurType de moteur
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres
Monocylindre incliné vers l’avant
Cylindrée
49.0 cm
3
Alésage x course
38.0 x 43.6 mm (1.50 x 1.72 in)
Taux de compression
12.00 :1
Système de démarrage
Démarreur électrique et kick
Système de graissage
Carter humide
Huile moteurType
SAE 10W-40
-10 0 10 20 30
40 -20
50
C
SAE 10W-30
SAE 10W-40
SAE 15W-40SAE 20W-40SAE 20W-50
Classification d’huile moteur recommandée
API Service de type SG et au-delà/
JASO MA
Vidange périodique
0.78 L (0.82 US qt, 0.69 Imp.qt)Huile de transmission finaleType
Huile moteur SAE 10W-30 de type SE
Quantité
0.10 L (0.11 US qt, 0.09 Imp.qt)RefroidissementCapacité du vase d’expansion (jusqu’au
repère de niveau maximum)
0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacité du radiateur (circuit compris)
0.50 L (0.53 US qt, 0.44 Imp.qt)Filtre à airÉlément du filtre à air
Élément de type humideCarburantCarburant recommandé
Essence ordinaire sans plomb
exclusivementCapacité du réservoir
4.5 L (1.19 US gal, 0.99 Imp.gal)
Corps de papillon d’accélérationType / quantité
3B31 00(SE AC19-1) / 1
Fabricant
MIKUNIBougie(s)Fabricant/modèle
NGK/CR7E
Écartement des électrodes
0.7-0.8 mm (0.028-0.031 in)EmbrayageType d’embrayage
Sec, centrifuge automatiqueTransmissionSystème de réduction primaire
Engrenage hélicoïdal
Taux de réduction primaire
50/13 (3.846)
Système de réduction secondaire
Engrenage hélicoïdal
Taux de réduction secondaire
43/12 (3.583)
Type de boîte de vitesses
Automatique, courroie trapézoïdale
Commande
Type centrifuge automatiqueChâssisType de cadre
Poutre supérieure tubulaire
Angle de chasse
26.00 degree

1
2
3
4
5
6
7
8
9

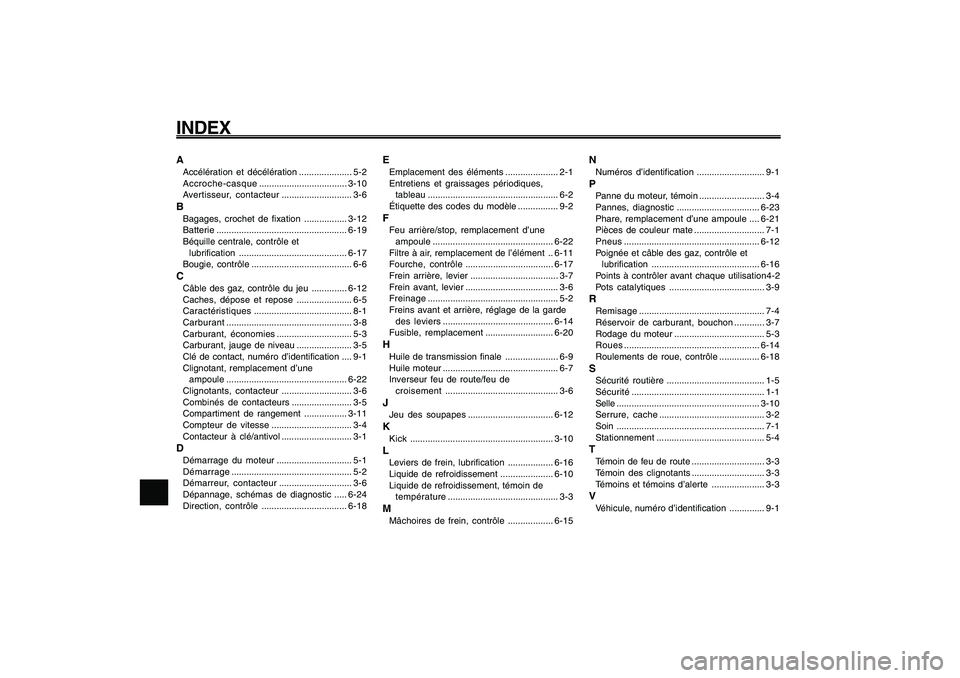

INDEXAAccélération et décélération ..................... 5-2
Accroche-casque...................................3-10
Avertisseur, contacteur............................ 3-6BBagages, crochet de fixation .................3-12
Batterie....................................................6-19
Béquille centrale, contrôle et
lubrification...........................................6-17
Bougie, contrôle........................................ 6-6CCâble des gaz, contrôle du jeu ..............6-12
Caches, dépose et repose ...................... 6-5
Caractéristiques....................................... 8-1
Carburant.................................................. 3-8
Carburant, économies.............................. 5-3
Carburant, jauge de niveau ...................... 3-5
Clé de contact, numéro d’identification .... 9-1
Clignotant, remplacement d’une
ampoule................................................6-22
Clignotants, contacteur............................ 3-6
Combinés de contacteurs........................ 3-5
Compartiment de rangement .................3-11
Compteur de vitesse................................ 3-4
Contacteur à clé/antivol ............................ 3-1DDémarrage du moteur.............................. 5-1
Démarrage................................................ 5-2
Démarreur, contacteur............................. 3-6
Dépannage, schémas de diagnostic .....6-24
Direction, contrôle..................................6-18
EEmplacement des éléments ..................... 2-1
Entretiens et graissages périodiques,
tableau.................................................... 6-2
Étiquette des codes du modèle ................ 9-2FFeu arrière/stop, remplacement d’une
ampoule................................................6-22
Filtre à air, remplacement de l’élément ..6-11
Fourche, contrôle...................................6-17
Frein arrière, levier................................... 3-7
Frein avant, levier..................................... 3-6
Freinage.................................................... 5-2
Freins avant et arrière, réglage de la garde
des leviers............................................6-14
Fusible, remplacement...........................6-20HHuile de transmission finale ..................... 6-9
Huile moteur.............................................. 6-7
Inverseur feu de route/feu de
croisement............................................. 3-6JJeu des soupapes..................................6-12KKick.........................................................3-10LLeviers de frein, lubrification ..................6-16
Liquide de refroidissement .....................6-10
Liquide de refroidissement, témoin de
température............................................ 3-3MMâchoires de frein, contrôle ..................6-15
NNuméros d’identification........................... 9-1PPanne du moteur, témoin .......................... 3-4
Pannes, diagnostic.................................6-23
Phare, remplacement d’une ampoule ....6-21
Pièces de couleur mate ............................ 7-1
Pneus......................................................6-12
Poignée et câble des gaz, contrôle et
lubrification...........................................6-16
Points à contrôler avant chaque utilisation4-2
Pots catalytiques...................................... 3-9RRemisage.................................................. 7-4
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur.................................... 5-3
Roues......................................................6-14
Roulements de roue, contrôle ................6-18SSécurité routière....................................... 1-5
Sécurité..................................................... 1-1
Selle .........................................................3-10
Serrure, cache.......................................... 3-2
Soin........................................................... 7-1
Stationnement........................................... 5-4TTémoin de feu de route ............................. 3-3
Témoin des clignotants............................. 3-3
Témoins et témoins d’alerte ..................... 3-3VVéhicule, numéro d’identification.............. 9-1
