2009 YAMAHA GIGGLE50 Notices Demploi (in French)

7-65
1
2
3
4
5
6
7
8
9
FAU25991

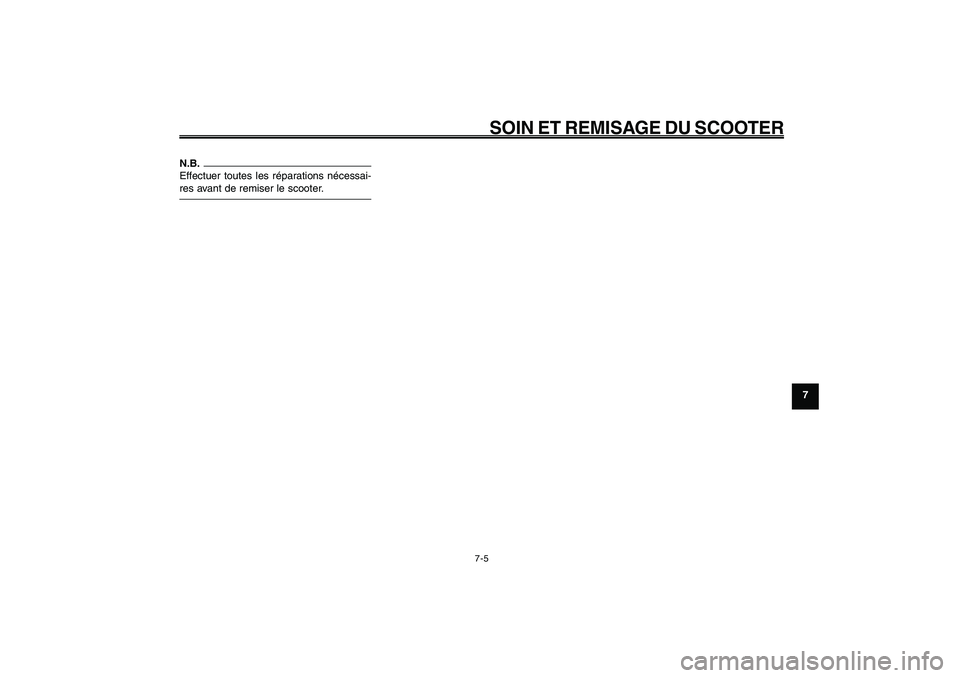

SOIN ET REMISAGE DU SCOOTER
N.B.
Effectuer toutes les réparations nécessai-
res avant de remiser le scooter.
7-5

8-66
1
2
3
4
5
6
7
8
9
FAU26320
CARACTÉRISTIQUES
8-1
Caractéristiques
FAU26320
CARACTÉRISTIQUESDimensionsLongueur hors tout
1915 mm (75.4 in)
Largeur hors tout
695 mm (27.4 in)
Hauteur hors tout
1040 mm (40.9 in)
Hauteur de la selle
750 mm (29.5 in)
Empattement
1280 mm (50.4 in)
Garde au sol
115 mm (4.53 in)
Rayon de braquage minimum
2000 mm (78.7 in)PoidsAvec huile et carburant
93.0 kg (205 lb)MoteurType de moteur
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres
Monocylindre incliné vers l’avant
Cylindrée
49.0 cm
3
Alésage x course
38.0 x 43.6 mm (1.50 x 1.72 in)
Taux de compression
12.00 :1
Système de démarrage
Démarreur électrique et kick
Système de graissage
Carter humide
Huile moteurType
SAE 10W-40
-10 0 10 20 30
40 -20
50
C
SAE 10W-30
SAE 10W-40
SAE 15W-40SAE 20W-40SAE 20W-50
Classification d’huile moteur recommandée
API Service de type SG et au-delà/
JASO MA
Vidange périodique
0.78 L (0.82 US qt, 0.69 Imp.qt)Huile de transmission finaleType
Huile moteur SAE 10W-30 de type SE
Quantité
0.10 L (0.11 US qt, 0.09 Imp.qt)RefroidissementCapacité du vase d’expansion (jusqu’au
repère de niveau maximum)
0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacité du radiateur (circuit compris)
0.50 L (0.53 US qt, 0.44 Imp.qt)Filtre à airÉlément du filtre à air
Élément de type humideCarburantCarburant recommandé
Essence ordinaire sans plomb
exclusivementCapacité du réservoir
4.5 L (1.19 US gal, 0.99 Imp.gal)
Corps de papillon d’accélérationType / quantité
3B31 00(SE AC19-1) / 1
Fabricant
MIKUNIBougie(s)Fabricant/modèle
NGK/CR7E
Écartement des électrodes
0.7-0.8 mm (0.028-0.031 in)EmbrayageType d’embrayage
Sec, centrifuge automatiqueTransmissionSystème de réduction primaire
Engrenage hélicoïdal
Taux de réduction primaire
50/13 (3.846)
Système de réduction secondaire
Engrenage hélicoïdal
Taux de réduction secondaire
43/12 (3.583)
Type de boîte de vitesses
Automatique, courroie trapézoïdale
Commande
Type centrifuge automatiqueChâssisType de cadre
Poutre supérieure tubulaire
Angle de chasse
26.00 degree

8-67
1
2
3
4
5
6
7
8
9
FAU26320

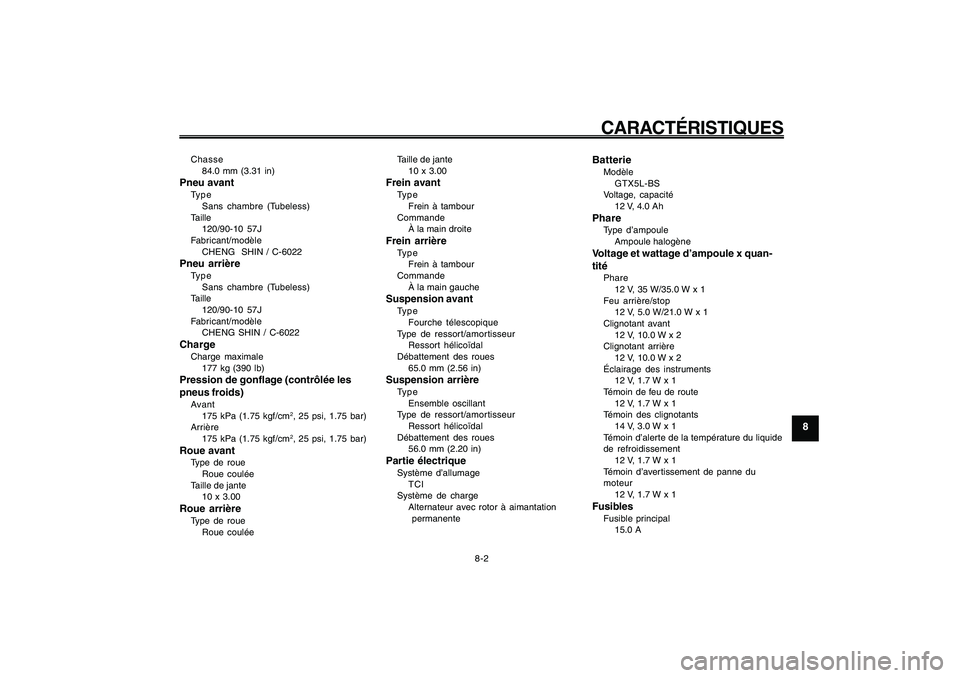

CARACTÉRISTIQUES
8-2 Chasse
84.0 mm (3.31 in)
Pneu avantType
Sans chambre (Tubeless)
Taille
120/90-10 57J
Fabricant/modèle
CHENG SHIN / C-6022Pneu arrièreType
Sans chambre (Tubeless)
Taille
120/90-10 57J
Fabricant/modèle
CHENG SHIN / C-6022ChargeCharge maximale
177 kg (390 lb)Pression de gonflage (contrôlée les
pneus froids)Avant
175 kPa (1.75 kgf/cm
2, 25 psi, 1.75 bar)
Arrière
175 kPa (1.75 kgf/cm2, 25 psi, 1.75 bar)
Roue avantType de roue
Roue coulée
Taille de jante
10 x 3.00Roue arrièreType de roue
Roue couléeTaille de jante
10 x 3.00
Frein avantType
Frein à tambour
Commande
À la main droiteFrein arrièreType
Frein à tambour
Commande
À la main gaucheSuspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal
Débattement des roues
65.0 mm (2.56 in)Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal
Débattement des roues
56.0 mm (2.20 in)Partie électriqueSystème d’allumage
TCI
Système de charge
Alternateur avec rotor à aimantation
permanente
BatterieModèle
GTX5L-BS
Voltage, capacité
12 V, 4.0 AhPhareType d’ampoule
Ampoule halogèneVoltage et wattage d’ampoule x quan-
titéPhare
12 V, 35 W/35.0 W x 1
Feu arrière/stop
12 V, 5.0 W/21.0 W x 1
Clignotant avant
12 V, 10.0 W x 2
Clignotant arrière
12 V, 10.0 W x 2
Éclairage des instruments
12 V, 1.7 W x 1
Témoin de feu de route
12 V, 1.7 W x 1
Témoin des clignotants
14 V, 3.0 W x 1
Témoin d’alerte de la température du liquide
de refroidissement
12 V, 1.7 W x 1
Témoin d’avertissement de panne du
moteur
12 V, 1.7 W x 1FusiblesFusible principal
15.0 A

9-68
1
2
3
4
5
6
7
8
9
FAU26343

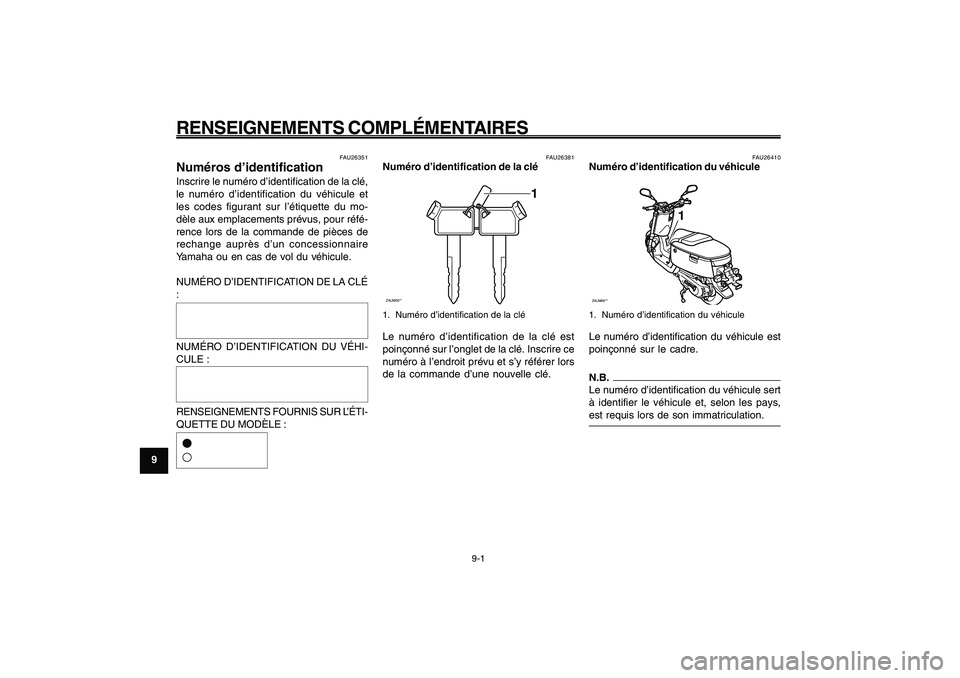

RENSEIGNEMENTS COMPLÉMENTAIRESNuméros d’identification
Clé de contact, numéro d’identification
Véhicule, numéro d’identification
9-1
FAU26343
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identificationInscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et
les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ
:
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la cléZAUM00**
1
1. Numéro d’identification de la cléLe numéro d’identification de la clé est
poinçonné sur l’onglet de la clé. Inscrire ce
numéro à l’endroit prévu et s’y référer lors
de la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhiculeZAUM00**
1
1. Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
poinçonné sur le cadre.N.B.
Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays,
est requis lors de son immatriculation.

9-69
1
2
3
4
5
6
7
8
9
FAU26343
RENSEIGNEMENTS COMPLÉMENTAIRES
Étiquette des codes du modèle
9-2
FAUT1440
Étiquette des codes du modèleZAUM00**
1
1. Étiquette des codes du modèleL’étiquette des codes du modèle est collée
à l’intérieur du compartiment de range-
ment. (Se reporter à la page 3-11.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.

1
2
3
4
5
6
7
8
9
INDEXAAccélération et décélération ..................... 5-2
Accroche-casque...................................3-10
Avertisseur, contacteur............................ 3-6BBagages, crochet de fixation .................3-12
Batterie....................................................6-19
Béquille centrale, contrôle et
lubrification...........................................6-17
Bougie, contrôle........................................ 6-6CCâble des gaz, contrôle du jeu ..............6-12
Caches, dépose et repose ...................... 6-5
Caractéristiques....................................... 8-1
Carburant.................................................. 3-8
Carburant, économies.............................. 5-3
Carburant, jauge de niveau ...................... 3-5
Clé de contact, numéro d’identification .... 9-1
Clignotant, remplacement d’une
ampoule................................................6-22
Clignotants, contacteur............................ 3-6
Combinés de contacteurs........................ 3-5
Compartiment de rangement .................3-11
Compteur de vitesse................................ 3-4
Contacteur à clé/antivol ............................ 3-1DDémarrage du moteur.............................. 5-1
Démarrage................................................ 5-2
Démarreur, contacteur............................. 3-6
Dépannage, schémas de diagnostic .....6-24
Direction, contrôle..................................6-18
EEmplacement des éléments ..................... 2-1
Entretiens et graissages périodiques,
tableau.................................................... 6-2
Étiquette des codes du modèle ................ 9-2FFeu arrière/stop, remplacement d’une
ampoule................................................6-22
Filtre à air, remplacement de l’élément ..6-11
Fourche, contrôle...................................6-17
Frein arrière, levier................................... 3-7
Frein avant, levier..................................... 3-6
Freinage.................................................... 5-2
Freins avant et arrière, réglage de la garde
des leviers............................................6-14
Fusible, remplacement...........................6-20HHuile de transmission finale ..................... 6-9
Huile moteur.............................................. 6-7
Inverseur feu de route/feu de
croisement............................................. 3-6JJeu des soupapes..................................6-12KKick.........................................................3-10LLeviers de frein, lubrification ..................6-16
Liquide de refroidissement .....................6-10
Liquide de refroidissement, témoin de
température............................................ 3-3MMâchoires de frein, contrôle ..................6-15
NNuméros d’identification........................... 9-1PPanne du moteur, témoin .......................... 3-4
Pannes, diagnostic.................................6-23
Phare, remplacement d’une ampoule ....6-21
Pièces de couleur mate ............................ 7-1
Pneus......................................................6-12
Poignée et câble des gaz, contrôle et
lubrification...........................................6-16
Points à contrôler avant chaque utilisation4-2
Pots catalytiques...................................... 3-9RRemisage.................................................. 7-4
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur.................................... 5-3
Roues......................................................6-14
Roulements de roue, contrôle ................6-18SSécurité routière....................................... 1-5
Sécurité..................................................... 1-1
Selle .........................................................3-10
Serrure, cache.......................................... 3-2
Soin........................................................... 7-1
Stationnement........................................... 5-4TTémoin de feu de route ............................. 3-3
Témoin des clignotants............................. 3-3
Témoins et témoins d’alerte ..................... 3-3VVéhicule, numéro d’identification.............. 9-1
