PANNENHILFE
7
Radwechsel
- Kurbeln Sie den Wagenheber herunter, bis das Fahrzeug wieder
auf den Boden steht, und entfernen
Sie den Wagenheber.
- Ziehen Sie die Radmuttern nun mit dem Radschlüssel fest, jedoch
nicht gewaltsam.
- Legen Sie das defekte Rad in die Halterung des Ersatzrads.
- Hängen Sie die Halterung wieder im Haken ein und heben Sie sie mittels
Schraube und Handkurbel wieder an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber
anstelle des Radschlüssels.
5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe
und drehen Sie die Radmuttern von
Hand ein.
- Ziehen Sie die Radmuttern zunächst mit dem Radschlüssel an.

110
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift A an der vorderen
Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich
von einem Vertreter des PEUGEOT-
Händlernetzes reparieren und wieder
montieren.

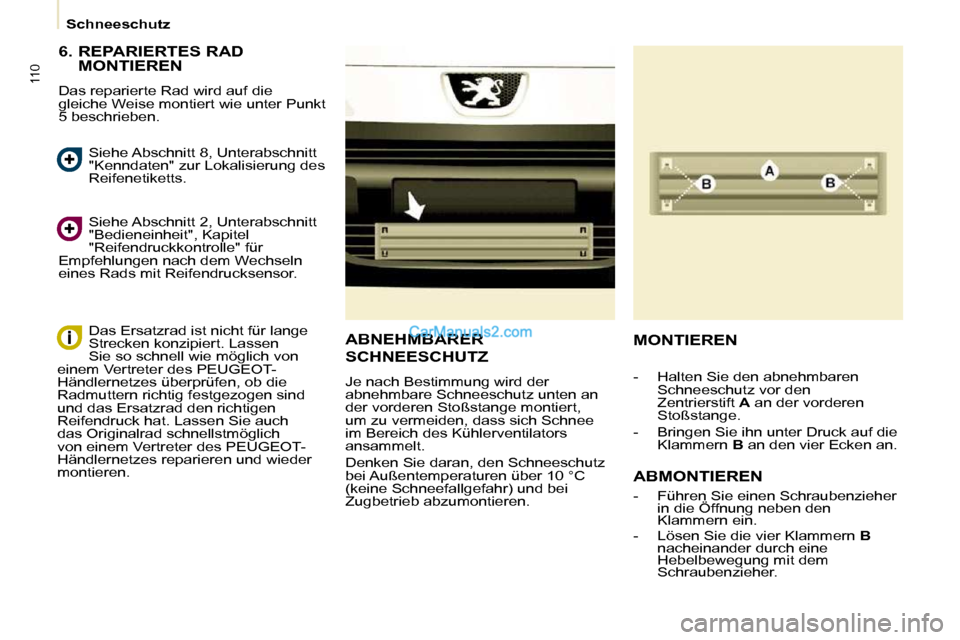

110
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift A an der vorderen
Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich
von einem Vertreter des PEUGEOT-
Händlernetzes reparieren und wieder
montieren.

111
PANNENHILFE
7
Austausch der Glühlampen
AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Typ A
Glühlampe ganz aus
Glas: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.
Öffnen Sie die Motorhaube.
Schieben Sie Ihre Hand hinter
den Scheinwerferblock, um an die
Glühlampen zu gelangen.
Führen Sie den Vorgang in
umgekehrter Reihenfolge aus, um
die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die
Motorhaube richtig geschlossen ist.
Typ C
Halogenlampe:
Sperrfeder aus der
Halterung lösen.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austauschen etwa 3 Minuten, bis
Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Hochdruckreinigung
Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um
sie auszubauen:
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

112
Austausch der Glühlampen

3. Fahrtrichtungsanzeiger
Typ B, PY 21 W - 21 W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen
dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.

2. Standlicht
Typ A, W 5 W - 5 W
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
FRONTLEUCHTEN

1. Abblendlicht/Fernlicht
Typ C, H4 - 55 W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

113
PANNENHILFE
7
Austausch der Glühlampen

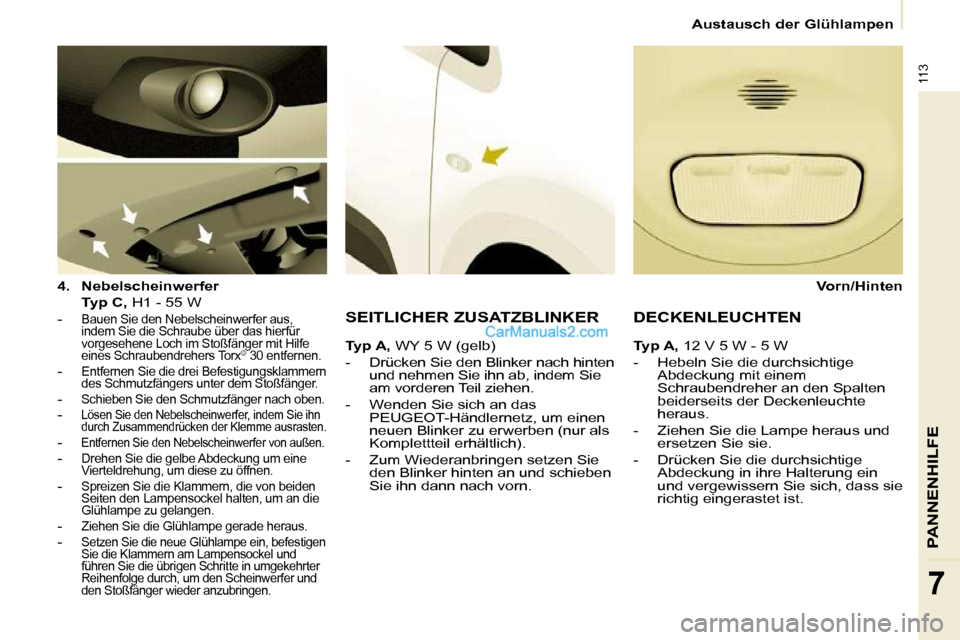

4. Nebelscheinwerfer
Typ C, H1 - 55 W
-
Bauen Sie den Nebelscheinwerfer aus,
indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
eines Schraubendrehers Torx ©
30 entfernen.
- Entfernen Sie die drei Befestigungsklammern
des Schmutzfängers unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben. - Lösen Sie den Nebelscheinwerfer, indem Sie ihn
durch Zusammendrücken der Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen. - Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden
Seiten den Lampensockel halten, um an die
Glühlampe zu gelangen.
- Ziehen Sie die Glühlampe gerade heraus. - Setzen Sie die neue Glühlampe ein, befestigen
Sie die Klammern am Lampensockel und
führen Sie die übrigen Schritte in umgekehrter
Reihenfolge durch, um den Scheinwerfer und
den Stoßfänger wieder anzubringen.
SEITLICHER ZUSATZBLINKER

Typ A, WY 5 W (gelb)
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab, indem Sie
am vorderen Teil ziehen.
- Wenden Sie sich an das PEUGEOT -Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben
Sie ihn dann nach vorn.
Vorn/Hinten
DECKENLEUCHTEN

Typ A, 12 V 5 W - 5 W
- Hebeln Sie die durchsichtige Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.

114
Austausch der Glühlampen
Mehr Informationen zu den
Glühlampen fi nden Sie in den Tabellen
"Lampentypen".

1. Brems-/Standleuchten
Typ B, P21/5 W - 21/5 W

2. Fahrtrichtungsanzeiger

Typ B, PY 21 W - 21 W (gelb)

3. Rückfahrscheinwerfer
Typ B, P21 W - 21 W

4. Nebelleuchten

Typ B, P21 W - 21 W - Stellen Sie fest, welche Glühlampe
defekt ist, und öffnen Sie die
Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/Schließen".
- Entfernen Sie die beiden Befestigungsschrauben mit
dem Schraubendreher, der im
Werkzeugset unter dem rechten
Sitz verstaut ist.
- Ziehen Sie den Scheinwerferblock von außen heraus.
- Halten Sie den Leuchtenblock und lösen Sie die elektrische
Verbindung.
- Spreizen Sie die 4 Federn und
ziehen Sie die Lampenfassung
heraus.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf
drücken und sie entgegen dem
Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.


Entnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: Ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: Ziehen Sie den Scheinwerferblock zu sich heran.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen
und der Stromversorgungsdraht
korrekt positioniert werden, damit
dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach
dem Austausch der Glühlampe des
hinteren Blinkers über zwei Minuten.
HECKLEUCHTEN
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

115
PANNENHILFE
7
Austausch der Glühlampen

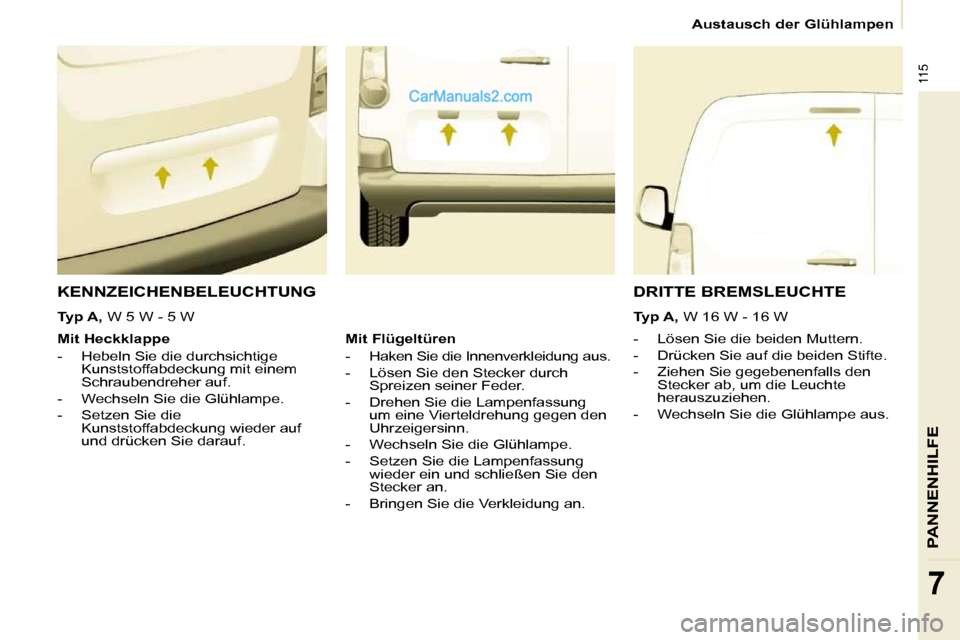

KENNZEICHENBELEUCHTUNG
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen Sie gegebenenfalls den Stecker ab, um die Leuchte
herauszuziehen.
- Wechseln Sie die Glühlampe aus.
Mit Heckklappe
- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf.
DRITTE BREMSLEUCHTE

Typ A, W 16 W - 16 W
Mit Flügeltüren
- Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen seiner Feder.
- Drehen Sie die Lampenfassung um eine Vierteldrehung gegen den
Uhrzeigersinn.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder ein und schließen Sie den
Stecker an.
- Bringen Sie die Verkleidung an.

Typ A, W 5 W - 5 W
