9.8
3 3
0 4
4 4
1 1
5 5
2 2
U S B - G E R Ä T - W I P P L U G
A N W E N D U N G D E R U S B - S C H N I T T S T E L L E -
W I P P L U G
Halten Sie die Taste LIST kurz gedrückt, um die Liste der Verzeichnisse/Musikrichtungen/Künstler/Playlists des USB-Gerätes anzuzeigen. Die Steuerung innerhalb der Liste erfolgt mit den Tasten Links/Rechts und Oben/Unten. Drücken Sie auf OK, um die Auswahl zu bestätigen.
Die im iPod ® d e fi n i e r t e n , z u r V e r f ü g u n g s t e h e n d e n L i s t e n ®
umfassen die Kategorien Künstler, Musikrichtung und Playlist. Die Funktionen "Auswahl" und "Navigation" werden in den Schritten 1 bis 5 zuvor beschrieben.
Keine Festplatte oder andere USB-Geräte als Audio-Geräte an die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung beschädigen.
A N S C H L I E S S E N E I N E S I P O D ® A N S C H L I E S S E N E I N E S I P O D A N S C H L I E S S E N E I N E S I P O D ' s A N D I E U S B - S C H N I T T S T E L L E ®
Drücken Sie auf eine dieser Tasten, um während des Abspielens zurück zum vorherigen Titel oder zum nächsten Titel der Anordnungsliste zu gelangen. Für einen schnellen Vor- oder Rücklauf, halten Sie eine dieser Tasten lange gedrückt.
Drücken Sie auf eine dieser Tasten, um während des Abspielens zu den vorherigen oder nächsten Menüpunkten wie Musikrichtung/Verzeichnis/Künstler/Playlist der Anordnungsliste zu gelangen.
Halten Sie die die Taste LIST lange gedrückt, um die verschiedenen Anordnungssysteme anzuzeigen. Wählen Sie nach Verzeichnis/Künstler/Musikrichtung /Playlist aus, drücken Sie anschließend auf OK, um das gewünschte Anordnungssystem auszuwählen und drücken Sie dann erneut auf OK, um Ihre Wahl zu bestätigen.
- Nach Verzeichnis: alle vom Gerät erkannten Verzeichnisse mit Audiodateien, alphabetisch angeordnet ohne Rücksicht auf die Baumstruktur. - Nach Künstler: alle in den ID3 Tags d e fi n i e r t e n K ü n s t l e r n a m e n , a l p h a b e t i s c h angeordnet. - Nach Musikrichtung: alle in den ID3 T a g s d e fi n i e r t e n M u s i k r i c h t u n g e n . - Nach Playlist: nach den im USB-Gerät gespeicherten Playlists.
O K
Page 150 of 177
9.20
01
1
5
10
2
3 4 6
1 3
11
9
1 4 1 5
7 8 1 2
1 6
1. Bei abgestelltem Motor - Kurzer Druck: Ein/Aus - Langer Druck: Pause bei Wiedergabe der CD, Radio Stummschaltung Bei laufendem Motor- Kurzer Druck: Pause bei Wiedergabe der CD, Radio Stummschaltung- Langer Druck: Neu-Initialisierung des Systems 2 . Lautstärkeregelung
5 . Zugang zum Menü SETUP Langer Druck: Zugang zum GPS und zum Demomodus
6 . Z u g a n g z u m M e n ü P H O N E , A n z e i g e d e r A n r u fl i s t e
7 . Zugang zum Menü MODE Anwahl der Funktion, in der sich nacheinander folg ende Menüs anzeigen lassen: Radio, Karte, NAV (wenn eine Zielführung läuft), Telefon (wenn ein Gespräch geführt wird), Bordcomputer Langer Druck: Bildschirmanzeige schwarz (DARK)
8 . Zugang zum Menü NAVIGATION. Anzeige der letzten Zi ele
9. Zugang zum Menü TRAFFIC. Anzeige der aktuellen Verkehrswarnmeldungen
10. ESC: Abbruch des laufenden Vorgangs
11. CD-Auswurf
1 2 . Anwahl des vorherigen/nächsten Radiosenders auf der Liste Anwahl der vorherigen/nächsten CD Anwahl des vorherigen/nächsten MP3-Verzeichnisses Anwahl der vorherigen/nächsten Seite einer Liste
1 3 . Anwahl des vorherigen/nächsten Radiosenders Anwahl des vorherigen/nächsten CD- oder MP3-Titels Anwahl der vorherigen/nächsten Zeile einer Liste
1 4 . Tasten 1 bis 6: Anwahl eines gespeicherten Senders Anwahl einer CD im CD-Wechsler Langer Druck: Speichern des eingestellten Senders
1 5 . Laufwerk SD-Karte
1 6 . Drehwählschalter für die Anzeige auf dem Bildschirm und je nach Menükontext Kurzer Druck: Bestätigung

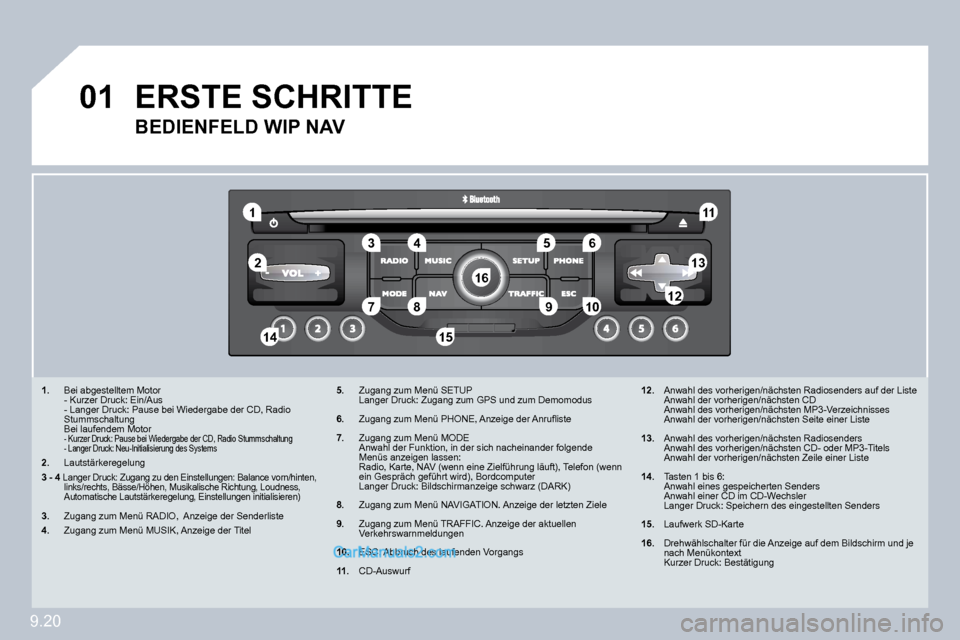

ERSTE SCHRITTE
B E D I E N F E L D W I P N A V
3 . Zugang zum Menü RADIO, Anzeige der Senderliste 4 . Zugang zum Menü MUSIK, Anzeige der Titel
3 - 4Langer Druck: Zugang zu den Einstellungen: Balance vorn/hinten, links/rechts, Bässe/Höhen, Musikalische Richtung, Loudness, Automatische Lautstärkeregelung, Einstellungen initialisieren)
Page 156 of 177
9.26
5
6
7
1
2
3
4

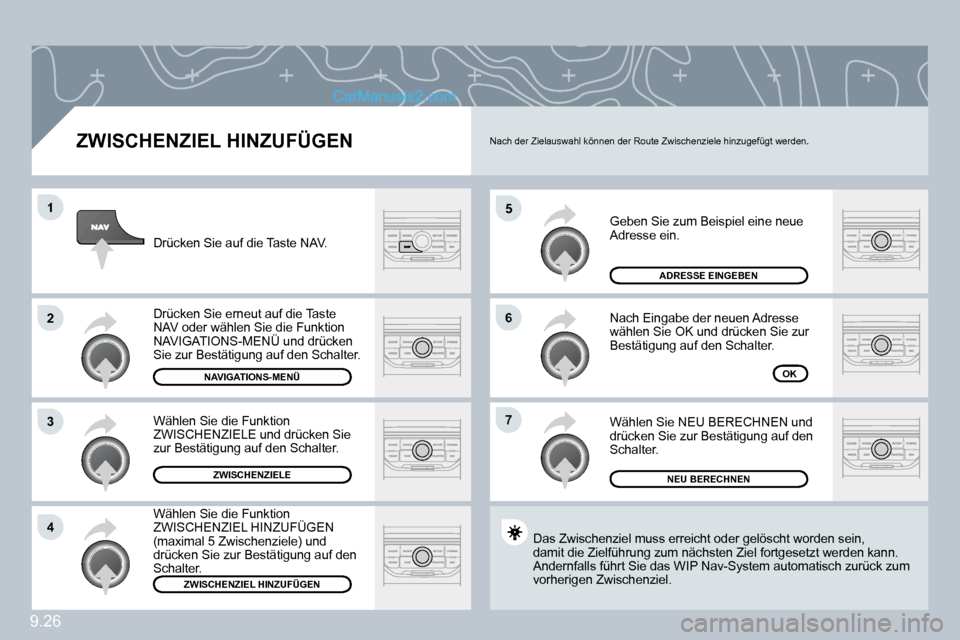

Z W I S C H E N Z I E L H I N Z U F Ü G E N
Geben Sie zum Beispiel eine neue Adresse ein.
Nach Eingabe der neuen Adresse wählen Sie OK und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie NEU BERECHNEN und drücken Sie zur Bestätigung auf den Schalter.
Drücken Sie auf die Taste NAV.
Drücken Sie erneut auf die Taste NAV oder wählen Sie die Funktion NAVIGATIONS-MENÜ und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ZWISCHENZIEL HINZUFÜGEN (maximal 5 Zwischenziele) und drücken Sie zur Bestätigung auf den Schalter.
Wählen Sie die Funktion ZWISCHENZIELE und drücken Sie zur Bestätigung auf den Schalter.
N A V I G A T I O N S - M E N Ü
Z W I S C H E N Z I E L E
Z W I S C H E N Z I E L H I N Z U F Ü G E N
ADRESSE EINGEBEN
OK
Das Zwischenziel muss erreicht oder gelöscht worden srden sein, damit die Zielführung zum nächsten Ziel fortgesetzt werzt werden kann. Andernfalls führt Sie das WIP Nav-System automatisc h atisch zurück zum vorherigen Zwischenziel.
Nach der Zielauswahl können der Route Zwischenziele hinzugefügt werden.
NEU BERECHNEN
Page 168 of 177
9.38

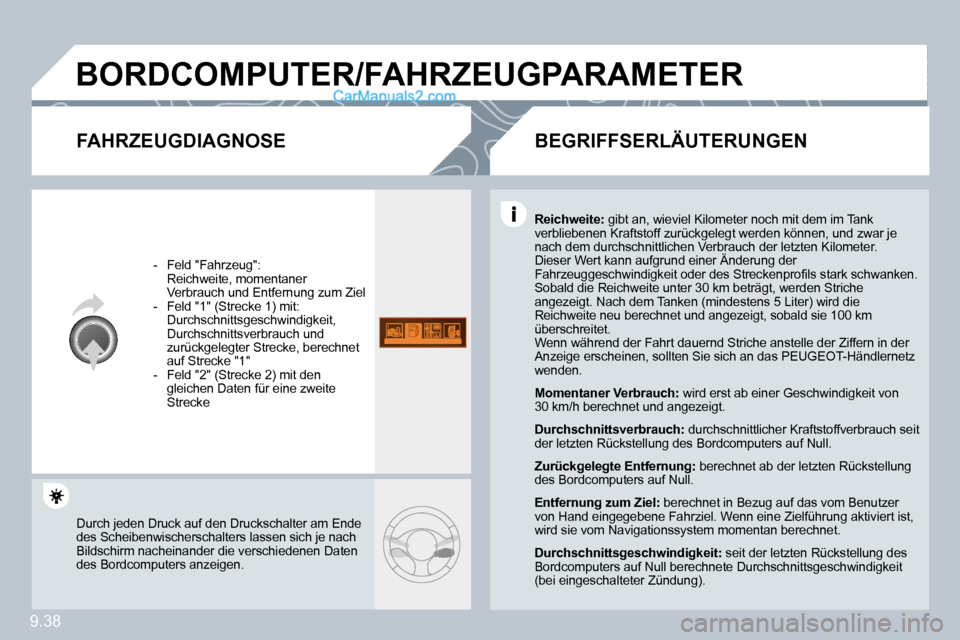

B O R D C O M P U T E R / F A H R Z E U G P A R A M E T E R
F A H R Z E U G D I A G N O S E
- Feld "Fahrzeug": Reichweite, momentaner Verbrauch und Entfernung zum Ziel - Feld "1" (Strecke 1) mit: Durchschnittsgeschwindigkeit, Durchschnittsverbrauch und zurückgelegter Strecke, berechnet auf Strecke "1" - Feld "2" (Strecke 2) mit den gleichen Daten für eine zweite Strecke
R e i c h w e i t e : gibt an, wieviel Kilometer noch mit dem imem im Tank verbliebenen Kraftstoff zurückgelegt werden können, unen, und zwar je nach dem durchschnittlichen Verbrauch der letzten K ilon Kilometer. Dieser Wert kann aufgrund einer Änderung der F a h r z e u g g e s c h w i n d i g k e i t o d e r d e s S t r e c k e n p r o fi l s s t a r k s c h w a n k e n . F a h r z e u g g e s c h w i n d i g k e i t o d e r d e s S t r e c k e n p r o fi l s s t a r k s c h w a n k e n . Sobald die Reichweite unter 30 km beträgt, werden Strin Striche angezeigt. Nach dem Tanken (mindestens 5 Liter) wir d ) wird die Reichweite neu berechnet und angezeigt, sobald sie 10 sie 100 km überschreitet. Wenn während der Fahrt dauernd Striche anstelle de r Z der Ziffern in der Anzeige erscheinen, sollten Sie sich an das PEUGEOTGEOT-Händlernetz wenden.
M o m e n t a n e r V e r b r a u c h : wird erst ab einer Geschwindhwindigkeit von 30 km/h berechnet und angezeigt.
D u r c h s c h n i t t s v e r b r a u c h : durchschnittlicher Kraftstoffvftstoffverbrauch seit der letzten Rückstellung des Bordcomputers auf Null.
Z u r ü c k g e l e g t e E n t f e r n u n g : berechnet ab der letzten Rtzten Rückstellung des Bordcomputers auf Null.
E n t f e r n u n g z u m Z i e l : berechnet in Bezug auf das voms vom Benutzer von Hand eingegebene Fahrziel. Wenn eine Zielführun gührung aktiviert ist, wird sie vom Navigationssystem momentan berechnet. hnet.
D u r c h s c h n i t t s g e s c h w i n d i g k e i t : seit der letzten Rücks Rückstellung des Bordcomputers auf Null berechnete Durchschnittsgeschgeschwindigkeit (bei eingeschalteter Zündung).
Durch jeden Druck auf den Druckschalter am Ende des Scheibenwischerschalters lassen sich je nach Bildschirm nacheinander die verschiedenen Daten des Bordcomputers anzeigen.
B E G R I F F S E R L Ä U T E R U N G E N
