2009 Peugeot Partner Betriebsanleitung (in German)

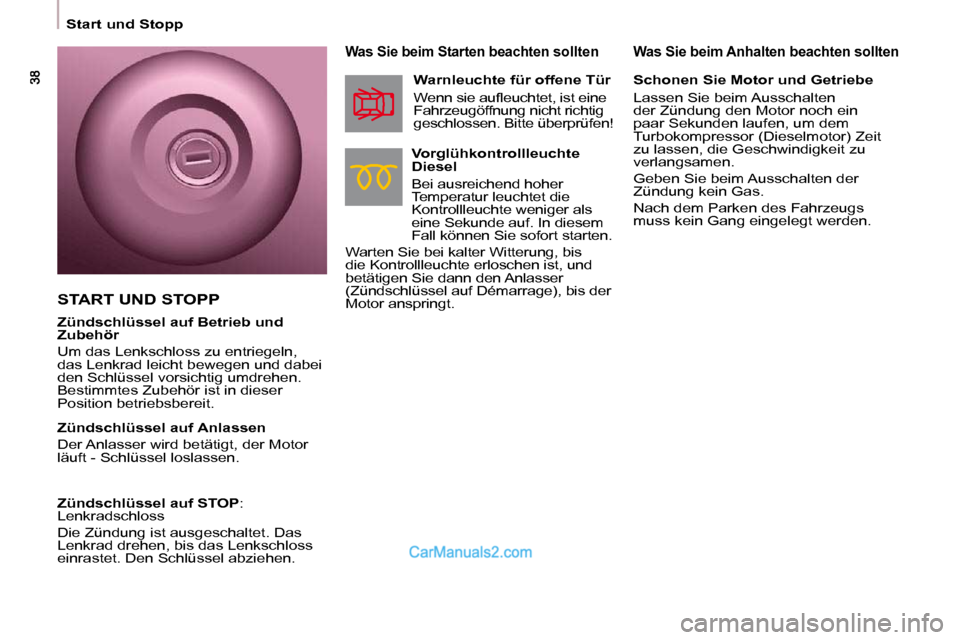

Start und Stopp
Was Sie beim Anhalten beachten sollten Was Sie beim Starten beachten sollten
Vorglühkontrollleuchte
Diesel
Bei ausreichend hoher
Temperatur leuchtet die
Kontrollleuchte weniger als
eine Sekunde auf. In diesem
Fall können Sie sofort starten.
Warten Sie bei kalter Witterung, bis
die Kontrollleuchte erloschen ist, und
betätigen Sie dann den Anlasser
(Zündschlüssel auf Démarrage), bis der
Motor anspringt. Warnleuchte für offene Tür
Wenn sie aufl euchtet, ist eine
Fahrzeugöffnung nicht richtig
geschlossen. Bitte überprüfen!
Schonen Sie Motor und Getriebe
Lassen Sie beim Ausschalten
der Zündung den Motor noch ein
paar Sekunden laufen, um dem
Turbokompressor (Dieselmotor) Zeit
zu lassen, die Geschwindigkeit zu
verlangsamen.
Geben Sie beim Ausschalten der
Zündung kein Gas.
Nach dem Parken des Fahrzeugs
muss kein Gang eingelegt werden.
START UND STOPP

Zündschlüssel auf
Betrieb und
Zubehör
Um das Lenkschloss zu entriegeln,
das Lenkrad leicht bewegen und dabei
den Schlüssel vorsichtig umdrehen.
Bestimmtes Zubehör ist in dieser
Position betriebsbereit.

Zündschlüssel auf
Anlassen
Der Anlasser wird betätigt, der Motor
läuft - Schlüssel loslassen.

Zündschlüssel auf STOP :
Lenkradschloss
Die Zündung ist ausgeschaltet. Das
Lenkrad drehen, bis das Lenkschloss
einrastet. Den Schlüssel abziehen.

39
STARTBEREIT
22

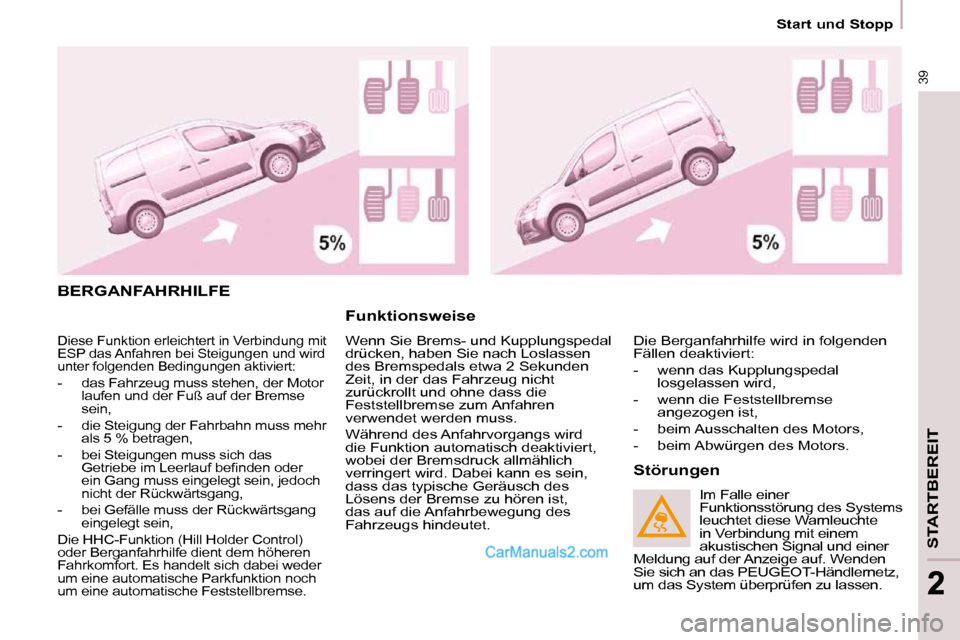

Start und Stopp
BERGANFAHRHILFE
Funktionsweise
Wenn Sie Brems- und Kupplungspedal
drücken, haben Sie nach Loslassen
des Bremspedals etwa 2 Sekunden
Zeit, in der das Fahrzeug nicht
zurückrollt und ohne dass die
Feststellbremse zum Anfahren
verwendet werden muss.
Während des Anfahrvorgangs wird
die Funktion automatisch deaktiviert,
wobei der Bremsdruck allmählich
verringert wird. Dabei kann es sein,
dass das typische Geräusch des
Lösens der Bremse zu hören ist,
das auf die Anfahrbewegung des
Fahrzeugs hindeutet. Störungen
Die Berganfahrhilfe wird in folgenden
Fällen deaktiviert:
- wenn das Kupplungspedal
losgelassen wird,
- wenn die Feststellbremse angezogen ist,
- beim Ausschalten des Motors,
- beim Abwürgen des Motors.
Im Falle einer
Funktionsstörung des Systems
leuchtet diese Warnleuchte
in Verbindung mit einem
akustischen Signal und einer
Meldung auf der Anzeige auf. Wenden
Sie sich an das PEUGEOT-Händlernetz,
um das System überprüfen zu lassen.
Diese Funktion erleichtert in Verbindung mit
ESP das Anfahren bei Steigungen und wird
unter folgenden Bedingungen aktiviert:
- das Fahrzeug muss stehen, der Motor laufen und der Fuß auf der Bremse
sein,
- die Steigung der Fahrbahn muss mehr als 5 % betragen,
- bei Steigungen muss sich das Getriebe im Leerlauf befi nden oder
ein Gang muss eingelegt sein, jedoch
nicht der Rückwärtsgang,
- bei Gefälle muss der Rückwärtsgang eingelegt sein,
Die HHC-Funktion (Hill Holder Control)
oder Berganfahrhilfe dient dem höheren
Fahrkomfort. Es handelt sich dabei weder
um eine automatische Parkfunktion noch
um eine automatische Feststellbremse.

40

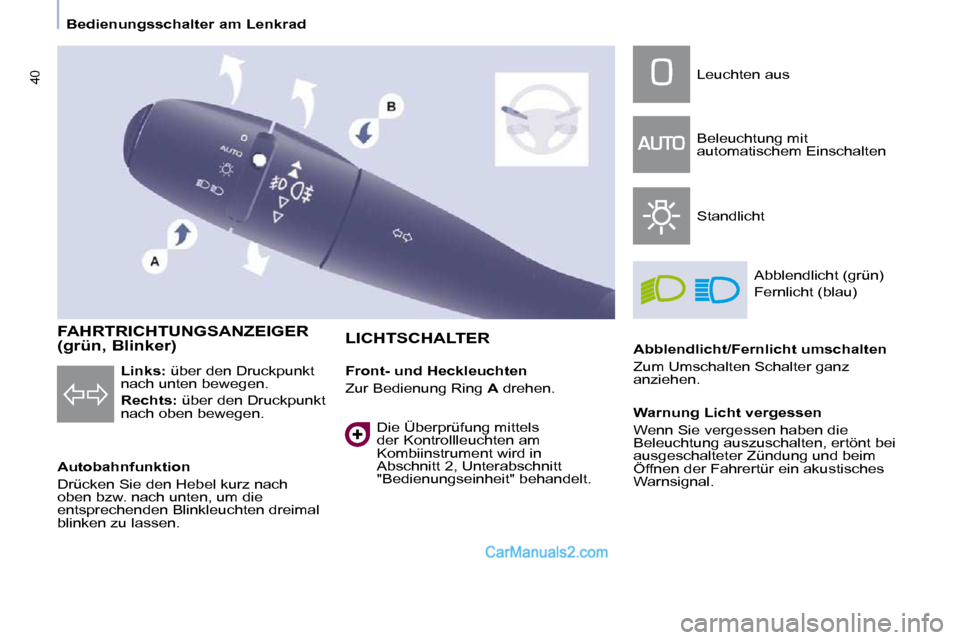

Bedienungsschalter am Lenkrad
FAHRTRICHTUNGSANZEIGER
(grün, Blinker)
Autobahnfunktion
Drücken Sie den Hebel kurz nach
oben bzw. nach unten, um die
entsprechenden Blinkleuchten dreimal
blinken zu lassen. LICHTSCHALTER

Links: über den Druckpunkt
nach unten bewegen.

Rechts: über den Druckpunkt
nach oben bewegen. Front- und Heckleuchten
Zur Bedienung Ring
A drehen. Leuchten aus
Beleuchtung mit
automatischem Einschalten
Standlicht
Abblendlicht (grün)
Fernlicht (blau)
Abblendlicht/Fernlicht umschalten
Zum Umschalten Schalter ganz
anziehen.
Warnung Licht vergessen
Wenn Sie vergessen haben die
Beleuchtung auszuschalten, ertönt bei
ausgeschalteter Zündung und beim
Öffnen der Fahrertür ein akustisches
Warnsignal.
Die Überprüfung mittels
der Kontrollleuchten am
Kombiinstrument wird in
Abschnitt 2, Unterabschnitt
"Bedienungseinheit" behandelt.

40

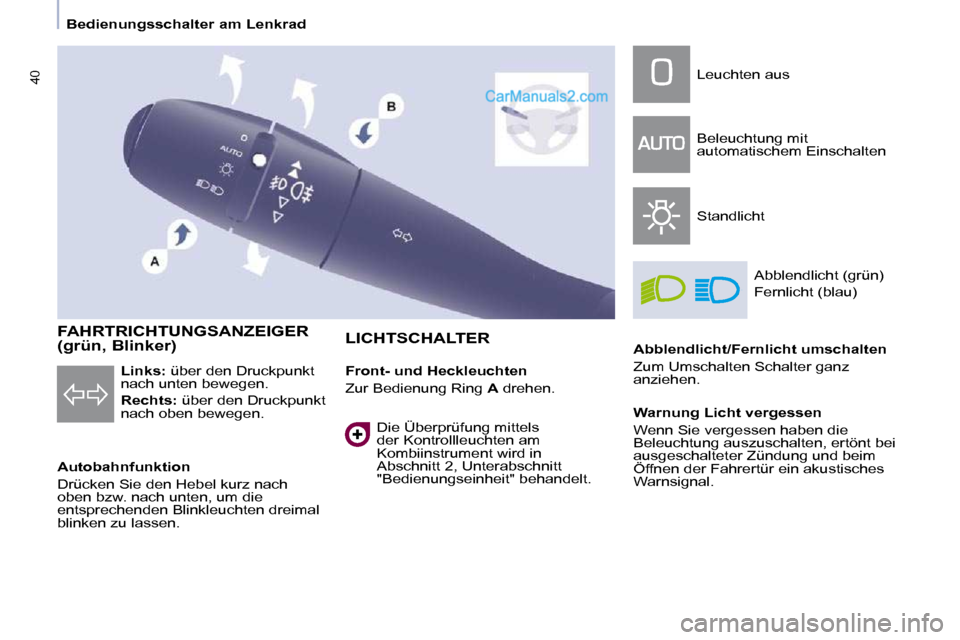

Bedienungsschalter am Lenkrad
FAHRTRICHTUNGSANZEIGER
(grün, Blinker)
Autobahnfunktion
Drücken Sie den Hebel kurz nach
oben bzw. nach unten, um die
entsprechenden Blinkleuchten dreimal
blinken zu lassen. LICHTSCHALTER

Links: über den Druckpunkt
nach unten bewegen.

Rechts: über den Druckpunkt
nach oben bewegen. Front- und Heckleuchten
Zur Bedienung Ring
A drehen. Leuchten aus
Beleuchtung mit
automatischem Einschalten
Standlicht
Abblendlicht (grün)
Fernlicht (blau)
Abblendlicht/Fernlicht umschalten
Zum Umschalten Schalter ganz
anziehen.
Warnung Licht vergessen
Wenn Sie vergessen haben die
Beleuchtung auszuschalten, ertönt bei
ausgeschalteter Zündung und beim
Öffnen der Fahrertür ein akustisches
Warnsignal.
Die Überprüfung mittels
der Kontrollleuchten am
Kombiinstrument wird in
Abschnitt 2, Unterabschnitt
"Bedienungseinheit" behandelt.

41
Bedienungsschalter am Lenkrad

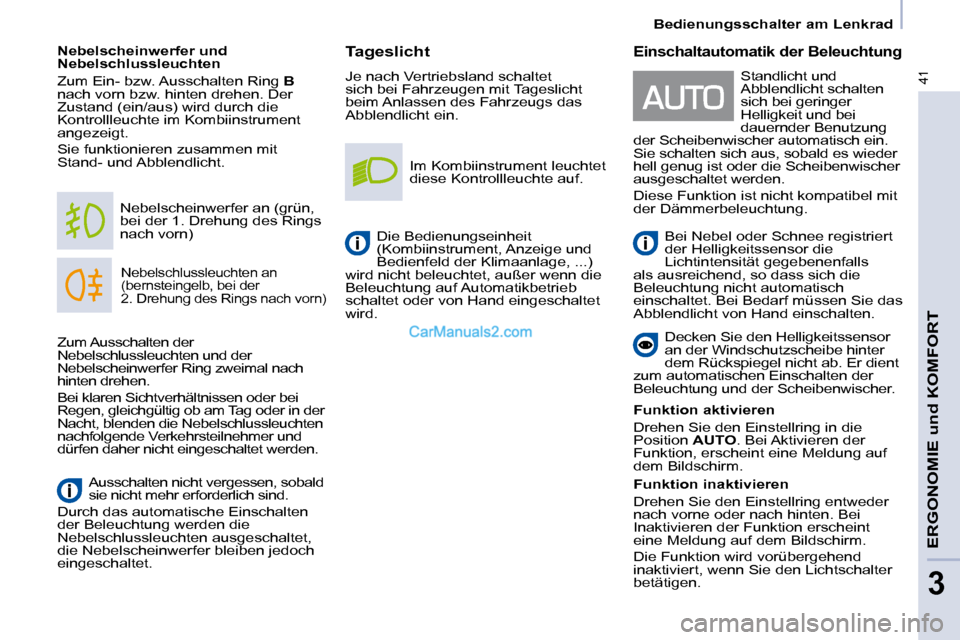

ERGONOMIE und KOMFORT
3
Tageslicht
Je nach Vertriebsland schaltet
sich bei Fahrzeugen mit Tageslicht
beim Anlassen des Fahrzeugs das
Abblendlicht ein.
Nebelschlussleuchten an
(bernsteingelb, bei der
2. Drehung des Rings nach vorn)
Nebelscheinwerfer an (grün,
bei der 1. Drehung des Rings
nach vorn)
Nebelscheinwerfer und
Nebelschlussleuchten
Zum Ein- bzw. Ausschalten Ring
B
nach vorn bzw. hinten drehen. Der
Zustand (ein/aus) wird durch die
Kontrollleuchte im Kombiinstrument
angezeigt.
Sie funktionieren zusammen mit
Stand- und Abblendlicht.
Ausschalten nicht vergessen, sobald
sie nicht mehr erforderlich sind.
Durch das automatische Einschalten
der Beleuchtung werden die
Nebelschlussleuchten ausgeschaltet,
die Nebelscheinwerfer bleiben jedoch
eingeschaltet. Im Kombiinstrument leuchtet
diese Kontrollleuchte auf.
Die Bedienungseinheit
(Kombiinstrument, Anzeige und
Bedienfeld der Klimaanlage, ...)
wird nicht beleuchtet, außer wenn die
Beleuchtung auf Automatikbetrieb
schaltet oder von Hand eingeschaltet
wird.
Zum Ausschalten der
Nebelschlussleuchten und der
Nebelscheinwerfer Ring zweimal nach
hinten drehen.
Bei klaren Sichtverhältnissen oder bei
Regen, gleichgültig ob am Tag oder in der
Nacht, blenden die Nebelschlussleuchten
nachfolgende Verkehrsteilnehmer und
dürfen daher nicht eingeschaltet werden.
Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert
der Helligkeitssensor die
Lichtintensität gegebenenfalls
als ausreichend, so dass sich die
Beleuchtung nicht automatisch
einschaltet. Bei Bedarf müssen Sie das
Abblendlicht von Hand einschalten.
Decken Sie den Helligkeitssensor
an der Windschutzscheibe hinter
dem Rückspiegel nicht ab. Er dient
zum automatischen Einschalten der
Beleuchtung und der Scheibenwischer.
Funktion aktivieren
Drehen Sie den Einstellring in die
Position AUTO . Bei Aktivieren der
Funktion, erscheint eine Meldung auf
dem Bildschirm.
Funktion inaktivieren
Drehen Sie den Einstellring entweder
nach vorne oder nach hinten. Bei
Inaktivieren der Funktion erscheint
eine Meldung auf dem Bildschirm.
Die Funktion wird vorübergehend
inaktiviert, wenn Sie den Lichtschalter
betätigen. Standlicht und
Abblendlicht schalten
sich bei geringer
Helligkeit und bei
dauernder Benutzung
der Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder die Scheibenwischer
ausgeschaltet werden.
Diese Funktion ist nicht kompatibel mit
der Dämmerbeleuchtung.

42

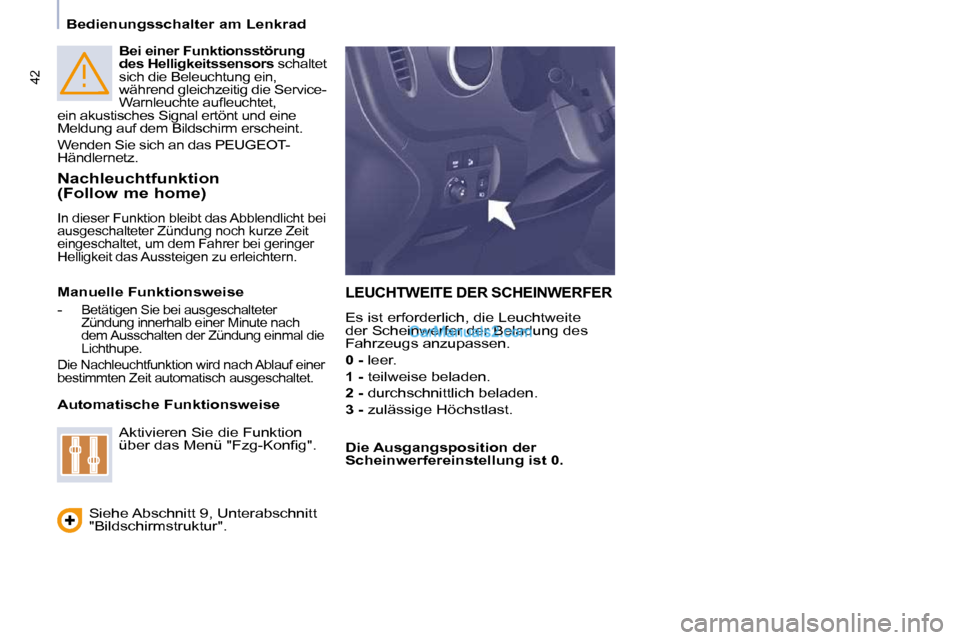

Bedienungsschalter am Lenkrad

Bei einer Funktionsstörung
des Helligkeitssensors schaltet
sich die Beleuchtung ein,
während gleichzeitig die Service-
Warnleuchte aufl euchtet,
ein akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
LEUCHTWEITE DER SCHEINWERFER
Es ist erforderlich, die Leuchtweite
der Scheinwerfer der Beladung des
Fahrzeugs anzupassen.

0 - leer.

1 - teilweise beladen.

2 - durchschnittlich beladen.

3 - zulässige Höchstlast.
Manuelle Funktionsweise
- Betätigen Sie bei ausgeschalteter
Zündung innerhalb einer Minute nach
dem Ausschalten der Zündung einmal die
Lichthupe.
Die Nachleuchtfunktion wird nach Ablauf einer
bestimmten Zeit automatisch ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 9, Unterabschnitt
"Bildschirmstruktur". Aktivieren Sie die Funktion
über das Menü "Fzg-Konfi g".

Die Ausgangsposition der
Scheinwerfereinstellung ist 0.

42
Bedienungsschalter am Lenkrad

Bei einer Funktionsstörung
des Helligkeitssensors schaltet
sich die Beleuchtung ein,
während gleichzeitig die Service-
Warnleuchte aufl euchtet,
ein akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
LEUCHTWEITE DER SCHEINWERFER
Es ist erforderlich, die Leuchtweite
der Scheinwerfer der Beladung des
Fahrzeugs anzupassen.

0 - leer.

1 - teilweise beladen.

2 - durchschnittlich beladen.

3 - zulässige Höchstlast.
Manuelle Funktionsweise
- Betätigen Sie bei ausgeschalteter
Zündung innerhalb einer Minute nach
dem Ausschalten der Zündung einmal die
Lichthupe.
Die Nachleuchtfunktion wird nach Ablauf einer
bestimmten Zeit automatisch ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 9, Unterabschnitt
"Bildschirmstruktur". Aktivieren Sie die Funktion
über das Menü "Fzg-Konfi g".

Die Ausgangsposition der
Scheinwerfereinstellung ist 0.

43

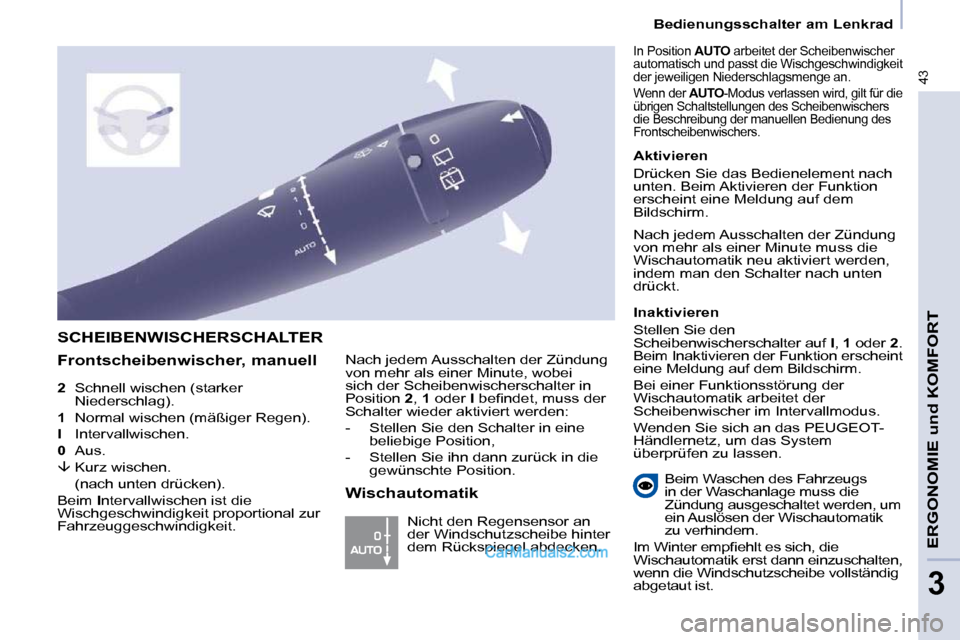

Bedienungsschalter am Lenkrad
ERGONOMIE und KOMFORT
3

2 Schnell wischen (starker
Niederschlag).

1 Normal wischen (mäßiger Regen).

I Intervallwischen.

0 Aus.

 Kurz wischen.
(nach unten drücken) .
Beim I ntervallwischen ist die
Wischgeschwindigkeit proportional zur
Fahrzeuggeschwindigkeit.
SCHEIBENWISCHERSCHALTER
Frontscheibenwischer, manuell Nach jedem Ausschalten der Zündung
von mehr als einer Minute, wobei
sich der Scheibenwischerschalter in
Position
2 , 1 oder I befi ndet, muss der
Schalter wieder aktiviert werden:
- Stellen Sie den Schalter in eine beliebige Position,
- Stellen Sie ihn dann zurück in die gewünschte Position.
Nicht den Regensensor an
der Windschutzscheibe hinter
dem Rückspiegel abdecken. Aktivieren
Drücken Sie das Bedienelement nach
unten. Beim Aktivieren der Funktion
erscheint eine Meldung auf dem
Bildschirm.
Inaktivieren
Stellen Sie den
Scheibenwischerschalter auf
I , 1 oder 2 .
Beim Inaktivieren der Funktion erscheint
eine Meldung auf dem Bildschirm.
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallmodus.
Wenden Sie sich an das PEUGEOT -
Händlernetz, um das System
überprüfen zu lassen.
In Position AUTO arbeitet der Scheibenwischer
automatisch und passt die Wischgeschwindigkeit
der jeweiligen Niederschlagsmenge an.
Wenn der AUTO -Modus verlassen wird, gilt für die
übrigen Schaltstellungen des Scheibenwischers
die Beschreibung der manuellen Bedienung des
Frontscheibenwischers.
Nach jedem Ausschalten der Zündung
von mehr als einer Minute muss die
Wischautomatik neu aktiviert werden,
indem man den Schalter nach unten
drückt.
Beim Waschen des Fahrzeugs
in der Waschanlage muss die
Zündung ausgeschaltet werden, um
ein Auslösen der Wischautomatik
zu verhindern.
Im Winter empfi ehlt es sich, die
Wischautomatik erst dann einzuschalten,
wenn die Windschutzscheibe vollständig
abgetaut ist.
Wischautomatik
