28

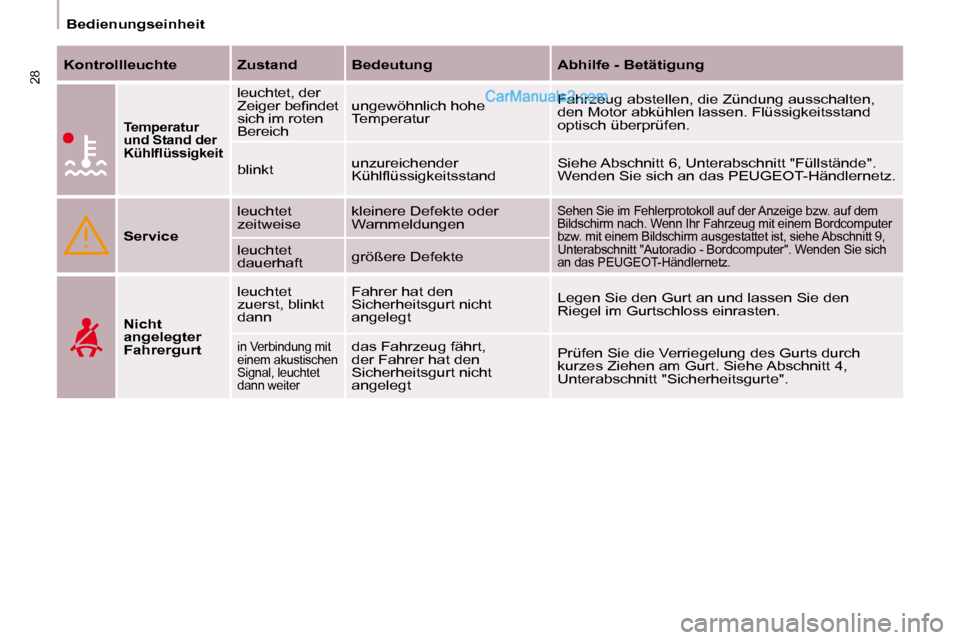

Bedienungseinheit
Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung
Temperatur
und Stand der
K ü h l fl ü s s i g k e i t
leuchtet, der
Z e i g e r b e fi n d e t
sich im roten
Bereich ungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
K ü h l fl ü s s i g k e i t s s t a n d Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.
Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw.
auf dem
Bildschirm nach. Wenn Ihr Fahrzeug mit einem Bordco mputer
bzw. mit einem Bildschirm ausgestattet ist, siehe A bschnitt 9,
Unterabschnitt "Autoradio - Bordcomputer". Wenden S ie sich
an das PEUGEOT-Händlernetz.
leuchtet
dauerhaft größere Defekte
Nicht
angelegter
Fahrergurt leuchtet
zuerst, blinkt
dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".
Page 101 of 177
105
Batterie
PANNENHILFE
7
BATTERIE
Batterie frühestens zwei Minuten
nach dem Ausschalten der Zündung
abklemmen.
Kabelschuhe nicht bei laufendem
Motor abklemmen.
B a t t e r i e n e r s t z u m A u fl a d e n
anschließen, wenn die Kabelschuhe
abgeklemmt worden sind.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach Einschalten der Zündung
angelassen werden, damit die
elektronischen Systeme initialisiert
werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen
bleiben, wenden Sie sich an das
PEUGEOT -Händlernetz.
Warten Sie nach dem
Glühlampenaustausch etwa 3 Minuten,
bevor Sie die Batterie wieder
anklemmen.
Wenn das Fahrzeug länger als einen
M o n a t n i c h t b e n u t z t w i r d , e m p fi e h l t
es sich, die Batterie abzuklemmen.
SPARMODUS
Laden der Batterie mit einem
Batterieladegerät
- Batterie abklemmen,
- Gebrauchsanweisung des
Ladegerät-Herstellers beachten,
- beim Wiederanschließen mit der (-) Klemme beginnen.
- die Batteriepole und Klemmen müssen sauber sein. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Starten mit einer Fremdbatterie
- Rotes Kabel an die (+) Klemmen der beiden Batterien anschließen,
- ein Ende des grünen oder schwarzen Kabels an die (-) Klemme der
Hilfsbatterie anschließen,
- das andere Ende des grünen oder schwarzen Kabels an einen
Massepunkt des zu startenden
Fahrzeugs anschließen, der
möglichst weit von der Batterie
entfernt ist,
- Anlasser betätigen und Motor laufen lassen,
- warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel
abklemmen. Nach dem Abstellen des Motors
funktionieren, wenn der Zündschlüssel
auf Position Zündung ein steht,
bestimmte elektrische Verbraucher
(Scheibenwischer, Fensterheber,
Deckenleuchten, Autoradio, usw.) nur
noch für eine Gesamtdauer von dreißig
Minuten, um ein Entladen der Batterie
zu vermeiden.
Wenn diese dreißig Minuten
verstrichen sind, werden die
eingeschalteten Verbraucher
auf Bereitschaft geschaltet, die
Ladekontrollleuchte der Batterie blinkt,
während gleichzeitig eine Meldung auf
dem Bildschirm erscheint.
Um die Funktionen sofort wieder
benutzen zu können, müssen Sie den
Motor starten und einige Augenblicke
laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung
steht, beträgt das Doppelte der
Laufzeit des Motors. Allerdings liegt
dieser Zeitraum immer zwischen 5 und
30 Minuten.
Bei entladener Batterie springt der
Motor nicht an.
Page 114 of 177
117
PANNENHILFE
7
Austausch der Sicherungen
SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleser vorn, Dach
8 20 Autoradio, CD-Wechsler, Bildschirm,
Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel
Page 131 of 177
9.2
1 1
2 2
1 0 1 0 1 1 1 1
1 3 1 3 1 4 1 4 1 5 1 5
3 3 4 4 5 5 6 6 7 7 8 8 9 9
1 2 1 2
0 1 E R S T E S C H R I T T E
1 . Ein/Aus und Lautstärkeregelung
2 . CD-Auswurf
3 . Auswahl des Bildschirmanzeigemodus: AUDIO, Bordcomputer (TRIP) und Telefon (TEL)
4 . Auswahl des Geräteteils: Radio, CD-Spieler, MP3-Player, CD-Wechsler, USB-Anschluss, Jack-Anschluss, Streami ng
5 . Auswahl der Wellenbereiche FM1, FM2, FMast und AM
6 . Einstellung der Audio-Optionen: Balance vorne/hinten, links/rechts, Loudness, musikalische Richtung
7 . Anzeige der Liste der lokalen Sender, der CD- oder MP3-Titel
8 . Abbruch des laufenden Vorgangs
9 . Ein/Aus der Funktion TA (Verkehrsmeldungen), langes Drücken: Zugang zum PTY-Modus (Programmtypen Radio)
1 0 . Bestätigung
1 1 . Automatische Sendersuche nach unten/oben Auswahl des vorigen/nächsten CD-, MP3- oder USB-Ti tels
1 2 . Auswahl der nächstniedrigeren/-höheren Radiofrequenz Auswahl der vorigen/nächsten CD Auswahl der vorigen/nächsten MP3-CD, Anwahl der vo rigen/nächsten Musikrichtungen/Künstler/Playlists des USB-Gerätes
1 3 . Anzeige des Hauptmenüs
1 4 . Tasten 1 bis 6: Auswahl eines gespeicherten Senders Auswahl einer CD im CD-Wechsler Langes Drücken: Speichern eines Senders
1 5 . Die Taste DARK ändert die Bildschirmanzeige, um den Fahrkomfort bei Nacht zu erhöhen. 1. Druck: nur Beleuchtung des oberen Streifens. 2. Druck: Bildschirmanzeige schwarz. 3. Druck: Rückkehr zur Standardanzeige
Page 132 of 177
9.3
0 2 H A U P T M E N Ü
AUDIO-FUNKTIONEN: Radio, CD, USB, Optionen
BORDCOMPUTER:Eingabe der Entfernung, Alarmmeldungen, Zustand der Funktionen
TELEFON: Bluetooth, Verbindung des Telefons, Führen eines Gesprächs, Übertragung von mp3-Dateien
BENUTZERANPASSUNG-KONFIGURATION: Fahrzeugparameter, Anzeige, Sprachen
> M O N O C H R O M B I L D S C H I R M C
> M O N O C H R O M B I L D S C H I R M A Eine Gesamtübersicht der e i n z e l n e n M e n ü s fi n d e n S i e u n t e r "Bildschirmstrukturen" in diesem Kapitel.
Page 133 of 177
9.4
1 1
2 2
3 3
4 4
2 2
4 4
3 3
1 1

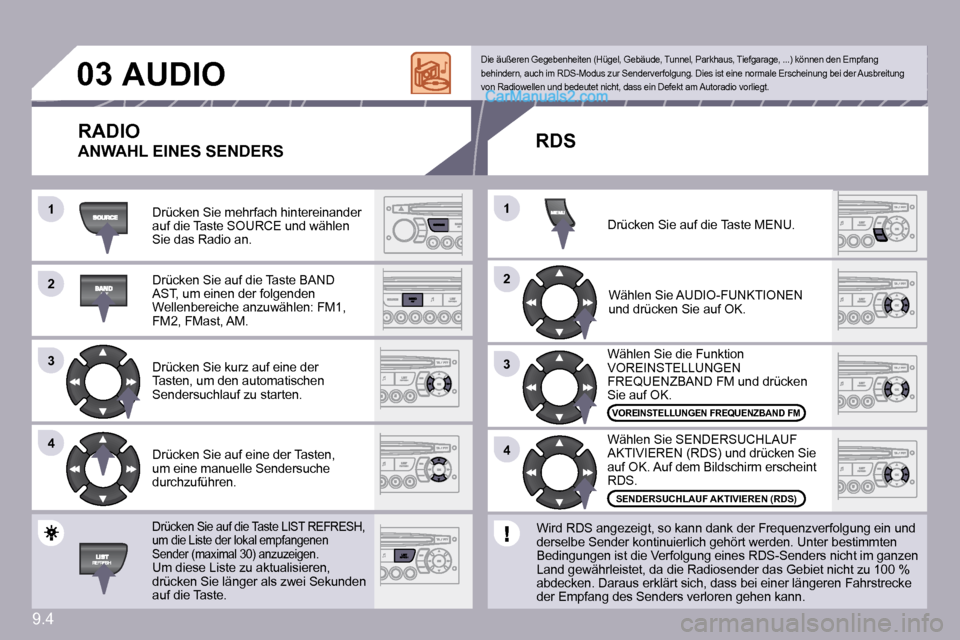

0 3 A U D I O
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie das Radio an.
Drücken Sie auf die Taste BAND AST, um einen der folgenden Wellenbereiche anzuwählen: FM1, FM2, FMast, AM.
Drücken Sie kurz auf eine der Tasten, um den automatischen Sendersuchlauf zu starten.
Drücken Sie auf eine der Tasten, um eine manuelle Sendersuche durchzuführen.
Drücken Sie auf die Taste LIST REFRESH, um die Liste der lokal empfangenen Sender (maximal 30) anzuzeigen. Um diese Liste zu aktualisieren, drücken Sie länger als zwei Sekunden auf die Taste.
Wählen Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drücken Sie auf OK. Auf dem Bildschirm erscheint RDS.
Wählen Sie die Funktion VOREINSTELLUNGEN FREQUENZBAND FM und drücken Sie auf OK.
Wählen Sie AUDIO-FUNKTIONEN und drücken Sie auf OK.
Drücken Sie auf die Taste MENU.
V O R E I N S T E L L U N G E N F R E Q U E N Z B A N D F M
S E N D E R S U C H L A U F A K T I V I E R E N ( R D S )
Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, ...) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Dies ist eine normale Erscheinung bei der Ausbreitung von Radiowellen und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.
R D S
Wird RDS angezeigt, so kann dank der Frequenzver folgung ein und derselbe Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die Verfolgung eines RDS-Senders ni cht im ganzen Land gewährleistet, da die Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.
R A D I O
A N W A H L E I N E S S E N D E R S
Page 134 of 177
9.5
1 1
2 2
1 1
2 2
Der Raubkopierschutz auf Original-CDs oder mit einem eigenen CD-Brenner kopierte CDs können unabhängig von der Qualität des Original-CD-Spielers zu Störungen führen. Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginn t automatisch.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste mit den CD-Titeln anzeigen zu lassen. Halten Sie eine der Taste gedrückt für einen schnellen Vor- oder Rücklauf.
Legen Sie eine MP3-CD in den CD-Spieler. Das Autoradio durchsucht die gesamten Musiktitel, was ein paar Sekunden oder auch länger dauern kann, bevor das Abspielen beginnt.
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3- D a t e i e n l e s e n , v e r t e i l t a u f 8 V e r z e i c h n i s - E b e n e n . E s e m p fi e h l t s i c h jedoch, die Verzeichnis-Ebenen auf zwei zu beschrän ken, um die Zeit bis zum Beginn der Wiedergabe zu reduzieren. Beim Abspielen wird die Struktur der Ordner nicht eingehalten. Alle Dateien werden auf gleicher Ebene angezeigt.
Um eine bereits eingelegte CD zu hören, drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten, um einen CD-Titel anzuwählen. Drücken Sie auf die Taste LIST REFRESH, um die Liste der MP3-Verzeichnisse anzeigen zu lassen. Halten Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf.

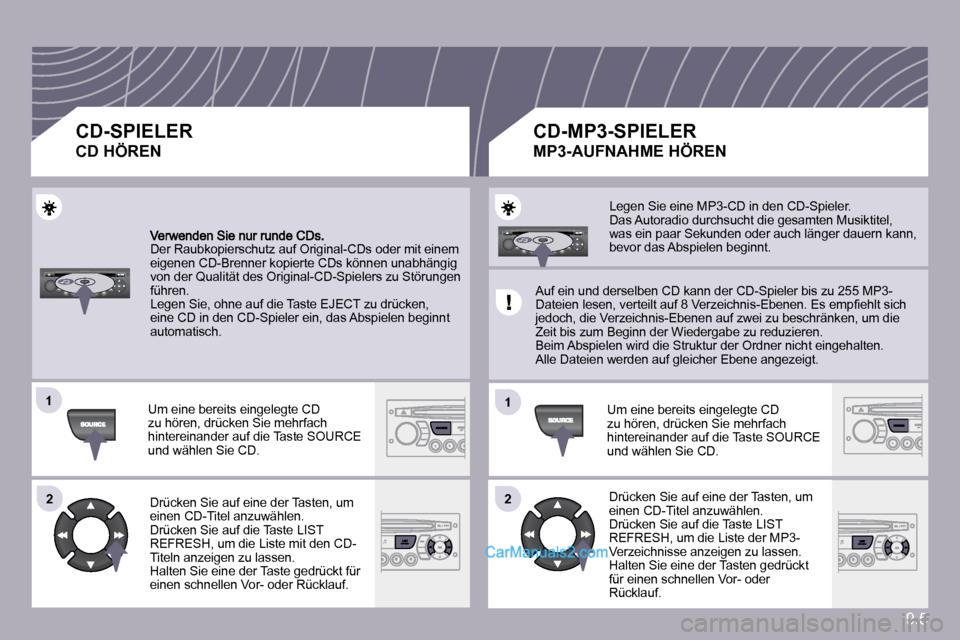

C D - S P I E L E R
C D H Ö R E N
C D - M P 3 - S P I E L E R
M P 3 - A U F N A H M E H Ö R E N
Page 135 of 177
9.6
1 1
2 2
3 3
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien, die es ermöglicht, mehrere Dutzend Musikdateien auf ein un d derselben CD abzuspeichern. Wiedergabe und Anzeige einer MP3-CD können vom Brennprogramm und/oder den benutzten Einstellungen abhängen.
Um eine gebrannte CDR oder CDRW abspielen zu könne n, wählen Sie zum Brennen die Normen ISO 9660 Level 1,2 oder Joliet. Wenn die CD in einem anderen Format gebrannt wurde , wird sie möglicherweise nicht korrekt abgespielt. E s e m p fi e h l t s i c h , a u f e i n u n d d e r s e l b e n C D s t e t s d i e g l e i c h e B r e n n -Norm mit der kleinstmöglichen Geschwindigkeit zu ve rwenden, um optimale akustische Qualität zu erzielen. I m b e s o n d e r e n F a l l e i n e r M u l t i - S e s s i o n - C D e m p fi e h l t s i c h d i e J o l i e t -Norm.
Das Autoradio spielt nur Dateien mit der Erweiterung ".mp3" ab. Alle anderen Dateitypen (.wma, .mp4...) können nicht gel esen werden.
E s e m p fi e h l t s i c h , d i e D a t e i n a m e n a u f w e n i g e r a l s 2 0 Z e i c h e n z u beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) zu verwenden, um Probleme bei der Wiedergabe oder Anzeige zu verm eiden.
Legen Sie die CDs nacheinander in den Wechsler mit Mehrfacheinzug ein. Drücken Sie bei einem CD-Wechsler mit Einzeleinzug auf LOAD, wählen Sie die Nummer der CD und legen Sie dann die CD ein, oder drücken Sie lange auf LOAD und legen Sie die CDs nacheinander ein.
Drücken Sie mehrfach hintereinander auf die Taste SOURCE und wählen Sie den CD-WECHSLER aus.
Drücken Sie auf eine der Tasten des Nummernblocks, um die betreffende CD auszuwählen.
Drücken Sie auf eine der Tasten, um einen CD-Titel auszuwählen. Zum schnellen Vor- oder Rücklauf halten Sie eine der Tasten gedrückt.
C D M P 3
T I P P S U N D I N F O R M A T I O N E N
C D - / M P 3 - W E C H S L E R *
C D H Ö R E N
* Je nach Fahrzeugausstattung.
