2009 Peugeot Partner Betriebsanleitung (in German)

59
ERGONOMIE und KOMFORT
33

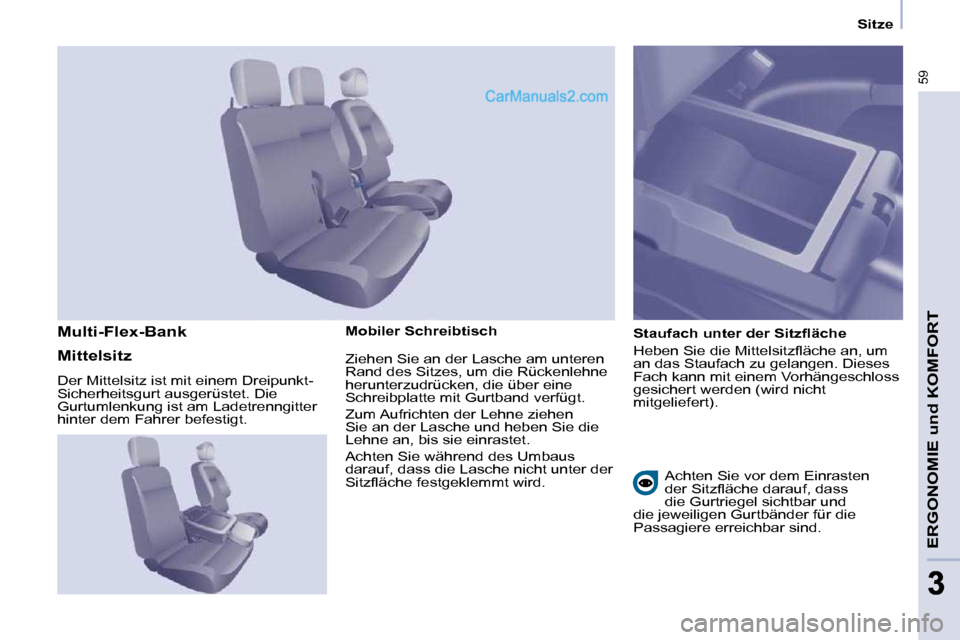

Sitze
Mobiler Schreibtisch Staufach unter der Sitzfl äche
Heben Sie die Mittelsitzfl äche an, um
an das Staufach zu gelangen. Dieses
Fach kann mit einem Vorhängeschloss
gesichert werden (wird nicht
mitgeliefert).
Multi-Flex-Bank
Mittelsitz
Der Mittelsitz ist mit einem Dreipunkt-
Sicherheitsgurt ausgerüstet. Die
Gurtumlenkung ist am Ladetrenngitter
hinter dem Fahrer befestigt. Ziehen Sie an der Lasche am unteren
Rand des Sitzes, um die Rückenlehne
herunterzudrücken, die über eine
Schreibplatte mit Gurtband verfügt.
Zum Aufrichten der Lehne ziehen
Sie an der Lasche und heben Sie die
Lehne an, bis sie einrastet.
Achten Sie während des Umbaus
darauf, dass die Lasche nicht unter der
Sitzfl äche festgeklemmt wird.
Achten Sie vor dem Einrasten
der Sitzfl äche darauf, dass
die Gurtriegel sichtbar und
die jeweiligen Gurtbänder für die
Passagiere erreichbar sind.

60

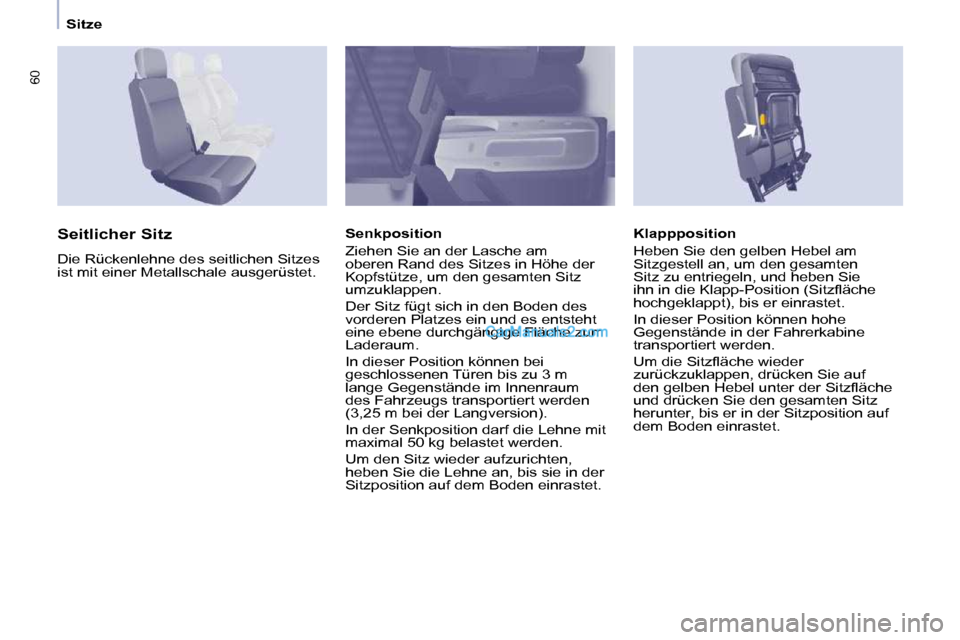

Sitze
Klappposition
Heben Sie den gelben Hebel am
Sitzgestell an, um den gesamten
Sitz zu entriegeln, und heben Sie
ihn in die Klapp-Position (Sitzfl äche
hochgeklappt), bis er einrastet.
In dieser Position können hohe
Gegenstände in der Fahrerkabine
transportiert werden.
Um die Sitzfl äche wieder
zurückzuklappen, drücken Sie auf
den gelben Hebel unter der Sitzfl äche
und drücken Sie den gesamten Sitz
herunter, bis er in der Sitzposition auf
dem Boden einrastet.
Seitlicher Sitz
Die Rückenlehne des seitlichen Sitzes
ist mit einer Metallschale ausgerüstet.
Senkposition
Ziehen Sie an der Lasche am
oberen Rand des Sitzes in Höhe der
Kopfstütze, um den gesamten Sitz
umzuklappen.
Der Sitz fügt sich in den Boden des
vorderen Platzes ein und es entsteht
eine ebene durchgängige Fläche zum
Laderaum.
In dieser Position können bei
geschlossenen Türen bis zu 3 m
lange Gegenstände im Innenraum
des Fahrzeugs transportiert werden
(3,25 m bei der Langversion).
In der Senkposition darf die Lehne mit
maximal 50 kg belastet werden.
Um den Sitz wieder aufzurichten,
heben Sie die Lehne an, bis sie in der
Sitzposition auf dem Boden einrastet.

61
ERGONOMIE und KOMFORT
33
Sitze

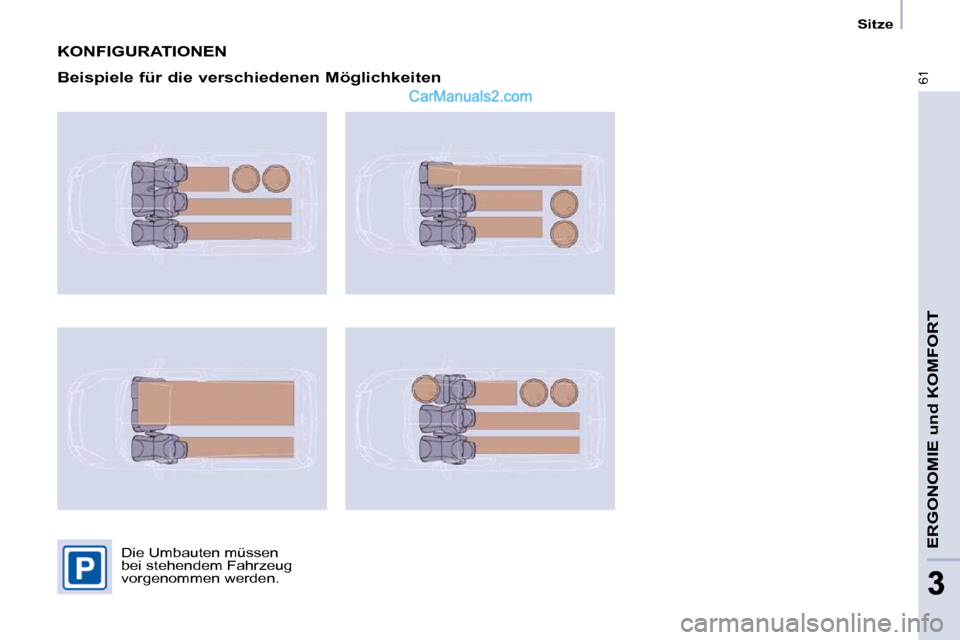

KONFIGURATIONEN
Beispiele für die verschiedenen Möglichkeiten Die Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.

62

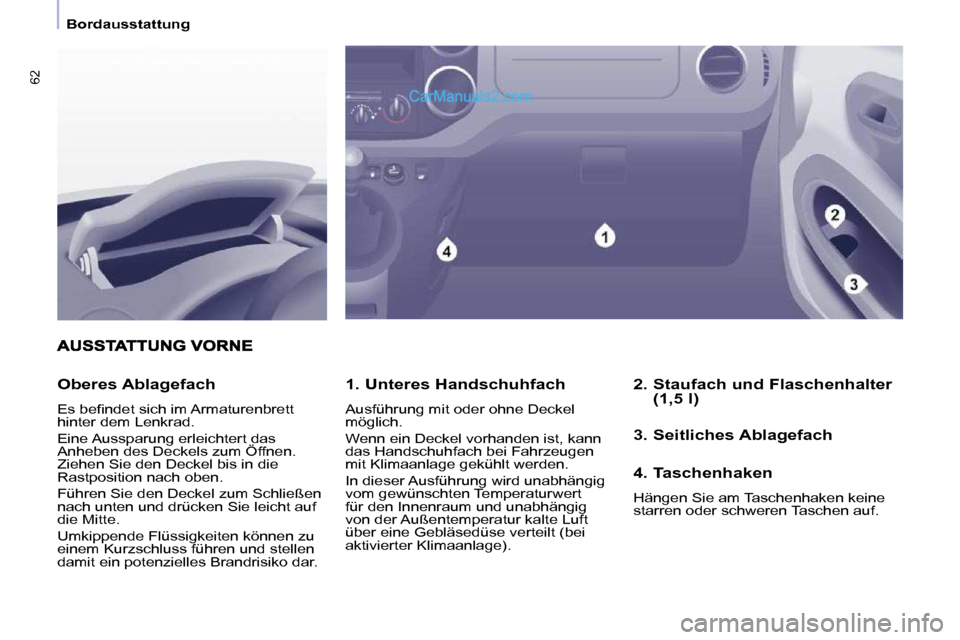

Bordausstattung
1. Unteres Handschuhfach
Ausführung mit oder ohne Deckel
möglich.
Wenn ein Deckel vorhanden ist, kann
das Handschuhfach bei Fahrzeugen
mit Klimaanlage gekühlt werden.
In dieser Ausführung wird unabhängig
vom gewünschten Temperaturwert
für den Innenraum und unabhängig
von der Außentemperatur kalte Luft
über eine Gebläsedüse verteilt (bei
aktivierter Klimaanlage).
Oberes Ablagefach
Es befi ndet sich im Armaturenbrett
hinter dem Lenkrad.
Eine Aussparung erleichtert das
Anheben des Deckels zum Öffnen.
Ziehen Sie den Deckel bis in die
Rastposition nach oben.
Führen Sie den Deckel zum Schließen
nach unten und drücken Sie leicht auf
die Mitte.
Umkippende Flüssigkeiten können zu
einem Kurzschluss führen und stellen
damit ein potenzielles Brandrisiko dar.
3. Seitliches Ablagefach
4. Taschenhaken
Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.
2. Staufach und Flaschenhalter
(1,5 l)

63
ERGONOMIE und KOMFORT
33

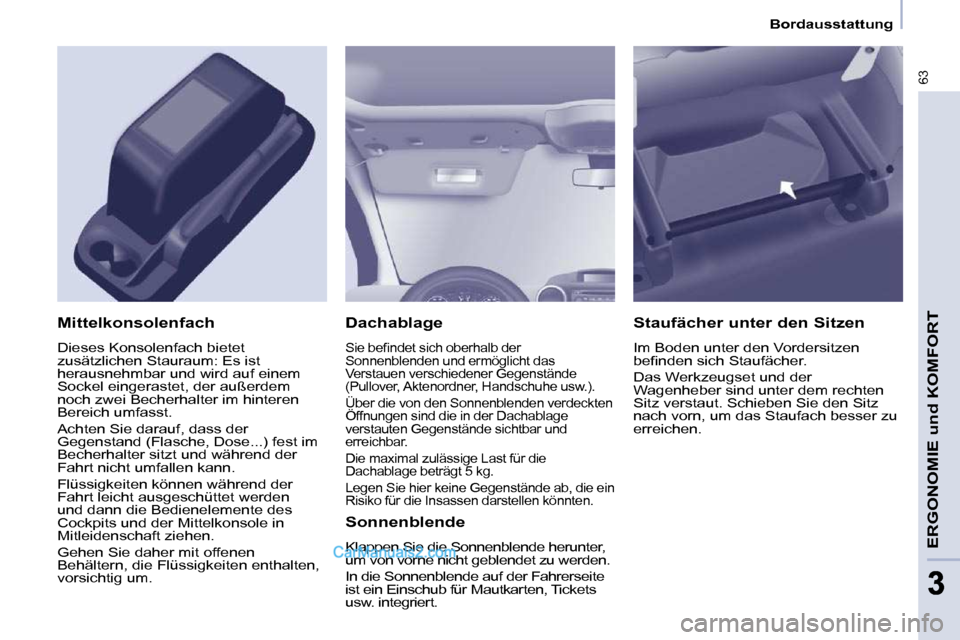

Bordausstattung
Dachablage
Sie befi ndet sich oberhalb der
Sonnenblenden und ermöglicht das
Verstauen verschiedener Gegenstände
(Pullover, Aktenordner, Handschuhe usw.).
Über die von den Sonnenblenden verdeckten
Öffnungen sind die in der Dachablage
verstauten Gegenstände sichtbar und
erreichbar.
Die maximal zulässige Last für die
Dachablage beträgt 5 kg.
Legen Sie hier keine Gegenstände ab, die ein
Risiko für die Insassen darstellen könnten.
Mittelkonsolenfach
Dieses Konsolenfach bietet
zusätzlichen Stauraum: Es ist
herausnehmbar und wird auf einem
Sockel eingerastet, der außerdem
noch zwei Becherhalter im hinteren
Bereich umfasst.
Achten Sie darauf, dass der
Gegenstand (Flasche, Dose...) fest im
Becherhalter sitzt und während der
Fahrt nicht umfallen kann.
Flüssigkeiten können während der
Fahrt leicht ausgeschüttet werden
und dann die Bedienelemente des
Cockpits und der Mittelkonsole in
Mitleidenschaft ziehen.
Gehen Sie daher mit offenen
Behältern, die Flüssigkeiten enthalten,
vorsichtig um. Sonnenblende
Klappen Sie die Sonnenblende herunter,
um von vorne nicht geblendet zu werden.
In die Sonnenblende auf der Fahrerseite
ist ein Einschub für Mautkarten, Tickets
usw. integriert. Staufächer unter den Sitzen
Im Boden unter den Vordersitzen
befi nden sich Staufächer.
Das Werkzeugset und der
Wagenheber sind unter dem rechten
Sitz verstaut. Schieben Sie den Sitz
nach vorn, um das Staufach besser zu
erreichen.

64

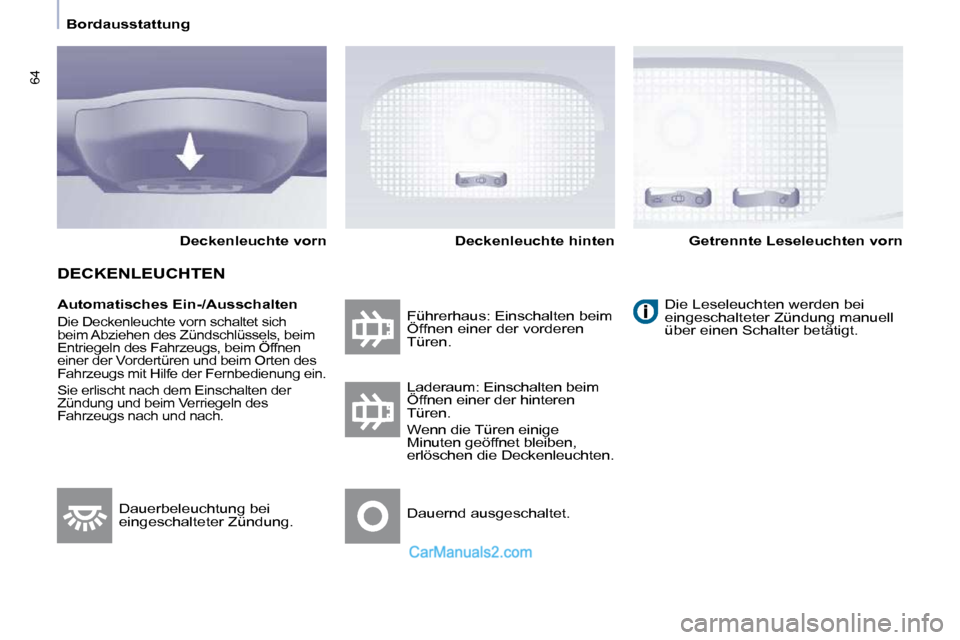

Bordausstattung
Automatisches Ein-/Ausschalten
Die Deckenleuchte vorn schaltet sich
beim Abziehen des Zündschlüssels, beim
Entriegeln des Fahrzeugs, beim Öffnen
einer der Vordertüren und beim Orten des
Fahrzeugs mit Hilfe der Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach. Führerhaus: Einschalten beim
Öffnen einer der vorderen
Türen. Die Leseleuchten werden bei
eingeschalteter Zündung manuell
über einen Schalter betätigt.
Laderaum: Einschalten beim
Öffnen einer der hinteren
Türen.
Wenn die Türen einige
Minuten geöffnet bleiben,
erlöschen die Deckenleuchten.
Dauernd ausgeschaltet.
Dauerbeleuchtung bei
eingeschalteter Zündung. Deckenleuchte vorn
DECKENLEUCHTEN
Deckenleuchte hinten Getrennte Leseleuchten vorn

65
ERGONOMIE und KOMFORT
33
Bordausstattung

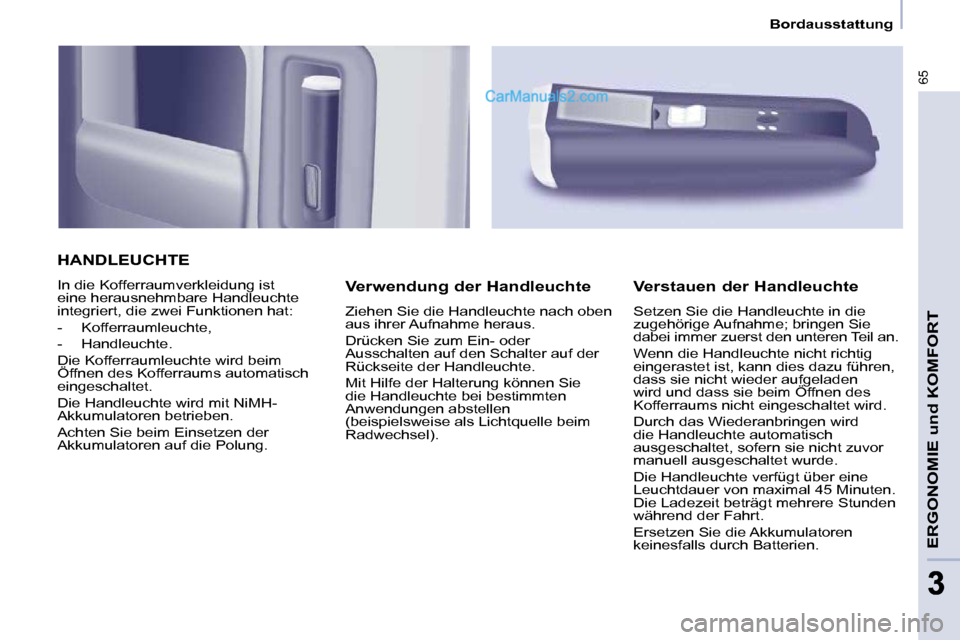

HANDLEUCHTE
In die Kofferraumverkleidung ist
eine herausnehmbare Handleuchte
integriert, die zwei Funktionen hat:
- Kofferraumleuchte,
- Handleuchte.
Die Kofferraumleuchte wird beim
Öffnen des Kofferraums automatisch
eingeschaltet.
Die Handleuchte wird mit NiMH-
Akkumulatoren betrieben.
Achten Sie beim Einsetzen der
Akkumulatoren auf die Polung. Verwendung der Handleuchte
Ziehen Sie die Handleuchte nach oben
aus ihrer Aufnahme heraus.
Drücken Sie zum Ein- oder
Ausschalten auf den Schalter auf der
Rückseite der Handleuchte.
Mit Hilfe der Halterung können Sie
die Handleuchte bei bestimmten
Anwendungen abstellen
(beispielsweise als Lichtquelle beim
Radwechsel).
Verstauen der Handleuchte
Setzen Sie die Handleuchte in die
zugehörige Aufnahme; bringen Sie
dabei immer zuerst den unteren Teil an.
Wenn die Handleuchte nicht richtig
eingerastet ist, kann dies dazu führen,
dass sie nicht wieder aufgeladen
wird und dass sie beim Öffnen des
Kofferraums nicht eingeschaltet wird.
Durch das Wiederanbringen wird
die Handleuchte automatisch
ausgeschaltet, sofern sie nicht zuvor
manuell ausgeschaltet wurde.
Die Handleuchte verfügt über eine
Leuchtdauer von maximal 45 Minuten.
Die Ladezeit beträgt mehrere Stunden
während der Fahrt.
Ersetzen Sie die Akkumulatoren
keinesfalls durch Batterien.

66

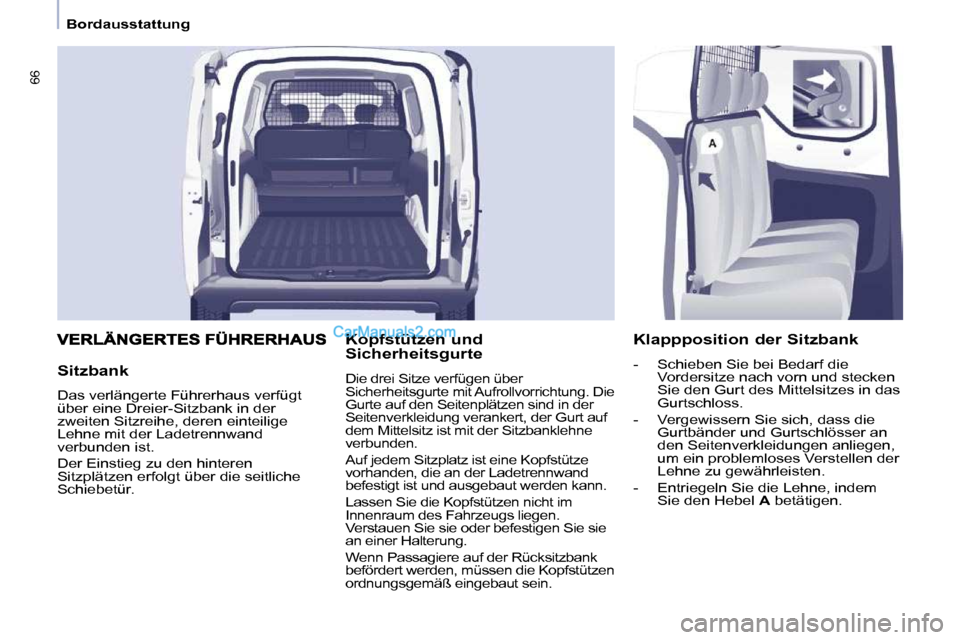

Bordausstattung
Sitzbank
Das verlängerte Führerhaus verfügt
über eine Dreier-Sitzbank in der
zweiten Sitzreihe, deren einteilige
Lehne mit der Ladetrennwand
verbunden ist.
Der Einstieg zu den hinteren
Sitzplätzen erfolgt über die seitliche
Schiebetür. Kopfstützen und
Sicherheitsgurte
Die drei Sitze verfügen über
Sicherheitsgurte mit Aufrollvorrichtung. Die
Gurte auf den Seitenplätzen sind in der
Seitenverkleidung verankert, der Gurt auf
dem Mittelsitz ist mit der Sitzbanklehne
verbunden.
Auf jedem Sitzplatz ist eine Kopfstütze
vorhanden, die an der Ladetrennwand
befestigt ist und ausgebaut werden kann.
Lassen Sie die Kopfstützen nicht im
Innenraum des Fahrzeugs liegen.
Verstauen Sie sie oder befestigen Sie sie
an einer Halterung.
Wenn Passagiere auf der Rücksitzbank
befördert werden, müssen die Kopfstützen
ordnungsgemäß eingebaut sein.
Klappposition der Sitzbank
- Schieben Sie bei Bedarf die
Vordersitze nach vorn und stecken
Sie den Gurt des Mittelsitzes in das
Gurtschloss.
- Vergewissern Sie sich, dass die Gurtbänder und Gurtschlösser an
den Seitenverkleidungen anliegen,
um ein problemloses Verstellen der
Lehne zu gewährleisten.
- Entriegeln Sie die Lehne, indem Sie den Hebel A betätigen.
