2009 Peugeot Partner Betriebsanleitung (in German)

22
Öffnen/Schließen

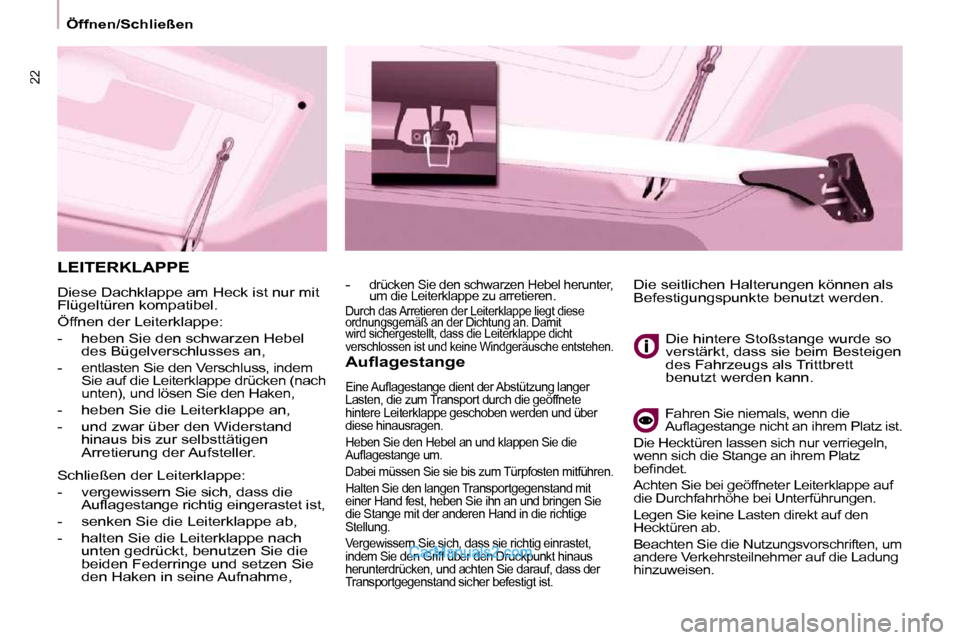

LEITERKLAPPE
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des Bügelverschlusses an,
-
entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken
,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand hinaus bis zur selbsttätigen
Arretierung der Aufsteller. Auflagestange
Eine Aufl agestange dient der Abstützung langer
Lasten, die zum Transport durch die geöffnete
hintere Leiterklappe geschoben werden und über
diese hinausragen.
Heben Sie den Hebel an und klappen Sie die
Aufl agestange um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.

Halten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen Sie
die Stange mit der anderen Hand in die richtige
Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Fahren Sie niemals, wenn die
Aufl agestange nicht an ihrem Platz ist.
Die Hecktüren lassen sich nur verriegeln,
wenn sich die Stange an ihrem Platz
befi ndet.
Achten Sie bei geöffneter Leiterklappe auf
die Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um
andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
- drücken Sie den schwarzen Hebel herunter,
um die Leiterklappe zu arretieren. Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.

Schließen der Leiterklappe:
- vergewissern Sie sich, dass die
Aufl agestange richtig eingerastet ist,
- senken Sie die Leiterklappe ab,
- halten Sie die Leiterklappe nach unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine Aufnahme,

23
Öffnen/Schließen
STARTBEREIT
2

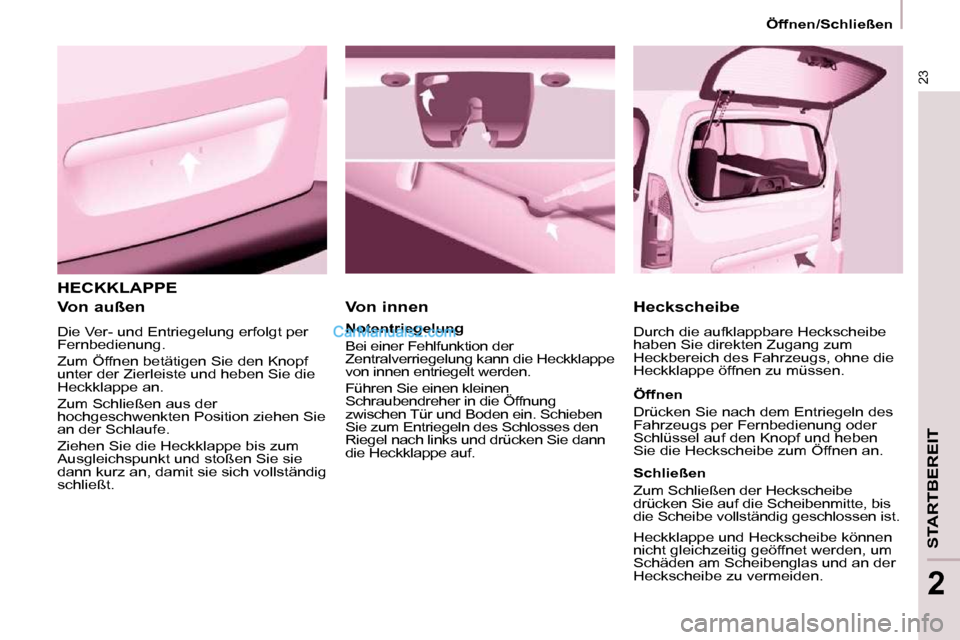

HECKKLAPPE
Von außen
Die Ver- und Entriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf
unter der Zierleiste und heben Sie die
Heckklappe an.
Zum Schließen aus der
hochgeschwenkten Position ziehen Sie
an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie
dann kurz an, damit sie sich vollständig
schließt. Von innen
Notentriegelung
Bei einer Fehlfunktion der
Zentralverriegelung kann die Heckklappe
von innen entriegelt werden.
Führen Sie einen kleinen
Schraubendreher in die Öffnung
zwischen Tür und Boden ein. Schieben
Sie zum Entriegeln des Schlosses den
Riegel nach links und drücken Sie dann
die Heckklappe auf.
Heckscheibe
Durch die aufklappbare Heckscheibe
haben Sie direkten Zugang zum
Heckbereich des Fahrzeugs, ohne die
Heckklappe öffnen zu müssen.
Öffnen
Drücken Sie nach dem Entriegeln des
Fahrzeugs per Fernbedienung oder
Schlüssel auf den Knopf und heben
Sie die Heckscheibe zum Öffnen an.
Schließen
Zum Schließen der Heckscheibe
drücken Sie auf die Scheibenmitte, bis
die Scheibe vollständig geschlossen ist.
Heckklappe und Heckscheibe können
nicht gleichzeitig geöffnet werden, um
Schäden am Scheibenglas und an der
Heckscheibe zu vermeiden.

Öffnen/Schließen Die Schalterdiode:
- blinkt, wenn die Türen/Klappen bei stehendem Fahrzeug und ausgeschaltetem
Motor verriegelt werden,
- leuchtet, wenn die Türen/Klappen bei eingeschalteter Zündung verriegelt werden.

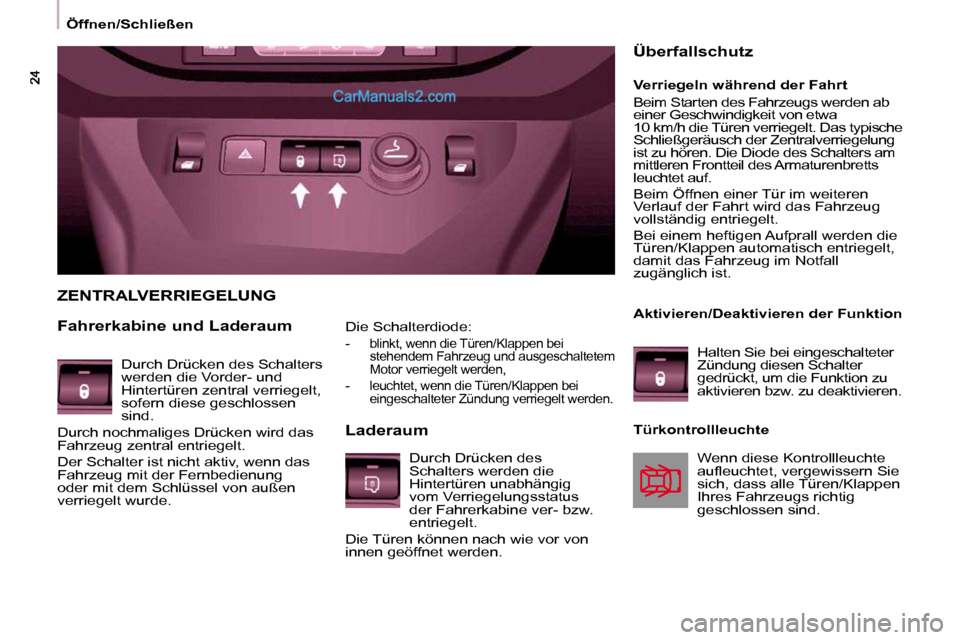

ZENTRALVERRIEGELUNG
Fahrerkabine und Laderaum
Laderaum Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab
einer Geschwindigkeit von etwa
10 km/h die Türen verriegelt. Das typische
Schließgeräusch der Zentralverriegelung
ist zu hören. Die Diode des Schalters am
mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Bei einem heftigen Aufprall werden die
Türen/Klappen automatisch entriegelt,
damit das Fahrzeug im Notfall
zugänglich ist.
Überfallschutz
Durch Drücken des Schalters
werden die Vorder- und
Hintertüren zentral verriegelt,
sofern diese geschlossen
sind.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug mit der Fernbedienung
oder mit dem Schlüssel von außen
verriegelt wurde. Aktivieren/Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion zu
aktivieren bzw. zu deaktivieren.

Türkontrollleuchte
Wenn diese Kontrollleuchte
aufl euchtet, vergewissern Sie
sich, dass alle Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Durch Drücken des
Schalters werden die
Hintertüren unabhängig
vom Verriegelungsstatus
der Fahrerkabine ver- bzw.
entriegelt.
Die Türen können nach wie vor von
innen geöffnet werden.

STARTBEREIT
22
Bedienungseinheit

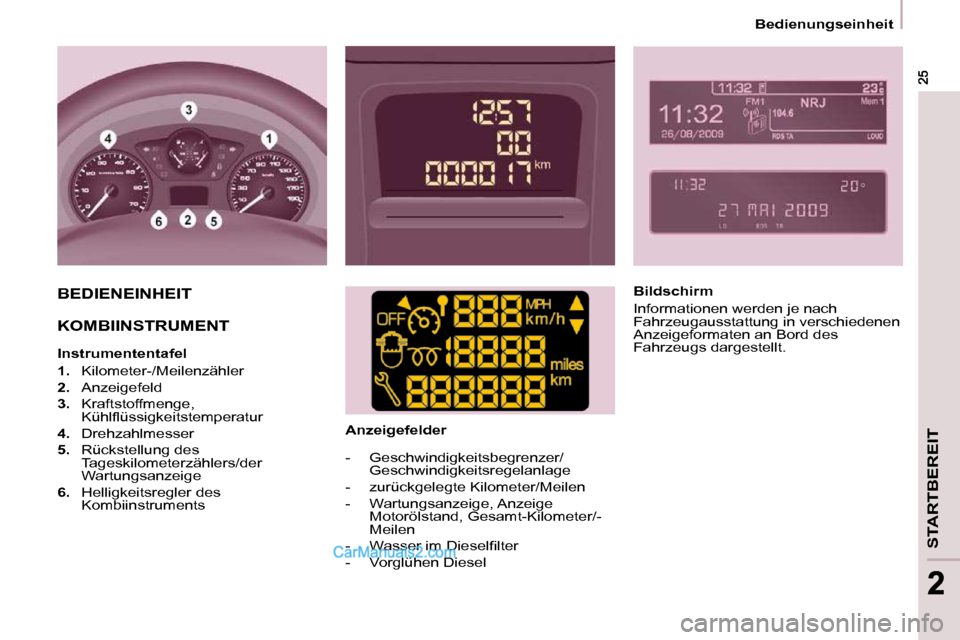

BEDIENEINHEIT
KOMBIINSTRUMENT
Instrumententafel

1. Kilometer-/Meilenzähler

2. Anzeigefeld

3. Kraftstoffmenge,
Kühlfl üssigkeitstemperatur

4. Drehzahlmesser

5. Rückstellung des
Tageskilometerzählers/der
Wartungsanzeige

6. Helligkeitsregler des
Kombiinstruments Anzeigefelder
- Geschwindigkeitsbegrenzer/
Geschwindigkeitsregelanlage
- zurückgelegte Kilometer/Meilen
- Wartungsanzeige, Anzeige Motorölstand, Gesamt-Kilometer/-
Meilen
- Wasser im Dieselfi lter
- Vorglühen Diesel Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.

26
Bedienungseinheit Mittelkonsole mit Bildschirm

Kombiinstrument ohne Bildschirm
- drehen Sie den Schalter nach rechts, um den Stundenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: 24 H oder 12 H wird angezeigt,
- drehen Sie den Schalter nach rechts, um 24 H oder 12 H
auszuwählen,
- drehen Sie den Schalter nach links, um den Vorgang der Uhreinstellung
zu beenden.
Nach ungefähr 30 Sekunden ohne
weitere Aktion erscheint wieder die
aktuelle Anzeige.
EINSTELLUNG DER UHRZEIT
Informationen zur Einstellung
von Uhrzeit und Datum auf dem
Bildschirm entnehmen Sie bitte
dem Abschnitt 9, Unterabschnitt
"Datum und Uhrzeit einstellen".
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Führen Sie
die Schritte in der folgenden
Reihenfolge durch:
- drehen Sie den Schalter nach links: die Anzeige der Minuten blinkt,
- drehen Sie den Schalter nach rechts, um den Minutenwert zu
erhöhen (für einen schnellen
Durchlauf den Drehschalter nach
rechts gedrückt halten),
- drehen Sie den Schalter nach links: die Anzeige der Stunden blinkt, Die Sequenz Anzeige - Uhrzeit
hängt vom jeweiligen Modell
ab (Version). Der Zugriff auf
die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum
aktiv.

27
STARTBEREIT
22
Bedienungseinheit

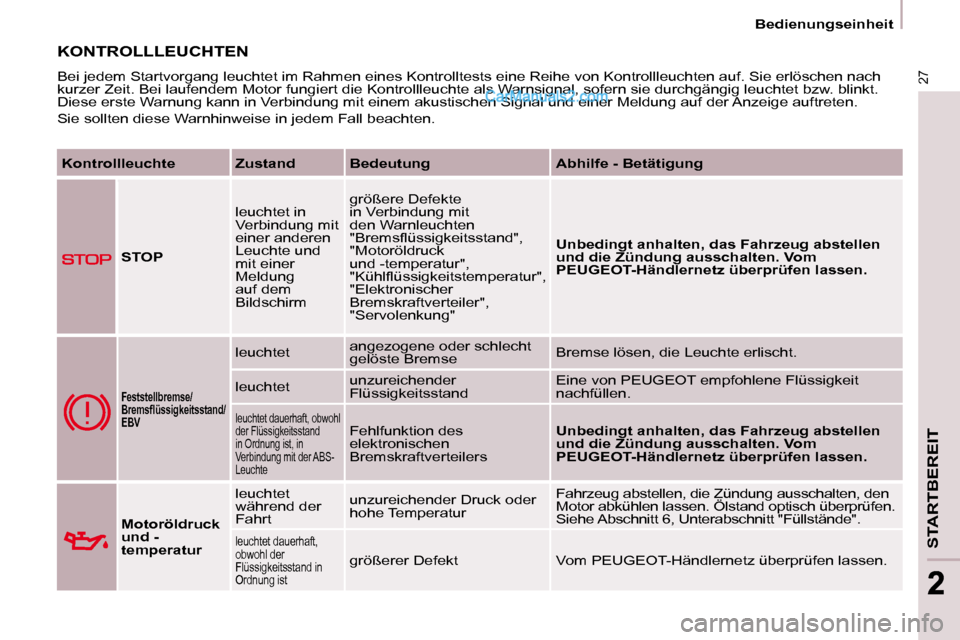

KONTROLLLEUCHTEN
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe von Kontrollleuchten auf. Sie erlöschen nach
kurzer Zeit. Bei laufendem Motor fungiert die Kontrollleuchte a ls Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Si gnal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und
mit einer
Meldung
auf dem
Bildschirm größere Defekte
in Verbindung mit
den Warnleuchten
"Bremsfl üssigkeitsstand",
"Motoröldruck
und -temperatur",
"Kühlfl üssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung"

Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Feststellbremse/
Bremsfl üssigkeitsstand/
EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit
nachfüllen.
leuchtet dauerhaft, obwohl
der Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit der ABS-
Leuchte Fehlfunktion des
elektronischen
Bremskraftverteilers
Unbedingt anhalten, das Fahrzeug abstellen
und die Zündung ausschalten. Vom
PEUGEOT-Händlernetz überprüfen lassen.

Motoröldruck
und -
temperatur leuchtet
während der
Fahrt
unzureichender Druck oder
hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Ölstand optisch überprüfen.
Siehe Abschnitt 6, Unterabschnitt "Füllstände".
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand in
Ordnung ist
größerer Defekt Vom PEUGEOT-Händlernetz überprüfen lassen.

28
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Temperatur
und Stand der
Kühlfl üssigkeit
leuchtet, der
Zeiger befi ndet
sich im roten
Bereich ungewöhnlich hohe
Temperatur
Fahrzeug abstellen, die Zündung ausschalten,
den Motor abkühlen lassen. Flüssigkeitsstand
optisch überprüfen.
blinkt unzureichender
Kühlfl üssigkeitsstand Siehe Abschnitt 6, Unterabschnitt "Füllstände".
Wenden Sie sich an das PEUGEOT-Händlernetz.

Service leuchtet
zeitweise
kleinere Defekte oder
Warnmeldungen
Sehen Sie im Fehlerprotokoll auf der Anzeige bzw.
auf dem
Bildschirm nach. Wenn Ihr Fahrzeug mit einem Bordco mputer
bzw. mit einem Bildschirm ausgestattet ist, siehe A bschnitt 9,
Unterabschnitt "Autoradio - Bordcomputer". Wenden S ie sich
an das PEUGEOT-Händlernetz.
leuchtet
dauerhaft größere Defekte

Nicht
angelegter
Fahrergurt leuchtet
zuerst, blinkt
dann
Fahrer hat den
Sicherheitsgurt nicht
angelegt
Legen Sie den Gurt an und lassen Sie den
Riegel im Gurtschloss einrasten.
in Verbindung mit
einem akustischen
Signal, leuchtet
dann weiter das Fahrzeug fährt,
der Fahrer hat den
Sicherheitsgurt nicht
angelegt Prüfen Sie die Verriegelung des Gurts durch
kurzes Ziehen am Gurt. Siehe Abschnitt 4,
Unterabschnitt "Sicherheitsgurte".

29
STARTBEREIT
22
Bedienungseinheit

Kontrollleuchte Zustand Bedeutung Abhilfe - Betätigung

Front-/
Seitenairbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System vom
PEUGEOT-Händlernetz überprüfen. Siehe
Abschnitt 4, Unterabschnitt "Airbags".

Inaktivierung
des
Beifahrerairbags leuchtet gewünschte Inaktivierung
dieses Airbags zum
Anbringen eines
Kindersitzes entgegen der
Fahrtrichtung Abschnitt 4, Unterabschnitt "Airbags - Kinder an
Bord".
Kraftstoffreserve
leuchtet,
der Zeiger
der Anzeige
befi ndet sich
im roten
Bereich Fahrzeug fährt auf Reserve
Tanken Sie bei der nächsten Gelegenheit. Die
Reichweite des Fahrzeugs mit Reserve hängt
von Ihrem Fahrstil, dem Streckenprofi l, der
Fahrzeit und den zurückgelegten Kilometern ab
dem Aufl euchten der Warnleuchte ab.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 6, Unterabschnitt "Kraftstoff".
Entgiftungssystem
EOBD blinkt oder
leuchtet
dauerhaft
Fehlfunktion des Systems
Der Katalysator kann beschädigt werden. Vom
PEUGEOT-Händlernetz überprüfen lassen.
Batterieladung
leuchtet Fehlfunktion im
Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 7, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus
der aktiven Funktionen
(Energiesparmodus) Siehe Abschnitt 7, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Defekt im Stromkreislauf,
Fehlfunktion der Zündung
oder der Einspritzung
Vom PEUGEOT-Händlernetz überprüfen lassen.
