2009 Peugeot Partner Betriebsanleitung (in German)

74

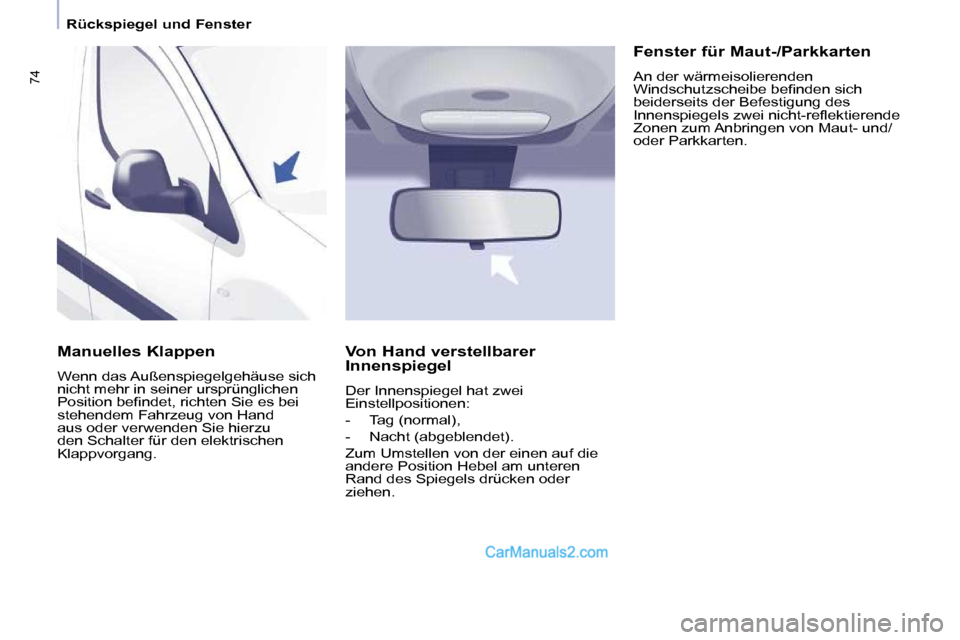

Rückspiegel und Fenster
Manuelles Klappen
Wenn das Außenspiegelgehäuse sich
nicht mehr in seiner ursprünglichen
Position befi ndet, richten Sie es bei
stehendem Fahrzeug von Hand
aus oder verwenden Sie hierzu
den Schalter für den elektrischen
Klappvorgang. Von Hand verstellbarer
Innenspiegel
Der Innenspiegel hat zwei
Einstellpositionen:
- Tag (normal),
- Nacht (abgeblendet).
Zum Umstellen von der einen auf die
andere Position Hebel am unteren
Rand des Spiegels drücken oder
ziehen. Fenster für Maut-/Parkkarten
An der wärmeisolierenden
Windschutzscheibe befi nden sich
beiderseits der Befestigung des
Innenspiegels zwei nicht-refl ektierende
Zonen zum Anbringen von Maut- und/
oder Parkkarten.

75
ERGONOMIE und KOMFORT
33
Rückspiegel und Fenster

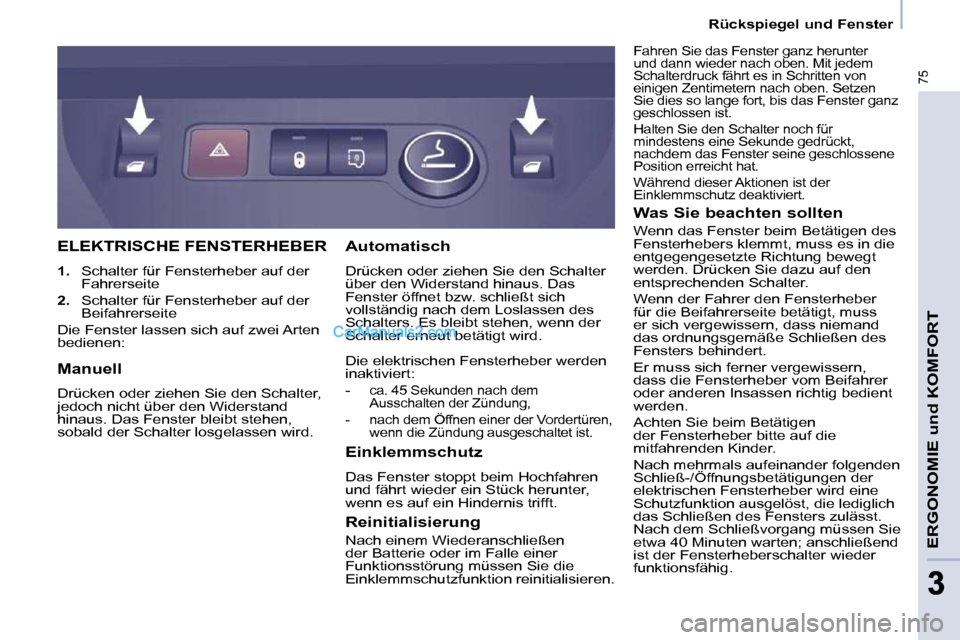

ELEKTRISCHE FENSTERHEBER

1. Schalter für Fensterheber auf der
Fahrerseite

2. Schalter für Fensterheber auf der
Beifahrerseite
Die Fenster lassen sich auf zwei Arten
bedienen:
Einklemmschutz
Das Fenster stoppt beim Hochfahren
und fährt wieder ein Stück herunter,
wenn es auf ein Hindernis trifft.
Automatisch
Drücken oder ziehen Sie den Schalter
über den Widerstand hinaus. Das
Fenster öffnet bzw. schließt sich
vollständig nach dem Loslassen des
Schalters. Es bleibt stehen, wenn der
Schalter erneut betätigt wird.
Die elektrischen Fensterheber werden
inaktiviert:
-
ca. 45 Sekunden nach dem
Ausschalten der Zündung,
- nach dem Öffnen einer der Vordertüren, wenn die Zündung ausgeschaltet ist.
Manuell
Drücken oder ziehen Sie den Schalter,
jedoch nicht über den Widerstand
hinaus. Das Fenster bleibt stehen,
sobald der Schalter losgelassen wird.
Reinitialisierung
Nach einem Wiederanschließen
der Batterie oder im Falle einer
Funktionsstörung müssen Sie die
Einklemmschutzfunktion reinitialisieren. Was Sie beachten sollten
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss
er sich vergewissern, dass niemand
das ordnungsgemäße Schließen des
Fensters behindert.
Er muss sich ferner vergewissern,
dass die Fensterheber vom Beifahrer
oder anderen Insassen richtig bedient
werden.
Achten Sie beim Betätigen
der Fensterheber bitte auf die
mitfahrenden Kinder.
Nach mehrmals aufeinander folgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt.
Nach dem Schließvorgang müssen Sie
etwa 40 Minuten warten; anschließend
ist der Fensterheberschalter wieder
funktionsfähig.
Fahren Sie das Fenster ganz herunter
und dann wieder nach oben. Mit jedem
Schalterdruck fährt es in Schritten von
einigen Zentimetern nach oben. Setzen
Sie dies so lange fort, bis das Fenster ganz
geschlossen ist.
Halten Sie den Schalter noch für
mindestens eine Sekunde gedrückt,
nachdem das Fenster seine geschlossene
Position erreicht hat.
Während dieser Aktionen ist der
Einklemmschutz deaktiviert.

76
Fahrsicherheit
FAHRSICHERHEIT
HUPE
Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE
Bremse anziehen
Ziehen Sie die Feststellbremse, um das
Fahrzeug gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen
ist, bevor Sie aus dem Fahrzeug aussteigen.
Bremse lösen
Ziehen Sie am Griff und drücken Sie
auf den Knopf, um die Feststellbremse
herunter zu klappen.
WARNBLINKER
Durch Druck auf diese Taste werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei
ausgeschalteter Zündung.
Machen Sie von den Warnblinkern nur
bei Gefahr, bei einem Nothalt oder in
außergewöhnlichen Situationen Gebrauch.
Schlagen Sie beim Parken am Hang
die Räder zum Bordstein ein und
ziehen Sie die Feststellbremse an.
Es ist unnötig, nach dem Parken des
Fahrzeugs einen Gang einzulegen, vor
allem im beladenen Zustand.
Wenn die Feststellbremse angezogen
oder nicht richtig gelöst ist, wird dies durch
das Aufl euchten dieser Kontrollleuchte im
Kombiinstrument angezeigt. Einschaltautomatik für
Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach Stärke der
Bremsverzögerung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.
Sie können Sie durch Druck auf den
Schalter ausschalten.

77

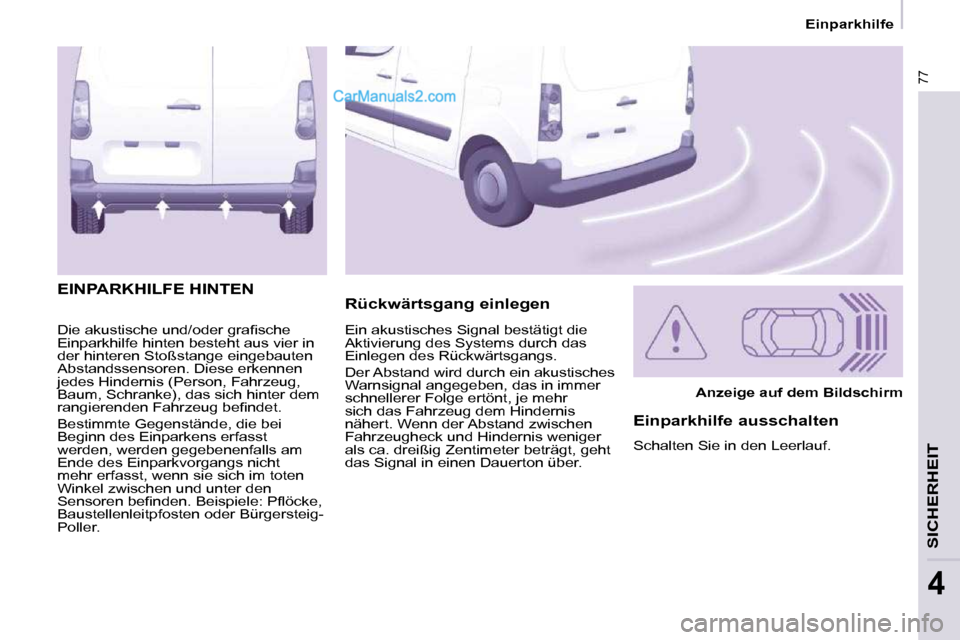

Einparkhilfe
SICHERHEIT
4
Die akustische und/oder grafi sche
Einparkhilfe hinten besteht aus vier in
der hinteren Stoßstange eingebauten
Abstandssensoren. Diese erkennen
jedes Hindernis (Person, Fahrzeug,
Baum, Schranke), das sich hinter dem
rangierenden Fahrzeug befi ndet.
Bestimmte Gegenstände, die bei
Beginn des Einparkens erfasst
werden, werden gegebenenfalls am
Ende des Einparkvorgangs nicht
mehr erfasst, wenn sie sich im toten
Winkel zwischen und unter den
Sensoren befi nden. Beispiele: Pfl öcke,
Baustellenleitpfosten oder Bürgersteig-
Poller. Rückwärtsgang einlegen
EINPARKHILFE HINTEN
Anzeige auf dem Bildschirm
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf.
Ein akustisches Signal bestätigt die
Aktivierung des Systems durch das
Einlegen des Rückwärtsgangs.
Der Abstand wird durch ein akustisches
Warnsignal angegeben, das in immer
schnellerer Folge ertönt, je mehr
sich das Fahrzeug dem Hindernis
nähert. Wenn der Abstand zwischen
Fahrzeugheck und Hindernis weniger
als ca. dreißig Zentimeter beträgt, geht
das Signal in einen Dauerton über.

78

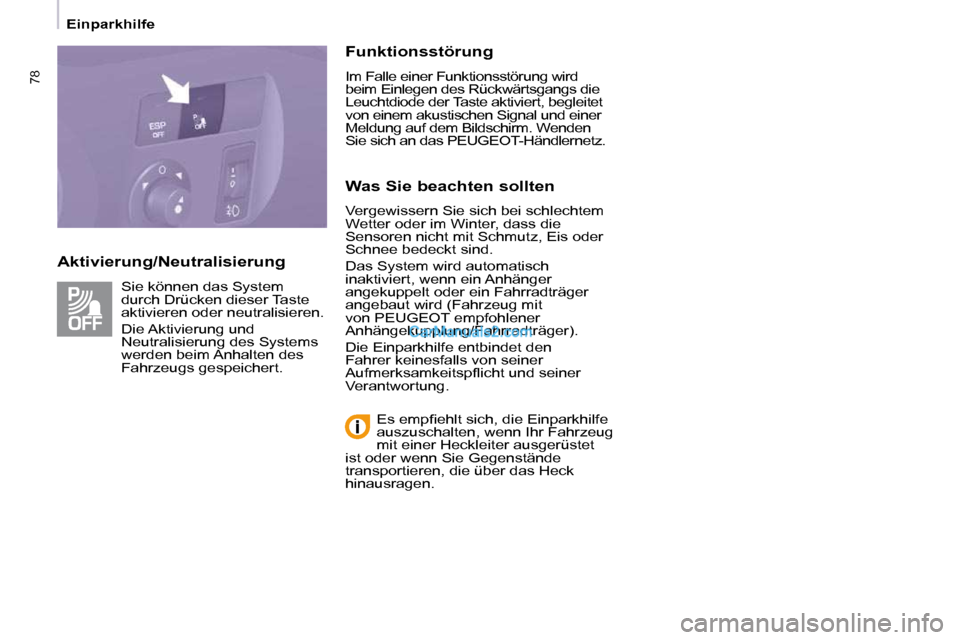

Einparkhilfe
Aktivierung/Neutralisierung Funktionsstörung
Im Falle einer Funktionsstörung wird
beim Einlegen des Rückwärtsgangs die
Leuchtdiode der Taste aktiviert, begleitet
von einem akustischen Signal und einer
Meldung auf dem Bildschirm. Wenden
Sie sich an das PEUGEOT-Händlernetz.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem
Wetter oder im Winter, dass die
Sensoren nicht mit Schmutz, Eis oder
Schnee bedeckt sind.
Das System wird automatisch
inaktiviert, wenn ein Anhänger
angekuppelt oder ein Fahrradträger
angebaut wird (Fahrzeug mit
von PEUGEOT empfohlener
Anhängekupplung/Fahrradträger).
Die Einparkhilfe entbindet den
Fahrer keinesfalls von seiner
Aufmerksamkeitspfl icht und seiner
Verantwortung.
Sie können das System
durch Drücken dieser Taste
aktivieren oder neutralisieren.
Die Aktivierung und
Neutralisierung des Systems
werden beim Anhalten des
Fahrzeugs gespeichert.
Es empfi ehlt sich, die Einparkhilfe
auszuschalten, wenn Ihr Fahrzeug
mit einer Heckleiter ausgerüstet
ist oder wenn Sie Gegenstände
transportieren, die über das Heck
hinausragen.

ABS
ABS
79
Fahrsicherheit
SICHERHEIT
ANTIBLOCKIERSYSTEM (ABS - EBV)
ABS und EBV (elektronischer
Bremskraftverteiler) sorgen für erhöhte
Stabilität und Manövrierfähigkeit
Ihres Fahrzeugs beim Bremsen,
insbesondere auf schadhafter oder
rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der
Räder, der EBV sorgt für eine optimale
Steuerung des Bremsdrucks auf den
einzelnen Rädern.
Das Aufl euchten dieser
Warnleuchte, zusammen mit
einem akustischen Signal
und einer Meldung auf dem
Bildschirm, weist auf eine
Störung im Antiblockiersystem hin, die dazu
führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Beim Aufl euchten dieser an die
Bremskontroll- und STOP-Leuchte
gekoppelten Warnleuchte,
zusammen mit einem akustischen
Signal und einer Meldung auf
dem Bildschirm, liegt eine Störung im
elektronischen Bremskraftverteiler vor, die
dazu führen kann, dass man beim Bremsen
die Kontrolle über das Fahrzeug verliert.
BREMSASSISTENT FÜR
NOTBREMSUNGEN (BFN)
Mit dem Bremsassistenten lässt sich
bei Notbremsungen der optimale
Bremsdruck schneller erzielen.
Treten Sie hierzu mit voller Kraft auf
das Bremspedal und halten Sie es
gedrückt.
Er wird je nach der Geschwindigkeit,
mit der man auf die Bremse
tritt, aktiviert und ändert den
Pedalwiderstand unter dem Fuß.
Um die Bremsunterstützung durch
den Bremsassistenten zu verlängern,
halten Sie das Bremspedal gedrückt.
Was Sie beachten sollten
Das Antiblockiersystem wird
automatisch aktiviert, wenn die Räder
zu blockieren drohen. Der Bremsweg
lässt sich damit nicht verkürzen.
Auf sehr rutschiger Fahrbahn (Glatteis,
Öl, usw.) kann das ABS den Bremsweg
verlängern. Treten Sie bei einer
Notbremsung das Bremspedal voll
durch, und zwar konstant, ohne den
Pedaldruck zu verringern. So können
Sie auch auf rutschiger Fahrbahn
das Fahrzeug weiter lenken und ein
Hindernis umfahren.
Im normalen Betrieb kann sich das
ABS durch leichte Vibrationen im
Bremspedal bemerkbar machen.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder
von PEUGEOT empfohlen sind.
Halten Sie unbedingt sofort an.
Wenden Sie sich in beiden Fällen an
das PEUGEOT-Händlernetz.

80
Fahrsicherheit
ANTRIEBSSCHLUPFREGELUNG
(ASR) UND ELEKTRONISCHES
STABILITÄTSPROGRAMM (ESP)
Diese Systeme sind mit dem
Antiblockiersystem verbunden und
ergänzen es.
Die ASR dient dazu, die Antriebskraft
optimal zu verteilen und zu verhindern, dass
man beim Beschleunigen die Kontrolle über
das Fahrzeug verliert.
Sie sorgt für optimalen Antrieb und
verhindert ein Durchdrehen der Räder,
indem sie auf die Bremsen der Antriebsräder
und den Motor einwirkt. Darüber hinaus
sorgt sie beim Beschleunigen für eine
bessere Richtungsstabilität des Fahrzeugs.
Halten Sie beim ESP das Fahrzeug auf Kurs
und versuchen Sie nicht gegenzusteuern.
Bei einer Abweichung zwischen der
vom Fahrzeug verfolgten und der vom
Fahrer gewünschten Spur wirkt das ESP
automatisch auf die Bremse eines oder
mehrerer Räder und auf den Motor, um das
Fahrzeug in die gewünschte Spur zu lenken.
ASR/ESP inaktivieren
Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im
Morast, Schnee, auf beweglichem
Untergrund, usw. festgefahren ist) kann
es sich als zweckmäßig erweisen,
Antriebsschlupfregelung (ASR) und
Elektronisches Stabilitätsprogramm (ESP)
zu inaktivieren, damit die Räder durchdrehen
und wieder Bodenhaftung fi nden.

- Drücken Sie den Schalter an der Mittelkonsole.

- Die Kontrollleuchte leuchtet auf: ASR und ESP arbeiten nicht mehr.
Funktionskontrolle
Was Sie beachten sollten
Elektronisches Stabilitätsprogramm
(ESP) und Antriebsschlupfregelung
(ASR) bieten zusätzliche Sicherheit bei
normaler Fahrweise, sollten jedoch den
Fahrer nicht dazu verleiten, riskanter
oder zu schnell zu fahren.
Das System funktioniert nur unter
der Bedingung, dass die Vorschriften
des Herstellers bezüglich der
Räder (Bereifung und Felgen), der
Bremsanlage, der elektronischen
Bauteile und der Montage- und
Reparaturverfahren des PEUGEOT -
Händlernetzes eingehalten werden.
Lassen Sie die Systeme nach einem
Aufprall vom PEUGEOT -Händlernetz
überprüfen.
Funktionskontrolle ASR und
ESP
Die Leuchtdiode blinkt, wenn
ASR oder ESP in Betrieb
sind.
Sie schalten sich wieder ein:
- automatisch ab 50 km/h,
- manuell durch erneuten Druck auf den Schalter. Bei einer Betriebsstörung
der Systeme leuchtet
die Kontrollleuchte auf,
verbunden mit einem
akustischen Signal und einer
Meldung auf dem Bildschirm.
Lassen Sie das System vom
PEUGEOT -Händlernetz überprüfen.
Die Leuchte kann auch aufl euchten,
wenn die Reifen einen zu geringen
Reifendruck aufweisen. Prüfen Sie den
Druck jedes Reifens.

81
SICHERHEIT
4
Sicherheitsgurte
SICHERHEITSGURTE
Höhenverstellung
Drücken Sie das Gleitstück mit der
Gurtumlenkung an der Fahrer- und
Beifahrerseite (beim Einzelsitz)
zusammen und verschieben Sie es.
Der Gurt am Mittelsitz der
Vordersitzbank ist nicht in der Höhe
verstellbar.
Gurt anlegen
Ziehen Sie den Gurt zu sich heran
und stecken Sie den Riegel ins
Gurtschloss.
Prüfen Sie, ob der Gurt richtig
eingerastet ist, indem Sie daran
ziehen. Warnleuchte für nicht angelegten
Gurt auf der Fahrerseite
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Die Sicherheitsgurte haben einen
automatischen Gurtaufroller, mit dem die
Gurtlänge automatisch an den Körper
angepasst wird. Der Gurt wird automatisch
eingezogen, wenn er nicht mehr benutzt
wird.
Benutzen Sie kein Zubehör (Wäsche- oder
andere Klammern, Sicherheitsnadeln, ...),
wodurch die Gurte Spiel haben könnten.
Vergewissern Sie sich nach dem
Gebrauch, dass der Gurt richtig aufgerollt
ist.
Achten Sie darauf, dass der Sicherheitsgurt
nach dem Umklappen oder Versetzen
eines Rücksitzes oder einer Rückbank
richtig eingezogen ist und das Gurtschloss
frei liegt, um den Gurt schließen zu können.
Je nach Art und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Es strafft unverzüglich die Gurte,
so dass diese eng am Körper der Insassen
anliegen.
Die Auslösung der Gurtstraffer ist mit der
Freisetzung einer leichten unschädlichen
Rauchfahne und einem Geräusch
verbunden, verursacht durch die
Aktivierung der im System eingebauten
pyrotechnischen Patrone.
Die Gurtkraftbegrenzer verringern den
Druck der Gurte auf den Körper der
Insassen.
Die Gurtaufroller sind mit einer
automatischen Blockiervorrichtung im Falle
eines Aufpralls oder einer Notbremsung
ausgerüstet.
Gurt öffnen
Drücken Sie den roten Knopf.
Beim Starten des Fahrzeugs
leuchtet diese Warnleuchte
auf, wenn der Fahrer seinen
Gurt nicht angelegt hat.
Was Sie beachten sollten
Der Fahrer muss sich vor Beginn der
Fahrt vergewissern, dass alle Insassen
die Sicherheitsgurte korrekt angelegt
haben.
