2009 Peugeot 407 Manual del propietario (in Spanish)

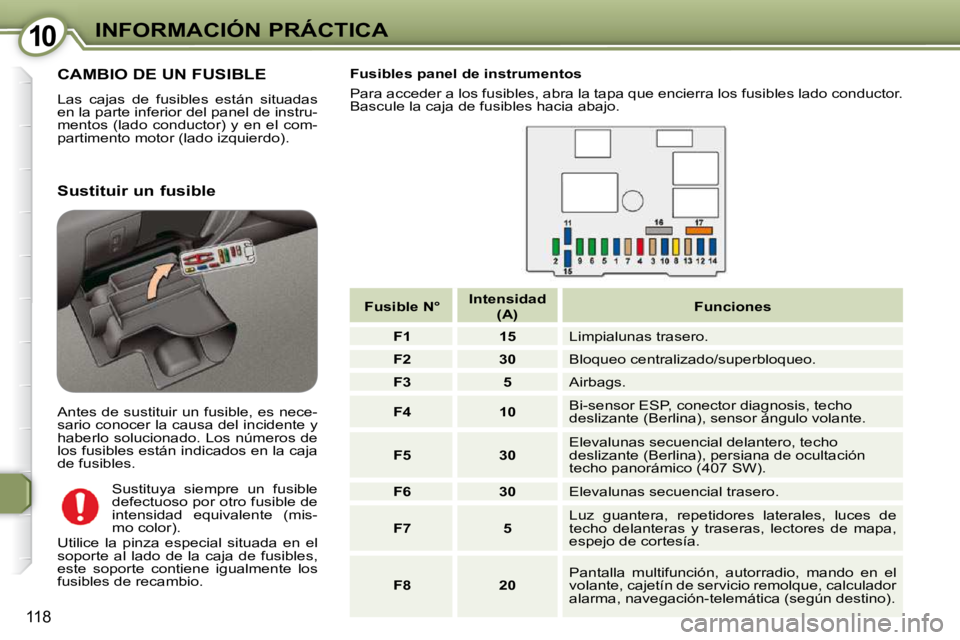

1010INFORMACIÓN PRÁCTICA
118
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N°
Intensidad

(A)
Funciones

F1 15 Limpialunas trasero.

F2 30 Bloqueo centralizado/superbloqueo.

F3 5 Airbags.

F4 10 Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.

F5 30 Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).

F6 30 Elevalunas secuencial trasero.

F7 5 Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.

F8 20 Pantalla multifunción, autorradio, mando en el
volante, cajetín de servicio remolque, calculador
alarma, navegación-telemática (según destino).

1010INFORMACIÓN PRÁCTICA
118
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor) y en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N°
Intensidad

(A)
Funciones

F1 15 Limpialunas trasero.

F2 30 Bloqueo centralizado/superbloqueo.

F3 5 Airbags.

F4 10 Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.

F5 30 Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).

F6 30 Elevalunas secuencial trasero.

F7 5 Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.

F8 20 Pantalla multifunción, autorradio, mando en el
volante, cajetín de servicio remolque, calculador
alarma, navegación-telemática (según destino).

1010INFORMACIÓN PRÁCTICA
119

Fusible N°
Intensidad

(A)
Funciones

F9 30
Encendedor de cigarrillos, telemática (según desti no), toma accesorios 12V trasera (100 W máximo).

F10 15 Cajetín de detección de subinfl ado.

F11 15 Toma diagnosis, contacto antirrobo.

F12 30 Kit manos libres, toma remolque, cajetín de servic
io remolque, ayuda sonora al estacionamiento
trasero, asiento eléctrico pasajero, sensor de lluv ia y de luminosidad, alarma.

F13 5 Cajetín de servicio motor, mando relé limpiaparabrisas.

F14 15 Asiento eléctrico conductor, combinado, tabla del aire aco ndicionado, calculador airbags.

F15 15 Seguro para niños eléctrico, superbloqueo puertas traseras.

F17 40 Luneta trasera térmica.

FS1 - Shunt PARQUE.

1010INFORMACIÓN PRÁCTICA
120

Fusible N°
Intensidad

(A)
Funciones

G29 5 Telemática (según destino).

G30 30 Asiento eléctrico conductor.

G31 30 Asiento eléctrico pasajero.

G32 15 Toma accesorios 12V trasera (100 W máximo).

G33 - No utilizado.

G34 - No utilizado.

G35 - No utilizado.

G36 - No utilizado.

G37 15 Alimentación caja de cambios automática seis velocidades.

G38 30 Asientos térmicos derecho e izquierdo.

G39 - Cajetín de servicio remolque (post-equipamiento).

G40 30 Conjunto audio Hi-Fi.

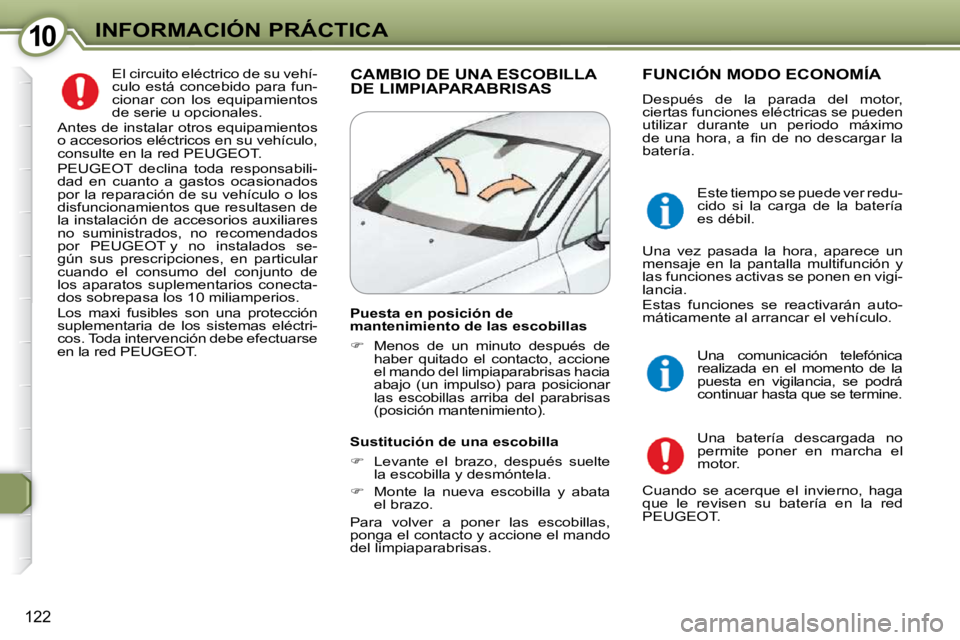

1010INFORMACIÓN PRÁCTICA
122
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuarse
en la red PEUGEOT. CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor,
ciertas funciones eléctricas se pueden
utilizar durante un periodo máximo
de una hora, a fi n de no descargar la
batería.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT. Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas


Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver redu-
cido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vigi-
lancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.

1010INFORMACIÓN PRÁCTICA
Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado de
la batería), desmonte el cubre batería
y suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa y monte el
cubre batería.
Fusible N°
Intensidad

(A)
Funciones

1 20 Calculador control motor.

2 15 Bocina.

3 10 Lavaparabrisas y lavalunas trasero.

4 20 Lavafaros.

5 15 Accionadores control motor (bomba de
carburante, electroválvulas purga canister, ...).

6 10 Calculador caja de cambios automática.

7 10 Cajetín conmutación y protección, caudalímetro
de aire de admisión, contactor embrague,
contactor caja de cambios automática seis
velocidades, contactores STOP, retrovisor
electrocromo, mando persiana de ocultación
techo panorámico (407 SW).

8 20 Bombín de arranque.

9 10 Alimentación electrónica lámpara de Xenón,
contactor STOP, grupo electrobomba dirección
asistida, calculador caja automática cuatro
velocidades, relé de bloqueo CCA.

10 30 Accionadores control motor (bobina de encendido,
electroválvulas, sondas de oxígeno).

11 40 Pulsador aire acondicionado o no utilizado.

12 30 Limpiaparabrisas.

13 40 Alimentación cajetín servicio inteligente
(+después contacto).

14 30 Bomba de aire.

1010INFORMACIÓN PRÁCTICA
122
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuarse
en la red PEUGEOT. CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor,
ciertas funciones eléctricas se pueden
utilizar durante un periodo máximo
de una hora, a fi n de no descargar la
batería.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT. Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas


Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver redu-
cido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vigi-
lancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.

1010INFORMACIÓN PRÁCTICA
122
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuarse
en la red PEUGEOT. CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor,
ciertas funciones eléctricas se pueden
utilizar durante un periodo máximo
de una hora, a fi n de no descargar la
batería.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT. Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas


Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas. Este tiempo se puede ver redu-
cido si la carga de la batería
es débil.
Una vez pasada la hora, aparece un
mensaje en la pantalla multifunción y
las funciones activas se ponen en vigi-
lancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
