2009 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

i
143

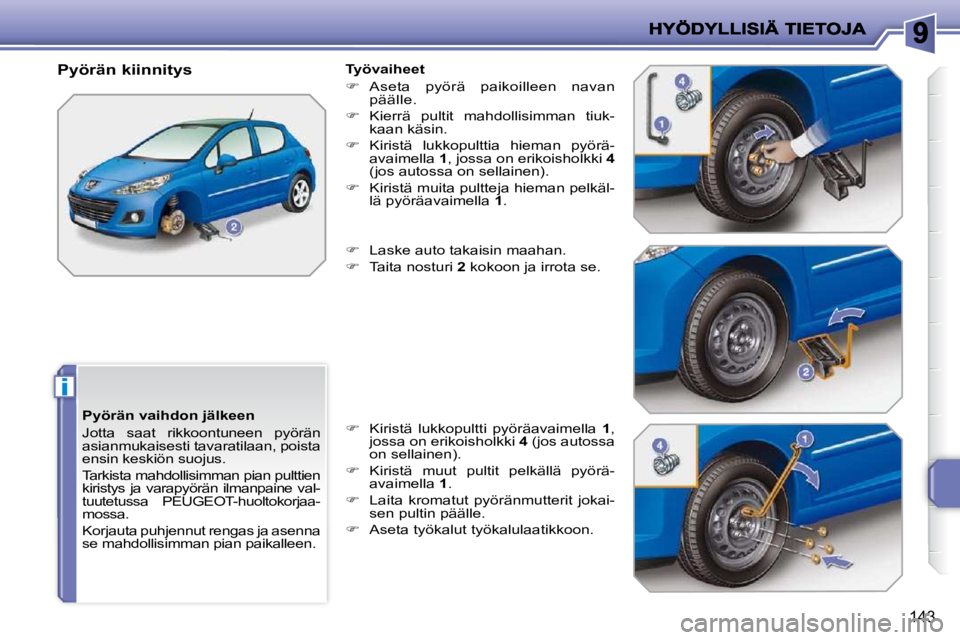

Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan, poista
ensin keskiön suojus.
Tarkista mahdollisimman pian pulttien
kiristys ja varapyörän ilmanpaine val-
tuutetussa PEUGEOT-huoltokorjaa-
mossa.
Korjauta puhjennut rengas ja asenna
se mahdollisimman pian paikalleen.
Pyörän kiinnitys
Työvaiheet

 Aseta pyörä paikoilleen navan
päälle.

 Kierrä pultit mahdollisimman tiuk-
kaan käsin.

 Kiristä lukkopulttia hieman pyörä-
avaimella 1 , jossa on erikoisholkki 4
(jos autossa on sellainen).

 Kiristä muita pultteja hieman pelkäl-
lä pyöräavaimella 1 .

 Laske auto takaisin maahan.

 Taita nosturi 2 kokoon ja irrota se.

 Kiristä lukkopultti pyöräavaimella 1 ,
jossa on erikoisholkki 4 (jos autossa
on sellainen).

 Kiristä muut pultit pelkällä pyörä-
avaimella 1 .

 Laita kromatut pyöränmutterit jokai-
sen pultin päälle.

 Aseta työkalut työkalulaatikkoon.

!
i
i
144

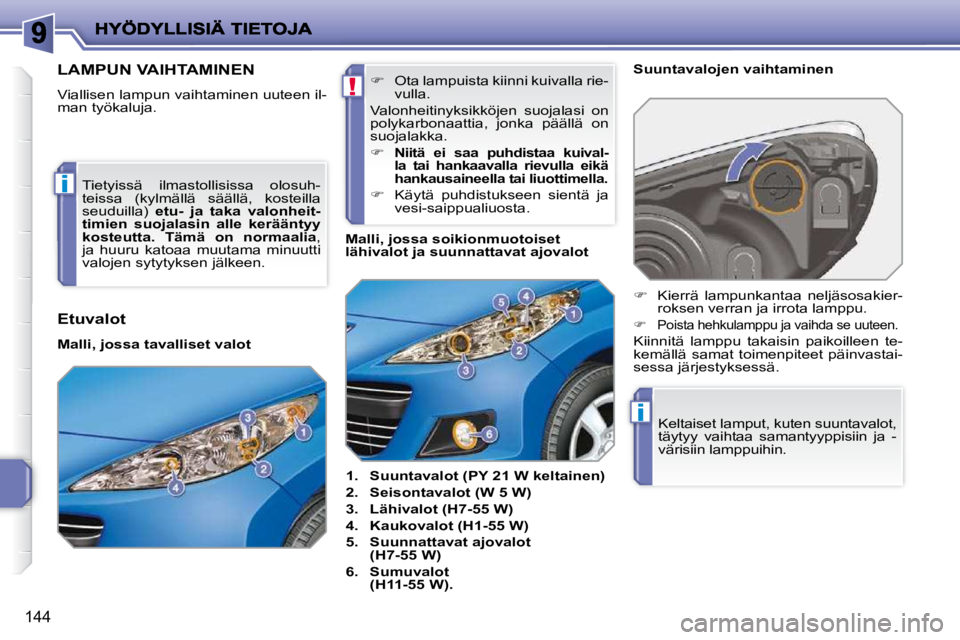

LAMPUN VAIHTAMINEN
Viallisen lampun vaihtaminen uuteen il-
man työkaluja.
1. Suuntavalot (PY 21 W keltainen)

2. Seisontavalot (W 5 W)

3. Lähivalot (H7-55 W)

4. Kaukovalot (H1-55 W)

5. Suunnattavat ajovalot
(H7-55 W)

6. Sumuvalot
(H11-55 W). Suuntavalojen vaihtaminen

 Ota lampuista kiinni kuivalla rie-
vulla.
Valonheitinyksikköjen suojalasi on
polykarbonaattia, jonka päällä on
suojalakka.

 Niitä ei saa puhdistaa kuival-
la tai hankaavalla rievulla eikä
hankausaineella tai liuottimella.

 Käytä puhdistukseen sientä ja
vesi-saippualiuosta.
Tietyissä ilmastollisissa olosuh-
teissa (kylmällä säällä, kosteilla
seuduilla)
etu- ja taka valonheit-
timien suojalasin alle kerääntyy
kosteutta. Tämä on normaalia ,
ja huuru katoaa muutama minuutti
valojen sytytyksen jälkeen . Malli, jossa soikionmuotoiset
lähivalot ja suunnattavat ajovalot
Keltaiset lamput, kuten suuntavalot,
täytyy vaihtaa samantyyppisiin ja -
värisiin lamppuihin.

 Kierrä lampunkantaa neljäsosakier-
roksen verran ja irrota lamppu.

 Poista hehkulamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Etuvalot
Malli, jossa tavalliset valot

145

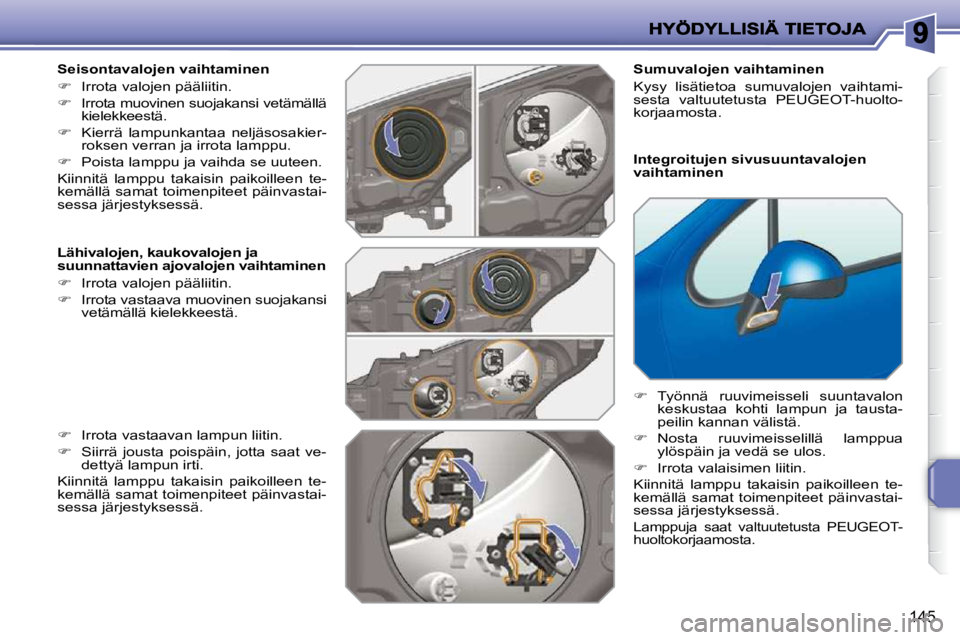

Seisontavalojen vaihtaminen

 Irrota valojen pääliitin.

 Irrota muovinen suojakansi vetämällä
kielekkeestä.

 Kierrä lampunkantaa neljäsosakier-
roksen verran ja irrota lamppu.

 Poista lamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Lähivalojen, kaukovalojen ja
suunnattavien ajovalojen vaihtaminen

 Irrota valojen pääliitin.

 Irrota vastaava muovinen suojakansi
vetämällä kielekkeestä.

 Irrota vastaavan lampun liitin.

 Siirrä jousta poispäin, jotta saat ve-
dettyä lampun irti.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä. Integroitujen sivusuuntavalojen
vaihtaminen

 Työnnä ruuvimeisseli suuntavalon
keskustaa kohti lampun ja tausta-
peilin kannan välistä.

 Nosta ruuvimeisselillä lamppua
ylöspäin ja vedä se ulos.

 Irrota valaisimen liitin.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Lamppuja saat valtuutetusta PEUGEOT-
huoltokorjaamosta.
Sumuvalojen vaihtaminen
Kysy lisätietoa sumuvalojen vaihtami-
sesta valtuutetusta PEUGEOT-huolto-
korjaamosta.

i
i
146
Takavalot (sedan)

1. Jarruvalot (P 21 W)

2. Seisontavalot (diodit)

3. Sumuvalot (P 21 W)

4. Suuntavalot (PY 21 W keltainen)

5. Peruutusvalot (R 10 W). Lamppujen vaihtaminen
Nämä lamput (paitsi diodivalot) vaihdetaan
tavaratilan ulkopuolelta seuraavasti:

 irrota lampun kiinnitysruuvi

 vedä lamppu ulos ulkopuolelta käsin

 irrota lampun liitin

 irrota lampun tiiviste

 paina neljää kielekettä ja irrota lam-
punkanta

 kierrä lamppua 1/4 kierrosta ja vaihda
se.
Jos autossa on oikealla puolella
JBL-audiojärjestelmä, avaa ensin
luukku, jotta pääset käsiksi kiinni-
tysruuviin.
Väriltään keltaiset lamput, kuten
suuntavalot, tulee vaihtaa ominai-
suuksiltaan ja väriltään samanlaisiin
lamppuihin.
Jos diodivalo on vaihdettava, ota
yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon. Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.

!
147
Lisäjarruvalon vaihtaminen
(4 W 5 W -lamppua)

 Paina lampun jokaisella puolella
olevia kiinnitystappeja.

 Vedä lamppu ulos ulkopuolelta käsin.

 Käännä viallisen lampun kantaa
1/4 kierroksen verran ja irrota se.

 Poista hehkulamppu ja vaihda se
uuteen. Rekisterikilven valojen vaihtaminen
(W 5 W)

 Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.

 Työnnä ulospäin, kunnes suojakuori
irtoaa.

 Poista kansi.

 Poista lamppu ja vaihda se uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Peseminen painepesurilla
Jos peset auton painepesurilla, älä
suuntaa sitä suoraan ajovaloihin
tai niiden ympäristöön, jotta niiden
lakkapinta tai tiivisteet eivät vahin-
goitu.

i
148
Takavalot (SW)

1. Jarruvalot (P 21 W)

2. Seisontavalot (R 5 W)

3. Suuntavalot (PY 21 W keltainen)

4. Sumuvalot (P 21 W)

5. Peruutusvalot (R 10 W). Lamppujen vaihtaminen
Nämä viisi hehkulamppua vaihdetaan
tavaratilan ulkopuolelta seuraavasti:

 poista luukku

 irrota lampun liitin

 irrota lampun kiinnitysruuvi

 vedä lamppu ulos ulkopuolelta käsin

 paina neljää kielekettä ja irrota lam-
punkanta

 kierrä lamppua neljäsosakierros ja
vaihda se.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Kiinnitä lamppu ohjaimiinsa auton suun-
taisesti.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta lamppu on tiiviisti paikallaan.
Keltaiset lamput, kuten suuntava-
lot, on vaihdettava ominaisuuk-
siltaan ja väriltään samanlaisiin
lamppuihin.

!
149
Lisäjarruvalon vaihtaminen
(neljä W 5 W -lamppua)

 Irrota lampun molemmat kiinnitys-
mutterit.

 Vedä lamppu ulos ulkopuolelta käsin.

 Paina kahta kielekettä ja irrota lam-
punkanta.

 Poista hehkulamppu ja vaihda se
uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta valo on tiiviisti paikallaan. Rekisterikilven valojen vaihtaminen
(W 5 W)

 Työnnä ohut ruuvitaltta yhteen suo-
jakuoren ulkorei'istä.

 Työnnä ulospäin, kunnes suojakuori
irtoaa.

 Poista suojakuori.

 Poista lamppu ja vaihda se uuteen.
Peseminen painepesurilla
Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.

!
i
150
PEUGEOT ei ota mitään vastuu-
ta eikä maksa mitään korvauksia
tai kunnostuskustannuksia korja-
uksista, jotka johtuvat sellaisten
sähkökäyttöisten lisälaitteiden
asennuksest tai käytösta, joita
PEUGEOT ei ole toimittanut tai
suositellut ja joita ei ole asennettu
PEUGEOTin ohjeiden mukaisesti
(erityisesti laitekokoonpanot joiden
kokonaiskulutus ylittää 10 milliam-
peeria).

Sähköisten lisätarvikkeiden
asennus
Auton sähköjärjestelmä on suun-
niteltu niin, että se toimii häiriöttä
sähköisten vakio- ja lisätarvikkei-
den kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai sähkölait-
teita.

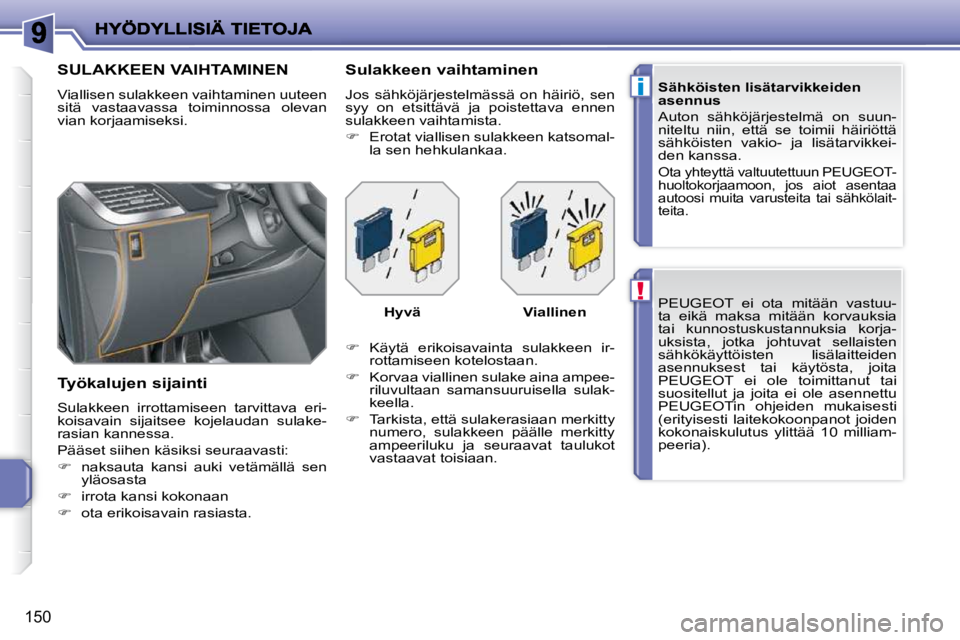

SULAKKEEN VAIHTAMINEN
Viallisen sulakkeen vaihtaminen uuteen
sitä vastaavassa toiminnossa olevan
vian korjaamiseksi.
Työkalujen sijainti
Sulakkeen irrottamiseen tarvittava eri-
koisavain sijaitsee kojelaudan sulake-
rasian kannessa.
Pääset siihen käsiksi seuraavasti:

 naksauta kansi auki vetämällä sen
yläosasta

 irrota kansi kokonaan

 ota erikoisavain rasiasta. Sulakkeen vaihtaminen
Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista.

 Erotat viallisen sulakkeen katsomal-
la sen hehkulankaa.

 Käytä erikoisavainta sulakkeen ir-
rottamiseen kotelostaan.

 Korvaa viallinen sulake aina ampee-
riluvultaan samansuuruisella sulak-
keella.

 Tarkista, että sulakerasiaan merkitty
numero, sulakkeen päälle merkitty
ampeeriluku ja seuraavat taulukot
vastaavat toisiaan.
Hyvä

Viallinen
