2009 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

151

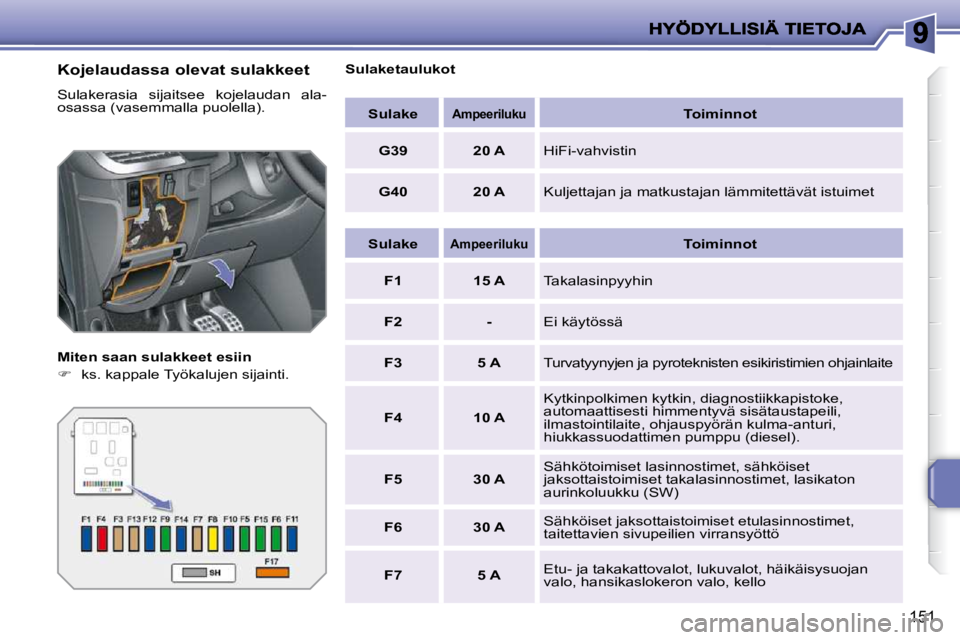

Kojelaudassa olevat sulakkeet
Sulakerasia sijaitsee kojelaudan ala-
osassa (vasemmalla puolella).
Miten saan sulakkeet esiin

 ks. kappale Työkalujen sijainti. Sulaketaulukot

Sulake

Ampeeriluku
Toiminnot

G39 20 A HiFi-vahvistin

G40 20 A Kuljettajan ja matkustajan lämmitettävät istuimet

Sulake

Ampeeriluku
Toiminnot

F1 15 A Takalasinpyyhin

F2 - Ei käytössä

F3 5 A Turvatyynyjen ja pyroteknisten esikiristimien o hjainlaite

F4 10 A Kytkinpolkimen kytkin, diagnostiikkapistoke,
automaattisesti himmentyvä sisätaustapeili,
ilmastointilaite, ohjauspyörän kulma-anturi,
hiukkassuodattimen pumppu (diesel).

F5 30 A Sähkötoimiset lasinnostimet, sähköiset
jaksottaistoimiset takalasinnostimet, lasikaton
aurinkoluukku (SW)

F6 30 A Sähköiset jaksottaistoimiset etulasinnostimet,
taitettavien sivupeilien virransyöttö

F7 5 A Etu- ja takakattovalot, lukuvalot, häikäisysuojan
valo, hansikaslokeron valo, kello

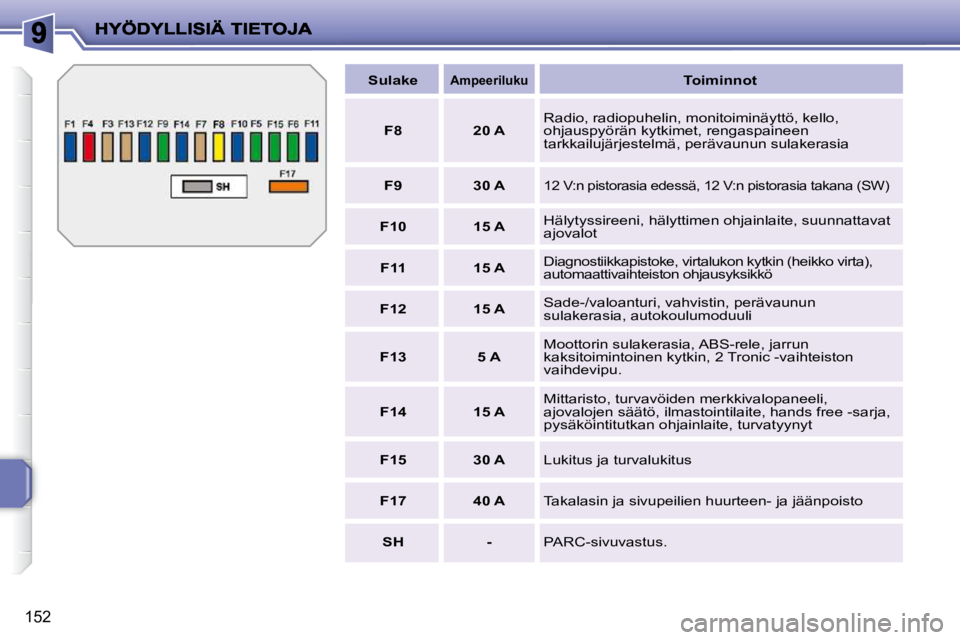

152

Sulake
Ampeeriluku
Toiminnot

F8 20 A Radio, radiopuhelin, monitoiminäyttö, kello,
ohjauspyörän kytkimet, rengaspaineen
tarkkailujärjestelmä, perävaunun sulakerasia

F9 30 A
12 V:n pistorasia edessä, 12 V:n pistorasia takana (SW)

F10 15 A Hälytyssireeni, hälyttimen ohjainlaite, suunnattavat
ajovalot

F11 15 A
Diagnostiikkapistoke, virtalukon kytkin (heikko vi rta),
automaattivaihteiston ohjausyksikkö

F12 15 A Sade-/valoanturi, vahvistin, perävaunun
sulakerasia, autokoulumoduuli

F13 5 A Moottorin sulakerasia, ABS-rele, jarrun
kaksitoimintoinen kytkin, 2 Tronic -vaihteiston
vaihdevipu.

F14 15 A Mittaristo, turvavöiden merkkivalopaneeli,
ajovalojen säätö, ilmastointilaite, hands free -sarja,
pysäköintitutkan ohjainlaite, turvatyynyt

F15 30 A Lukitus ja turvalukitus

F17 40 A Takalasin ja sivupeilien huurteen- ja jäänpoisto

SH - PARC-sivuvastus.

153

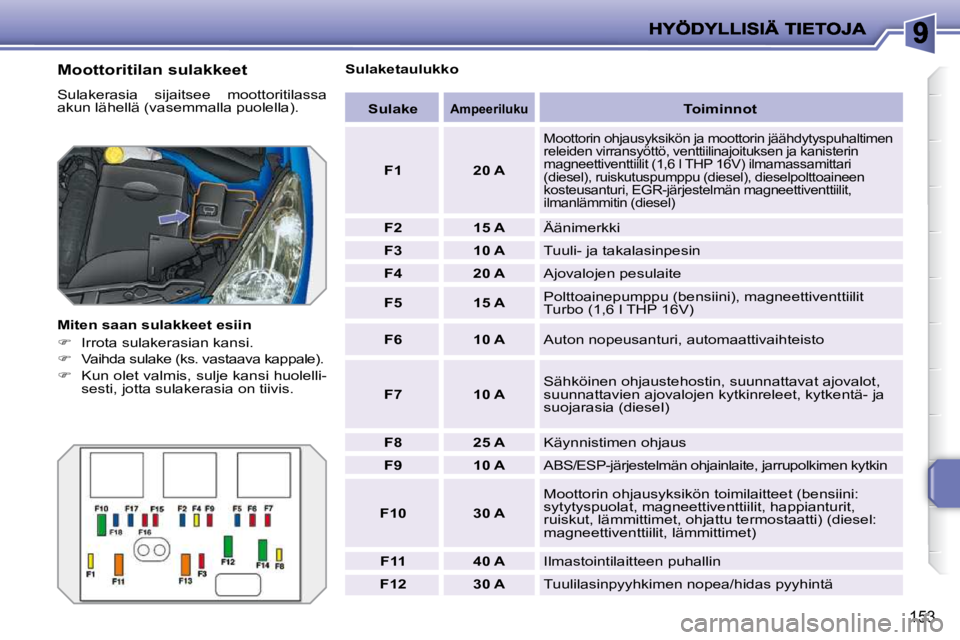

Moottoritilan sulakkeet
Sulakerasia sijaitsee moottoritilassa
akun lähellä (vasemmalla puolella).
Miten saan sulakkeet esiin

 Irrota sulakerasian kansi.

 Vaihda sulake (ks. vastaava kappale).

 Kun olet valmis, sulje kansi huolelli-
sesti, jotta sulakerasia on tiivis. Sulaketaulukko

Sulake

Ampeeriluku
Toiminnot

F1 20 A
Moottorin ohjausyksikön ja moottorin jäähdytyspuha ltimen
releiden virransyöttö, venttiilinajoituksen ja kani sterin
magneettiventtiilit (1,6 l THP 16V) ilmamassamittar i
(diesel), ruiskutuspumppu (diesel), dieselpolttoain een
kosteusanturi, EGR-järjestelmän magneettiventtiilit ,
ilmanlämmitin (diesel)

F2 15 A Äänimerkki

F3 10 A Tuuli- ja takalasinpesin

F4 20 A Ajovalojen pesulaite

F5 15 A Polttoainepumppu (bensiini), magneettiventtiilit
Turbo (1,6 l THP 16V)

F6 10 A Auton nopeusanturi, automaattivaihteisto

F7 10 A Sähköinen ohjaustehostin, suunnattavat ajovalot,
suunnattavien ajovalojen kytkinreleet, kytkentä- ja
suojarasia (diesel)

F8 25 A Käynnistimen ohjaus

F9 10 A
ABS/ESP-järjestelmän ohjainlaite, jarrupolkimen ky tkin

F10 30 A Moottorin ohjausyksikön toimilaitteet (bensiini:
sytytyspuolat, magneettiventtiilit, happianturit,
ruiskut, lämmittimet, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)

F11 40 A Ilmastointilaitteen puhallin

F12 30 A Tuulilasinpyyhkimen nopea/hidas pyyhintä

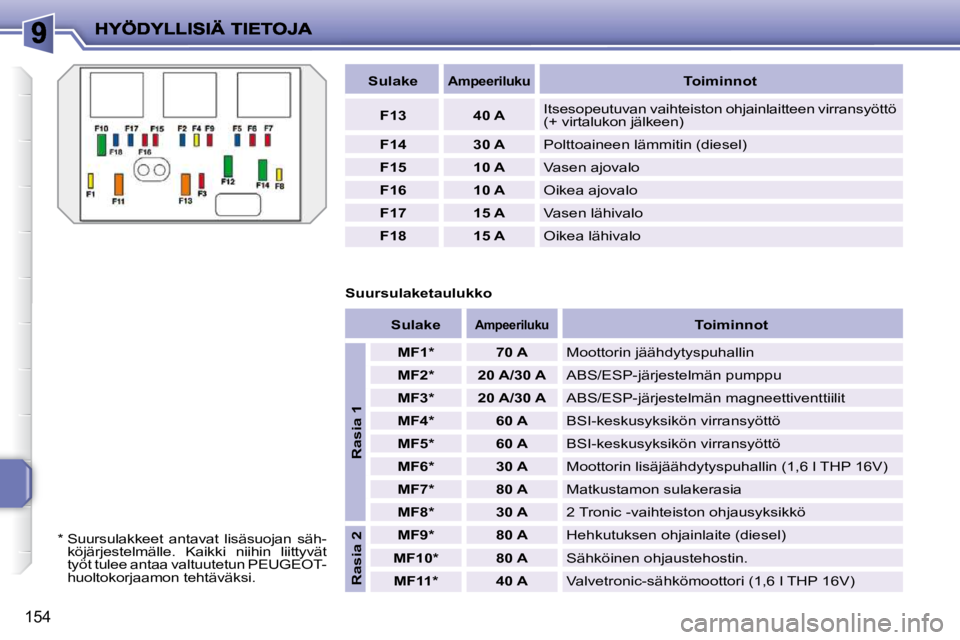

154

Sulake
Ampeeriluku
Toiminnot

F13 40 A Itsesopeutuvan vaihteiston ohjainlaitteen virransy
öttö
(+ virtalukon jälkeen)

F14 30 A Polttoaineen lämmitin (diesel)

F15 10 A Vasen ajovalo

F16 10 A Oikea ajovalo

F17 15 A Vasen lähivalo

F18 15 A Oikea lähivalo
* Suursulakkeet antavat lisäsuojan säh- köjärjestelmälle. Kaikki niihin liittyvät
työt tulee antaa valtuutetun PEUGEOT-
huoltokorjaamon tehtäväksi. Suursulaketaulukko

Sulake
Ampeeriluku
Toiminnot

Rasia 1

MF1 * 70 A Moottorin jäähdytyspuhallin

MF2 * 20 A/30 A ABS/ESP-järjestelmän pumppu

MF3 * 20 A/30 A ABS/ESP-järjestelmän magneettiventtiilit

MF4 * 60 A BSI-keskusyksikön virransyöttö

MF5 * 60 A BSI-keskusyksikön virransyöttö

MF6 * 30 A Moottorin lisäjäähdytyspuhallin (1,6 l THP 16V)

MF7 * 80 A Matkustamon sulakerasia

MF8 * 30 A 2 Tronic -vaihteiston ohjausyksikkö

Rasia 2

MF9 * 80 A Hehkutuksen ohjainlaite (diesel)

MF10 * 80 A Sähköinen ohjaustehostin.

MF11 * 40 A Valvetronic-sähkömoottori (1,6 l THP 16V)

155

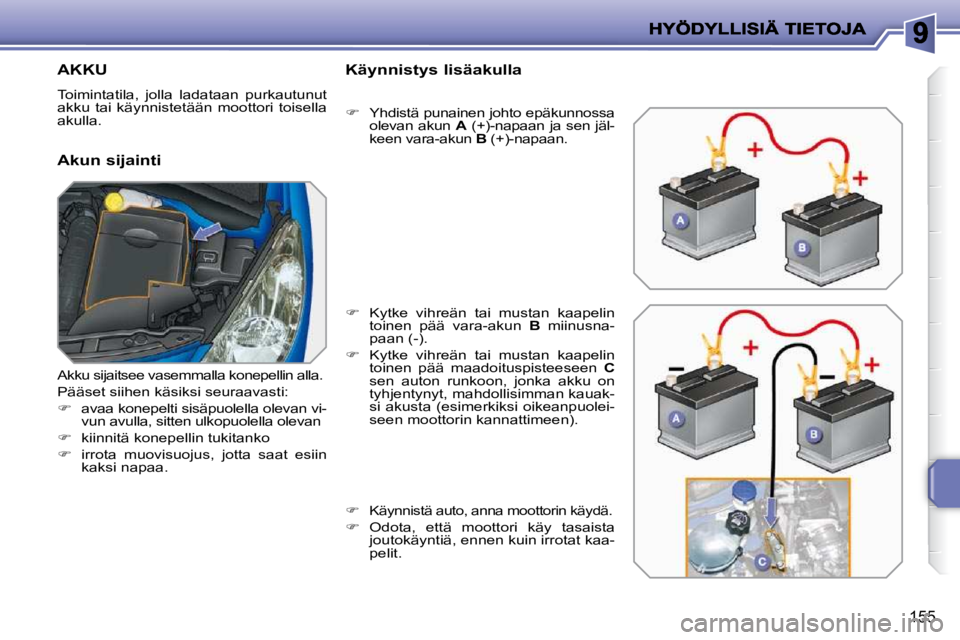

AKKU
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnossa
olevan akun A (+)-napaan ja sen jäl-
keen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
sen auton runkoon, jonka akku on
tyhjentynyt, mahdollisimman kauak-
si akusta (esimerkiksi oikeanpuolei-
seen moottorin kannattimeen).

 Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee vasemmalla konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan vi-
vun avulla, sitten ulkopuolella olevan

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa.

!
!
i
156
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irro-
tettu.
Älä yritä käynnistää moottoria ajo-
neuvoa työntämällä, jos autossa
on 2 Tronic -vaihteisto.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut on
hävitettävä lain määräämien sään-
töjen mukaisesti, eikä niitä mis-
sään tapauksessa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Jos on olemassa akun purkautu-
misen vaara, käytöstä poistetut toi-
minnot voidaan uudelleenaktivoida
manuaalisesti. Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoidaan
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.
Suosittelemme akun napojen irrot-
tamista, jos auto on käyttämättö-
mänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotet-
tava kaksi minuuttia virran katkai-
sun jälkeen.
Sulje ikkunat ja ovet ennen akun
irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset
laitteet alustetaan tällöin. Jos täs-
tä huolimatta ilmenee häiriöitä, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta
ja alusta itse uudelleen:
- kauko-ohjain
- jaksottaiset sähkötoimiset la-
sinnostimet
- GPS-navigointijärjestelmä.

!
!
i

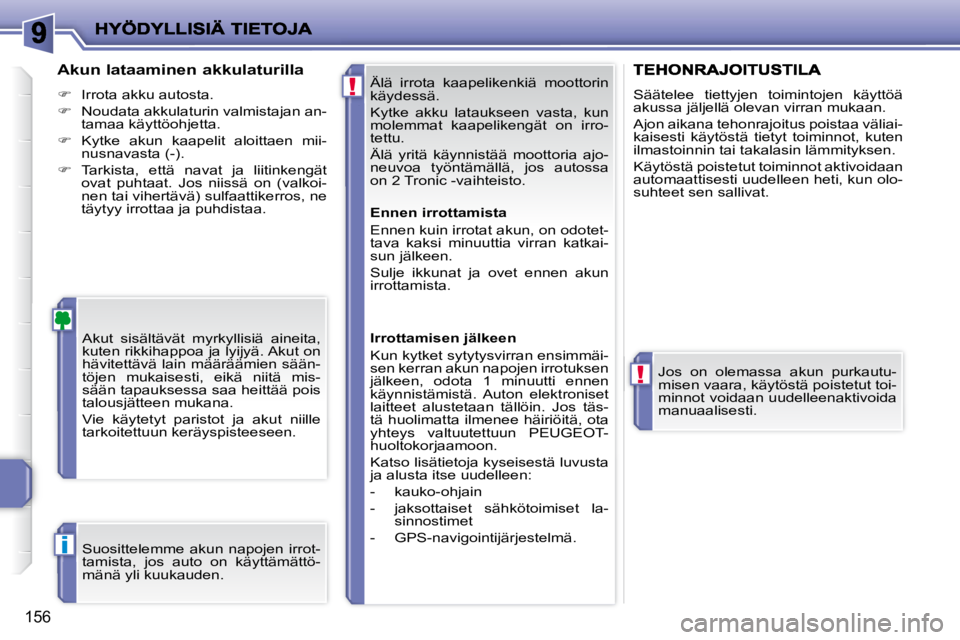

156
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irro-
tettu.
Älä yritä käynnistää moottoria ajo-
neuvoa työntämällä, jos autossa
on 2 Tronic -vaihteisto.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut on
hävitettävä lain määräämien sään-
töjen mukaisesti, eikä niitä mis-
sään tapauksessa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Jos on olemassa akun purkautu-
misen vaara, käytöstä poistetut toi-
minnot voidaan uudelleenaktivoida
manuaalisesti. Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoidaan
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.
Suosittelemme akun napojen irrot-
tamista, jos auto on käyttämättö-
mänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotet-
tava kaksi minuuttia virran katkai-
sun jälkeen.
Sulje ikkunat ja ovet ennen akun
irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset
laitteet alustetaan tällöin. Jos täs-
tä huolimatta ilmenee häiriöitä, ota
yhteys valtuutettuun PEUGEOT-
huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta
ja alusta itse uudelleen:
- kauko-ohjain
- jaksottaiset sähkötoimiset la-
sinnostimet
- GPS-navigointijärjestelmä.

!
i

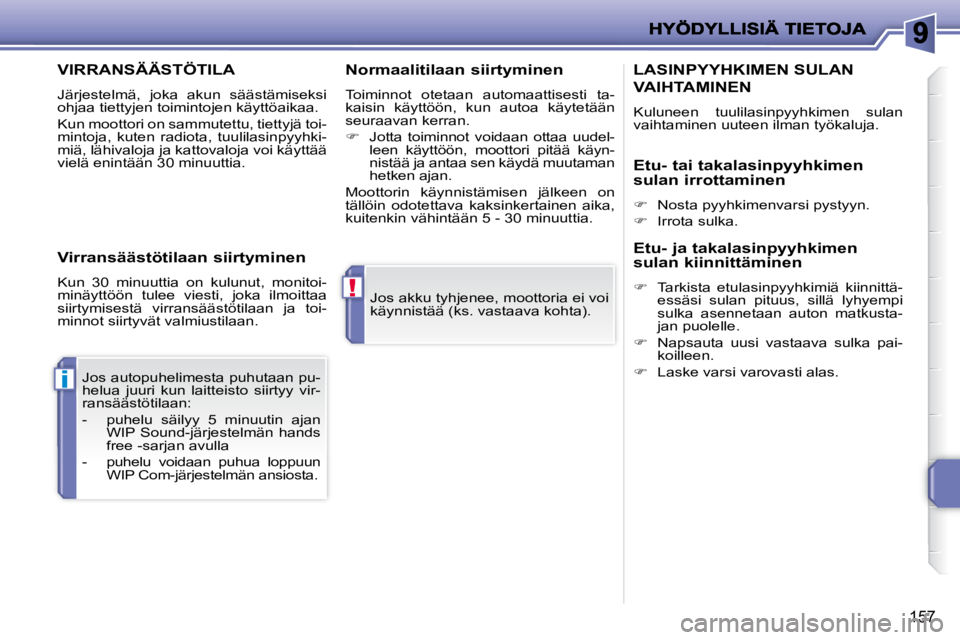

157
Jos akku tyhjenee, moottoria ei voi
käynnistää (ks. vastaava kohta).
Jos autopuhelimesta puhutaan pu-
helua juuri kun laitteisto siirtyy vir-
ransäästötilaan:
- puhelu säilyy 5 minuutin ajan WIP Sound-järjestelmän hands
free -sarjan avulla
- puhelu voidaan puhua loppuun WIP Com-järjestelmän ansiosta.
VIRRANSÄÄSTÖTILA
Järjestelmä, joka akun säästämiseksi
ohjaa tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä toi-
mintoja, kuten radiota, tuulilasinpyyhki-
miä, lähivaloja ja kattovaloja voi käyttää
vielä enintään 30 minuuttia. Normaalitilaan siirtyminen
Toiminnot otetaan automaattisesti ta-
kaisin käyttöön, kun autoa käytetään
seuraavan kerran.

 Jotta toiminnot voidaan ottaa uudel-
leen käyttöön, moottori pitää käyn-
nistää ja antaa sen käydä muutaman
hetken ajan.
Moottorin käynnistämisen jälkeen on
tällöin odotettava kaksinkertainen aika,
kuitenkin vähintään 5 - 30 minuuttia.
Virransäästötilaan siirtyminen
Kun 30 minuuttia on kulunut, monitoi-
minäyttöön tulee viesti, joka ilmoittaa
siirtymisestä virransäästötilaan ja toi-
minnot siirtyvät valmiustilaan.
LASINPYYHKIMEN SULAN
VAIHTAMINEN
Kuluneen tuulilasinpyyhkimen sulan
vaihtaminen uuteen ilman työkaluja.
Etu- tai takalasinpyyhkimen
sulan irrottaminen

 Nosta pyyhkimenvarsi pystyyn.

 Irrota sulka.
Etu- ja takalasinpyyhkimen
sulan kiinnittäminen

 Tarkista etulasinpyyhkimiä kiinnittä-
essäsi sulan pituus, sillä lyhyempi
sulka asennetaan auton matkusta-
jan puolelle.

 Napsauta uusi vastaava sulka pai-
koilleen.

 Laske varsi varovasti alas.
