2009 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (409,1)
ATTENTION
Permuter les pneus unidirectionnels
et les pneus à carcasse radiale à
bande de roulement à dessins
asymétriques ou à crampons de
l'avant à l'arrière uniquement, et non
pas entre la droite et la gauche. La
performance des pneus sera réduite
si la rotation des pneus est faite d'un
côté à l'autre.
ATTENTION
Système Différentiel autobloquant;
ne pas utiliser les pneus suivants:
ØPneus de dimension autre que
celle recommandée
Ø Une combinaison de pneus de
dimension ou de type différent
Ø Des pneus sous-gonflés
Si ces instructions ne sont pas suivies,
la rotation des roues de droite et de
gauche sera différente et cela
applique une surcharge constante au
différentiel autobloquant par
viscosité.
Cela causera un mauvais
fonctionnement.
q Remplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est
dangereuse.
Des performances de freinage,
direction et traction réduites peuvent
causer un accident.
ATTENTION
(Avec système de surveillance de
pression des pneus)
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.
REMARQUE
(Avec système de surveillance de pression des
pneus)
lLorsque des pneus avec flancs ceinturés
d'acier sont utilisés, le système peut ne pas
fonctionner correctement même si une jante
d'origine est utilisée.
Se référer à Activation erronée du système
à la page 5-33.
lS'assurer d'installer les capteurs de
pression des pneus lorsque les jantes ou les
pneus sont remplacés.
Se référer à Pneus et jantes à la page 5-33.
Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuve Témoin d'usure
Chape usée
Entretien
Entretien réalisable par le propriétaire
8-41
CX-7_8Z61-EC-08D_Edition2 Page409
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (410,1)
Le remplacement d'un pneu usé
irrégulièrement est nécessaire avant que le
témoin d'usure n'apparaisse en travers de
la chape.
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La semaine et
l'année de fabrication sont indiquées par 4
chiffres.
Se référer à Etiquetage des pneus à la page
9-23.
qRoue de secours à usage temporaire
Vérifier la roue de secours temporaire au
moins une fois par mois, pour qu'elle soit
toujours correctement gonflée et rangée.
REMARQUE
La condition de la roue de secours à usage
temporaire se détériore graduellement même si
elle n'a pas été utilisée.
La roue de secours à usage temporaire est
plus facile à manipuler car elle est plus
légère et plus petite qu'une roue
conventionnelle. Cette roue ne doit être
utilisée qu'en cas d'urgence et sur une
distance limitée.
N'utiliser la roue de secours temporaire
que le temps nécessaire à la réparation de
la roue conventionnelle, réparation qui
doit être faite dès que possible.(Sauf Mexique)
Garder la pression de gonflage à 420 kPa
(4,2 bar, 60 psi).
(Mexique)
Garder la pression de gonflage à 250 kPa
(2,5 bar, 36 psi).
ATTENTION
Ø
Ne pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
Ø La roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore
plus courte selon les conditions de
conduite.
Ø L'utilisation de la roue de secours
à usage temporaire doit être
limitée, cependant, si le témoin
d'usure apparaît en travers de la
chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 8-41).
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La semaine et
l'année de fabrication sont indiquées par 4
chiffres.
Se référer à Etiquetage des pneus à la page
9-23.
8-42
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page410
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (411,1)
qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
ØUne roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de
vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
ØSystème différentiel
autobloquant
Ø (Avec système de surveillance de
pression des pneus)
ØLors du remplacement ou de la
réparation des pneus, des
jantes ou des deux, faire faire le
travail par un concessionnaire
agréé Mazda, sinon les
capteurs de pression des pneus
peuvent être endommagés.
ØLes jantes montées sur ce
véhicule Mazda sont
spécialement conçues pour
l'installation de capteurs de
pression des pneus. Ne pas
utiliser des jantes non d'origine,
car il peut ne pas être possible
d'y installer les capteurs de
pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de pression
des pneus lorsque les jantes ou les pneus sont
remplacés. Se référer à Pneus et jantes à la
page 5-33.
Entretien
Entretien réalisable par le propriétaire
8-43
CX-7_8Z61-EC-08D_Edition2 Page411
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (412,1)
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport, à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
8-44
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page412
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (413,1)

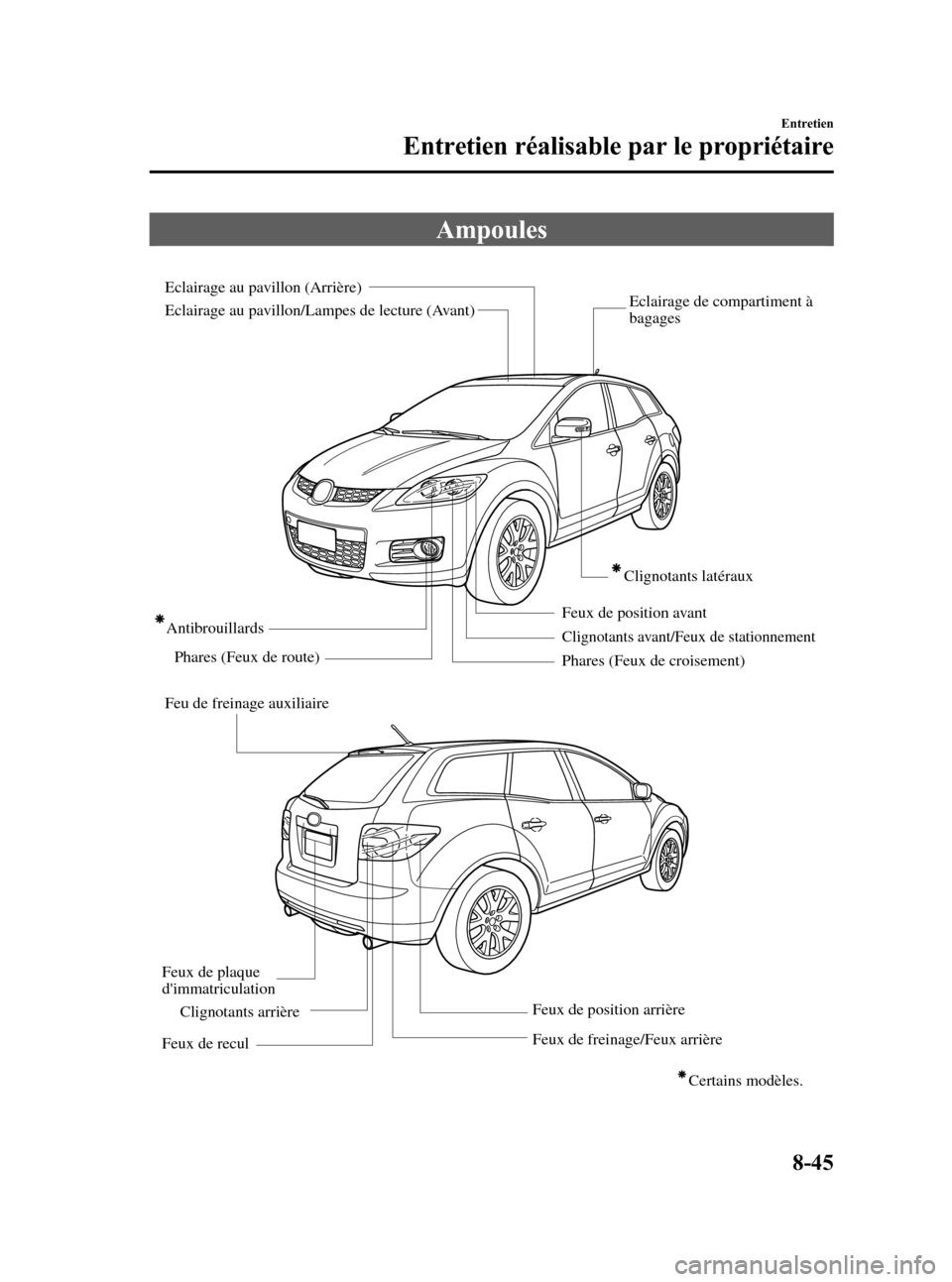

Ampoules
Phares (Feux de croisement)
Phares (Feux de route)
Feu de freinage auxiliaire Antibrouillards
Clignotants avant/Feux de stationnement
Clignotants latéraux
Feux de plaque
d'immatriculation
Feux de freinage/Feux arrière
Eclairage au pavillon/Lampes de lecture (Avant) Eclairage au pavillon (Arrière)
Feux de position avant
Clignotants arrière
Feux de position arrière
Feux de recul
Eclairage de compartiment à
bagages
Certains modèles.
Entretien
Entretien réalisable par le propriétaire
8-45
CX-7_8Z61-EC-08D_Edition2 Page413
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (414,1)
PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules: Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants: Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
qRemplacement des ampoules
d'éclairages extérieurs
Remplacement d'une ampoule de phare
Ampoule de feux route
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de feu de route
de la douille du réflecteur en la tirant
doucement tout droit hors de la douille.
4. Débrancher l'ampoule du connecteur électrique en appuyant sur la languette
du connecteur avec un doigt et en tirant
l'ampoule vers le haut.
5. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
8-46
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page414
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (415,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même.
Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. Veiller à ce que l'interrupteur desphares soit coupé.
2. Pour changer l'ampoule de feu de croisement droite, démarrer le moteur,
tourner le volant de direction à fond
vers la droite, et arrêter le moteur. Pour
changer l'ampoule de feu de croisement
gauche, tourner le volant de direction à
fond vers la gauche. 3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Débrancher le connecteur électrique de
l'ampoule en le tirant vers l'arrière.
5. Tirer le couvercle d'étanchéité pour leretirer.
6. Décrocher le ressort de retenue de l'ampoule.
Entretien
Entretien réalisable par le propriétaire
8-47
CX-7_8Z61-EC-08D_Edition2 Page415
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (416,1)
7. Basculer le ressort de retenue versl'extérieur pour libérer l'ampoule.
Couvercle
d'étanchéité
8. Retirer soigneusement l'ampoule de la
douille et le tirant droit vers l'arrière.
9. Remplacer l'ampoule.
10. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de position avant, Clignotants
avant/Feux de stationnement
1. Veiller à ce que l'interrupteur des phares soit coupé.
2. Pour changer une ampoule dans le corps de phare droit, démarrer le
moteur, tourner le volant de direction à
fond vers la droite, et arrêter le moteur.
Pour changer une ampoule dans le
corps de phare gauche, tourner le
volant de direction vers la gauche.
3. Tourner les vis et la section centrale des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.
8-48
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page416
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
