2009 MAZDA MODEL CX-7 Manuel du propriétaire (in French)

Black plate (369,1)
8Entretien
Comment maintenir votre véhicule Mazda en condition optimale.
Introduction .................................................................................. 8-2Introduction ............................................................................... 8-2
Entretien périodique ..................................................................... 8-3 Entretien périodique (Etats-Unis, le Canada et Puerto Rico) .... 8-3
Entretien périodique (Mexique) ................................................ 8-9
Entretien réalisable par le propriétaire .................................... 8-18 Périodicité de l'entretien réalisable par le propriétaire ............. 8-18
Précautions concernant l'entretien réalisable par le
propriétaire .............................................................................. 8-19
Vue générale du compartiment moteur .................................... 8-21
Huile moteur ........................................................................... 8-22
Liquide de refroidissement du moteur ..................................... 8-24
Liquide de frein ....................................................................... 8-27
Liquide de direction assistée ................................................... 8-28
Liquide de boîte de vitesses automatique ................................ 8-29
Liquide de lave-glace .............................................................. 8-30
Lubrification de la carrosserie ................................................. 8-31
Balais d'essuie-glace ............................................................... 8-32
Batterie .................................................................................... 8-36
Pneus ....................................................................................... 8-39
Ampoules ................................................................................ 8-45
Fusibles ................................................................................... 8-51
Soins à apporter .......................................................................... 8-57 Pour éviter les dommages à la peinture causés par
l'environnement ....................................................................... 8-57
Entretien extérieur ................................................................... 8-59
Entretien de l'habitacle ............................................................ 8-63
8-1
CX-7_8Z61-EC-08D_Edition2 Page369
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (370,1)
Introduction
Etre extrêmement prudent, lors de l'utilisation de ce manuel pour les inspections ou
l'entretien, pour ne pas se blesser ou blesser quelqu'un et pour ne pas endommager le
véhicule.
Si l'on n'est pas certain de la marche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.
Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffisant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accident et des blessures.
Pour des conseils d'experts et un entretien de qualité, s'adresser à un concessionnaire agréé
Mazda.
Le propriétaire doit garder les preuves que l'entretien adéquat spécifié a été réalisé.
Les réclamations de garantie résultant d'un manque d'entretien, en non pas d'un défaut de
matériau ou de main-d'œuvre Mazda autorisée, seront refusées.
Tout garage utilisant des pièces équivalentes aux pièces d'origine Mazda peut faire
l'entretien. Cependant nous recommandons qu'il soit toujours réalisé par un
concessionnaire agréé Mazda avec des pièces Mazda d'origine.
8-2
Entretien
Introduction
CX-7_8Z61-EC-08D_Edition2 Page370
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (371,1)
Entretien périodique (Etats-Unis, le Canada et Puerto Rico)
Suivre le tableau 1 si le véhicule est utilisé là où aucune des conditions suivantes ne
s'applique.
lConduite sur de courtes distanceslConduite dans des conditions poussiéreuseslConduite demandant une utilisation fréquente des freinslConduite dans des régions où du sel d'épandage ou tout autre produit corrosif est utilisélConduite sur des routes cahoteuses ou boueuseslPériodes prolongées de ralenti ou conduite à basse vitesselConduite pendant de longues périodes dans des climats froids ou extrêmement humidelConduite en climat très chaudlConduite continue en région montagneuse
Si une des conditions ci-dessous s'applique, suivre le tableau 2 (les résidents du Canada et
de Puerto Rico suivront le tableau 2).
REMARQUE
Après la période indiquée, continuer de suivre l'entretien et la périodicité prescrits.
Entretien
Entretien périodique
8-3
CX-7_8Z61-EC-08D_Edition2 Page371
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (372,1)
qTableau 1
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km
(75.000 milles),
si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteur RRRRRRRR
Filtre à huile du moteur RRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5 ans
Autres Remplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, remplacer tous les 2 ans
SYSTEME DE CARBURANT
Filtre à air R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles)
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords II
Freins à disques IIII
Pneus (Permutation) Permuter tous les 12.000 km (7.500 milles)
Timonerie et fonctionnement de la direction II
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues II
Huile de différentiel arrière (AWD)
*3*4
Huile de boîte de vitesses (AWD)*4
Soufflets cache-poussière d'arbre d'entraînement II
Boulons et écrous du châssis et de la carrosserie TT
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquets LLLLLLLL
8-4
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page372
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (373,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
T: Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription “FL22 ”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 45.000 km (28.100 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*4 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
Entretien
Entretien périodique
8-5
CX-7_8Z61-EC-08D_Edition2 Page373
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (374,1)
qTableau 2
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Jeu des soupapes du moteur Effectuer une inspection auditive tous les 120.000 km
(75.000 milles), si les soupapes sont bruyante, ajuster
Courroies d'entraînement (tension) I
Huile moteur Puerto Rico Remplacer tous les 5.000 km (3.000 milles) ou 3 mois
Autres
RRRRRRRRRRRR
Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du
moteur Type FL22
*1Remplacer aux premiers 192.000 km (120.000 milles) ou 10
ans;
ensuite, tous les 96.000 km (60.000 milles) ou 5 ans
Autres Remplacer aux premiers 96.000 km (60.000 milles) ou 4 ans;
ensuite, à tous les 2 ans
Niveau du liquide de refroidissement du moteur IIIIIIIIIIII
SYSTEME DE CARBURANT
Filtre à air Puerto Rico
RR
Autres R
Durites et canalisations de carburant
*2II
Tuyaux et conduites du système antipollution*2I
SYSTEME D'ALLUMAGE
Bougies d'allumage ETAT-UNIS Remplacer tous les 96.000 km (60.000 milles)
Autres
*3Remplacer tous les 120.000 km (75.000 milles)
SYSTEME ELECTRIQUE
Fonctionnement de tous les éclairages IIIIIIIIIIII
8-6
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page374
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (375,1)
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords II
Niveau du liquide de frein IIIIIIIIIIII
Freins à disques IIII
Pneus (Permutation) Permuter tous les 8.000 km (5.000 milles)
Pression de gonflage des pneus et usure des
pneus IIIIIIIIIIII
Timonerie et fonctionnement de la direction II
Niveau du liquide de direction assistée IIIIIIIIIIII
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues II
Huile de différentiel arrière (AWD)
*4*5
Huile de boîte de vitesses (AWD)*5
Soufflets cache-poussière d'arbre d'entraînement II
Boulons et écrous du châssis et de la carrosserie TT
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans
Tous les gonds et loquets LLLLLLLLLLLL
Niveau du liquide de lavage IIIIIIIIIIII
Entretien
Entretien périodique
8-7
CX-7_8Z61-EC-08D_Edition2 Page375
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (376,1)

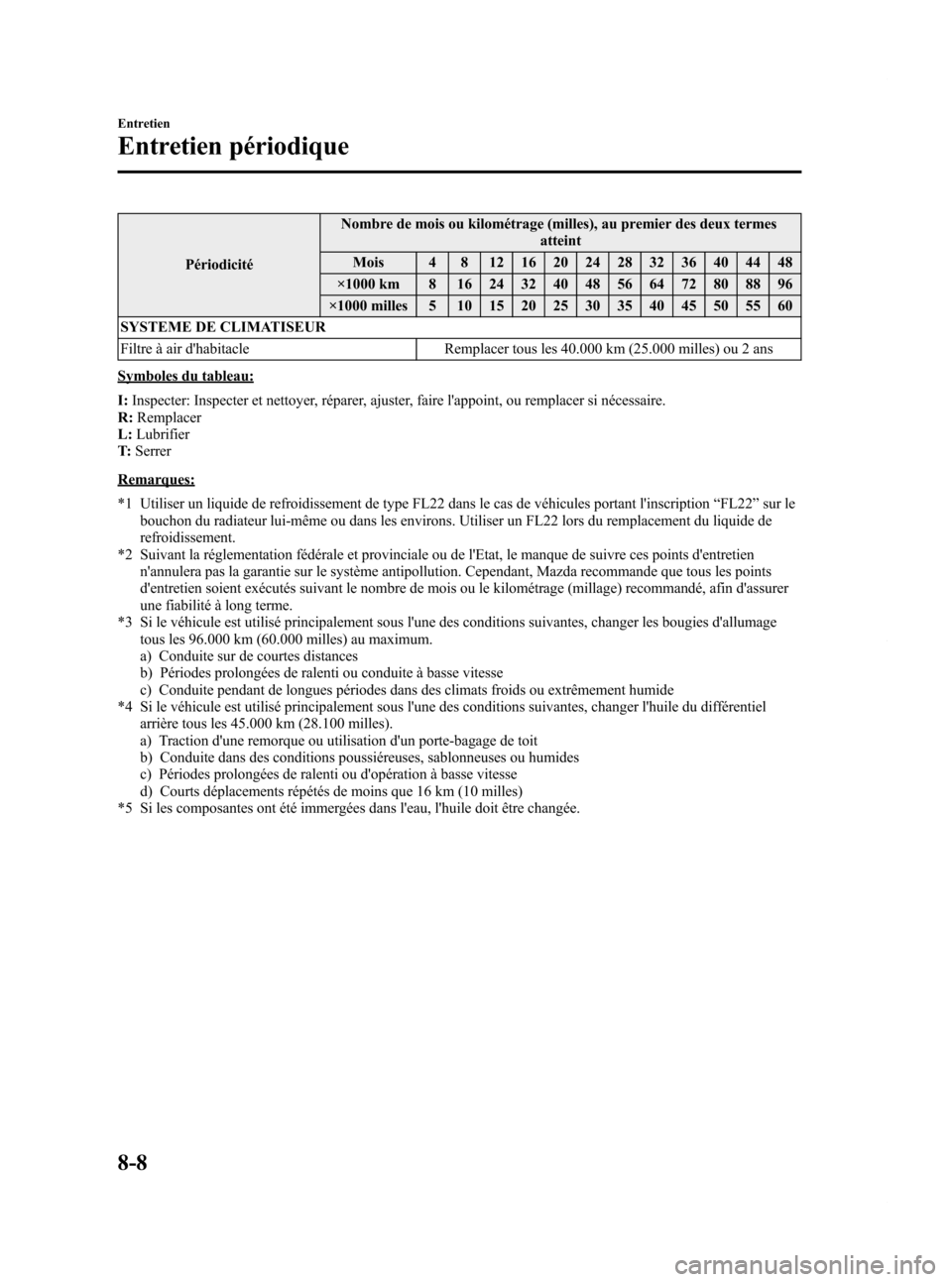

PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes
atteint
Mois 4 8 12 16 20 24 28 32 36 40 44 48
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle Remplacer tous les 40.000 km (25.000 milles) ou 2 ans
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
T: Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription “FL22 ”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer les bougies d'allumage
tous les 96.000 km (60.000 milles) au maximum.
a) Conduite sur de courtes distances
b) Périodes prolongées de ralenti ou conduite à basse vitesse
c) Conduite pendant de longues périodes dans des climats froids ou extrêmement humide
*4 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel arrière tous les 45.000 km (28.100 milles).
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km (10 milles)
*5 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
8-8
Entretien
Entretien périodique
CX-7_8Z61-EC-08D_Edition2 Page376
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
