2009 MAZDA MODEL CX-7 navigation system

Black plate (9,1)
Equipement de l'habitacle (Vue B)
Commande audio ............................................................................................... page 6-60
Coussins d'air ..................................................................................................... page 2-53
Interrupteurs de régulateur de vitesses de croisière ........................................... page 5-20
Affichage d'informations ................................................................................... page 6-90
Système de commande de température ................................................................ page 6-2
Interrupteur de feux de détresse ......................................................................... page 5-67
Système audio .................................................................................................... page 6-17
Boîte à gants ...................................................................................................... page 6-94
Touche AMB ..................................................................................................... page 6-91
Interrupteur de dégivreur de lunette arrière ....................................................... page 5-65
Prise des accessoires .......................................................................................... page 6-96
Interrupteurs de chauffage de siège ................................................................... page 2-13
Levier sélecteur (Boîte de vitesses automatique) (Sport AT) ............................. page 5-11
Système de navigation (si le véhicule en est
équipé) ................................................................... Se référer au manuel à volume séparé
Présentation de votre véhicule
Vue générale de l'habitacle
1-3L'équipement et la position de l'installation varie selon le véhicule
CX-7_8Z61-EC-08D_Edition2 Page9
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (10,1)
Equipement de l'habitacle (Vue C)
Eclairage de compartiment à bagages ................................................................ page 6-89
Ceinture de sécurité ........................................................................................... page 2-15
Coussins d'air ..................................................................................................... page 2-53
Eclairage au pavillon ......................................................................................... page 6-88
Console centrale ................................................................................................ page 6-94
Porte-bouteille ................................................................................................... page 6-93
Commande de déverrouillage à distance de la trappe de remplissage de
carburant ............................................................................................................ page 3-45
Miroir de pare-soleil .......................................................................................... page 6-87
Interrupteur de toit ouvrant transparent ............................................................. page 3-48
Rétroviseur intérieur .......................................................................................... page 3-63
Pare-soleil .......................................................................................................... page 6-87
Sièges avant ......................................................................................................... page 2-2
Porte-verres ........................................................................................................ page 6-92
Prise des accessoires .......................................................................................... page 6-96
Système de navigation (si le véhicule en est
équipé) ................................................................... Se référer au manuel à volume séparé
1-4
Présentation de votre véhicule
L'équipement et la position de l'installation varie selon le véhicule
Vue générale de l'habitacle
CX-7_8Z61-EC-08D_Edition2 Page10
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (310,1)
Fonctionnement de la
commande audio (Volant)
Lorsque l'unité audio est en marche, il est
possible de faire marcher l'unité audio à
partir du volant.
REMARQUE
Comme l'unité audio sera éteinte lors des
conditions suivantes, les interrupteurs seront
inopérants.
lLorsque le contacteur d'allumage est mis
sur la position LOCK.
lLorsque la touche d'alimentation de l'unité
audio est enfoncée et que l'unité audio est
éteinte.
lLorsque le disque compact en cours de
lecture est éjecté et que l'unité audio est
éteinte.
Sans téléphone mains-libres Bluetooth
et système de navigation
Avec le système mains-libres Bluetooth
uniquement/le système mains-libres
Bluetooth et le système de navigation
Les touches appel, décrocher et raccrocher
permettent de commander le son du
système de navigation.
Pour plus de détails, se référer au manuel
séparé“SYSTEME DE NAVIGATION ”.
Touche appel
Touche raccrocher
Touche décrocher
REMARQUElLes touches appel, décrocher et raccrocher
peuvent être utilisées lorsque l'appareil
audio est désactivé.
lMazda a installé ce système pour empêcher
les distractions lorsque le véhicule est en
marche et utilise les commandes audio du
tableau de bord.
Une conduite sécuritaire doit toujours être
la priorité première.
6-60
Confort intérieur
Système audio
CX-7_8Z61-EC-08D_Edition2 Page310
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (317,1)

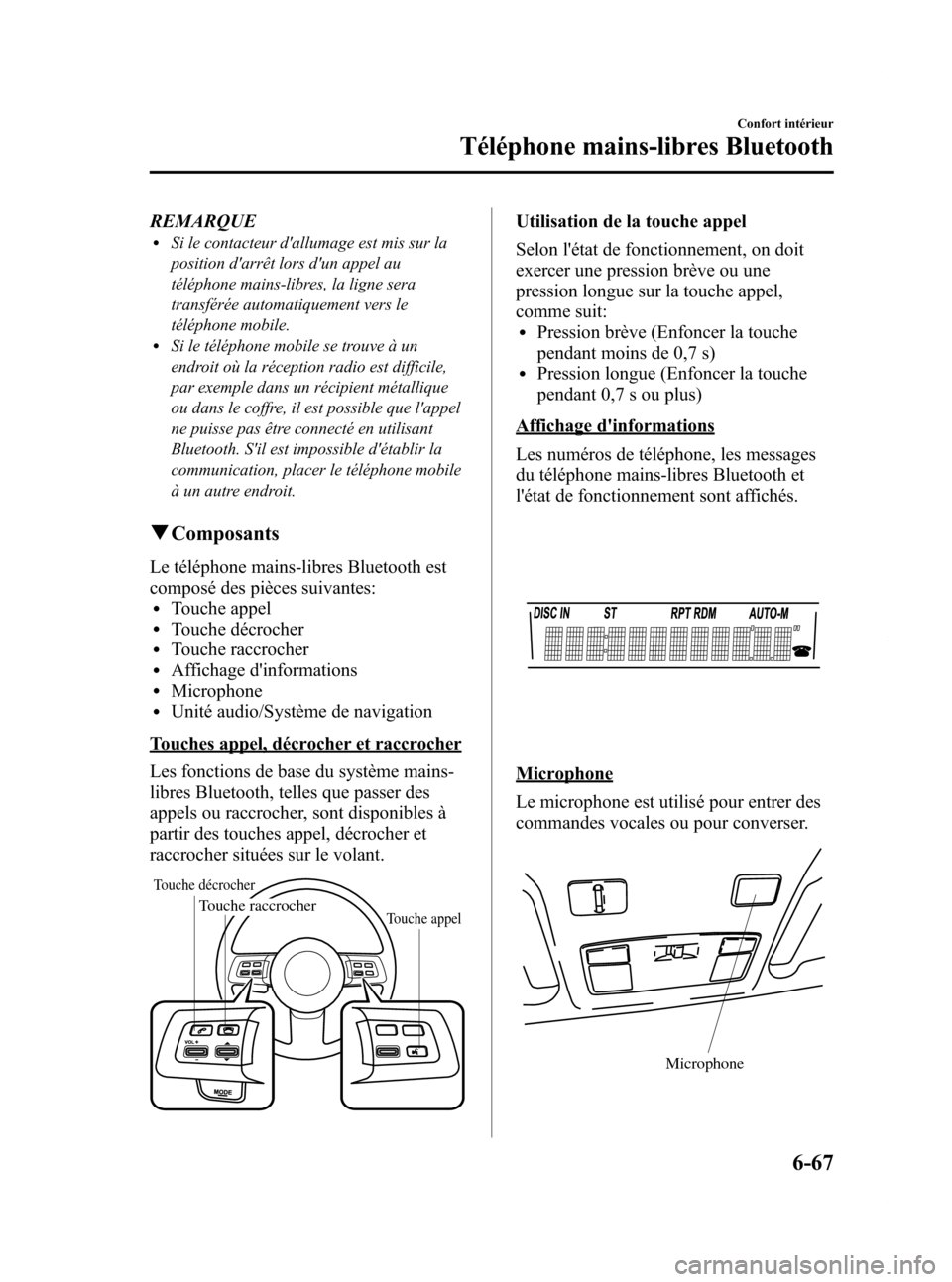

REMARQUElSi le contacteur d'allumage est mis sur la
position d'arrêt lors d'un appel au
téléphone mains-libres, la ligne sera
transférée automatiquement vers le
téléphone mobile.
lSi le téléphone mobile se trouve à un
endroit où la réception radio est difficile,
par exemple dans un récipient métallique
ou dans le coffre, il est possible que l'appel
ne puisse pas être connecté en utilisant
Bluetooth. S'il est impossible d'établir la
communication, placer le téléphone mobile
à un autre endroit.
qComposants
Le téléphone mains-libres Bluetooth est
composé des pièces suivantes:
lTouche appellTouche décrocherlTouche raccrocherlAffichage d'informationslMicrophonelUnité audio/Système de navigation
Touches appel, décrocher et raccrocher
Les fonctions de base du système mains-
libres Bluetooth, telles que passer des
appels ou raccrocher, sont disponibles à
partir des touches appel, décrocher et
raccrocher situées sur le volant.
Touche appelTouche raccrocher
Touche décrocher
Utilisation de la touche appel
Selon l'état de fonctionnement, on doit
exercer une pression brève ou une
pression longue sur la touche appel,
comme suit:
lPression brève (Enfoncer la touche
pendant moins de 0,7 s)
lPression longue (Enfoncer la touche
pendant 0,7 s ou plus)
Affichage d'informations
Les numéros de téléphone, les messages
du téléphone mains-libres Bluetooth et
l'état de fonctionnement sont affichés.
Microphone
Le microphone est utilisé pour entrer des
commandes vocales ou pour converser.
Microphone
Confort intérieur
Téléphone mains-libres Bluetooth
6-67
CX-7_8Z61-EC-08D_Edition2 Page317
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (318,1)
Unité audio/Système de navigation
L'unité audio ou le système de navigation
est utilisé(e) pour régler le volume.
Lorsqu'on utilise le téléphone mains-libres
Bluetooth, les informations telles que la
puissance du signal du téléphone mains-
libres Bluetooth sont affichées sur l'écran.
(Avec système de navigation)
Informations relatives de mains-libres Bluetooth
qVoix
Pour éviter toute détérioration du taux de
reconnaissance vocale et de la qualité de
voix, il faut observer les points suivants:
lIl est inutile de se placer face au
microphone ou de s'en approcher.
Appeler les commandes vocales tout en
conservant une position de conduite
sûre.
lFermer les vitres et/ou le toit ouvrant
transparent pour atténuer les bruits
forts provenant de l'extérieur du
véhicule, ou réduire le courant d'air du
système de climatisation pendant qu'on
utilise le téléphone mains-libres
Bluetooth. La reconnaissance vocale
risquera de ne pas fonctionner
correctement, ou la qualité de voix
risquera d'être détériorée dans les
conditions suivantes.
lUn passager parle.lConduite avec la vitre et/ou le toit
ouvrant transparent ouvert.
lConduite sur routes à surface
irrégulière.
lBruits forts à l'extérieur du véhicule.
(Sites de construction, intérieur de
tunnel, forte circulation en sens
inverse, ou grosse pluie.)
lBruits de fonctionnement des
clignotants, des essuie-glaces ou de
l'avertisseur sonore.
lLe courant d'air du climatiseur est
puissant ou le vent souffle sur le
microphone.
lBruit produit par les bagages se
trouvant à l'intérieur du véhicule.
lSelon la voix, il est possible que les
commandes vocales ne soient pas
reconnues. Si les commandes vocales
ne sont pas reconnues correctement,
répéter les commandes plus fort, de
manière naturelle, comme lorsqu'on
s'adresse à une autre personne.
lLa reconnaissance vocale ne peut pas
reconnaître des dialectes ou des mots
qui sont différents des invites du
téléphone mains-libres. Appeler en
utilisant les mots spécifiés par les
commandes vocales.
Bien noter que la reconnaissance vocale
peut commettre des erreurs bien qu'on
respecte les points ci-dessus.
6-68
Confort intérieur
Téléphone mains-libres Bluetooth
CX-7_8Z61-EC-08D_Edition2 Page318
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (319,1)
qLimitations des fonctions lors de
l'utilisation du téléphone mains-
libres Bluetooth
Lorsqu'on utilise le téléphone mains-libres
Bluetooth, les fonctions sont limitées
comme suit.
lLe bip sonore et le guidage vocal relatif
à l'unité audio et au système de
navigation ne sont pas audibles.
lLe bip sonore provenant du
fonctionnement du climatiseur n'est pas
audible.
lLa commande de reconnaissance
vocale du système de navigation ne
fonctionne pas.
qUtilisation de cette section
Le text contient les descriptions suivantes:
Dire : Commandes vocales que vous
devez appeler.
Invite : Guidage vocal émis par le haut-
parleur.
Un bip sonore [Bip] est émis par le haut-
parleur. Appeler après avoir entendu le
bip sonore.
Exemple)
Dire : [Bip] “Composer ”
Invite :“Veuillez donner le numéro ”
Dire : [Bip] “XXXXXXXXXXX (Ex.
“ 555-1234 ”) (numéro de téléphone) ”
Méthode d'activation mains-libres
Bluetooth
Sans système de navigation
Appuyer sur la touche décrocher ou appel
(pression brève).
Avec système de navigation
Méthode 1
Appuyer sur la touche décrocher. Méthode 2
1. Appuyer sur la touche appel (pression
brève).
2. Dire : [Bip] “Téléphone ”
Le système mains-libres est activé. Une
fois le système activé, il est possible
d'utiliser les fonctions du téléphone
mains-libres, telles que l'émission et la
réception d'appels. (Pour plus de détails
au sujet des fonctions du téléphone, se
référer à “Utilisation de base du téléphone
mains-libres Bluetooth ”ou “Utilisation
pratique du système mains-libres ”.)
REMARQUE
(Avec système de navigation)
Pour les véhicules équipés d'un système de
navigation, le système de navigation est activé
à l'aide de la commande de reconnaissance
vocale du système, après une pression sur la
touche appel (pression brève). Pour plus de
détails au sujet de la reconnaissance vocale du
système de navigation, se référer au
“ MANUEL DU SYSTEME DE NAVIGATION”
distinct.
Annuler
Le système mains-libres Bluetooth passe
en état de veille si l'opération suivante est
effectuée alors que le système est activé.
Appuyer sur la touche raccrocher ou appel
(pression longue).
Confort intérieur
Téléphone mains-libres Bluetooth
6-69
CX-7_8Z61-EC-08D_Edition2 Page319
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (323,1)
qRéception d'un appel entrant
1. Invite :“Appel entrant, appuyez sur le
bouton Répondre pour répondre ”.
2. Pour accepter l'appel, appuyer sur la touche décrocher.
Pour refuser l'appel, appuyer sur la
touche raccrocher.
qRaccrocher un appel
Appuyer sur la touche raccrocher lors de
l'appel.
Un bip sonore confirme que l'appel est
terminé.
qRéglage du volume
Pour régler le volume, tourner le bouton
d'alimentation/volume de l'unité audio ou
du système de navigation.
Tourner le bouton d'alimentation/volume
vers la droite pour augmenter le volume,
et vers la gauche pour le diminuer.
Unité audio Système de
navigation
REMARQUElIl est aussi possible de régler le volume en
utilisant la touche de volume se trouvant
sur le volant de direction.
lIl est impossible de régler le volume de
musique de l'appareil audio et le système de
navigation pendant que le téléphone mains-
libres Bluetooth est utilisé.
qInterruption des instructions vocales
Il est possible de désactiver les
instructions vocales en appuyant sur la
touche appel (pression brève) lorsqu'une
instruction est énoncée. L'utilisateur peut
alors activer une nouvelle commande de
saisie vocale.
· Appuyer sur la touche appel (pressionbrève).
q Utilisation de la fonction d'aide
La fonction d'aide explique à l'utilisateur
toutes les commandes vocales utilisables
dans les conditions actuelles.
1. Appuyer sur la touche appel (pression
brève).
2. Dire : [Bip] “Aide ”
3. Suivre les invites pour obtenir les instructions de guidage vocal
adéquates.
Confort intérieur
Téléphone mains-libres Bluetooth
6-73
CX-7_8Z61-EC-08D_Edition2 Page323
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (340,1)
Affichage d'informations
Affichage de commande
température/Affichage de la température ambiante
Affichage audio
Montre
Sans système de
navigation
Sans système de
navigation Affichage mains libres
q
Fonctions de l'affichage d'informations
L'affichage d'informations a les fonctions suivantes:lMontrelAffichage de la température ambiante (Affichage de la température extérieure, Type
entièrement automatique)
lAffichage de commande température (Type entièrement automatique)lAffichage audiolAffichage de système mains-libres Bluetoothí(Se référer à
“ Système mains-libres Bluetooth ”(page 6-66))
6-90
Confort intérieur
íCertains modèles.
Equipement intérieur
CX-7_8Z61-EC-08D_Edition2 Page340
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D
