Feux de position avant
Clignotants avant/Feux de
stationnement
6. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
Antibrouillardsí
1. Veiller à ce que l'interrupteur desphares soit coupé.
2. Pour changer l'ampoule d'antibrouillard droit, démarrer le moteur, tourner le
volant à fond vers la droite, puis arrêter
le moteur. Pour changer l'ampoule
d'antibrouillard gauche, tourner le
volant de direction vers la gauche. 3. Tourner les vis et la section centrale
des pièces de retenue en plastique dans
le sens contraire des aiguilles d'une
montre et les retirer, puis décoller
partiellement le garde-boue vers
l'arrière.
InstallationRetrait
4. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
5. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de la douille du
réflecteur en la tirant doucement en un
mouvement rectiligne.
6. Installer la nouvelle ampoule dansl'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-49íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page417
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (418,1)
REMARQUElPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
Feux de freinage/Feux arrière,
clignotants arrière, feux de recul, feux
de position arrière
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feu de position arrière
Feu de freinage/Feu arrièreClignotant arrière
Feu de recul
4. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
Feu de freinage auxiliaire, Clignotants
latérauxí
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule LED.
Il faut remplacer le composant d'éclairage
combinés arrière.
Feux de plaque d'immatriculation
1. A l'aide d'un tournevis à tête plate enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
8-50
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page418
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (419,1)

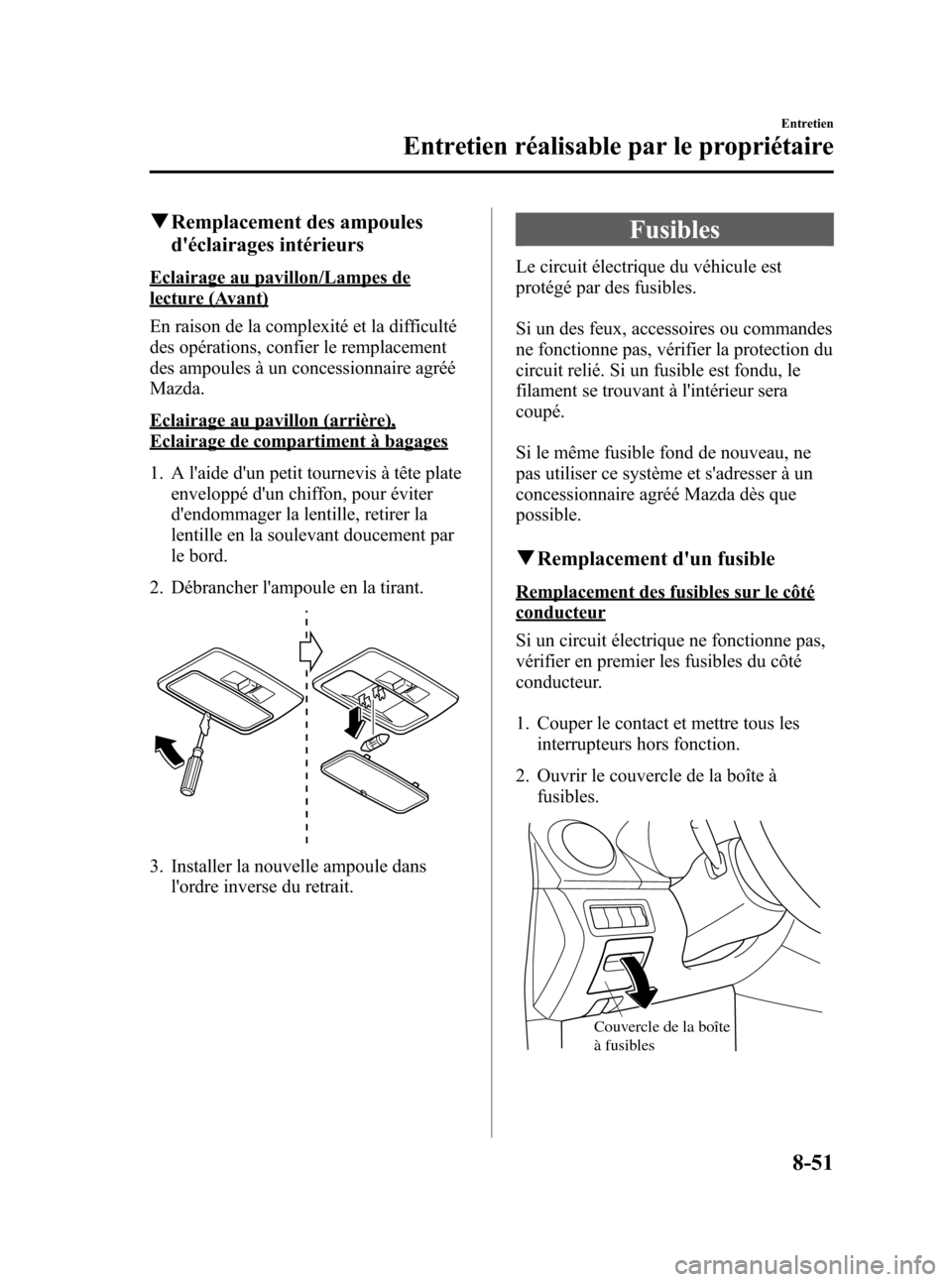

qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/Lampes de
lecture (Avant)
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Eclairage au pavillon (arrière),
Eclairage de compartiment à bagages
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
3. Installer la nouvelle ampoule dans l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
conducteur
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à fusibles.
Couvercle de la boîte
à fusibles
Entretien
Entretien réalisable par le propriétaire
8-51
CX-7_8Z61-EC-08D_Edition2 Page419
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (420,1)
3. Tirer le fusible tout droit versl'extérieur à l'aide de l'outil de retrait se
trouvant dans le couvercle de la boîte à
fusibles et le couvercle du porte-
fusibles, à l'intérieur du compartiment
moteur.
4. Vérifier le fusible et le remplacer s'ilest fondu.
Normal Fondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
ROOM.
ATTENTION
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous lesinterrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
8-52
Entretien
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page420
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (421,1)

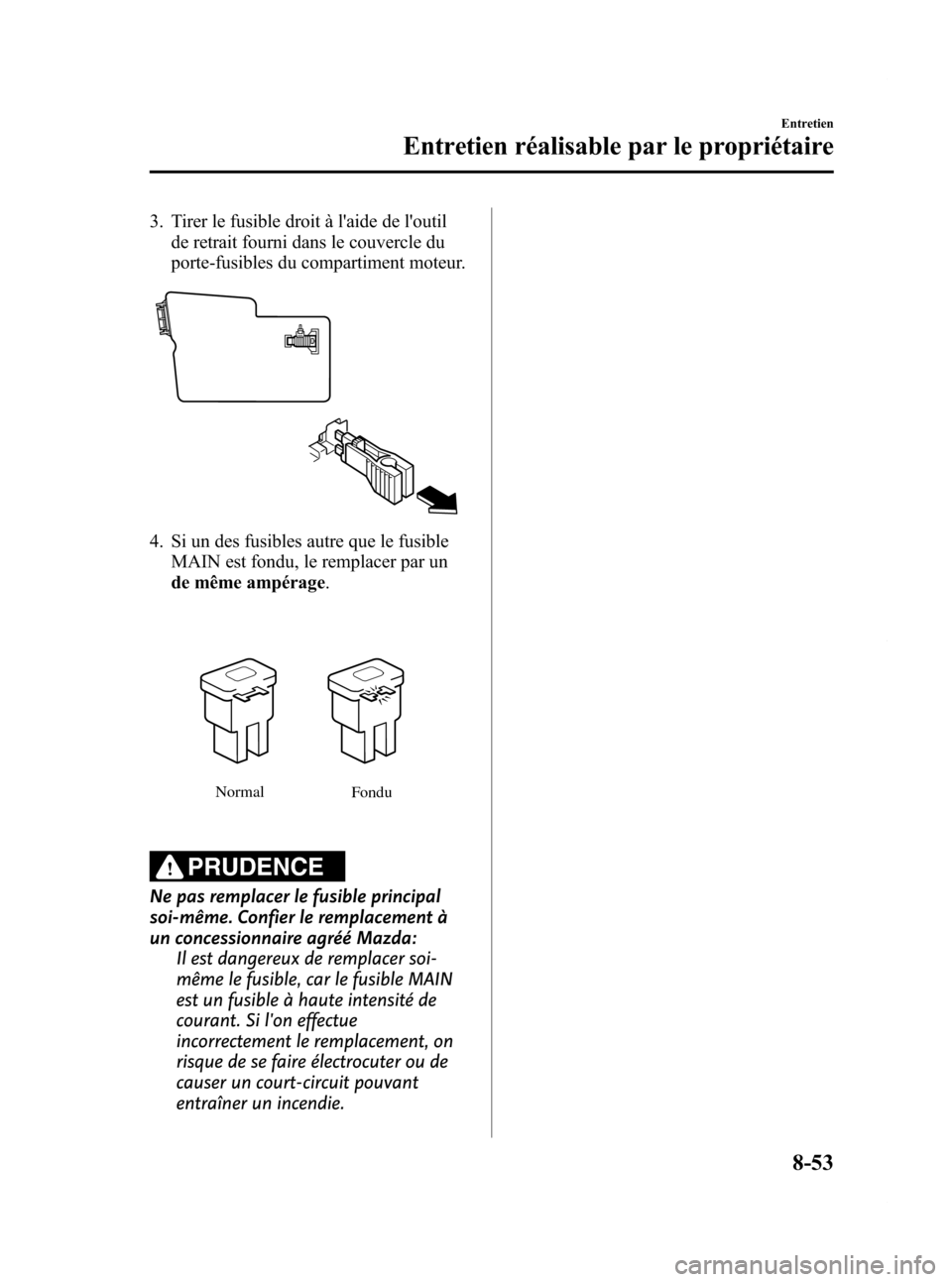

3. Tirer le fusible droit à l'aide de l'outilde retrait fourni dans le couvercle du
porte-fusibles du compartiment moteur.
4. Si un des fusibles autre que le fusibleMAIN est fondu, le remplacer par un
de même ampérage .
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
Entretien
Entretien réalisable par le propriétaire
8-53
CX-7_8Z61-EC-08D_Edition2 Page421
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (422,1)
qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 IGN 2 40 A Système d'allumage
2 BLOWER 40 A Soufflante
3 BTN 60 A Pour la protection de plusieurs circuits
4 FAN 2 40 A Ventilateur de refroidissement
5 IGN 1 40 A Système d'allumage
6 FAN 1 40 A Ventilateur de refroidissement
7 P.SEAT 40 A Sièges électriques
í
8INJ 30 A Injecteur
9 ROOF 20 A Toit ouvrant transparentí
10BOSE 30 A Système audio Bose®í
11 ENGINE 30 A Système de commande du moteur
12 D.LOCK 20 A Verrouillages électriques des portières
13 P.WIND 30 A Lève-vitres électriques
14 FUEL 30 A Pompe à carburant
15 ABS 1 40 A ABS
16 ABS 2 20 A ABS
8-54
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
CX-7_8Z61-EC-08D_Edition2 Page422
Friday, June 20 2008 12:19 AM
Form No.8Z61-EC-08D

Black plate (423,1)
DESCRIPTIONVALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
17 DSC 7,5 A DSC
18 FOG 20 A Antibrouillards
í
19DEF 30 A Dégivreur de lunette arrière
20 TNS 15 AFeux de stationnement, feux de plaque d'immatriculation,
système d'entrée éclairée
21 A/C 10 A Climatiseur
í
22ETC 20 A Capteur de position d'accélérateur
23 H/L HI 15 A Feux de route
24 DRL 15 A DRL
í
25 H/L LO RH 15 A Feux de croisement des phares (Droite)
26 H/L LO LH 15 A Feux de croisement des phares (Gauche)
27 ENG BAR 2 7,5 A PCM
28ECM 10 A Système de commande du moteur
29 ENG BAR 1 15 A Débitmètre d'air, soupape de commande EGR
30 P.WIND 2 20 A Lève-vitres électriques
31 STOP 10 A Feux de freinage
32 HORN 20 A Avertisseur
33 ENG B+ 25 A PCM
34 HAZARD 10 A Feux de détresse, clignotants
Entretien
Entretien réalisable par le propriétaire
8-55íCertains modèles.
CX-7_8Z61-EC-08D_Edition2 Page423
