2009 Lancia Musa Notice d'entretien (in French)

168
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE

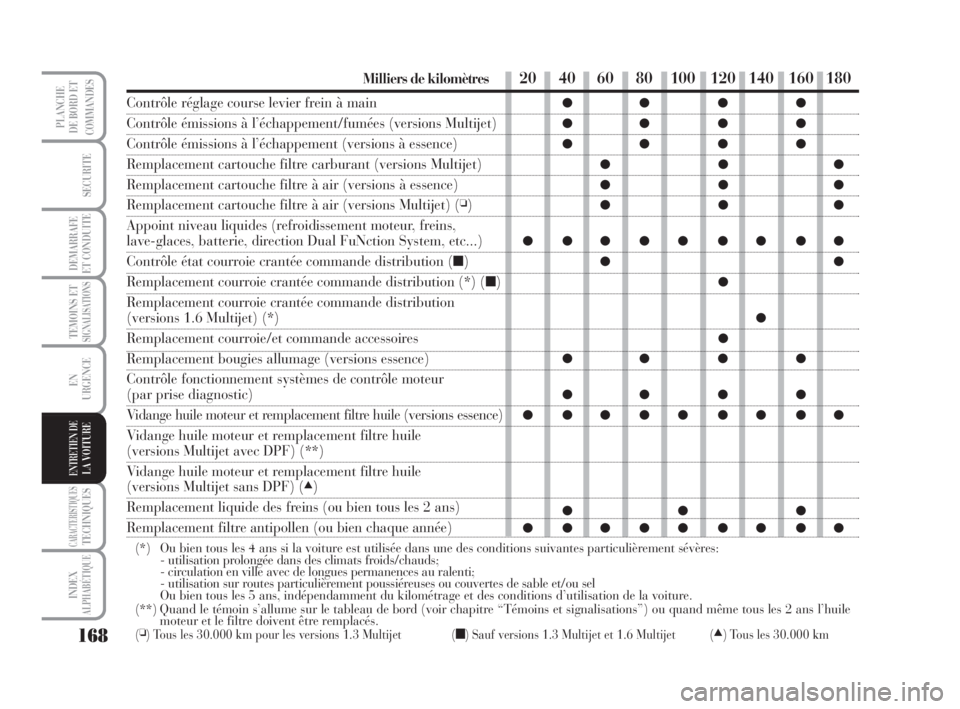

Milliers de kilomètres
Contrôle réglage course levier frein à main
Contrôle émissions à l’échappement/fumées (versions Multijet)
Contrôle émissions à l’échappement (versions à essence)
Remplacement cartouche filtre carburant (versions Multijet)
Remplacement cartouche filtre à air (versions à essence)
Remplacement cartouche filtre à air (versions Multijet) (❏)
Appoint niveau liquides (refroidissement moteur, freins,
lave-glaces, batterie, direction Dual FuNction System, etc...)
Contrôle état courroie crantée commande distribution (■)
Remplacement courroie crantée commande distribution (*) (■)
Remplacement courroie crantée commande distribution
(versions 1.6 Multijet) (*)
Remplacement courroie/et commande accessoires
Remplacement bougies allumage (versions essence)
Contrôle fonctionnement systèmes de contrôle moteur
(par prise diagnostic)
Vidange huile moteur et remplacement filtre huile (versions essence)
Vidange huile moteur et remplacement filtre huile
(versions Multijet avec DPF) (**)
Vidange huile moteur et remplacement filtre huile
(versions Multijet sans DPF) (▲)
Remplacement liquide des freins (ou bien tous les 2 ans)
Remplacement filtre antipollen (ou bien chaque année)
(*) Ou bien tous les 4 ans si la voiture est utilisée dans une des conditions suivantes particulièrement sévères:
- utilisation prolongée dans des climats froids/chauds;
- circulation en ville avec de longues permanences au ralenti;
- utilisation sur routes particulièrement poussiéreuses ou couvertes de sable et/ou sel
Ou bien tous les 5 ans, indépendamment du kilométrage et des conditions d’utilisation de la voiture.
(**) Quand le témoin s’allume sur le tableau de bord (voir chapitre “Témoins et signalisations”) ou quand même tous les 2 ans l’huile
moteur et le filtre doivent être remplacés.
(❏) Tous les 30.000 km pour les versions 1.3 Multijet (■) Sauf versions 1.3 Multijet et 1.6 Multijet (▲) Tous les 30.000 km
20 40 60 80 100 120 140 160 180
●● ● ●
●● ● ●
●● ● ●
●●●
●●●
●●●
●●●●● ●●●●
●●
●
●
●
●● ● ●
●● ● ●
●●●●● ●●●●
●● ●
●●●●● ●●●●
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 168

169
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE
PLAN
D’INSPECTION
ANNUELLE
Pour les voitures au kilométrage an-
nuel inférieur à 20.000 km (par ex.
environ 15.000 km) un Plan d’Ins-
pection Annuel est conseillé avec les
contrôles suivants:
❒contrôle état/usure pneus et ré-
glage de pression (y compris roue
compacte);
❒contrôle fonctionnement système
d’éclairage (phares, clignotants,
détresse, coffre à bagages, habi-
tacle, témoins sur le tableau de
bord, etc.);
❒Contrôle système d’essuie-glaces
(réglage gicleurs/usure balais)
❒contrôle état et usure plaquettes
freins à disque avant;
❒contrôle visuel des conditions: mo-
teur, BV, transmission, sections ri-
gides et flexibles des tuyaux
(échappement - alimentation car-
burant - freins), éléments en
caoutchouc (capuchons - man-
chons- douilles etc.);
❒contrôle état propreté serrures ca-
pot moteur et coffre, nettoyage et
lubrification leviers;❒contrôle état de charge de la bat-
terie;
❒contrôle visuel état des courroies
commandes accessoires;
❒contrôle et appoint éventuel du ni-
veau liquides (refroidissement mo-
teur, freins, lave-glaces, batterie,
etc.);
❒vigange huile moteur;
❒remplacement filtre à huile mo-
teur;
❒remplacement filtre antipollen
(lorsqu’il est prévu)
INTERVENTIONS
SUPPLEMENTAIRES
Tous les 1.000 km ou avant de longs
voyages, contrôler et si nécessaire ré-
tablir:
❒niveau du liquide de refroidisse-
ment moteur;
❒niveau du liquide des freins;
❒niveau du liquide du lave-glaces;
❒pression et état des pneus.
Tous les 3 000 km contrôler et réta-
blir au besoin: le niveau d’huile mo-
teur.
Il est conseillé d’adopter les produits
de FL Selenia, conçus et réalisés spé-
cialement pour les voitures Lancia
(voir le tableau “Ravitaillements” au
chapitre “Caractéristiques tech-
niques”).
ATTENTION - Huile moteur
Au cas où la voiture est utilisée dans
l’une des conditions particulièrement
sévères suivantes:
❒traction de remorques ou cara-
vans;
❒routes poussiéreuses;
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 169

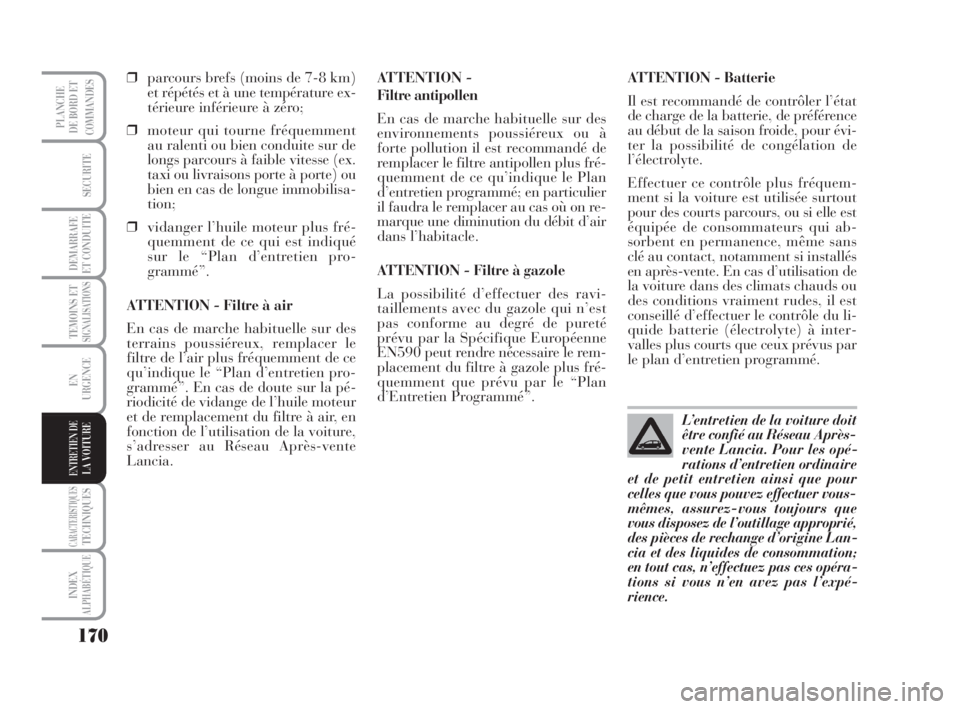

170
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE
❒parcours brefs (moins de 7-8 km)
et répétés et à une température ex-
térieure inférieure à zéro;
❒moteur qui tourne fréquemment
au ralenti ou bien conduite sur de
longs parcours à faible vitesse (ex.
taxi ou livraisons porte à porte) ou
bien en cas de longue immobilisa-
tion;
❒vidanger l’huile moteur plus fré-
quemment de ce qui est indiqué
sur le “Plan d’entretien pro-
grammé”.
ATTENTION - Filtre à air
En cas de marche habituelle sur des
terrains poussiéreux, remplacer le
filtre de l’air plus fréquemment de ce
qu’indique le “Plan d’entretien pro-
grammé”. En cas de doute sur la pé-
riodicité de vidange de l’huile moteur
et de remplacement du filtre à air, en
fonction de l’utilisation de la voiture,
s’adresser au Réseau Après-vente
Lancia.ATTENTION -
Filtre antipollen
En cas de marche habituelle sur des
environnements poussiéreux ou à
forte pollution il est recommandé de
remplacer le filtre antipollen plus fré-
quemment de ce qu’indique le Plan
d’entretien programmé; en particulier
il faudra le remplacer au cas où on re-
marque une diminution du débit d’air
dans l’habitacle.
ATTENTION - Filtre à gazole
La possibilité d’effectuer des ravi-
taillements avec du gazole qui n’est
pas conforme au degré de pureté
prévu par la Spécifique Européenne
EN590 peut rendre nécessaire le rem-
placement du filtre à gazole plus fré-
quemment que prévu par le “Plan
d’Entretien Programmé”.ATTENTION - Batterie
Il est recommandé de contrôler l’état
de charge de la batterie, de préférence
au début de la saison froide, pour évi-
ter la possibilité de congélation de
l’électrolyte.
Effectuer ce contrôle plus fréquem-
ment si la voiture est utilisée surtout
pour des courts parcours, ou si elle est
équipée de consommateurs qui ab-
sorbent en permanence, même sans
clé au contact, notamment si installés
en après-vente. En cas d’utilisation de
la voiture dans des climats chauds ou
des conditions vraiment rudes, il est
conseillé d’effectuer le contrôle du li-
quide batterie (électrolyte) à inter-
valles plus courts que ceux prévus par
le plan d’entretien programmé.
L’entretien de la voiture doit
être confié au Réseau Après-
vente Lancia. Pour les opé-
rations d’entretien ordinaire
et de petit entretien ainsi que pour
celles que vous pouvez effectuer vous-
mêmes, assurez-vous toujours que
vous disposez de l’outillage approprié,
des pièces de rechange d’origine Lan-
cia et des liquides de consommation;
en tout cas, n’effectuez pas ces opéra-
tions si vous n’en avez pas l’expé-
rience.
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 170

171
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE

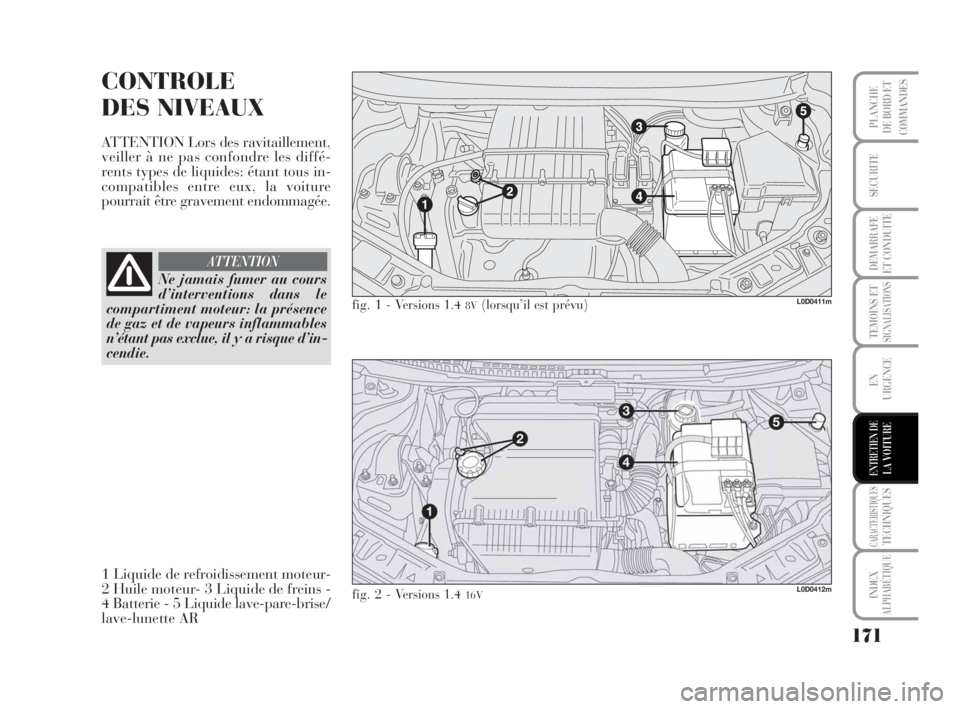

CONTROLE
DES NIVEAUX
ATTENTION Lors des ravitaillement,
veiller à ne pas confondre les diffé-
rents types de liquides: étant tous in-
compatibles entre eux, la voiture
pourrait être gravement endommagée.
L0D0411m
L0D0412m
fig. 1 - Versions 1.4 8V(lorsqu’il est prévu)
fig. 2 - Versions 1.4 16V
Ne jamais fumer au cours
d’interventions dans le
compartiment moteur: la présence
de gaz et de vapeurs inflammables
n’étant pas exclue, il y a risque d’in-
cendie.
ATTENTION
1 Liquide de refroidissement moteur-
2 Huile moteur- 3 Liquide de freins -
4 Batterie - 5 Liquide lave-pare-brise/
lave-lunette AR
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 171

172
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE
1 Liquide de refroidissement moteur-
2 Huile moteur- 3 Liquide de freins -
4 Batterie - 5 Liquide lave-pare-brise/
lave-lunette AR
L0D0413m
3
12
45
L0D0488m

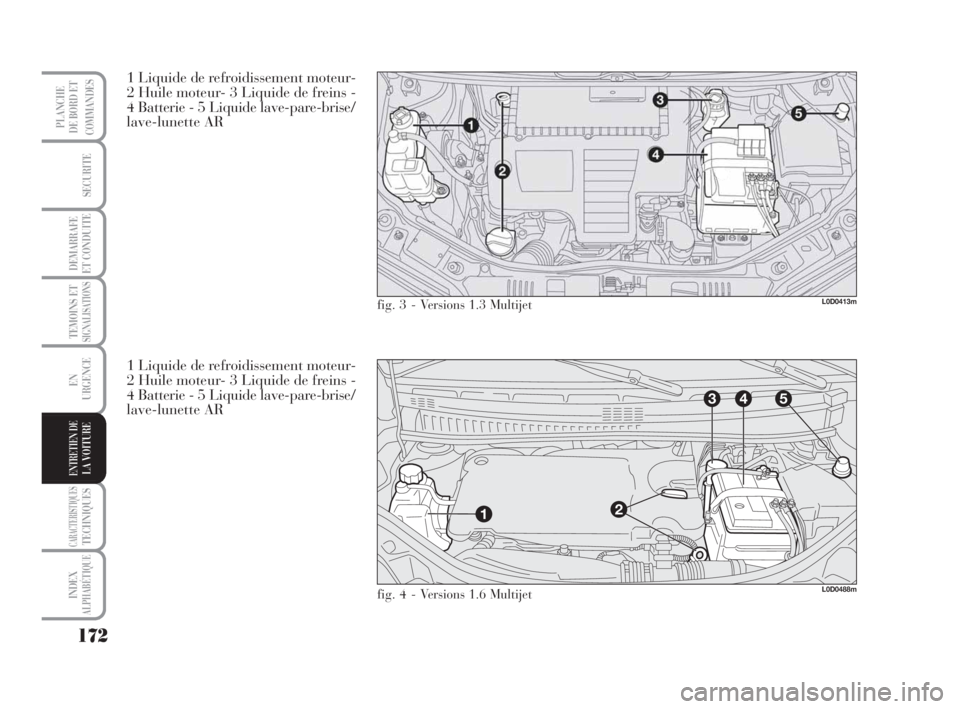

fig. 3 - Versions 1.3 Multijet
fig. 4 - Versions 1.6 Multijet
1 Liquide de refroidissement moteur-
2 Huile moteur- 3 Liquide de freins -
4 Batterie - 5 Liquide lave-pare-brise/
lave-lunette AR
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 172

173
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE

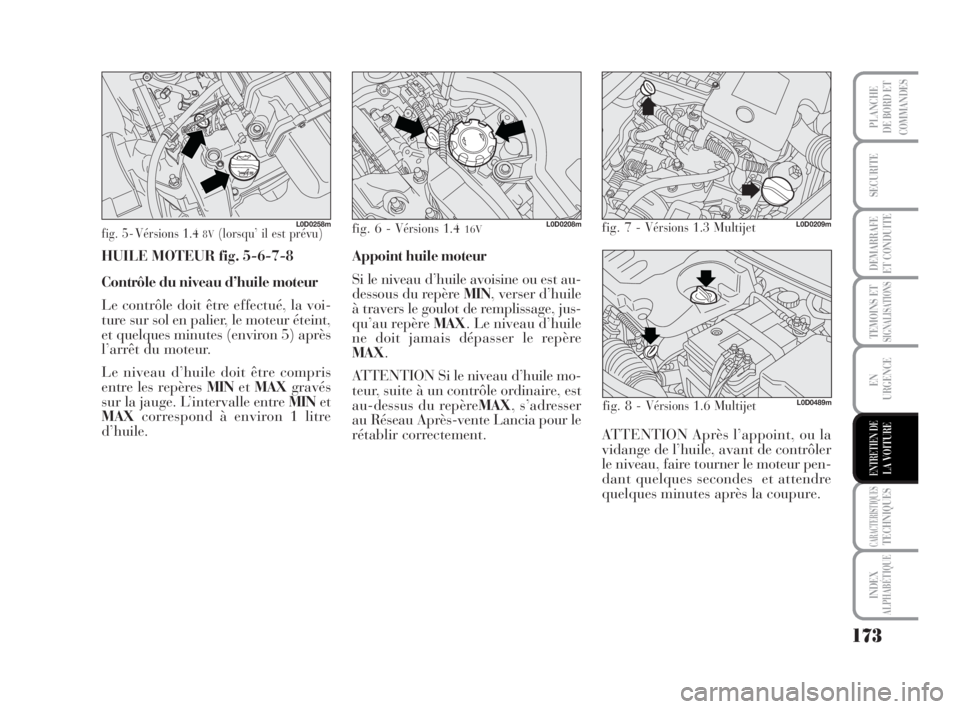

fig. 5 - Vérsions 1.4 8V(lorsqu’ il est prévu)L0D0258mfig. 6 - Vérsions1.416VL0D0208mfig. 7 - Vérsions1.3 MultijetL0D0209m
fig. 8 - Vérsions1.6 MultijetL0D0489m
HUILE MOTEUR fig. 5-6-7-8
Contrôle du niveau d’huile moteur
Le contrôle doit être effectué, la voi-
ture sur sol en palier, le moteur éteint,
et quelques minutes (environ 5) après
l’arrêt du moteur.
Le niveau d’huile doit être compris
entre les repères MINetMAXgravés
sur la jauge. L’intervalle entre MINet
MAXcorrespond à environ 1 litre
d’huile.Appoint huile moteur
Si le niveau d’huile avoisine ou est au-
dessous du repère MIN, verser d’huile
à travers le goulot de remplissage, jus-
qu’au repère MAX. Le niveau d’huile
ne doit jamais dépasser le repère
MAX.
ATTENTION Si le niveau d’huile mo-
teur, suite à un contrôle ordinaire, est
au-dessus du repèreMAX, s’adresser
au Réseau Après-vente Lancia pour le
rétablir correctement.
ATTENTION Après l’appoint, ou la
vidange de l’huile, avant de contrôler
le niveau, faire tourner le moteur pen-
dant quelques secondes et attendre
quelques minutes après la coupure.
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 173

174
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE

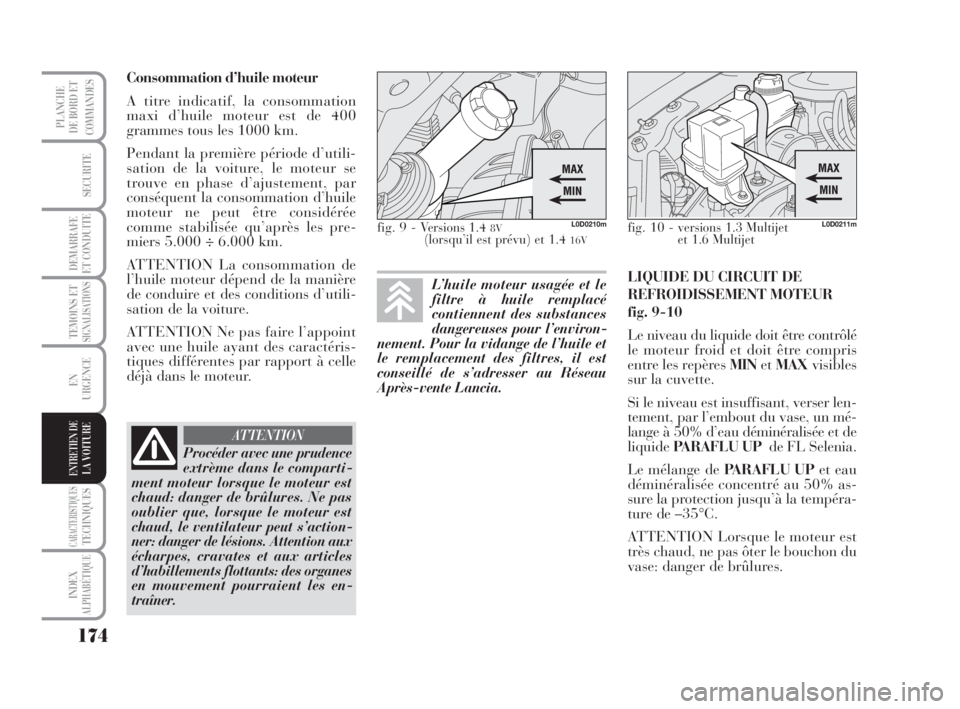

Consommation d’huile moteur
A titre indicatif, la consommation
maxi d’huile moteur est de 400
grammes tous les 1000 km.
Pendant la première période d’utili-
sation de la voiture, le moteur se
trouve en phase d’ajustement, par
conséquent la consommation d’huile
moteur ne peut être considérée
comme stabilisée qu’après les pre-
miers 5.000 ÷ 6.000 km.
ATTENTION La consommation de
l’huile moteur dépend de la manière
de conduire et des conditions d’utili-
sation de la voiture.
ATTENTION Ne pas faire l’appoint
avec une huile ayant des caractéris-
tiques différentes par rapport à celle
déjà dans le moteur.LIQUIDE DU CIRCUIT DE
REFROIDISSEMENT MOTEUR
fig. 9-10
Le niveau du liquide doit être contrôlé
le moteur froid et doit être compris
entre les repères MINetMAXvisibles
sur la cuvette.
Si le niveau est insuffisant, verser len-
tement, par l’embout du vase, un mé-
lange à 50% d’eau déminéralisée et de
liquidePARAFLU UP de FL Selenia.
Le mélange de PARAFLU UPet eau
déminéralisée concentré au 50% as-
sure la protection jusqu’à la tempéra-
ture de –35°C.
ATTENTION Lorsque le moteur est
très chaud, ne pas ôter le bouchon du
vase: danger de brûlures.
Procéder avec une prudence
extrème dans le comparti-
ment moteur lorsque le moteur est
chaud: danger de brûlures. Ne pas
oublier que, lorsque le moteur est
chaud, le ventilateur peut s’action-
ner: danger de lésions. Attention aux
écharpes, cravates et aux articles
d’habillements flottants: des organes
en mouvement pourraient les en-
traîner.
ATTENTION
L’huile moteur usagée et le
filtre à huile remplacé
contiennent des substances
dangereuses pour l’environ-
nement. Pour la vidange de l’huile et
le remplacement des filtres, il est
conseillé de s’adresser au Réseau
Après-vente Lancia.
fig. 9 - Versions 1.4 8V(lorsqu’il est prévu) et 1.4 16V
L0D0210mfig. 10 - versions 1.3 Multijet
et 1.6 MultijetL0D0211m
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 174

175
TEMOINS ETSIGNALISATIONS
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAFE
ET CONDUITE
EN
URGENCE
ENTRETIEN DELA VOITURE

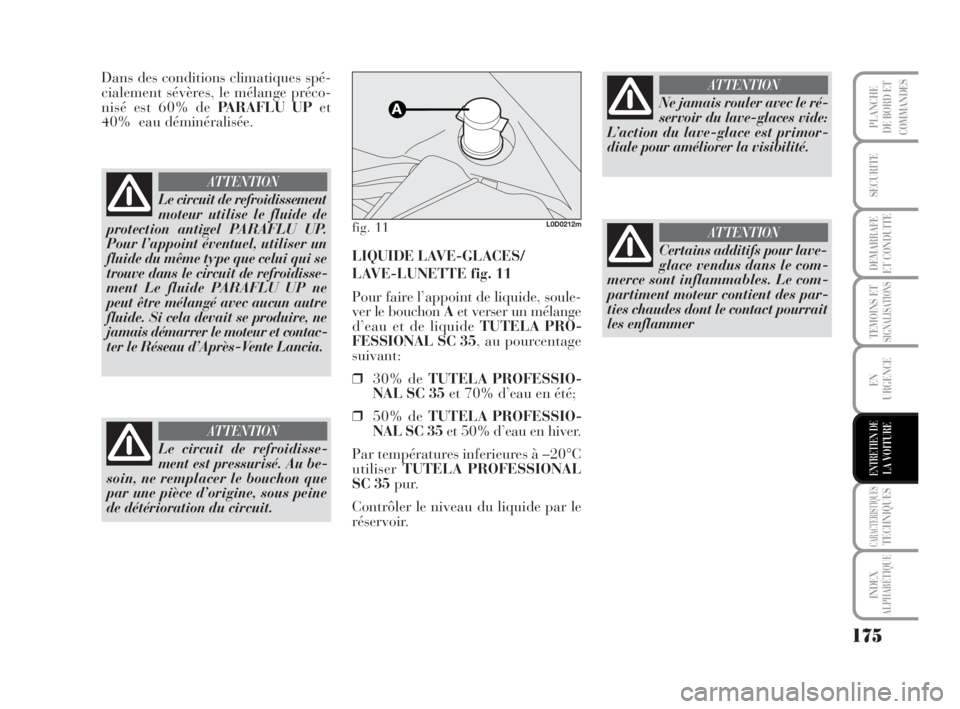

Dans des conditions climatiques spé-
cialement sévères, le mélange préco-
nisé est 60% de PARAFLU UPet
40% eau déminéralisée.
LIQUIDE LAVE-GLACES/
LAVE-LUNETTE fig. 11
Pour faire l’appoint de liquide, soule-
ver le bouchon Aet verser un mélange
d’eau et de liquide TUTELA PRO-
FESSIONAL SC 35, au pourcentage
suivant:
❒30% de TUTELA PROFESSIO-
NAL SC 35et 70% d’eau en été;
❒50% de TUTELA PROFESSIO-
NAL SC 35et 50% d’eau en hiver.
Par températures inferieures à –20°C
utiliserTUTELA PROFESSIONAL
SC 35pur.
Contrôler le niveau du liquide par le
réservoir.
Le circuit de refroidissement
moteur utilise le fluide de
protection antigel PARAFLU UP.
Pour l’appoint éventuel, utiliser un
fluide du même type que celui qui se
trouve dans le circuit de refroidisse-
ment Le fluide PARAFLU UP ne
peut être mélangé avec aucun autre
fluide. Si cela devait se produire, ne
jamais démarrer le moteur et contac-
ter le Réseau d’Après-Vente Lancia.
ATTENTION
Le circuit de refroidisse-
ment est pressurisé. Au be-
soin, ne remplacer le bouchon que
par une pièce d’origine, sous peine
de détérioration du circuit.
ATTENTION
fig. 11L0D0212m
Ne jamais rouler avec le ré-
servoir du lave-glaces vide:
L’action du lave-glace est primor-
diale pour améliorer la visibilité.
ATTENTION
Certains additifs pour lave-
glace vendus dans le com-
merce sont inflammables. Le com-
partiment moteur contient des par-
ties chaudes dont le contact pourrait
les enflammer
ATTENTION
165-186 MUSA 1ed FR 10-07-2008 9:32 Pagina 175
