2009 FIAT FIORINO Betriebsanleitung (in German)

183
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

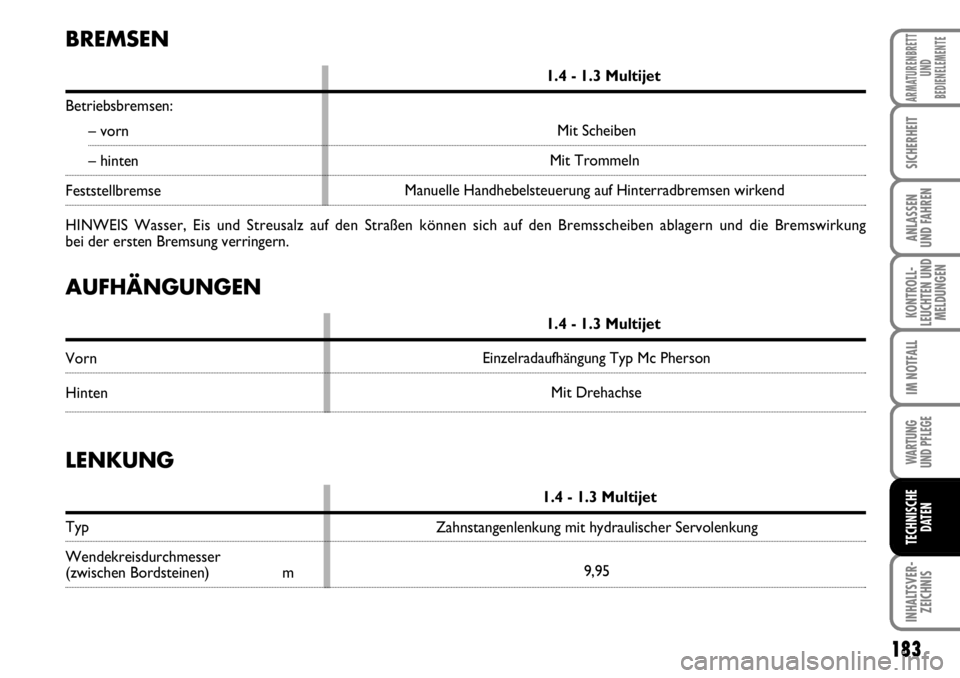

AUFHÄNGUNGEN
1.4 - 1.3 Multijet
Vorn
HintenEinzelradaufhängung Typ Mc Pherson
Mit Drehachse
BREMSEN
1.4 - 1.3 Multijet
Betriebsbremsen:
– vorn
– hinten
Feststellbremse
HINWEIS Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung
bei der ersten Bremsung verringern.
LENKUNG
1.4 - 1.3 Multijet
Typ
Wendekreisdurchmesser
(zwischen Bordsteinen) mZahnstangenlenkung mit hydraulischer Servolenkung
9,95 Mit Scheiben
Mit Trommeln
Manuelle Handhebelsteuerung auf Hinterradbremsen wirkend

184
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
ERKLÄRUNG DER
REIFENKENNZEICHNUNG
Abb. 5
Beispiel: 175/70 R 14 91T
175= Nennbreite (S, Abstand in mm
zwischen den Flanken).
70= Querschnittsverhältnis Höhe/Brei-
te (H/ S) in Prozent.
R= Radialreifen.
14= Felgendurchmesser in Zoll (Ø).
91= Lastindex (Tragfähigkeit).
T= Index der Höchstgeschwindigkeit.
RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder Leicht-
metall. Tubeless-Reifen mit radialer Kar-
kasse. Im Fahrzeugbrief sind außerdem al-
le zugelassenen Reifen aufgeführt.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Betriebsan-
leitung” und dem “Kraftfahrzeugbrief” sind
die im letztgenannten Dokument enthal-
tenen Angaben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.RESERVERAD
Felge aus gepresstem Stahl. Tubeless-Rei-
fen.
RADSTAND
Konvergenz der Vorderräder, gemessen
zwischen den Felgen: –1 ±1 mm.
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.
Abb. 5F0T0014m

185
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
Lastindex (Tragfähigkeit)
60= 250 kg 84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kgIndex der Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S
= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Y= bis zu 300 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Abb. 5
Beispiel: 5 1/2J x 14 H2 ET 44
5
1/2= Felgenbreite in Zoll(1).
J= Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifen-
wulst aufliegt) (2).
14= Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen)(3=
Ø).
H2 = Form und Anzahl der “hump”
(Umlaufende Erhöhung, durch
die Reifenwulst auf der Felge ge-
halten wird).
ET 44= Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und Mit-
tellinie der Felge).

186
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
1.4
1.3 Multijet
FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen
erneut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei
voller Beladung vorgesehen ist. Maße REIFENAUSSTATTUNG
Leer Bei mittlerer Ladung Bei voller Ladung RESERVERAD
(wo
Vorne Hinten Vorne Hinten Vorne Hinten vorgesehen)
175/70 R14 84 T 2,3 2,2 2,3 2,3 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,3 2,5
VERSIONEN FELGEN REIFEN RESERVERAD
(wo vorgesehen)
Ausstattung Winterreifen Felge Reifen
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15

187
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

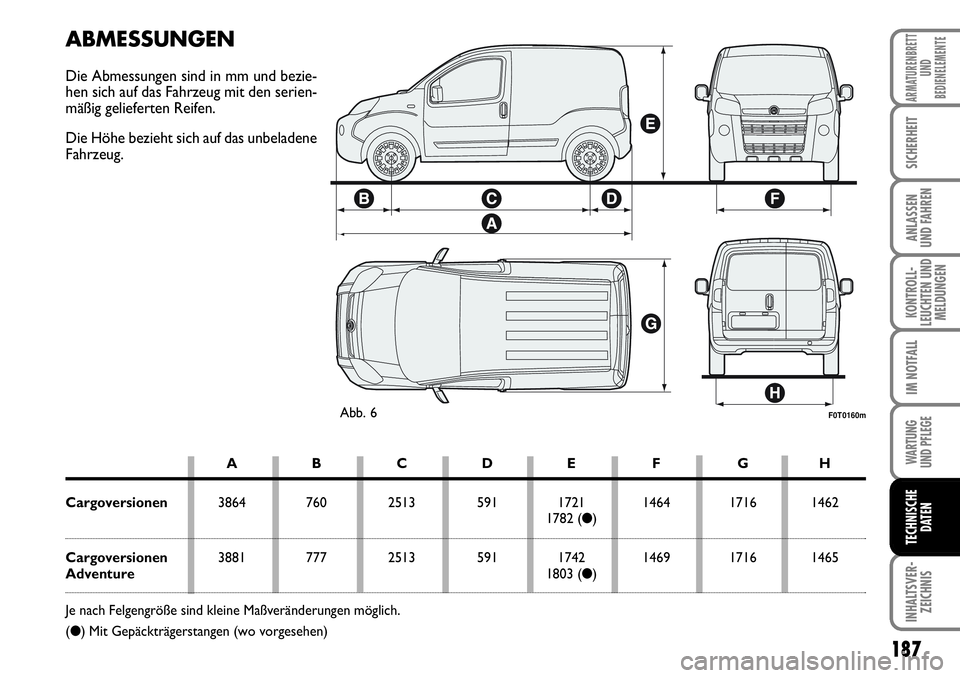

F0T0160mAbb. 6
ABMESSUNGEN
Die Abmessungen sind in mm und bezie-
hen sich auf das Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
AB CDE F GH
Cargoversionen3864 760 2513 591 1721 1464 1716 1462
1782 (●)
Cargoversionen3881 777 2513 591 1742 1469 1716 1465
Adventure1803 (●)
Je nach Felgengröße sind kleine Maßveränderungen möglich.
(●) Mit Gepäckträgerstangen (wo vorgesehen)

188
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN

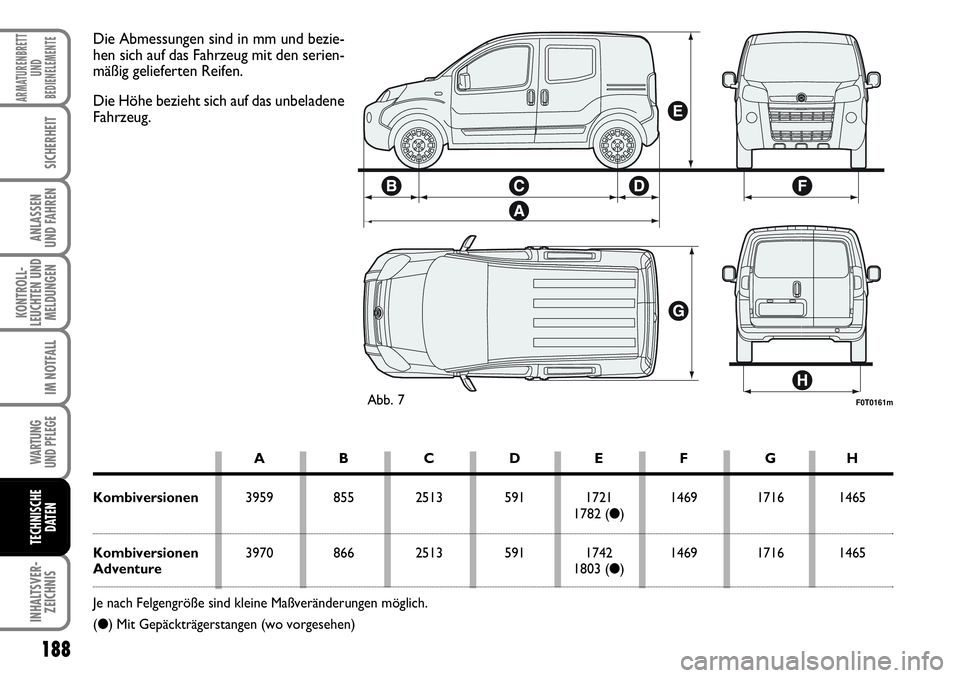

F0T0161mAbb. 7
Die Abmessungen sind in mm und bezie-
hen sich auf das Fahrzeug mit den serien-
mäßig gelieferten Reifen.
Die Höhe bezieht sich auf das unbeladene
Fahrzeug.
AB CDE F GH
Kombiversionen3959 855 2513 591 1721 1469 1716 1465
1782 (●)
Kombiversionen3970 866 2513 591 1742 1469 1716 1465
Adventure1803 (●)
Je nach Felgengröße sind kleine Maßveränderungen möglich.
(●) Mit Gepäckträgerstangen (wo vorgesehen)

189
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
1.4 1.3 Multijet
157 (*) / 155 (**) 157 (*) / 155 (**)
(*) Cargoversionen
(**) Combiversionen

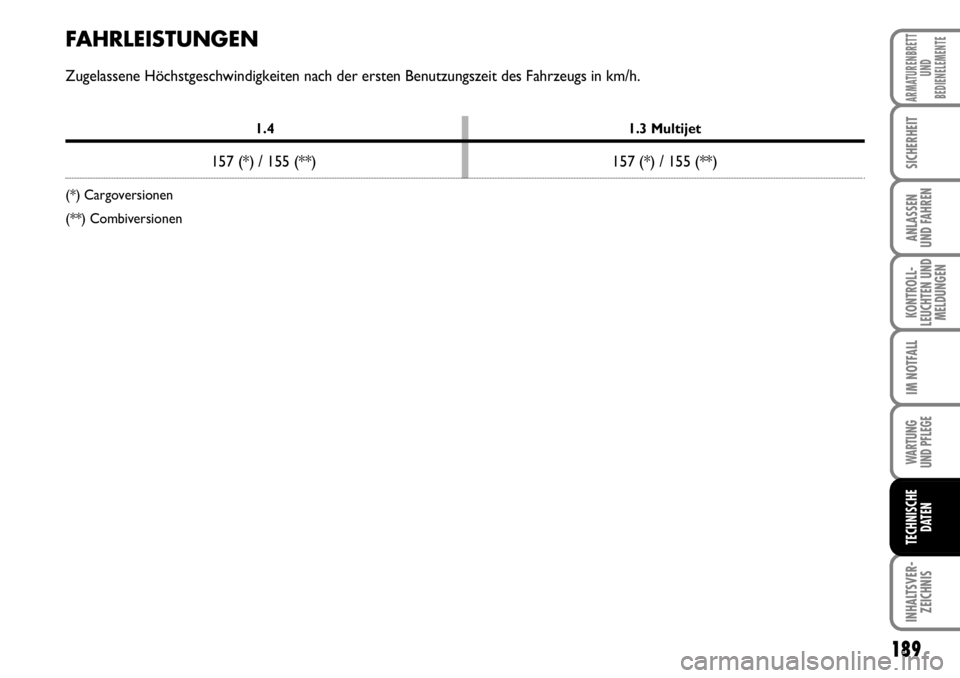

FAHRLEISTUNGEN
Zugelassene Höchstgeschwindigkeiten nach der ersten Benutzungszeit des Fahrzeugs in km/h.

190
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
TECHNISCHE
DATEN
GEWICHTE
Gewichte (kg)
Leergewicht (einschließlich aller
Flüssigkeiten, zu 90% gefülltem
Kraftstofftank und ohne
Optionseinrichtungen):
Zuladung einschließlich Fahrer (*):
Zuladung ohne Fahrer (*):
Maximal zulässige Lasten (**)
– Vorderachse:
– Hinterachse:
– insgesamt:
Anhängelasten
– Gebremster Anhänger:
– Ungebremster Anhänger:
Max. Dachlast
(Gepäckträgerstangen)(***):
max. Last auf dem Kugelkopf
(gebremster Anhänger):
ANMERKUNGDie Adventure-Versionen verfügen über die gleichen Traglasten wie die anderen Versionen.
(*)KATEGORIE N1: Für die Versionen Full Optional (110 kg) reduziert sich die Nutzlast progressiv bis auf 500 kg.
KATEGORIE M1: Die Optionals sind in der Traglast enthalten.
(**) Nicht zu überschreitende Lasten. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche
unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
(***)Einschließlich Gewicht eventuell installierter Gemüseanbausysteme (Balken/Korb Lineaccessori Fiat).
1.4
Versionen Cargo Versionen Cargo
“Mindestwert”“Höchstwert”
1070 1180
610 500
535 425
900 900
950 950
1680 1680
600 600
400 400
100 100
60 601.3 Multijet
Versionen Cargo Versionen Cargo
“Mindestwert”“Höchstwert”
1090 1200
610 500
535 425
900 900
950 950
1700 1700
600 600
400 400
100 100
60 60
