2009 FIAT FIORINO Betriebsanleitung (in German)

79
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

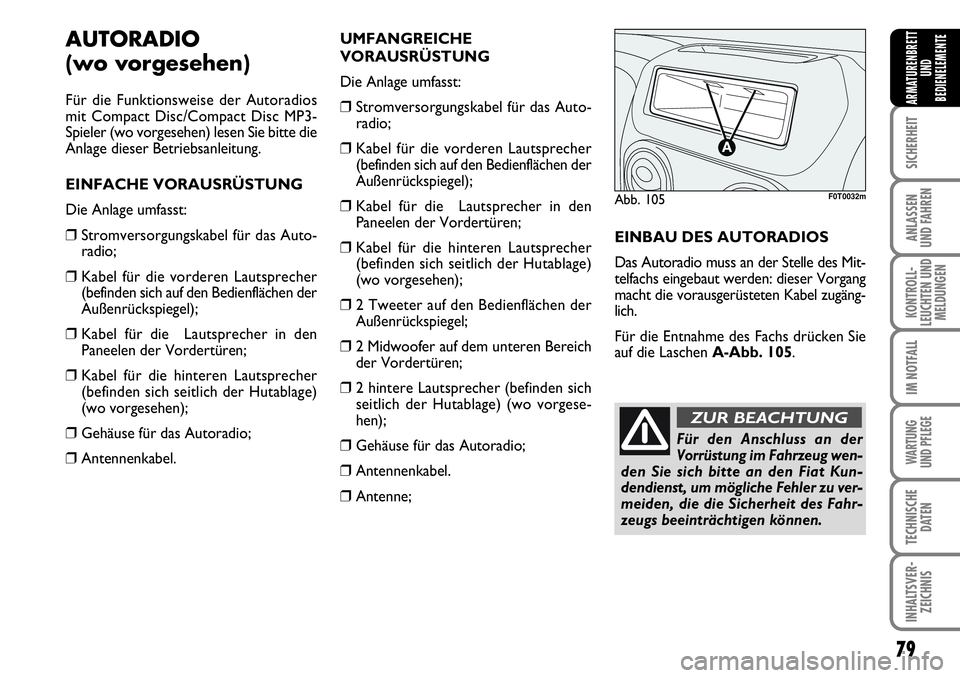

AUTORADIO
(wo vorgesehen)
Für die Funktionsweise der Autoradios
mit Compact Disc/Compact Disc MP3-
Spieler (wo vorgesehen) lesen Sie bitte die
Anlage dieser Betriebsanleitung.
EINFACHE VORAUSRÜSTUNG
Die Anlage umfasst:
❒Stromversorgungskabel für das Auto-
radio;
❒Kabel für die vorderen Lautsprecher
(befinden sich auf den Bedienflächen der
Außenrückspiegel);
❒Kabel für die Lautsprecher in den
Paneelen der Vordertüren;
❒Kabel für die hinteren Lautsprecher
(befinden sich seitlich der Hutablage)
(wo vorgesehen);
❒Gehäuse für das Autoradio;
❒Antennenkabel.UMFANGREICHE
VORAUSRÜSTUNG
Die Anlage umfasst:
❒Stromversorgungskabel für das Auto-
radio;
❒Kabel für die vorderen Lautsprecher
(befinden sich auf den Bedienflächen der
Außenrückspiegel);
❒Kabel für die Lautsprecher in den
Paneelen der Vordertüren;
❒Kabel für die hinteren Lautsprecher
(befinden sich seitlich der Hutablage)
(wo vorgesehen);
❒2 Tweeter auf den Bedienflächen der
Außenrückspiegel;
❒2 Midwoofer auf dem unteren Bereich
der Vordertüren;
❒2 hintere Lautsprecher (befinden sich
seitlich der Hutablage) (wo vorgese-
hen);
❒Gehäuse für das Autoradio;
❒Antennenkabel.
❒Antenne;EINBAU DES AUTORADIOS
Das Autoradio muss an der Stelle des Mit-
telfachs eingebaut werden: dieser Vorgang
macht die vorausgerüsteten Kabel zugäng-
lich.
Für die Entnahme des Fachs drücken Sie
auf die Laschen A-Abb. 105.
Abb. 105F0T0032m
Für den Anschluss an der
Vorrüstung im Fahrzeug wen-
den Sie sich bitte an den Fiat Kun-
dendienst, um mögliche Fehler zu ver-
meiden, die die Sicherheit des Fahr-
zeugs beeinträchtigen können.
ZUR BEACHTUNG

80
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

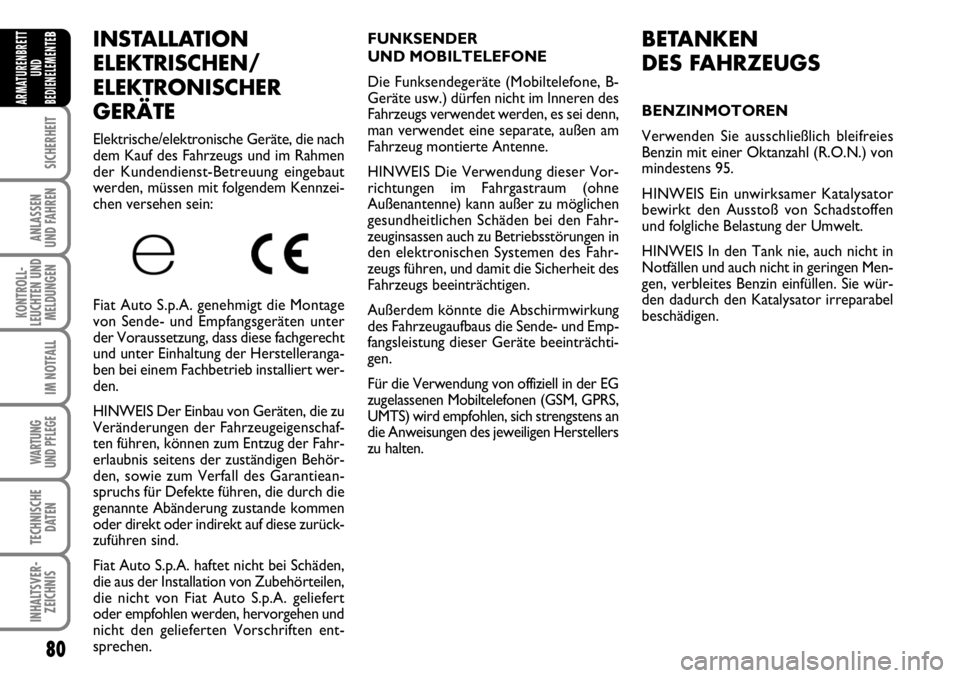

BINSTALLATION
ELEKTRISCHEN/
ELEKTRONISCHER
GERÄTE
Elektrische/elektronische Geräte, die nach
dem Kauf des Fahrzeugs und im Rahmen
der Kundendienst-Betreuung eingebaut
werden, müssen mit folgendem Kennzei-
chen versehen sein:
Fiat Auto S.p.A. genehmigt die Montage
von Sende- und Empfangsgeräten unter
der Voraussetzung, dass diese fachgerecht
und unter Einhaltung der Herstelleranga-
ben bei einem Fachbetrieb installiert wer-
den.
HINWEIS Der Einbau von Geräten, die zu
Veränderungen der Fahrzeugeigenschaf-
ten führen, können zum Entzug der Fahr-
erlaubnis seitens der zuständigen Behör-
den, sowie zum Verfall des Garantiean-
spruchs für Defekte führen, die durch die
genannte Abänderung zustande kommen
oder direkt oder indirekt auf diese zurück-
zuführen sind.
Fiat Auto S.p.A. haftet nicht bei Schäden,
die aus der Installation von Zubehörteilen,
die nicht von Fiat Auto S.p.A. geliefert
oder empfohlen werden, hervorgehen und
nicht den gelieferten Vorschriften ent-
sprechen.FUNKSENDER
UND MOBILTELEFONE
Die Funksendegeräte (Mobiltelefone, B-
Geräte usw.) dürfen nicht im Inneren des
Fahrzeugs verwendet werden, es sei denn,
man verwendet eine separate, außen am
Fahrzeug montierte Antenne.
HINWEIS Die Verwendung dieser Vor-
richtungen im Fahrgastraum (ohne
Außenantenne) kann außer zu möglichen
gesundheitlichen Schäden bei den Fahr-
zeuginsassen auch zu Betriebsstörungen in
den elektronischen Systemen des Fahr-
zeugs führen, und damit die Sicherheit des
Fahrzeugs beeinträchtigen.
Außerdem könnte die Abschirmwirkung
des Fahrzeugaufbaus die Sende- und Emp-
fangsleistung dieser Geräte beeinträchti-
gen.
Für die Verwendung von offiziell in der EG
zugelassenen Mobiltelefonen (GSM, GPRS,
UMTS) wird empfohlen, sich strengstens an
die Anweisungen des jeweiligen Herstellers
zu halten.
BETANKEN
DES FAHRZEUGS
BENZINMOTOREN
Verwenden Sie ausschließlich bleifreies
Benzin mit einer Oktanzahl (R.O.N.) von
mindestens 95.
HINWEIS Ein unwirksamer Katalysator
bewirkt den Ausstoß von Schadstoffen
und folgliche Belastung der Umwelt.
HINWEIS In den Tank nie, auch nicht in
Notfällen und auch nicht in geringen Men-
gen, verbleites Benzin einfüllen. Sie wür-
den dadurch den Katalysator irreparabel
beschädigen.

81
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

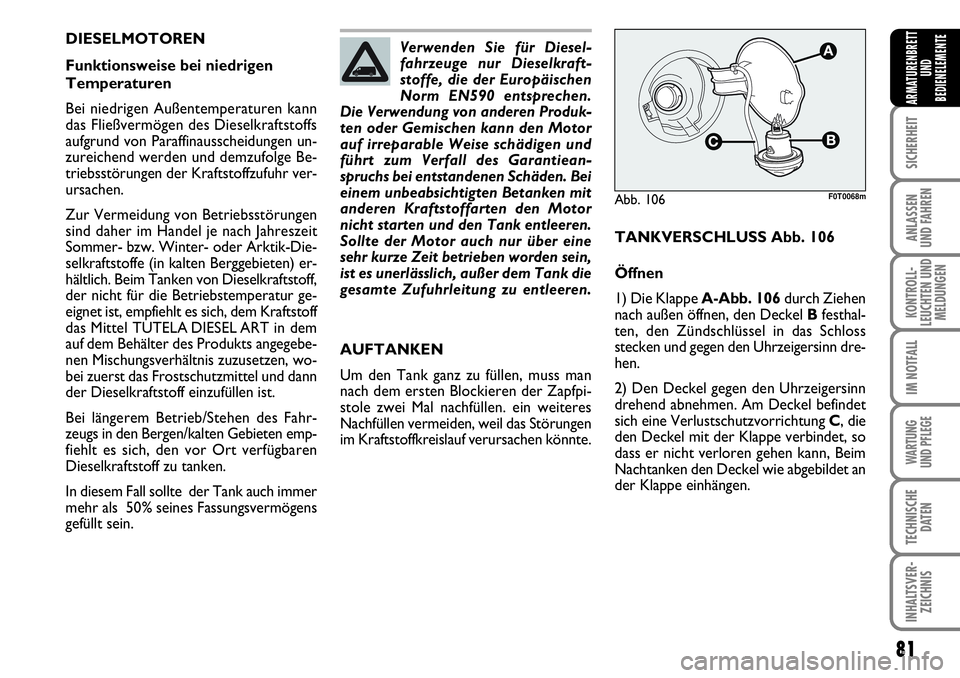

DIESELMOTOREN
Funktionsweise bei niedrigen
Temperaturen
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinausscheidungen un-
zureichend werden und demzufolge Be-
triebsstörungen der Kraftstoffzufuhr ver-
ursachen.
Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer- bzw. Winter- oder Arktik-Die-
selkraftstoffe (in kalten Berggebieten) er-
hältlich. Beim Tanken von Dieselkraftstoff,
der nicht für die Betriebstemperatur ge-
eignet ist, empfiehlt es sich, dem Kraftstoff
das Mittel TUTELA DIESEL ART in dem
auf dem Behälter des Produkts angegebe-
nen Mischungsverhältnis zuzusetzen, wo-
bei zuerst das Frostschutzmittel und dann
der Dieselkraftstoff einzufüllen ist.
Bei längerem Betrieb/Stehen des Fahr-
zeugs in den Bergen/kalten Gebieten emp-
fiehlt es sich, den vor Ort verfügbaren
Dieselkraftstoff zu tanken.
In diesem Fall sollte der Tank auch immer
mehr als 50% seines Fassungsvermögens
gefüllt sein.Verwenden Sie für Diesel-
fahrzeuge nur Dieselkraft-
stoffe, die der Europäischen
Norm EN590 entsprechen.
Die Verwendung von anderen Produk-
ten oder Gemischen kann den Motor
auf irreparable Weise schädigen und
führt zum Verfall des Garantiean-
spruchs bei entstandenen Schäden. Bei
einem unbeabsichtigten Betanken mit
anderen Kraftstoffarten den Motor
nicht starten und den Tank entleeren.
Sollte der Motor auch nur über eine
sehr kurze Zeit betrieben worden sein,
ist es unerlässlich, außer dem Tank die
gesamte Zufuhrleitung zu entleeren.
AUFTANKEN
Um den Tank ganz zu füllen, muss man
nach dem ersten Blockieren der Zapfpi-
stole zwei Mal nachfüllen. ein weiteres
Nachfüllen vermeiden, weil das Störungen
im Kraftstoffkreislauf verursachen könnte.TANKVERSCHLUSS Abb. 106
Öffnen
1) Die Klappe A-Abb. 106durch Ziehen
nach außen öffnen, den Deckel Bfesthal-
ten, den Zündschlüssel in das Schloss
stecken und gegen den Uhrzeigersinn dre-
hen.
2) Den Deckel gegen den Uhrzeigersinn
drehend abnehmen. Am Deckel befindet
sich eine Verlustschutzvorrichtung C, die
den Deckel mit der Klappe verbindet, so
dass er nicht verloren gehen kann, Beim
Nachtanken den Deckel wie abgebildet an
der Klappe einhängen.
Abb. 106
C
A
F0T0068m

82
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

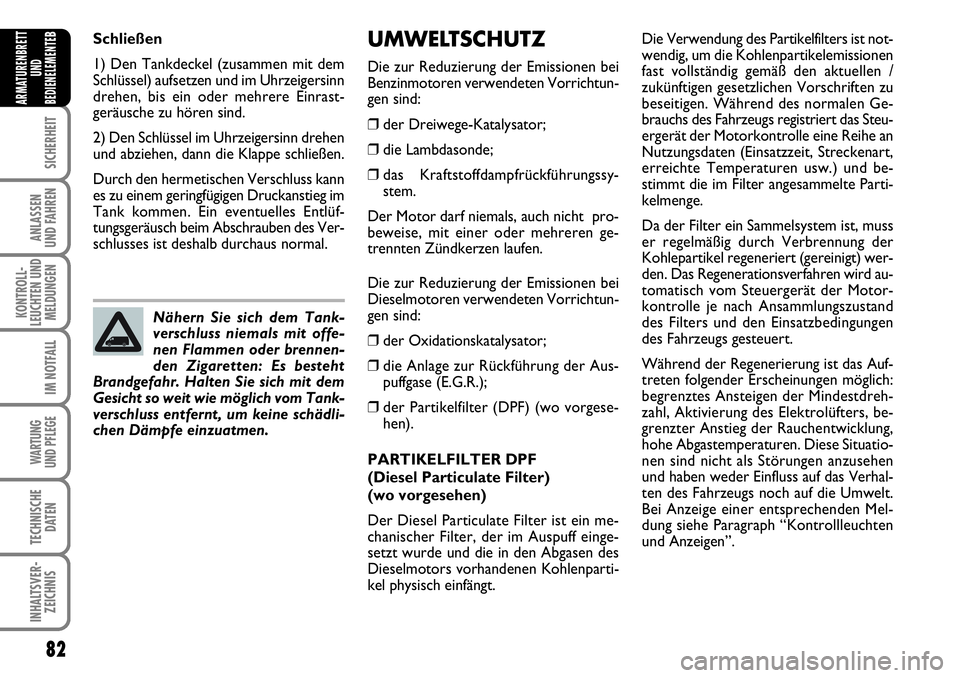

BUMWELTSCHUTZ
Die zur Reduzierung der Emissionen bei
Benzinmotoren verwendeten Vorrichtun-
gen sind:
❒der Dreiwege-Katalysator;
❒die Lambdasonde;
❒das Kraftstoffdampfrückführungssy-
stem.
Der Motor darf niemals, auch nicht pro-
beweise, mit einer oder mehreren ge-
trennten Zündkerzen laufen.
Die zur Reduzierung der Emissionen bei
Dieselmotoren verwendeten Vorrichtun-
gen sind:
❒der Oxidationskatalysator;
❒ die Anlage zur Rückführung der Aus-
puffgase (E.G.R.);
❒der Partikelfilter (DPF) (wo vorgese-
hen).
PARTIKELFILTER DPF
(Diesel Particulate Filter)
(wo vorgesehen)
Der Diesel Particulate Filter ist ein me-
chanischer Filter, der im Auspuff einge-
setzt wurde und die in den Abgasen des
Dieselmotors vorhandenen Kohlenparti-
kel physisch einfängt. Schließen
1) Den Tankdeckel (zusammen mit dem
Schlüssel) aufsetzen und im Uhrzeigersinn
drehen, bis ein oder mehrere Einrast-
geräusche zu hören sind.
2) Den Schlüssel im Uhrzeigersinn drehen
und abziehen, dann die Klappe schließen.
Durch den hermetischen Verschluss kann
es zu einem geringfügigen Druckanstieg im
Tank kommen. Ein eventuelles Entlüf-
tungsgeräusch beim Abschrauben des Ver-
schlusses ist deshalb durchaus normal.
Nähern Sie sich dem Tank-
verschluss niemals mit offe-
nen Flammen oder brennen-
den Zigaretten: Es besteht
Brandgefahr. Halten Sie sich mit dem
Gesicht so weit wie möglich vom Tank-
verschluss entfernt, um keine schädli-
chen Dämpfe einzuatmen.
Die Verwendung des Partikelfilters ist not-
wendig, um die Kohlenpartikelemissionen
fast vollständig gemäß den aktuellen /
zukünftigen gesetzlichen Vorschriften zu
beseitigen. Während des normalen Ge-
brauchs des Fahrzeugs registriert das Steu-
ergerät der Motorkontrolle eine Reihe an
Nutzungsdaten (Einsatzzeit, Streckenart,
erreichte Temperaturen usw.) und be-
stimmt die im Filter angesammelte Parti-
kelmenge.
Da der Filter ein Sammelsystem ist, muss
er regelmäßig durch Verbrennung der
Kohlepartikel regeneriert (gereinigt) wer-
den. Das Regenerationsverfahren wird au-
tomatisch vom Steuergerät der Motor-
kontrolle je nach Ansammlungszustand
des Filters und den Einsatzbedingungen
des Fahrzeugs gesteuert.
Während der Regenerierung ist das Auf-
treten folgender Erscheinungen möglich:
begrenztes Ansteigen der Mindestdreh-
zahl, Aktivierung des Elektrolüfters, be-
grenzter Anstieg der Rauchentwicklung,
hohe Abgastemperaturen. Diese Situatio-
nen sind nicht als Störungen anzusehen
und haben weder Einfluss auf das Verhal-
ten des Fahrzeugs noch auf die Umwelt.
Bei Anzeige einer entsprechenden Mel-
dung siehe Paragraph “Kontrollleuchten
und Anzeigen”.

83
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

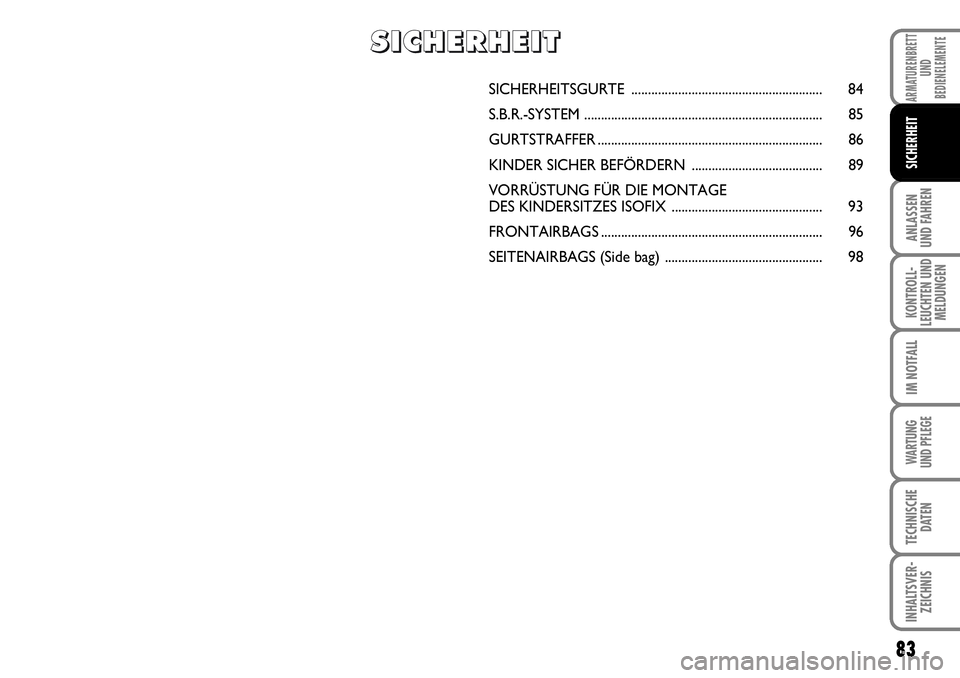

SICHERHEIT
SICHERHEITSGURTE ......................................................... 84

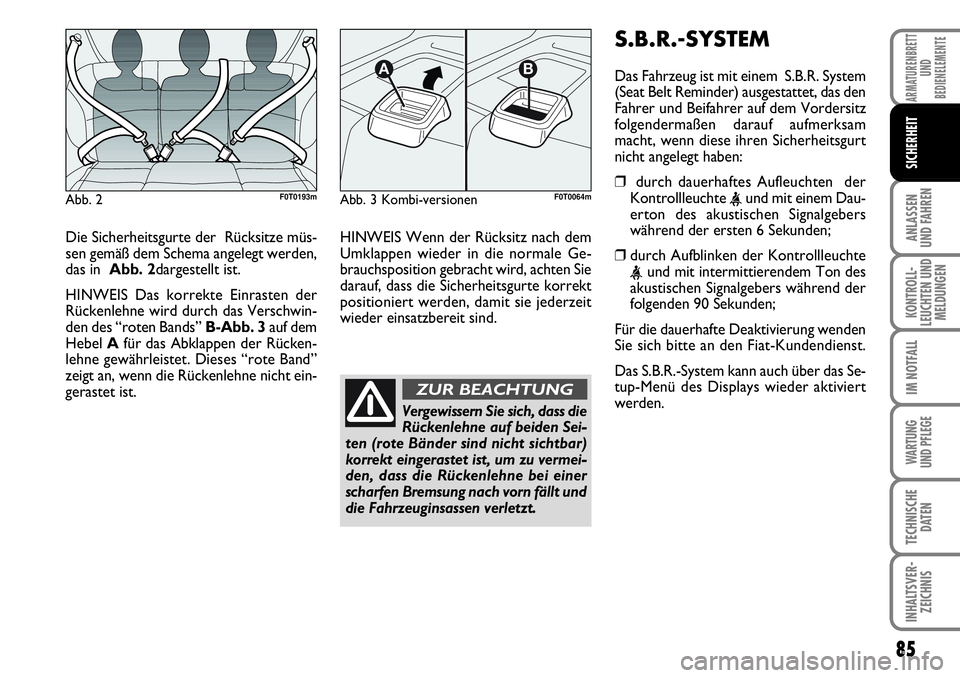

S.B.R.-SYSTEM....................................................................... 85

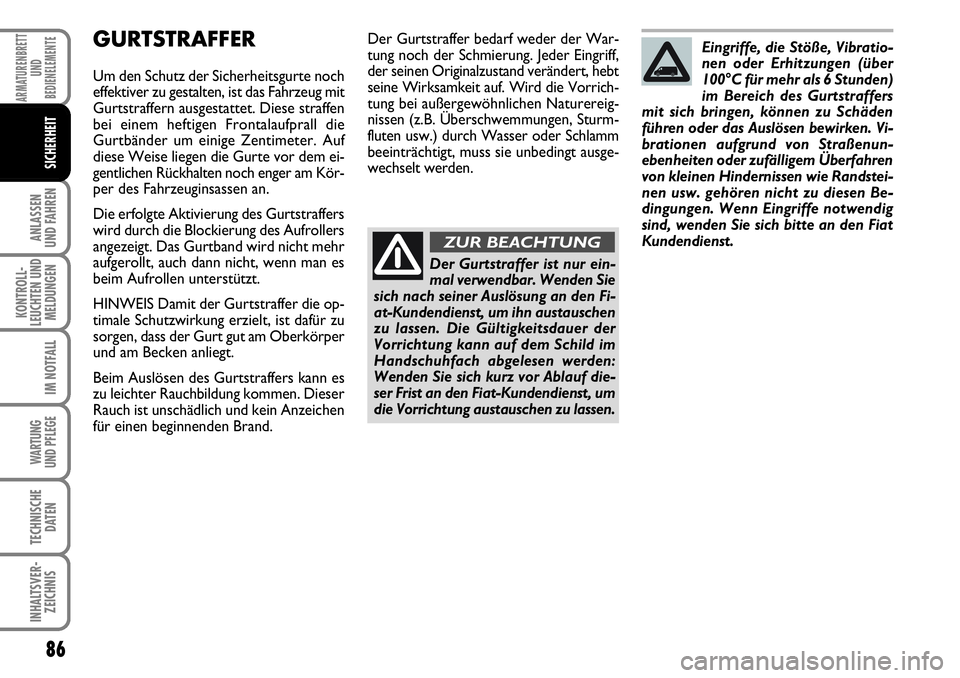

GURTSTRAFFER................................................................... 86
KINDER SICHER BEFÖRDERN....................................... 89
VORRÜSTUNG FÜR DIE MONTAGE
DES KINDERSITZES ISOFIX............................................. 93
FRONTAIRBAGS.................................................................. 96
SEITENAIRBAGS (Side bag) ............................................... 98
S S
I I
C C
H H
E E
R R
H H
E E
I I
T T

84
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT

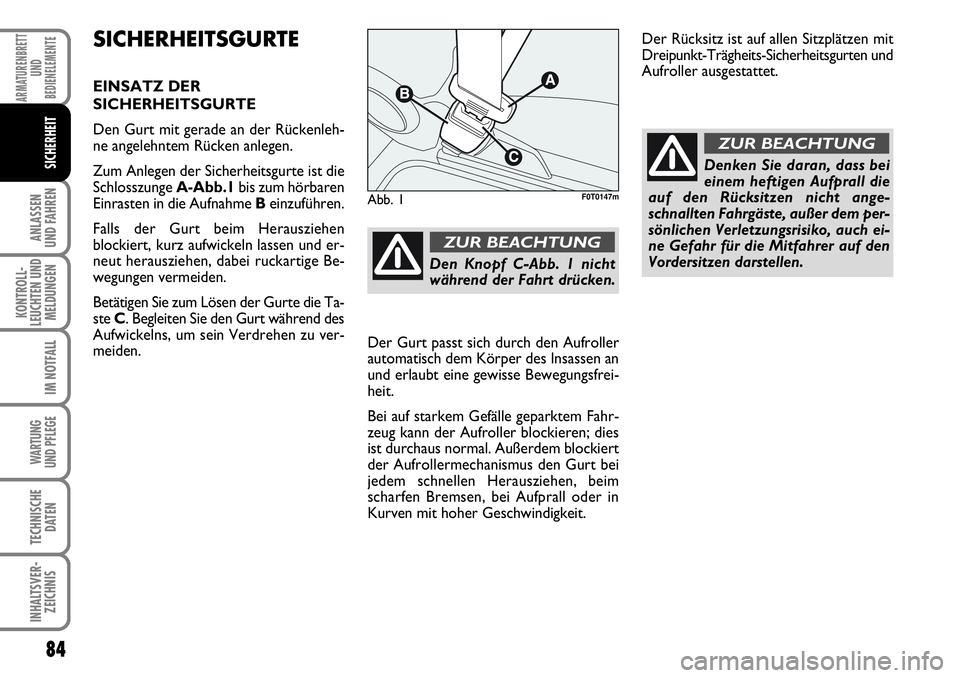

SICHERHEITSGURTE
EINSATZ DER
SICHERHEITSGURTE
Den Gurt mit gerade an der Rückenleh-
ne angelehntem Rücken anlegen.
Zum Anlegen der Sicherheitsgurte ist die
Schlosszunge A-Abb.1bis zum hörbaren
Einrasten in die Aufnahme Beinzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und er-
neut herausziehen, dabei ruckartige Be-
wegungen vermeiden.
Betätigen Sie zum Lösen der Gurte die Ta-
ste C. Begleiten Sie den Gurt während des
Aufwickelns, um sein Verdrehen zu ver-
meiden.Der Rücksitz ist auf allen Sitzplätzen mit
Dreipunkt-Trägheits-Sicherheitsgurten und
Aufroller ausgestattet.
Abb. 1F0T0147m
Den Knopf C-Abb. 1 nicht
während der Fahrt drücken.
ZUR BEACHTUNG
Denken Sie daran, dass bei
einem heftigen Aufprall die
auf den Rücksitzen nicht ange-
schnallten Fahrgäste, außer dem per-
sönlichen Verletzungsrisiko, auch ei-
ne Gefahr für die Mitfahrer auf den
Vordersitzen darstellen.
ZUR BEACHTUNG
Der Gurt passt sich durch den Aufroller
automatisch dem Körper des Insassen an
und erlaubt eine gewisse Bewegungsfrei-
heit.
Bei auf starkem Gefälle geparktem Fahr-
zeug kann der Aufroller blockieren; dies
ist durchaus normal. Außerdem blockiert
der Aufrollermechanismus den Gurt bei
jedem schnellen Herausziehen, beim
scharfen Bremsen, bei Aufprall oder in
Kurven mit hoher Geschwindigkeit.

85
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
Die Sicherheitsgurte der Rücksitze müs-
sen gemäß dem Schema angelegt werden,
das in Abb. 2dargestellt ist.
HINWEIS Das korrekte Einrasten der
Rückenlehne wird durch das Verschwin-
den des “roten Bands” B-Abb. 3auf dem
Hebel Afür das Abklappen der Rücken-
lehne gewährleistet. Dieses “rote Band”
zeigt an, wenn die Rückenlehne nicht ein-
gerastet ist. HINWEIS Wenn der Rücksitz nach dem
Umklappen wieder in die normale Ge-
brauchsposition gebracht wird, achten Sie
darauf, dass die Sicherheitsgurte korrekt
positioniert werden, damit sie jederzeit
wieder einsatzbereit sind.
Abb. 2F0T0193mAbb. 3 Kombi-versionen
AB
F0T0064m
Vergewissern Sie sich, dass die
Rückenlehne auf beiden Sei-
ten (rote Bänder sind nicht sichtbar)
korrekt eingerastet ist, um zu vermei-
den, dass die Rückenlehne bei einer
scharfen Bremsung nach vorn fällt und
die Fahrzeuginsassen verletzt.
ZUR BEACHTUNG
S.B.R.-SYSTEM
Das Fahrzeug ist mit einem S.B.R. System
(Seat Belt Reminder) ausgestattet, das den
Fahrer und Beifahrer auf dem Vordersitz
folgendermaßen darauf aufmerksam
macht, wenn diese ihren Sicherheitsgurt
nicht angelegt haben:
❒durch dauerhaftes Aufleuchten der
Kontrollleuchte
erton des akustischen Signalgebers
während der ersten 6 Sekunden;
❒durch Aufblinken der Kontrollleuchte
akustischen Signalgebers während der
folgenden 90 Sekunden;
Für die dauerhafte Deaktivierung wenden
Sie sich bitte an den Fiat-Kundendienst.
Das S.B.R.-System kann auch über das Se-
tup-Menü des Displays wieder aktiviert
werden.

86
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
GURTSTRAFFER
Um den Schutz der Sicherheitsgurte noch
effektiver zu gestalten, ist das Fahrzeug mit
Gurtstraffern ausgestattet. Diese straffen
bei einem heftigen Frontalaufprall die
Gurtbänder um einige Zentimeter. Auf
diese Weise liegen die Gurte vor dem ei-
gentlichen Rückhalten noch enger am Kör-
per des Fahrzeuginsassen an.
Die erfolgte Aktivierung des Gurtstraffers
wird durch die Blockierung des Aufrollers
angezeigt. Das Gurtband wird nicht mehr
aufgerollt, auch dann nicht, wenn man es
beim Aufrollen unterstützt.
HINWEIS Damit der Gurtstraffer die op-
timale Schutzwirkung erzielt, ist dafür zu
sorgen, dass der Gurt gut am Oberkörper
und am Becken anliegt.
Beim Auslösen des Gurtstraffers kann es
zu leichter Rauchbildung kommen. Dieser
Rauch ist unschädlich und kein Anzeichen
für einen beginnenden Brand.Der Gurtstraffer bedarf weder der War-
tung noch der Schmierung. Jeder Eingriff,
der seinen Originalzustand verändert, hebt
seine Wirksamkeit auf. Wird die Vorrich-
tung bei außergewöhnlichen Naturereig-
nissen (z.B. Überschwemmungen, Sturm-
fluten usw.) durch Wasser oder Schlamm
beeinträchtigt, muss sie unbedingt ausge-
wechselt werden.
Der Gurtstraffer ist nur ein-
mal verwendbar. Wenden Sie
sich nach seiner Auslösung an den Fi-
at-Kundendienst, um ihn austauschen
zu lassen. Die Gültigkeitsdauer der
Vorrichtung kann auf dem Schild im
Handschuhfach abgelesen werden:
Wenden Sie sich kurz vor Ablauf die-
ser Frist an den Fiat-Kundendienst, um
die Vorrichtung austauschen zu lassen.
ZUR BEACHTUNG
Eingriffe, die Stöße, Vibratio-
nen oder Erhitzungen (über
100°C für mehr als 6 Stunden)
im Bereich des Gurtstraffers
mit sich bringen, können zu Schäden
führen oder das Auslösen bewirken. Vi-
brationen aufgrund von Straßenun-
ebenheiten oder zufälligem Überfahren
von kleinen Hindernissen wie Randstei-
nen usw. gehören nicht zu diesen Be-
dingungen. Wenn Eingriffe notwendig
sind, wenden Sie sich bitte an den Fiat
Kundendienst.
