2009 FIAT FIORINO Betriebsanleitung (in German)

103
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

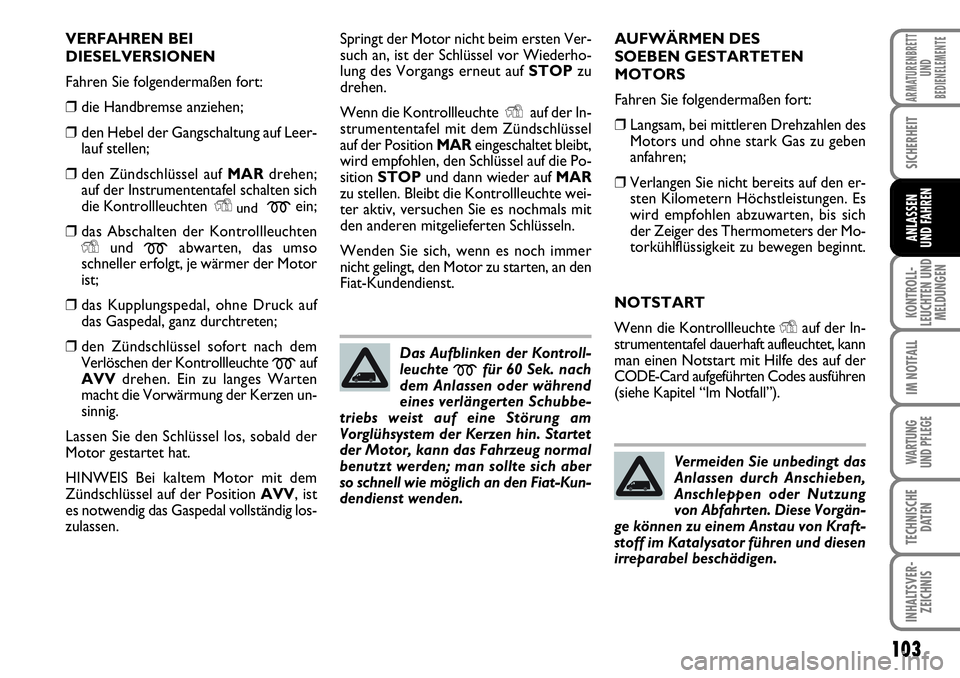

VERFAHREN BEI
DIESELVERSIONEN
Fahren Sie folgendermaßen fort:
❒die Handbremse anziehen;
❒den Hebel der Gangschaltung auf Leer-
lauf stellen;
❒den Zündschlüssel auf MARdrehen;
auf der Instrumententafel schalten sich
die Kontrollleuchten Y
undmein;
❒das Abschalten der Kontrollleuchten
Yund
mabwarten, das umso
schneller erfolgt, je wärmer der Motor
ist;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒den Zündschlüssel sofort nach dem
Verlöschen der Kontrollleuchte
mauf
AVVdrehen. Ein zu langes Warten
macht die Vorwärmung der Kerzen un-
sinnig.
Lassen Sie den Schlüssel los, sobald der
Motor gestartet hat.
HINWEIS Bei kaltem Motor mit dem
Zündschlüssel auf der Position AVV, ist
es notwendig das Gaspedal vollständig los-
zulassen.Springt der Motor nicht beim ersten Ver-
such an, ist der Schlüssel vor Wiederho-
lung des Vorgangs erneut auf STOPzu
drehen.
Wenn die Kontrollleuchte Yauf der In-
strumententafel mit dem Zündschlüssel
auf der Position MAReingeschaltet bleibt,
wird empfohlen, den Schlüssel auf die Po-
sition STOPund dann wieder auf MAR
zu stellen. Bleibt die Kontrollleuchte wei-
ter aktiv, versuchen Sie es nochmals mit
den anderen mitgelieferten Schlüsseln.
Wenden Sie sich, wenn es noch immer
nicht gelingt, den Motor zu starten, an den
Fiat-Kundendienst.
Das Aufblinken der Kontroll-
leuchte mfür 60 Sek. nach
dem Anlassen oder während
eines verlängerten Schubbe-
triebs weist auf eine Störung am
Vorglühsystem der Kerzen hin. Startet
der Motor, kann das Fahrzeug normal
benutzt werden; man sollte sich aber
so schnell wie möglich an den Fiat-Kun-
dendienst wenden.
AUFWÄRMEN DES
SOEBEN GESTARTETEN
MOTORS
Fahren Sie folgendermaßen fort:
❒Langsam, bei mittleren Drehzahlen des
Motors und ohne stark Gas zu geben
anfahren;
❒Verlangen Sie nicht bereits auf den er-
sten Kilometern Höchstleistungen. Es
wird empfohlen abzuwarten, bis sich
der Zeiger des Thermometers der Mo-
torkühlflüssigkeit zu bewegen beginnt.
NOTSTART
Wenn die Kontrollleuchte Yauf der In-
strumententafel dauerhaft aufleuchtet, kann
man einen Notstart mit Hilfe des auf der
CODE-Card aufgeführten Codes ausführen
(siehe Kapitel “Im Notfall”).
Vermeiden Sie unbedingt das
Anlassen durch Anschieben,
Anschleppen oder Nutzung
von Abfahrten. Diese Vorgän-
ge können zu einem Anstau von Kraft-
stoff im Katalysator führen und diesen
irreparabel beschädigen.

104
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

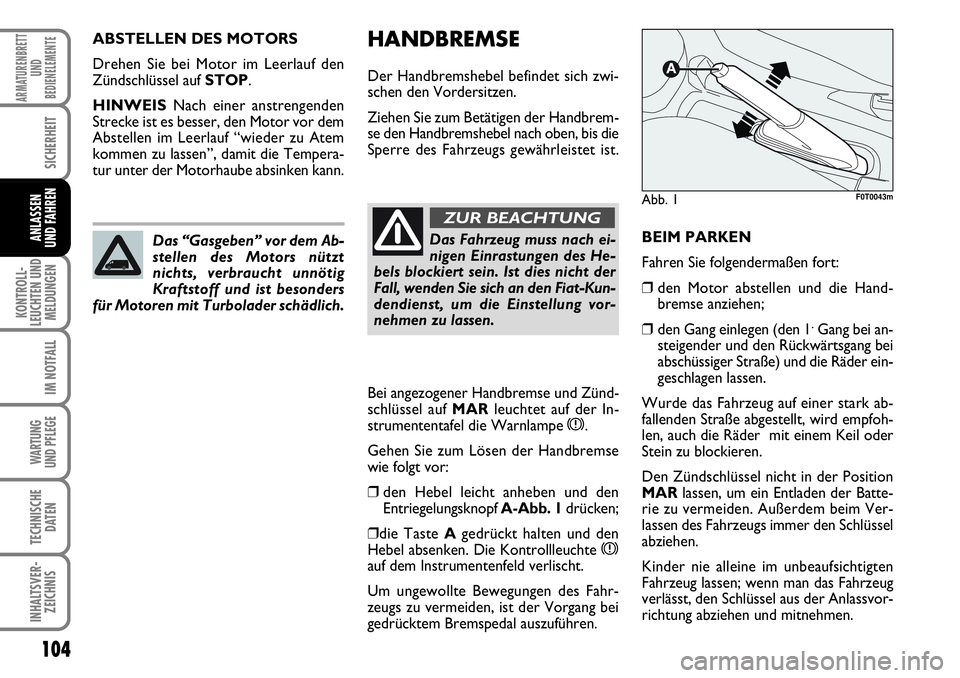

HANDBREMSE
Der Handbremshebel befindet sich zwi-
schen den Vordersitzen.
Ziehen Sie zum Betätigen der Handbrem-
se den Handbremshebel nach oben, bis die
Sperre des Fahrzeugs gewährleistet ist.
Bei angezogener Handbremse und Zünd-
schlüssel auf MARleuchtet auf der In-
strumententafel die Warnlampe x.
Gehen Sie zum Lösen der Handbremse
wie folgt vor:
❒den Hebel leicht anheben und den
Entriegelungsknopf A-Abb. 1drücken;
❒die Taste Agedrückt halten und den
Hebel absenken. Die Kontrollleuchte x
auf dem Instrumentenfeld verlischt.
Um ungewollte Bewegungen des Fahr-
zeugs zu vermeiden, ist der Vorgang bei
gedrücktem Bremspedal auszuführen.BEIM PARKEN
Fahren Sie folgendermaßen fort:
❒den Motor abstellen und die Hand-
bremse anziehen;
❒den Gang einlegen (den 1
.Gang bei an-
steigender und den Rückwärtsgang bei
abschüssiger Straße) und die Räder ein-
geschlagen lassen.
Wurde das Fahrzeug auf einer stark ab-
fallenden Straße abgestellt, wird empfoh-
len, auch die Räder mit einem Keil oder
Stein zu blockieren.
Den Zündschlüssel nicht in der Position
MARlassen, um ein Entladen der Batte-
rie zu vermeiden. Außerdem beim Ver-
lassen des Fahrzeugs immer den Schlüssel
abziehen.
Kinder nie alleine im unbeaufsichtigten
Fahrzeug lassen; wenn man das Fahrzeug
verlässt, den Schlüssel aus der Anlassvor-
richtung abziehen und mitnehmen. ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den
Zündschlüssel auf STOP.
HINWEISNach einer anstrengenden
Strecke ist es besser, den Motor vor dem
Abstellen im Leerlauf “wieder zu Atem
kommen zu lassen”, damit die Tempera-
tur unter der Motorhaube absinken kann.
Das “Gasgeben” vor dem Ab-
stellen des Motors nützt
nichts, verbraucht unnötig
Kraftstoff und ist besonders
für Motoren mit Turbolader schädlich.
Abb. 1F0T0043m
Das Fahrzeug muss nach ei-
nigen Einrastungen des He-
bels blockiert sein. Ist dies nicht der
Fall, wenden Sie sich an den Fiat-Kun-
dendienst, um die Einstellung vor-
nehmen zu lassen.
ZUR BEACHTUNG

105
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

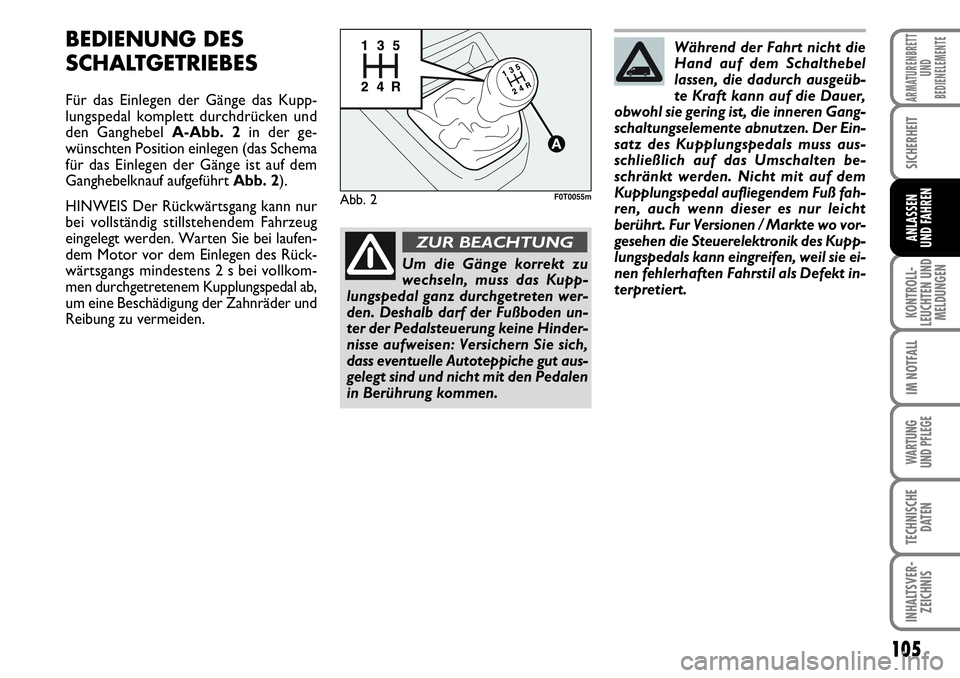

BEDIENUNG DES
SCHALTGETRIEBES
Für das Einlegen der Gänge das Kupp-
lungspedal komplett durchdrücken und
den Ganghebel A-Abb. 2in der ge-
wünschten Position einlegen (das Schema
für das Einlegen der Gänge ist auf dem
Ganghebelknauf aufgeführt Abb. 2).
HINWEIS Der Rückwärtsgang kann nur
bei vollständig stillstehendem Fahrzeug
eingelegt werden. Warten Sie bei laufen-
dem Motor vor dem Einlegen des Rück-
wärtsgangs mindestens 2 s bei vollkom-
men durchgetretenem Kupplungspedal ab,
um eine Beschädigung der Zahnräder und
Reibung zu vermeiden.
Abb. 2F0T0055m
Um die Gänge korrekt zu
wechseln, muss das Kupp-
lungspedal ganz durchgetreten wer-
den. Deshalb darf der Fußboden un-
ter der Pedalsteuerung keine Hinder-
nisse aufweisen: Versichern Sie sich,
dass eventuelle Autoteppiche gut aus-
gelegt sind und nicht mit den Pedalen
in Berührung kommen.
ZUR BEACHTUNG
Während der Fahrt nicht die
Hand auf dem Schalthebel
lassen, die dadurch ausgeüb-
te Kraft kann auf die Dauer,
obwohl sie gering ist, die inneren Gang-
schaltungselemente abnutzen. Der Ein-
satz des Kupplungspedals muss aus-
schließlich auf das Umschalten be-
schränkt werden. Nicht mit auf dem
Kupplungspedal aufliegendem Fuß fah-
ren, auch wenn dieser es nur leicht
berührt. Fur Versionen / Markte wo vor-
gesehen die Steuerelektronik des Kupp-
lungspedals kann eingreifen, weil sie ei-
nen fehlerhaften Fahrstil als Defekt in-
terpretiert.

106
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

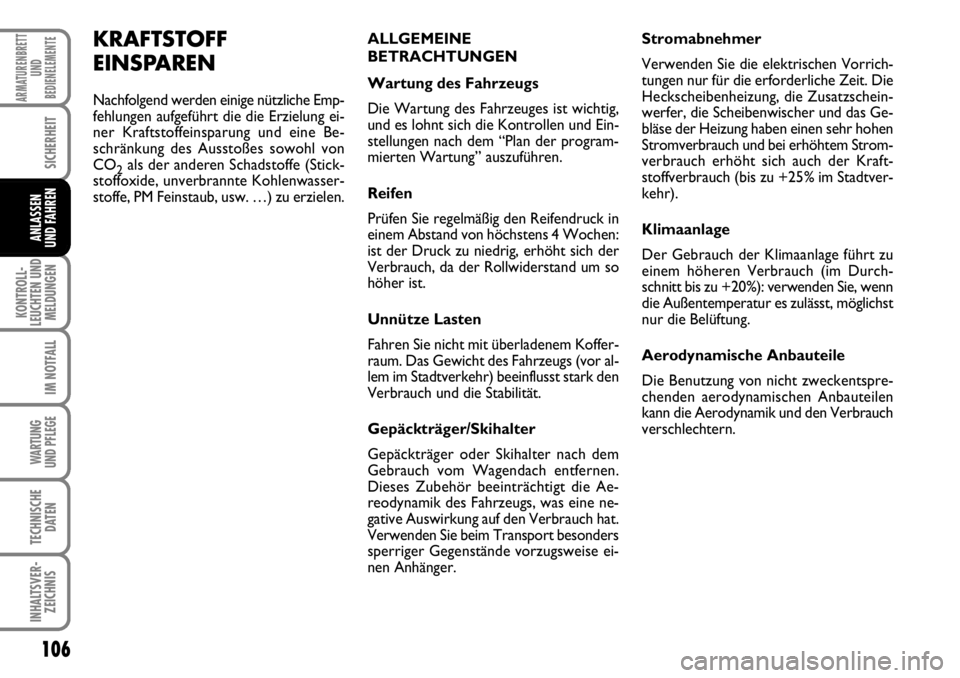

KRAFTSTOFF
EINSPAREN
Nachfolgend werden einige nützliche Emp-
fehlungen aufgeführt die die Erzielung ei-
ner Kraftstoffeinsparung und eine Be-
schränkung des Ausstoßes sowohl von
CO
2als der anderen Schadstoffe (Stick-
stoffoxide, unverbrannte Kohlenwasser-
stoffe, PM Feinstaub, usw. …) zu erzielen.ALLGEMEINE
BETRACHTUNGEN
Wartung des Fahrzeugs
Die Wartung des Fahrzeuges ist wichtig,
und es lohnt sich die Kontrollen und Ein-
stellungen nach dem “Plan der program-
mierten Wartung” auszuführen.
Reifen
Prüfen Sie regelmäßig den Reifendruck in
einem Abstand von höchstens 4 Wochen:
ist der Druck zu niedrig, erhöht sich der
Verbrauch, da der Rollwiderstand um so
höher ist.
Unnütze Lasten
Fahren Sie nicht mit überladenem Koffer-
raum. Das Gewicht des Fahrzeugs (vor al-
lem im Stadtverkehr) beeinflusst stark den
Verbrauch und die Stabilität.
Gepäckträger/Skihalter
Gepäckträger oder Skihalter nach dem
Gebrauch vom Wagendach entfernen.
Dieses Zubehör beeinträchtigt die Ae-
reodynamik des Fahrzeugs, was eine ne-
gative Auswirkung auf den Verbrauch hat.
Verwenden Sie beim Transport besonders
sperriger Gegenstände vorzugsweise ei-
nen Anhänger.Stromabnehmer
Verwenden Sie die elektrischen Vorrich-
tungen nur für die erforderliche Zeit. Die
Heckscheibenheizung, die Zusatzschein-
werfer, die Scheibenwischer und das Ge-
bläse der Heizung haben einen sehr hohen
Stromverbrauch und bei erhöhtem Strom-
verbrauch erhöht sich auch der Kraft-
stoffverbrauch (bis zu +25% im Stadtver-
kehr).
Klimaanlage
Der Gebrauch der Klimaanlage führt zu
einem höheren Verbrauch (im Durch-
schnitt bis zu +20%): verwenden Sie, wenn
die Außentemperatur es zulässt, möglichst
nur die Belüftung.
Aerodynamische Anbauteile
Die Benutzung von nicht zweckentspre-
chenden aerodynamischen Anbauteilen
kann die Aerodynamik und den Verbrauch
verschlechtern.

107
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
FAHRSTIL
Anlassen
Lassen Sie den Motor nicht bei stillste-
hendem Fahrzeug weder bei minimaler
noch bei hoher Drehzahl warm laufen: un-
ter diesen Bedingungen erhitzt sich der
Motor wesentlich langsamer, was zu einer
Erhöhung von Verbrauch und Emissionen
führt. Es ist empfehlenswert sofort und
langsam anzufahren, sowie hohe Dreh-
zahlen zu vermeiden: auf diese Weise er-
wärmt sich der Motor schneller.
Unnütze Manöver
Vermeiden Sie die Betätigung des Gaspe-
dals, wenn Sie an einer Ampel halten oder
bevor Sie den Motor ausschalten. Dieser
Vorgang, wie auch das “Doppelgas” geben
sind vollkommen unnötig und verursachen
einen erhöhten Kraftstoffverbrauch und
erhöhte Umweltverschmutzung.Wahl der Gänge
Legen Sie sobald die Verkehrsbedingungen
und die Straße es zulassen einen höheren
Gang ein. Verwenden Sie einen niedrigen
Gang, um eine hervorragende Beschleuni-
gung zu erzielen, was jedoch zu einer Er-
höhung des Verbrauchs führt.
In gleicher Weise erhöht auch die unange-
messene Benutzung der hohen Gänge den
Verbrauch, die Emissionen und den Ver-
schleiss des Motors.
Höchstgeschwindigkeit
Der Kraftstoffverbrauch erhöht sich bei zu-
nehmender Geschwindigkeit deutlich. Hal-
ten Sie die Geschwindigkeit so gleichmäßig
wie möglich, vermeiden Sie überflüssiges
Bremsen und Anfahren, die zu einem star-
ken Kraftstoffverbrauch und einer Zunah-
me der Emissionen führen.
Beschleunigung
Gewaltsame Beschleunigungen wirken sich
nachteilig auf den Verbrauch und die
Schadstoffemissionen aus: beschleunigen
Sie deshalb schrittweise.EINSATZBEDINGUNGEN
Kaltstart
Sehr kurze Strecken und häufige Kaltstarts
verhindern, dass der Motor die optimale
Betriebstemperatur erreicht.
Daraus folgt ein deutlicher Anstieg sowohl
des Verbrauchs (von +15 bis +30% im
Stadtverkehr) als der Schadstoffemissio-
nen.
Verkehrssituationen und
Straßenbedingungen
Ein relativ hoher Verbrauch ist durch dich-
ten Verkehr bedingt, wie zum Beispiel
wenn im Stau mit häufiger Benutzung der
unteren Übersetzungsverhältnisse des Ge-
triebes oder in großen Städten mit zahl-
reichen Ampeln gefahren wird. Auch kur-
venreiche Strecken, wie Bergstraßen und
unebene Fahrbahnen haben einen negati-
ven Einfluss auf den Verbrauch.
Haltepausen im Verkehr
Bei längerem Warten (z. B. an Bahnüber-
gängen) wird empfohlen, den Motor abzu-
stellen.

108
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

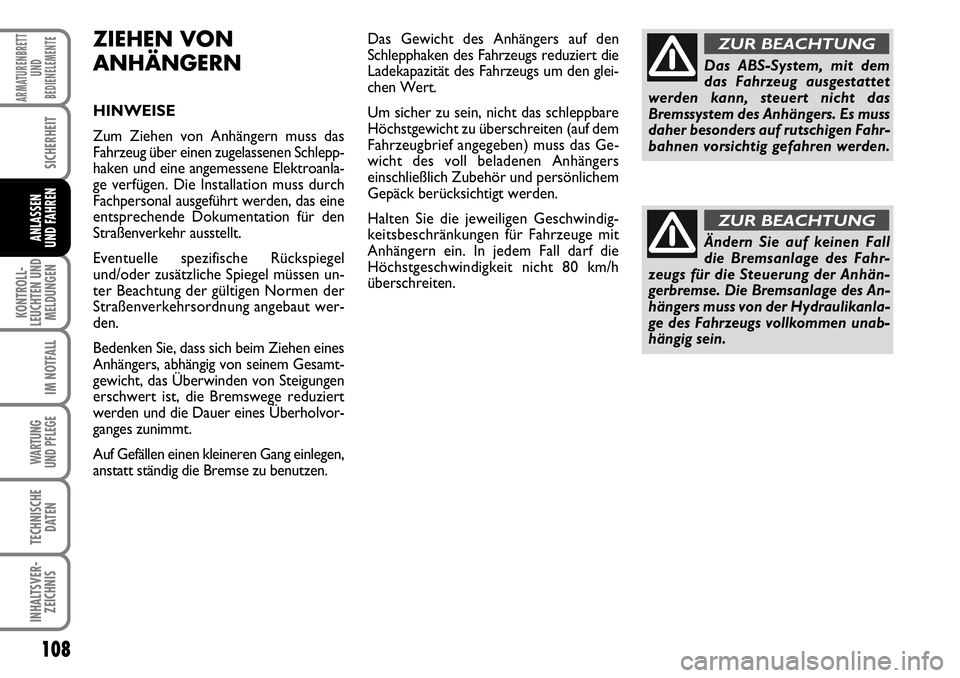

ZIEHEN VON
ANHÄNGERN
HINWEISE
Zum Ziehen von Anhängern muss das
Fahrzeug über einen zugelassenen Schlepp-
haken und eine angemessene Elektroanla-
ge verfügen. Die Installation muss durch
Fachpersonal ausgeführt werden, das eine
entsprechende Dokumentation für den
Straßenverkehr ausstellt.
Eventuelle spezifische Rückspiegel
und/oder zusätzliche Spiegel müssen un-
ter Beachtung der gültigen Normen der
Straßenverkehrsordnung angebaut wer-
den.
Bedenken Sie, dass sich beim Ziehen eines
Anhängers, abhängig von seinem Gesamt-
gewicht, das Überwinden von Steigungen
erschwert ist, die Bremswege reduziert
werden und die Dauer eines Überholvor-
ganges zunimmt.
Auf Gefällen einen kleineren Gang einlegen,
anstatt ständig die Bremse zu benutzen.
Das ABS-System, mit dem
das Fahrzeug ausgestattet
werden kann, steuert nicht das
Bremssystem des Anhängers. Es muss
daher besonders auf rutschigen Fahr-
bahnen vorsichtig gefahren werden.
ZUR BEACHTUNG
Ändern Sie auf keinen Fall
die Bremsanlage des Fahr-
zeugs für die Steuerung der Anhän-
gerbremse. Die Bremsanlage des An-
hängers muss von der Hydraulikanla-
ge des Fahrzeugs vollkommen unab-
hängig sein.
ZUR BEACHTUNG
Das Gewicht des Anhängers auf den
Schlepphaken des Fahrzeugs reduziert die
Ladekapazität des Fahrzeugs um den glei-
chen Wert.
Um sicher zu sein, nicht das schleppbare
Höchstgewicht zu überschreiten (auf dem
Fahrzeugbrief angegeben) muss das Ge-
wicht des voll beladenen Anhängers
einschließlich Zubehör und persönlichem
Gepäck berücksichtigt werden.
Halten Sie die jeweiligen Geschwindig-
keitsbeschränkungen für Fahrzeuge mit
Anhängern ein. In jedem Fall darf die
Höchstgeschwindigkeit nicht 80 km/h
überschreiten.

109
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN

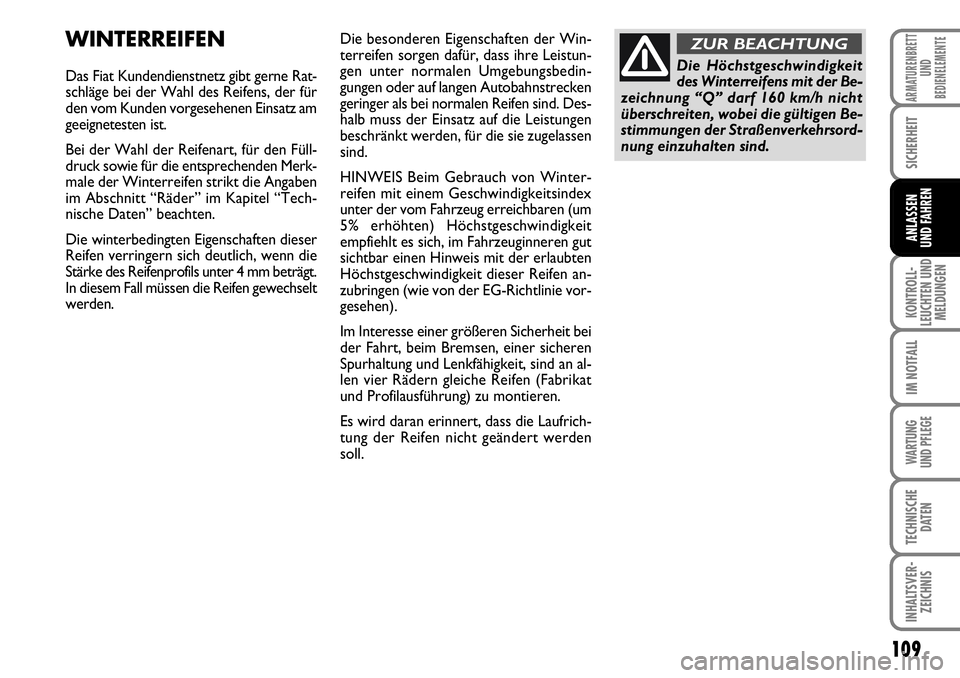

WINTERREIFEN
Das Fiat Kundendienstnetz gibt gerne Rat-
schläge bei der Wahl des Reifens, der für
den vom Kunden vorgesehenen Einsatz am
geeignetesten ist.
Bei der Wahl der Reifenart, für den Füll-
druck sowie für die entsprechenden Merk-
male der Winterreifen strikt die Angaben
im Abschnitt “Räder” im Kapitel “Tech-
nische Daten” beachten.
Die winterbedingten Eigenschaften dieser
Reifen verringern sich deutlich, wenn die
Stärke des Reifenprofils unter 4 mm beträgt.
In diesem Fall müssen die Reifen gewechselt
werden.Die besonderen Eigenschaften der Win-
terreifen sorgen dafür, dass ihre Leistun-
gen unter normalen Umgebungsbedin-
gungen oder auf langen Autobahnstrecken
geringer als bei normalen Reifen sind. Des-
halb muss der Einsatz auf die Leistungen
beschränkt werden, für die sie zugelassen
sind.
HINWEIS Beim Gebrauch von Winter-
reifen mit einem Geschwindigkeitsindex
unter der vom Fahrzeug erreichbaren (um
5% erhöhten) Höchstgeschwindigkeit
empfiehlt es sich, im Fahrzeuginneren gut
sichtbar einen Hinweis mit der erlaubten
Höchstgeschwindigkeit dieser Reifen an-
zubringen (wie von der EG-Richtlinie vor-
gesehen).
Im Interesse einer größeren Sicherheit bei
der Fahrt, beim Bremsen, einer sicheren
Spurhaltung und Lenkfähigkeit, sind an al-
len vier Rädern gleiche Reifen (Fabrikat
und Profilausführung) zu montieren.
Es wird daran erinnert, dass die Laufrich-
tung der Reifen nicht geändert werden
soll.Die Höchstgeschwindigkeit
des Winterreifens mit der Be-
zeichnung “Q” darf 160 km/h nicht
überschreiten, wobei die gültigen Be-
stimmungen der Straßenverkehrsord-
nung einzuhalten sind.
ZUR BEACHTUNG

110
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
SCHNEEKETTEN
Die Verwendung von Schneeketten un-
terliegt den in den jeweiligen Ländern gül-
tigen Vorschriften.
Die Schneeketten dürfen nur an den Rei-
fen der Vorderräder (Antriebsräder) an-
gebracht werden.
Die Spannung der Schneeketten nach ei-
nigen Metern Fahrt überprüfen.
LANGER STILLSTAND
DES FAHRZEUGS
Wenn das Fahrzeug länger als einen Mo-
nat stillstehen muss, beachten Sie folgende
Vorsichtsmaßnahmen:
❒stellen Sie das Fahrzeug an einem über-
dachten, trockenen und möglichst belüf-
teten Ort ab;
❒vergewissern Sie sich, dass die Hand-
bremse gelöst ist;
❒lösen Sie die negative Klemme vom Bat-
teriepol und prüfen Sie den Ladestand
(siehe Paragraph “Batterie” im Kapitel
“Wartung und Pflege”);
❒reinigen und schützen Sie die lackierten
Teile durch Auftragen von Schutzwachs;❒reinigen und schützen Sie die glänzenden
Metallteile mit spezifischen, handelsübli-
chen Produkten;
❒bestreuen Sie die Gummis des Schei-
benwischers und des Heckscheibenwi-
schers mit Talg und lassen Sie sie von den
Scheiben abgehoben;
❒öffnen Sie geringfügig die Fenster;
❒decken Sie das Fahrzeug mit einer Plane
aus Gewebe oder perforiertem Kunst-
stoff ab. Verwenden Sie keine kompak-
ten Kunststoffplanen, die das Verdamp-
fen der auf der Oberfläche des Fahrzeugs
vorhandenen Feuchtigkeit verhindert;
❒den vorgeschriebenen Reifenfülldruck um
+0,5 bar erhöhen und ihn regelmäßig
überprüfen;
❒die Motorkühlanlage nicht entleeren. Halten Sie bei montierten
Ketten eine mäßige Ge-
schwindigkeit ein. Über-
schreiten Sie nicht die 50
km/h. Vermeiden Sie Löcher, fahren Sie
nicht auf Stufen oder Fußwege und fah-
ren Sie keine langen Strecken auf
schneefreien Straßen, um das Fahrzeug
und den Fahrbahnbelag nicht zu be-
schädigen.
