2009 Alfa Romeo MiTo Notice d'entretien (in French)

24CONNAISSANCE DU VÉHICULE
Visualisation sélection modalité de conduite
(Système “Alfa dna”) (lorsqu’il est prévu)
Sur les versions dotées d’écran multifonction reconfigurable, un
message + un symbole sont affichés lors de l’activation des mo-
dalités de conduite “DYNAMIC”, “NORMAL” ou “ALL WEATHER”.
Lorsque l’une des ces modalités n’est pas disponible, l’écran af-
fiche un avertissement.
Sur les versions dotées d’écran multifonction, en revanche, on
aura la visualisation d’une lettre (“d” ou “a”) correspondant à la
modalité de conduite sélectionnée, avec un message dédié.
Feux de brouillard AR (jaune ambre)
Le témoin s’allume en allumant les feux AR de
brouillard.4
Feux antibrouillard (vert)
Le témoin s’allume en allumant les feux AR de
brouillard.5
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 24

CONNAISSANCE DU VÉHICULE25
1

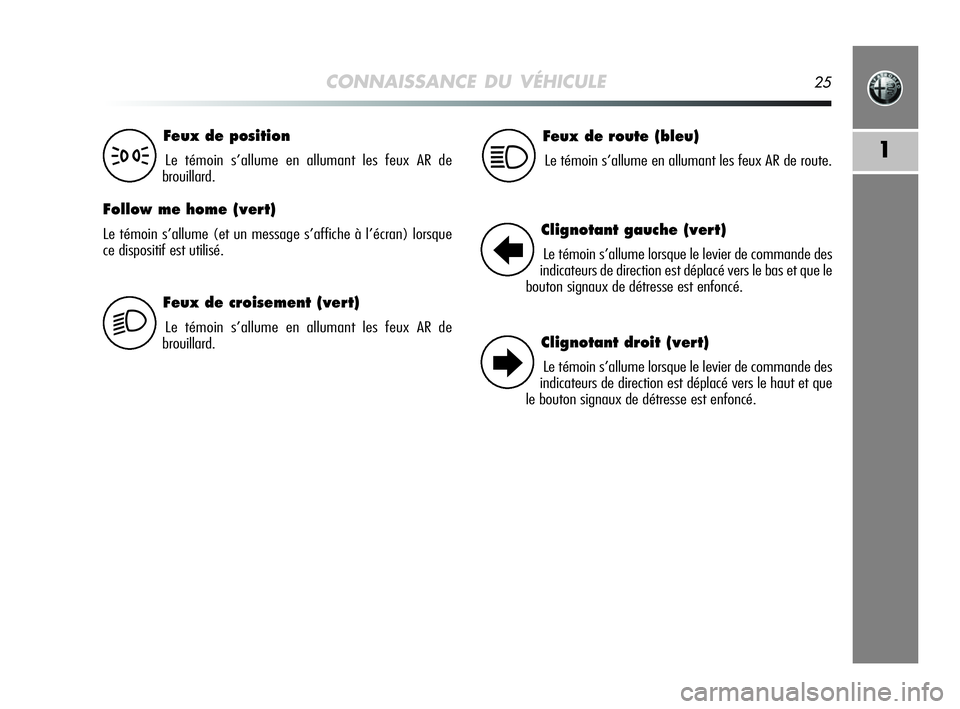

Feux de croisement (vert)
Le témoin s’allume en allumant les feux AR de
brouillard.
Feux de position
Le témoin s’allume en allumant les feux AR de
brouillard.
Follow me home (vert)
Le témoin s’allume (et un message s’affiche à l’écran) lorsque
ce dispositif est utilisé.
3
2
Feux de route (bleu)
Le témoin s’allume en allumant les feux AR de route.1
Clignotant gauche (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le bas et que le
bouton signaux de détresse est enfoncé.
Clignotant droit (vert)
Le témoin s’allume lorsque le levier de commande des
indicateurs de direction est déplacé vers le haut et que
le bouton signaux de détresse est enfoncé.
R
E
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 25

26CONNAISSANCE DU VÉHICULE

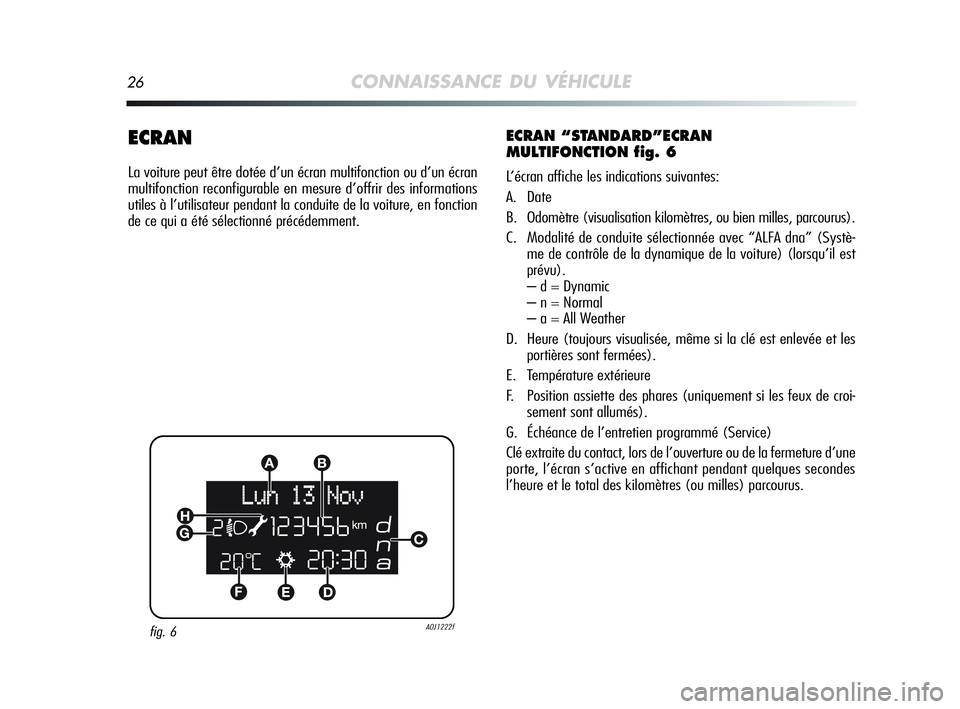

ECRAN
La voiture peut être dotée d’un écran multifonction ou d’un écran
multifonction reconfigurable en mesure d’offrir des informations
utiles à l’utilisateur pendant la conduite de la voiture, en fonction
de ce qui a été sélectionné précédemment.
ECRAN “STANDARD”ECRAN
MULTIFONCTION fig. 6
L’écran affiche les indications suivantes:
A. Date
B. Odomètre (visualisation kilomètres, ou bien milles, parcourus).
C. Modalité de conduite sélectionnée avec “ALFA dna” (Systè-
me de contrôle de la dynamique de la voiture) (lorsqu’il est
prévu).
– d = Dynamic
– n = Normal
– a = All Weather
D. Heure (toujours visualisée, même si la clé est enlevée et les
portières sont fermées).
E. Température extérieure
F. Position assiette des phares (uniquement si les feux de croi-
sement sont allumés).
G. Échéance de l’entretien programmé (Service)
Clé extraite du contact, lors de l’ouverture ou de la fermeture d’une
porte, l’écran s’active en affichant pendant quelques secondes
l’heure et le total des kilomètres (ou milles) parcourus.
fig. 6A0J1222f
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 26

CONNAISSANCE DU VÉHICULE27
1

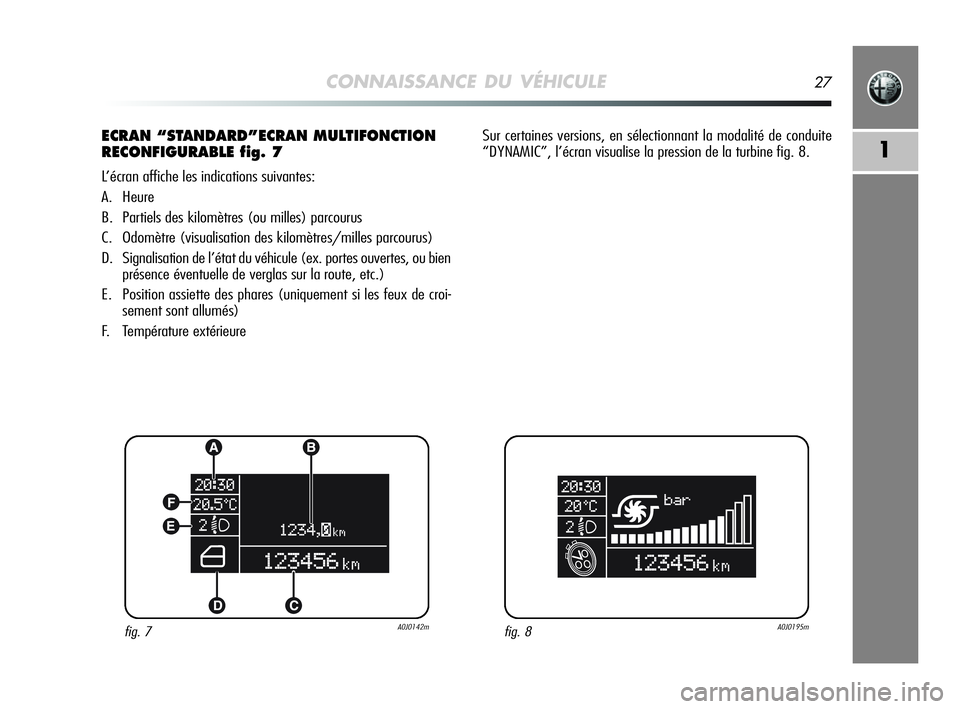

ECRAN “STANDARD”ECRAN MULTIFONCTION
RECONFIGURABLE fig. 7
L’écran affiche les indications suivantes:
A. Heure
B. Partiels des kilomètres (ou milles) parcourus
C. Odomètre (visualisation des kilomètres/milles parcourus)
D. Signalisation de l’état du véhicule (ex. portes ouvertes, ou bien
présence éventuelle de verglas sur la route, etc.)
E. Position assiette des phares (uniquement si les feux de croi-
sement sont allumés)
F. Température extérieureSur certaines versions, en sélectionnant la modalité de conduite
“DYNAMIC”, l’écran visualise la pression de la turbine fig. 8.
fig. 7A0J0142mfig. 8A0J0195m
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 27

28CONNAISSANCE DU VÉHICULE

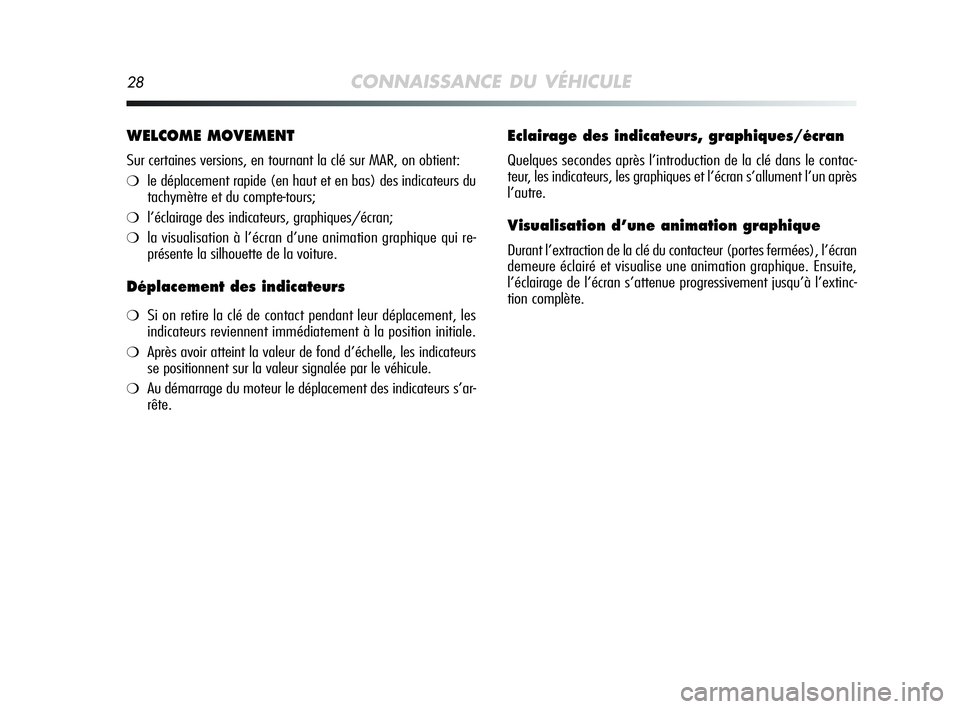

WELCOME MOVEMENT
Sur certaines versions, en tournant la clé sur MAR, on obtient:
❍le déplacement rapide (en haut et en bas) des indicateurs du
tachymètre et du compte-tours;
❍l’éclairage des indicateurs, graphiques/écran;
❍la visualisation à l’écran d’une animation graphique qui re-
présente la silhouette de la voiture.
Déplacement des indicateurs
❍Si on retire la clé de contact pendant leur déplacement, les
indicateurs reviennent immédiatement à la position initiale.
❍Après avoir atteint la valeur de fond d’échelle, les indicateurs
se positionnent sur la valeur signalée par le véhicule.
❍Au démarrage du moteur le déplacement des indicateurs s’ar-
rête.
Eclairage des indicateurs, graphiques/écran
Quelques secondes après l’introduction de la clé dans le contac-
teur, les indicateurs, les graphiques et l’écran s’allument l’un après
l’autre.
Visualisation d’une animation graphique
Durant l’extraction de la clé du contacteur (portes fermées), l’écran
demeure éclairé et visualise une animation graphique. Ensuite,
l’éclairage de l’écran s’attenue progressivement jusqu’à l’extinc-
tion complète.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 28

CONNAISSANCE DU VÉHICULE29
1
BOUTONS DE COMMANDE fig. 9
“+” Pour parcourir l’écran et les options correspondantes, vers
le haut ou pour augmenter la valeur visualisée.
“MENU ESC”: pression courte pour accéder au menu et/ou pas-
ser à l’écran suivant ou bien valider la sélection ef-
fectuée. Pression longue pour revenir à l’écran stan-
dard.
“–” pour faire défiler la page-écran et les options correspondantes
vers le bas ou pour diminuer la valeur visualisée.ATTENTION Les boutons “+” et “–” activent des fonctions diffé-
rentes selon les situations suivantes:❍à l’intérieur du menu il permettent de défilement vers le haut
ou vers le bas;
❍pendant les opérations de réglage ils permettent l’augmen-
tation ou la diminution.
Clé extraite du contact, lors de l’ouverture d’une porte, l’écran s’ac-
tive en affichant pendant quelques secondes l’heure et le total des
kilomètres (ou milles) parcourus.
fig. 9A0J0024m
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 29

30CONNAISSANCE DU VÉHICULE
MENU DE CONFIGURATION
Le menu est composé d’une série de rubriques dont la sélection,
qui peut se réaliser à l’aide des boutons + et – permet l’accès
aux diverses opérations de choix et réglage (configuration) indi-
quées ci-après. Pour certaines rubriques, un sous-menu est prévu.
Le menu peut être activé par une brève pression sur le bouton
MENU ESC.Le menu se compose des rubriques suivantes:
– MENU
– BIP VITESSE
– CAPT. PHARES (lorsqu’il est prévu)
– CAPTEUR PLUIE (lorsqu’il est prévu)
– ACTIVIER TRIP B
– REGLAGE HEURE
– REGLAGE DATE
– PREM. PAGE (lorsqu’il est prévu)
– VOIR RADIO
– AUTOCLOSE
– UNITE MESURE
– LANGUE
– VOL. ANNONCES
– VOLUME TOUCHES
– BIP CEINTURES
– SERVICE
– BAG PASSAGER
– FEUX DIURNES
– ECLAIRAGE DE COURTOISIE
– SORTIE MENU
NOTE Sur les voitures équipées de système de radio-navigation (lors-
qu’il est prévu), certaines rubriques sont visualisé sur l’écran cor-
respondant.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 30

CONNAISSANCE DU VÉHICULE31
1
Sélection d’une rubrique du menu principal
sans sous-menu:
– par une pression brève sur le bouton MENU ESC on peut sélec-
tionner le réglage du menu principal que l’on souhaite modifier;
– en agissant sur les boutons + ou – (par des pressions indivi-
duelles) on peut établir une nouvelle sélection;
– par une pression brève sur le bouton MENU ESC on peut mé-
moriser la sélection et en même temps revenir au même article du
menu principal sélectionné précédemment.
Sélection d’une rubrique du menu principal
avec un sous-menu:
– par une pression brève sur le bouton MENU ESC on peut visua-
liser la première rubrique du sous-menu;
– en actionnant les boutons + ou – (par des pressions indivi-
duelles) on peut faire défiler toutes les rubriques du sous-menu;
– par une pression brève sur le bouton MENU ESC on peut sélec-
tionner la rubrique du sous-menu visualisée entrer dans le menu
de réglage correspondant;
– en actionnant les boutons + ou – (par des pressions indivi-
duelles) on peut choisir la nouvelle sélection de cette rubrique du
sous-menu;
– par une pression brève sur le bouton MENU ESC on peut mé-
moriser la sélection et en même temps revenir au même article du
sous-menu sélectionné précédemment.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 31
