Page 177 of 250
176SITUATIONS D’URGENCE

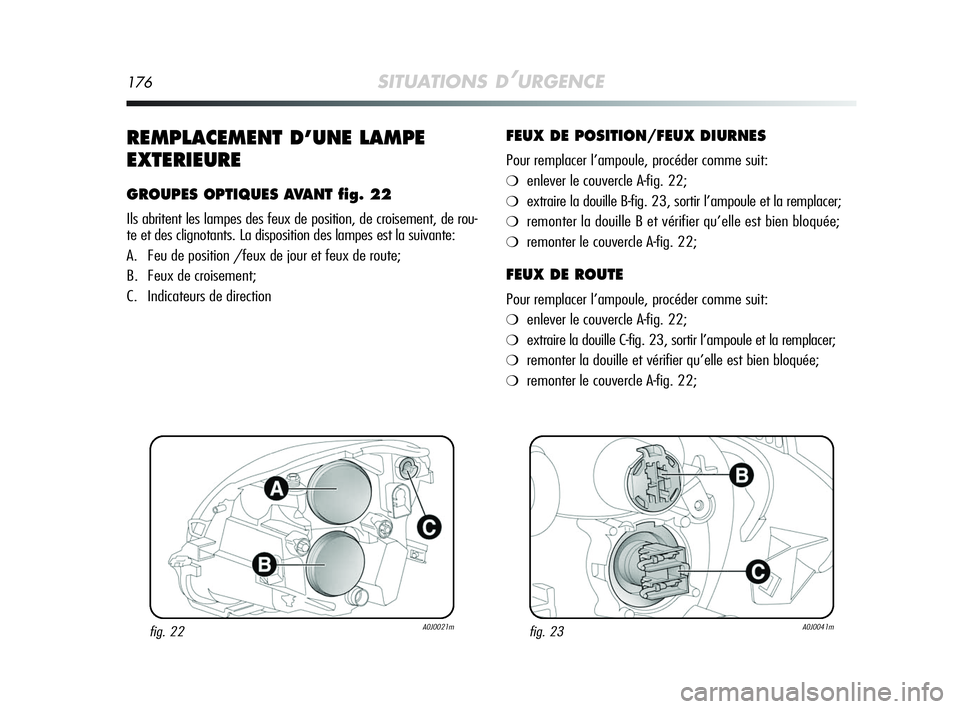

REMPLACEMENT D’UNE LAMPE
EXTERIEURE
GROUPES OPTIQUES AVANT fig. 22
Ils abritent les lampes des feux de position, de croisement, de rou-
te et des clignotants. La disposition des lampes est la suivante:
A. Feu de position /feux de jour et feux de route;
B. Feux de croisement;
C. Indicateurs de direction
FEUX DE POSITION/FEUX DIURNES
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle A-fig. 22;
❍extraire la douille B-fig. 23, sortir l’ampoule et la remplacer;
❍remonter la douille B et vérifier qu’elle est bien bloquée;
❍remonter le couvercle A-fig. 22;
FEUX DE ROUTE
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle A-fig. 22;
❍extraire la douille C-fig. 23, sortir l’ampoule et la remplacer;
❍remonter la douille et vérifier qu’elle est bien bloquée;
❍remonter le couvercle A-fig. 22;
fig. 22A0J0021mfig. 23A0J0041m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 176
Page 178 of 250
SITUATIONS D’URGENCE177
4

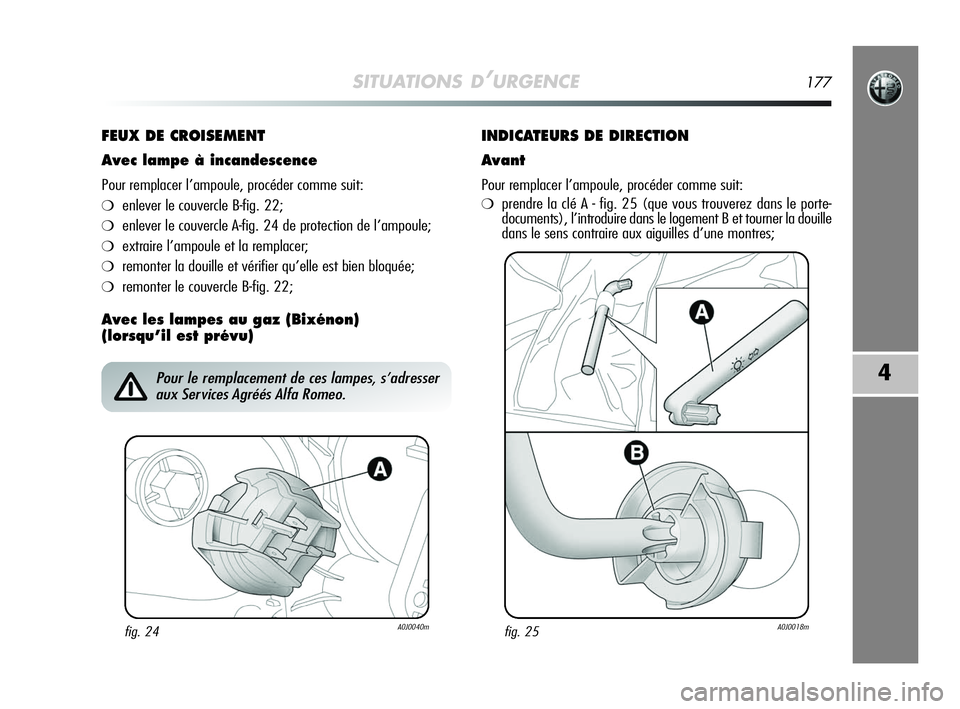

FEUX DE CROISEMENT
Avec lampe à incandescence
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le couvercle B-fig. 22;
❍enlever le couvercle A-fig. 24 de protection de l’ampoule;
❍extraire l’ampoule et la remplacer;
❍remonter la douille et vérifier qu’elle est bien bloquée;
❍remonter le couvercle B-fig. 22;
Avec les lampes au gaz (Bixénon)
(lorsqu’il est prévu)INDICATEURS DE DIRECTION
Avant
Pour remplacer l’ampoule, procéder comme suit:
❍prendre la clé A - fig. 25 (que vous trouverez dans le porte-
documents), l’introduire dans le logement B et tourner la douille
dans le sens contraire aux aiguilles d’une montres;
fig. 24A0J0040m
Pour le remplacement de ces lampes, s’adresser
aux Services Agréés Alfa Romeo.
fig. 25A0J0018m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 177
Page 179 of 250

178SITUATIONS D’URGENCE

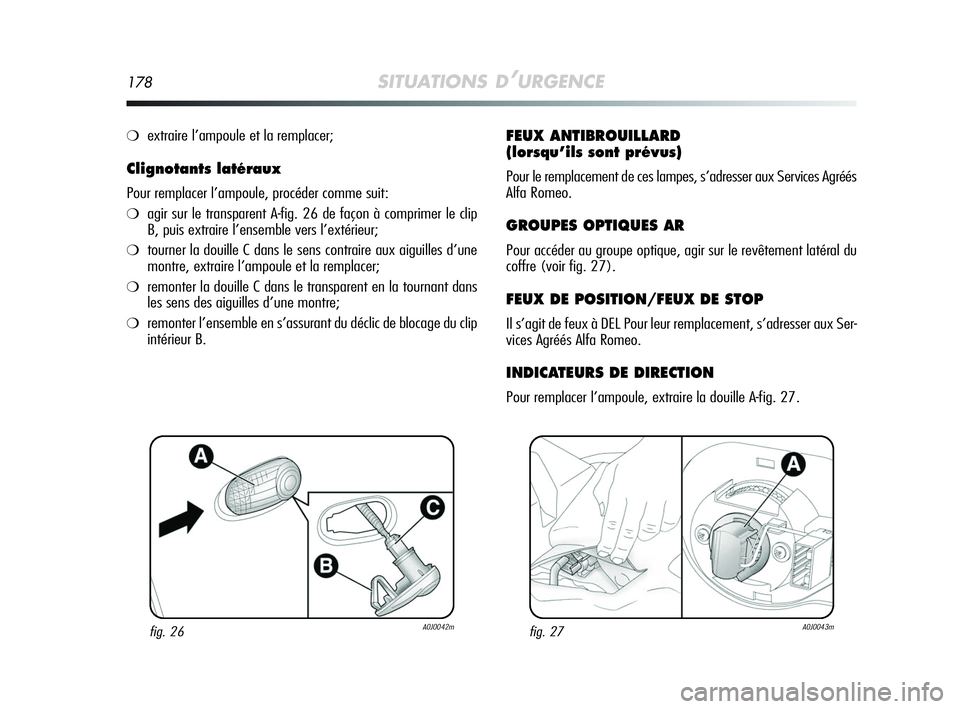

❍extraire l’ampoule et la remplacer;
Clignotants latéraux
Pour remplacer l’ampoule, procéder comme suit:
❍agir sur le transparent A-fig. 26 de façon à comprimer le clip
B, puis extraire l’ensemble vers l’extérieur;
❍tourner la douille C dans le sens contraire aux aiguilles d’une
montre, extraire l’ampoule et la remplacer;
❍remonter la douille C dans le transparent en la tournant dans
les sens des aiguilles d’une montre;
❍remonter l’ensemble en s’assurant du déclic de blocage du clip
intérieur B.
FEUX ANTIBROUILLARD
(lorsqu’ils sont prévus)
Pour le remplacement de ces lampes, s’adresser aux Services Agréés
Alfa Romeo.
GROUPES OPTIQUES AR
Pour accéder au groupe optique, agir sur le revêtement latéral du
coffre (voir fig. 27).
FEUX DE POSITION/FEUX DE STOP
Il s’agit de feux à DEL Pour leur remplacement, s’adresser aux Ser-
vices Agréés Alfa Romeo.
INDICATEURS DE DIRECTION
Pour remplacer l’ampoule, extraire la douille A-fig. 27.
fig. 26A0J0042mfig. 27A0J0043m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 178
Page 180 of 250
SITUATIONS D’URGENCE179
4

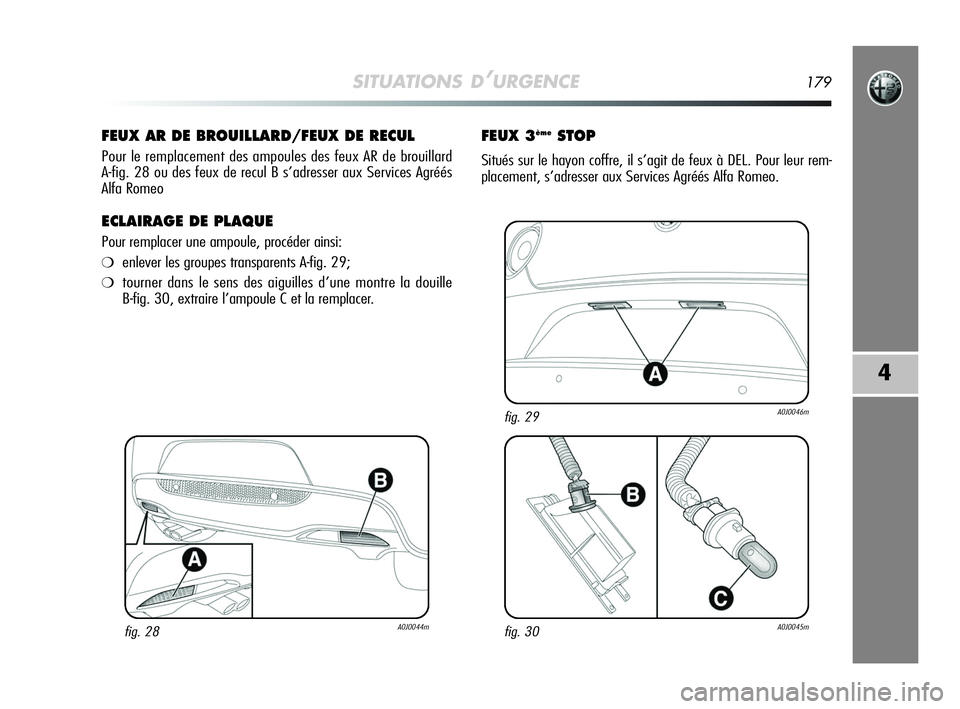

FEUX AR DE BROUILLARD/FEUX DE RECUL
Pour le remplacement des ampoules des feux AR de brouillard
A-fig. 28 ou des feux de recul B s’adresser aux Services Agréés
Alfa Romeo
ECLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder ainsi:
❍enlever les groupes transparents A-fig. 29;
❍tourner dans le sens des aiguilles d’une montre la douille
B-fig. 30, extraire l’ampoule C et la remplacer.
FEUX 3èmeSTOP
Situés sur le hayon coffre, il s’agit de feux à DEL. Pour leur rem-
placement, s’adresser aux Services Agréés Alfa Romeo.
fig. 28A0J0044mfig. 30A0J0045m
fig. 29A0J0046m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 179
Page 181 of 250
180SITUATIONS D’URGENCE

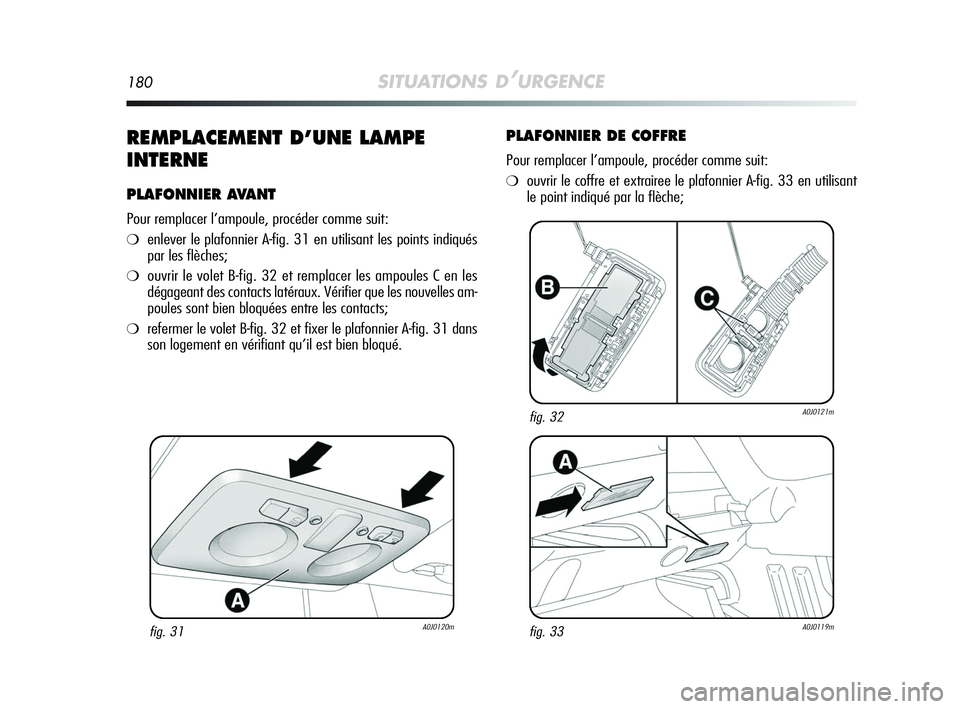

REMPLACEMENT D’UNE LAMPE
INTERNE
PLAFONNIER AVANT
Pour remplacer l’ampoule, procéder comme suit:
❍enlever le plafonnier A-fig. 31 en utilisant les points indiqués
par les flèches;
❍ouvrir le volet B-fig. 32 et remplacer les ampoules C en les
dégageant des contacts latéraux. Vérifier que les nouvelles am-
poules sont bien bloquées entre les contacts;
❍refermer le volet B-fig. 32 et fixer le plafonnier A-fig. 31 dans
son logement en vérifiant qu’il est bien bloqué.
PLAFONNIER DE COFFRE
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir le coffre et extrairee le plafonnier A-fig. 33 en utilisant
le point indiqué par la flèche;
fig. 31A0J0120m
fig. 32A0J0121m
fig. 33A0J0119m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 180
Page 182 of 250
SITUATIONS D’URGENCE181
4
❍ouvrir la protection B-fig. 34 et remplacer l’ampoule;
❍refermer la protection B sur le transparent;
❍remonter le plafonnier A-fig. 33 en l’engageant dans la bon-
ne d’abord d’un côté et ensuite en poussant sur l’autre côté
jusqu’au déclic de blocage.
PLAFONNIER DE LA BOITE A GANTS
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir la boîte à gants, puis extraire le plafonnier A-fig. 35;
❍remplacer la lampe B en la dégageant des contacts latéraux
et en s’assurant que la nouvelle lampe est correctement blo-
quée entre les contacts;
fig. 34A0J0118mfig. 35A0J0122m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 181
Page 183 of 250
182SITUATIONS D’URGENCE

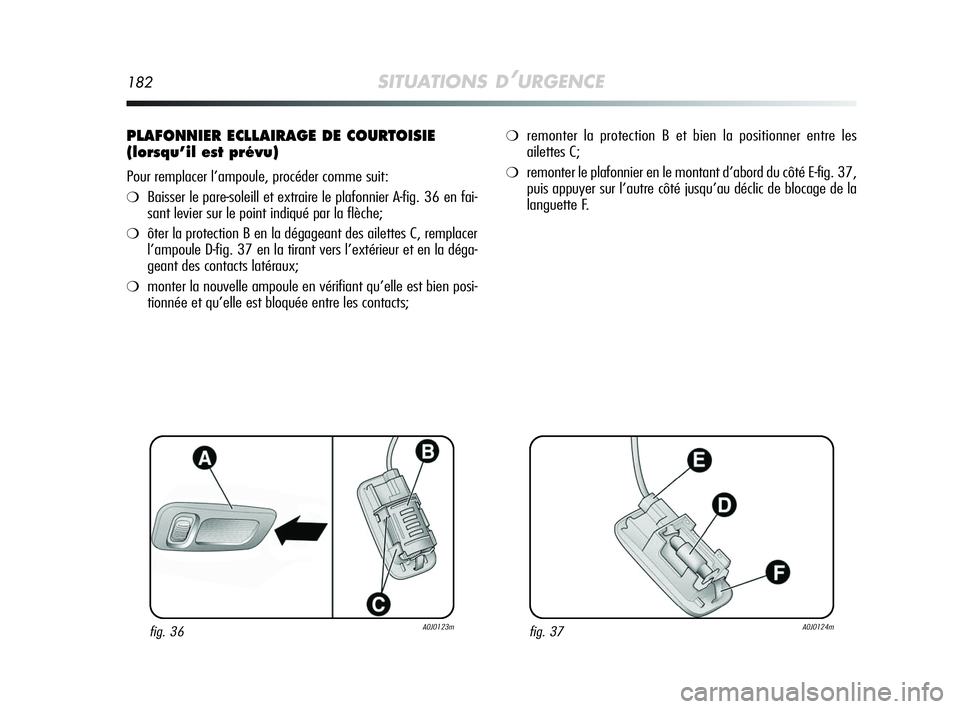

PLAFONNIER ECLLAIRAGE DE COURTOISIE
(lorsqu’il est prévu)
Pour remplacer l’ampoule, procéder comme suit:
❍Baisser le pare-soleill et extraire le plafonnier A-fig. 36 en fai-
sant levier sur le point indiqué par la flèche;
❍ôter la protection B en la dégageant des ailettes C, remplacer
l’ampoule D-fig. 37 en la tirant vers l’extérieur et en la déga-
geant des contacts latéraux;
❍monter la nouvelle ampoule en vérifiant qu’elle est bien posi-
tionnée et qu’elle est bloquée entre les contacts;
❍remonter la protection B et bien la positionner entre les
ailettes C;
❍remonter le plafonnier en le montant d’abord du côté E-fig. 37,
puis appuyer sur l’autre côté jusqu’au déclic de blocage de la
languette F.
fig. 36A0J0123mfig. 37A0J0124m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 182
Page 184 of 250

SITUATIONS D’URGENCE183
4

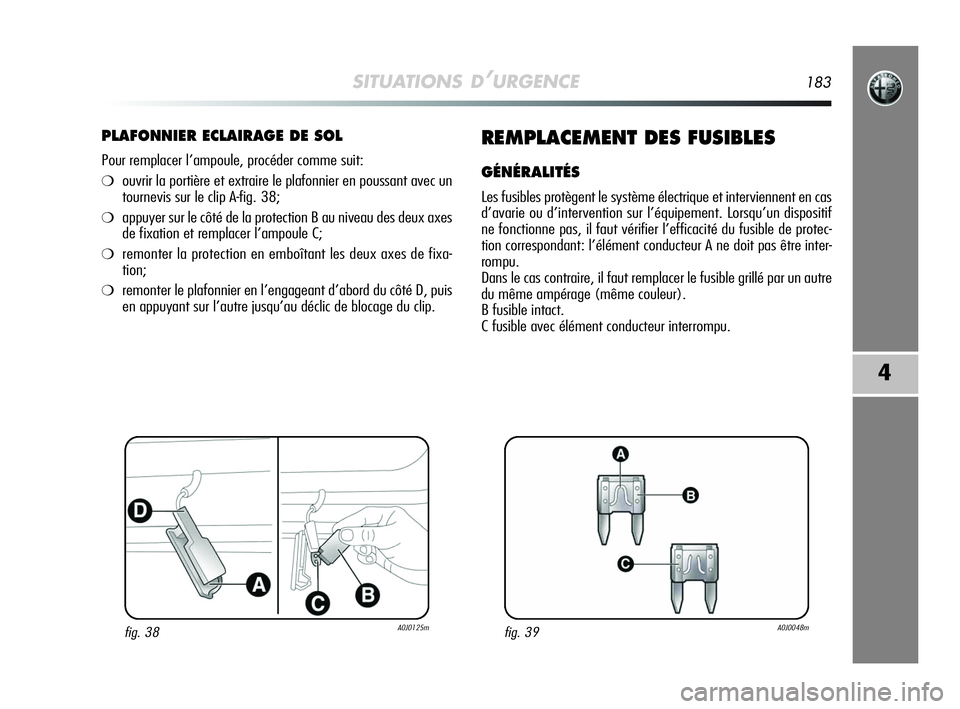

PLAFONNIER ECLAIRAGE DE SOL
Pour remplacer l’ampoule, procéder comme suit:
❍ouvrir la portière et extraire le plafonnier en poussant avec un
tournevis sur le clip A-fig. 38;
❍appuyer sur le côté de la protection B au niveau des deux axes
de fixation et remplacer l’ampoule C;
❍remonter la protection en emboîtant les deux axes de fixa-
tion;
❍remonter le plafonnier en l’engageant d’abord du côté D, puis
en appuyant sur l’autre jusqu’au déclic de blocage du clip.
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent en cas
d’avarie ou d’intervention sur l’équipement. Lorsqu’un dispositif
ne fonctionne pas, il faut vérifier l’efficacité du fusible de protec-
tion correspondant: l’élément conducteur A ne doit pas être inter-
rompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre
du même ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur interrompu.
fig. 39A0J0048mfig. 38A0J0125m
