184SITUATIONS D’URGENCE
Si le fusible grille à nouveau s’adresser aux Ser-
vices Agréés Alfa Romeo.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou un autre matériel de récupération.
Ne jamais remplacer un fusible par un autre ayant
un ampérage supérieur; DANGER D’INCENDIE.
Si un fusible général de protection intervient,
s’adresser aux Services Agréés Alfa Romeo.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir éteint et/ou dé-
branché tous les consommateurs.
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 184

SITUATIONS D’URGENCE185
4
fig. 41A0J0127m
En cas de lavage du compartiment moteur, veiller
à ne pas diriger le jet d’eau sur la centrale des fu-

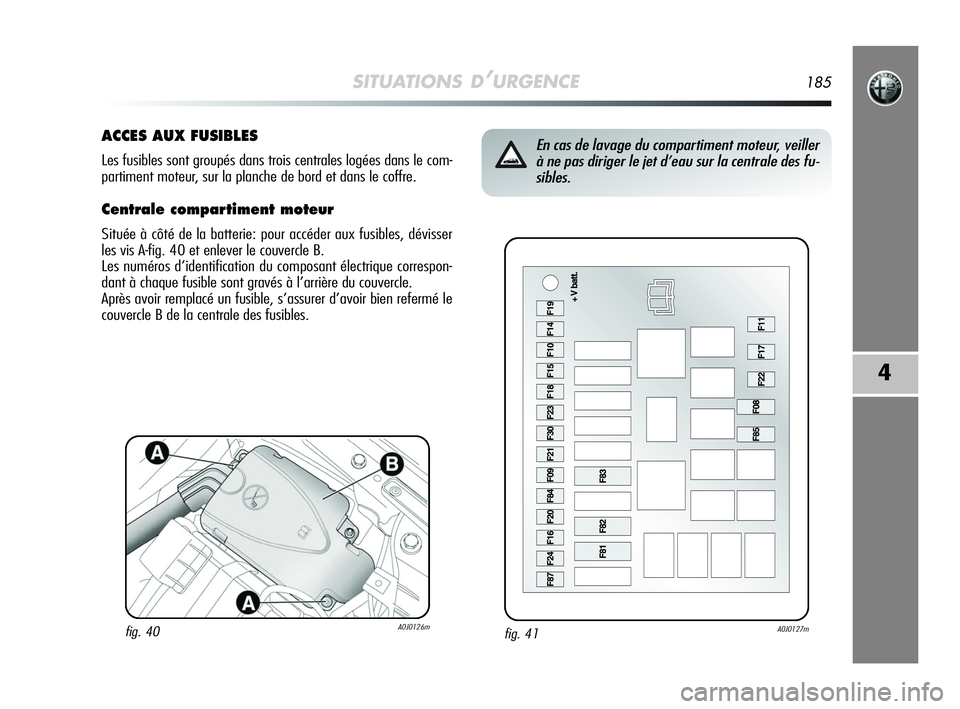

sibles.ACCES AUX FUSIBLES
Les fusibles sont groupés dans trois centrales logées dans le com-
partiment moteur, sur la planche de bord et dans le coffre.
Centrale compartiment moteur
Située à côté de la batterie: pour accéder aux fusibles, dévisser
les vis A-fig. 40 et enlever le couvercle B.
Les numéros d’identification du composant électrique correspon-
dant à chaque fusible sont gravés à l’arrière du couvercle.
Après avoir remplacé un fusible, s’assurer d’avoir bien refermé le
couvercle B de la centrale des fusibles.
fig. 40A0J0126m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 185

186SITUATIONS D’URGENCE

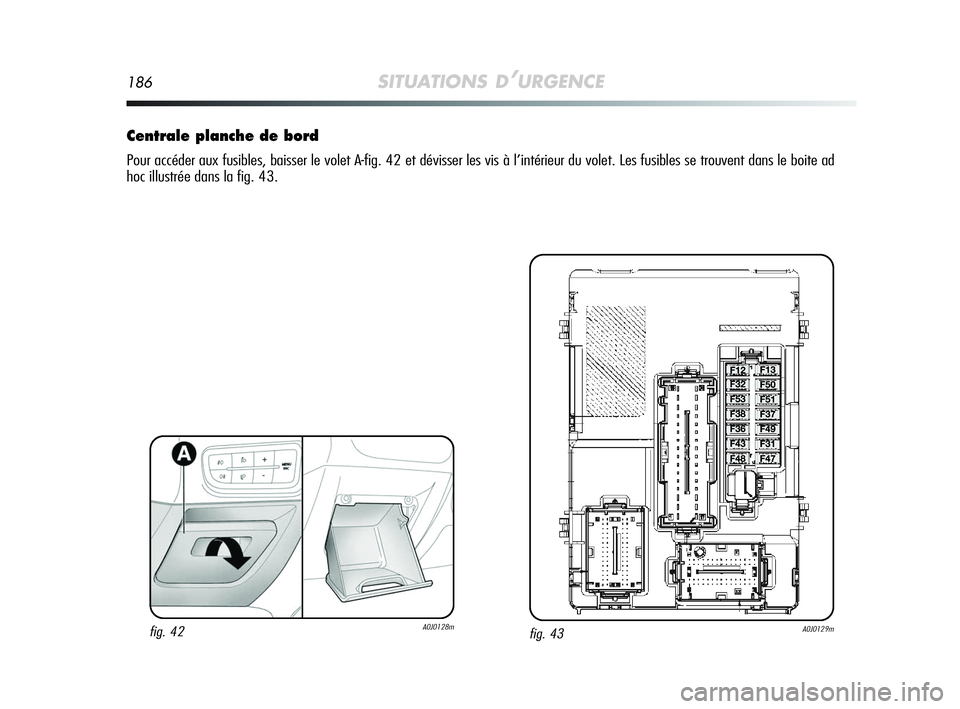

Centrale planche de bord
Pour accéder aux fusibles, baisser le volet A-fig. 42 et dévisser les vis à l’intérieur du volet. Les fusibles se trouvent dans le boite ad
hoc illustrée dans la fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 186

SITUATIONS D’URGENCE187
4

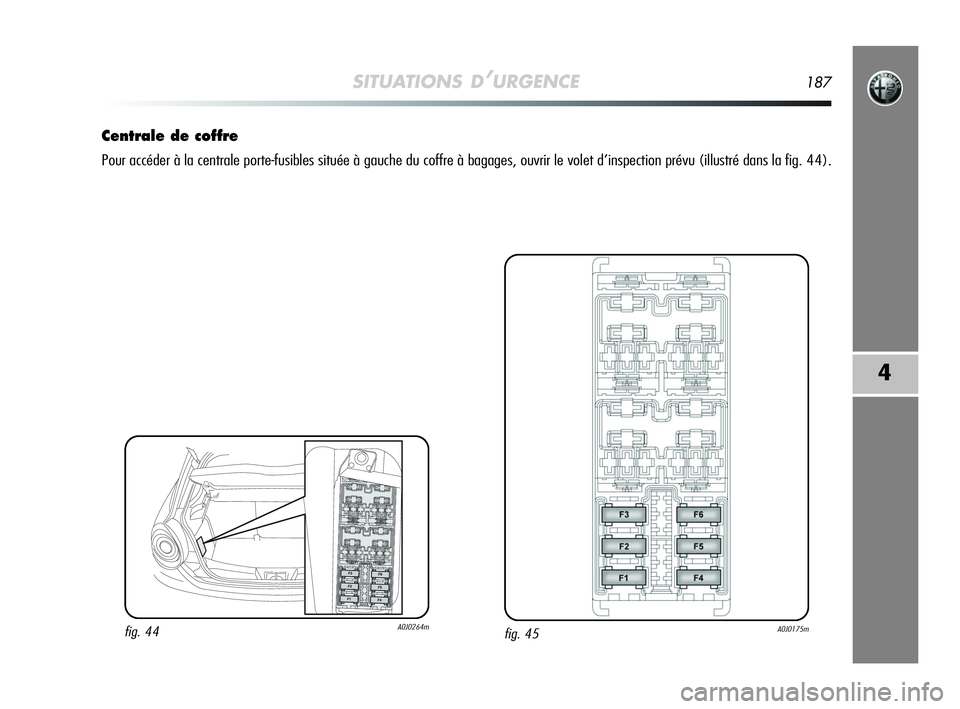

Centrale de coffre
Pour accéder à la centrale porte-fusibles située à gauche du coffre à bagages, ouvrir le volet d’inspection prévu (illustré dans la fig. 44).
fig. 45A0J0175mfig. 44A0J0264m


159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 187

188SITUATIONS D’URGENCE
F14
F12
F13
F12
F13
F30
F37
F51
F3241
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

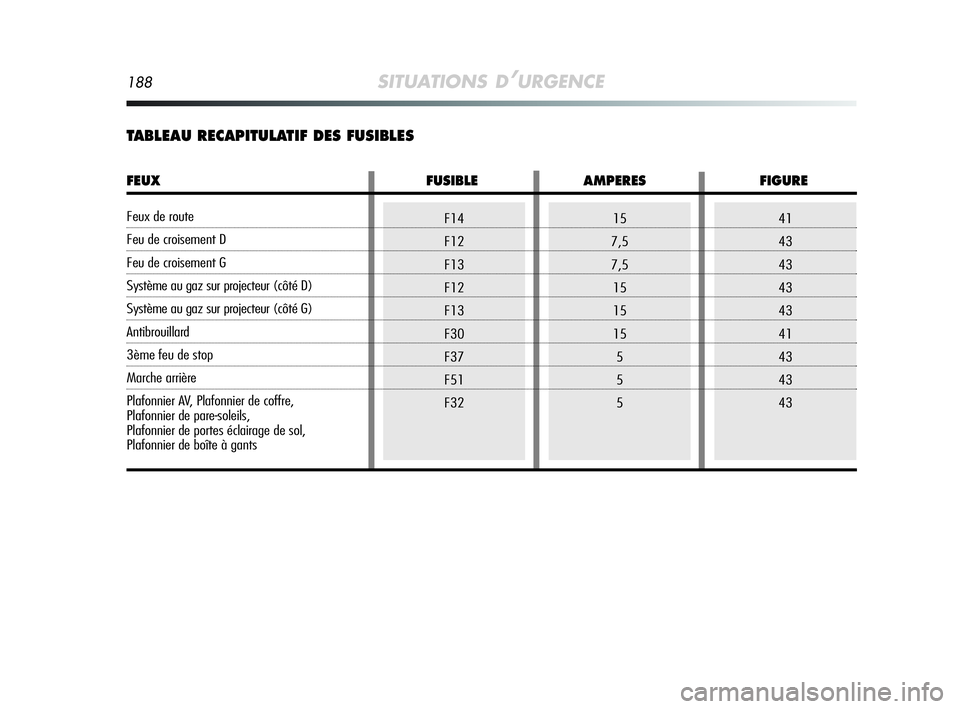

TABLEAU RECAPITULATIF DES FUSIBLES
FEUX FUSIBLE AMPERES FIGURE
Feux de route
Feu de croisement D
Feu de croisement G
Système au gaz sur projecteur (côté D)
Système au gaz sur projecteur (côté G)
Antibrouillard
3ème feu de stop
Marche arrière
Plafonnier AV, Plafonnier de coffre,
Plafonnier de pare-soleils,
Plafonnier de portes éclairage de sol,
Plafonnier de boîte à gants
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 188

SITUATIONS D’URGENCE189
4
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2215
20
15
10
7,5
30
5
10
5
7,5
30
15
15
20

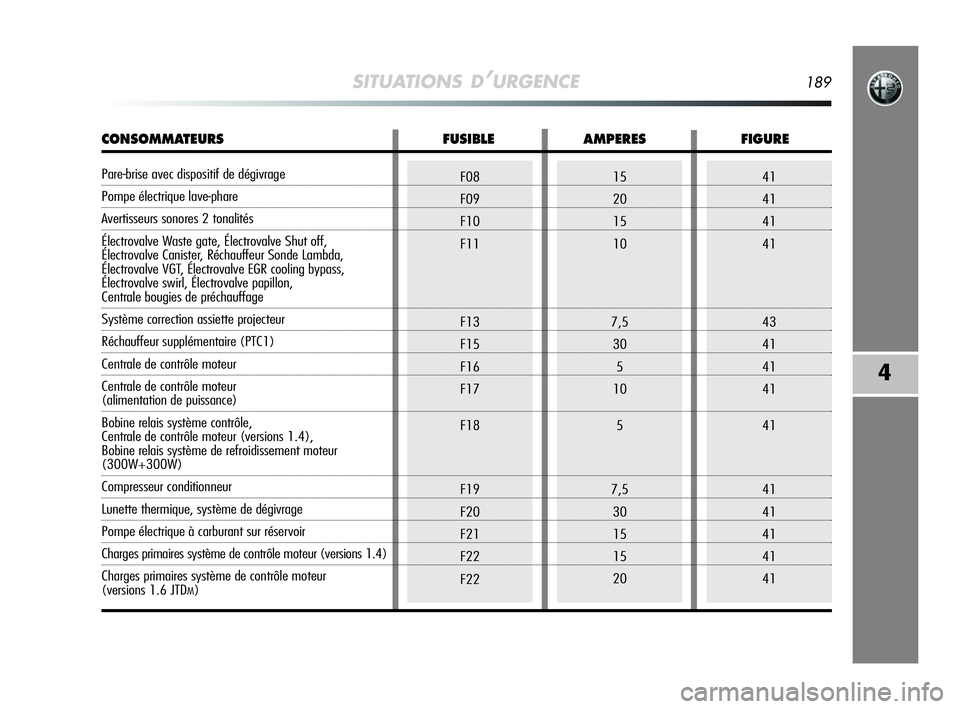

CONSOMMATEURS FUSIBLE AMPERES FIGURE
Pare-brise avec dispositif de dégivrage
Pompe électrique lave-phare
Avertisseurs sonores 2 tonalités
Électrovalve Waste gate, Électrovalve Shut off,
Électrovalve Canister, Réchauffeur Sonde Lambda,
Électrovalve VGT, Électrovalve EGR cooling bypass,
Électrovalve swirl, Électrovalve papillon,
Centrale bougies de préchauffage
Système correction assiette projecteur
Réchauffeur supplémentaire (PTC1)
Centrale de contrôle moteur
Centrale de contrôle moteur
(alimentation de puissance)
Bobine relais système contrôle,
Centrale de contrôle moteur (versions 1.4),
Bobine relais système de refroidissement moteur
(300W+300W)
Compresseur conditionneur
Lunette thermique, système de dégivrage
Pompe électrique à carburant sur réservoir
Charges primaires système de contrôle moteur (versions 1.4)
Charges primaires système de contrôle moteur
(versions 1.6 JTDM)
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 189

190SITUATIONS D’URGENCE
F23
F24
F31
F36
F37
F38
F43
F47
F4820
5
5
10
5
15
20
20
2041
41
43
43
43
43
43
43
43

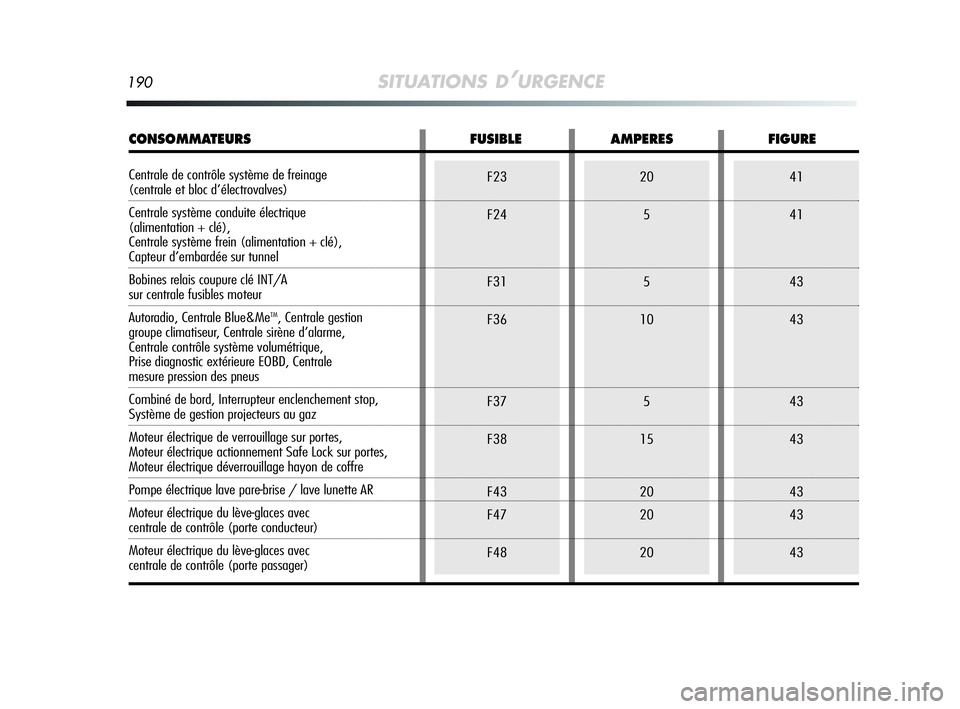

CONSOMMATEURS FUSIBLE AMPERES FIGURE
Centrale de contrôle système de freinage(centrale et bloc d’électrovalves)
Centrale système conduite électrique
(alimentation + clé),
Centrale système frein (alimentation + clé),
Capteur d’embardée sur tunnel
Bobines relais coupure clé INT/A
sur centrale fusibles moteur
Autoradio, Centrale Blue&Me
TM, Centrale gestion
groupe climatiseur, Centrale sirène d’alarme,
Centrale contrôle système volumétrique,
Prise diagnostic extérieure EOBD, Centrale
mesure pression des pneus
Combiné de bord, Interrupteur enclenchement stop,
Système de gestion projecteurs au gaz
Moteur électrique de verrouillage sur portes,
Moteur électrique actionnement Safe Lock sur portes,
Moteur électrique déverrouillage hayon de coffre
Pompe électrique lave pare-brise / lave lunette AR
Moteur électrique du lève-glaces avec
centrale de contrôle (porte conducteur)
Moteur électrique du lève-glaces avec
centrale de contrôle (porte passager)
159-196 Alfa MiTo FR 12-11-2008 15:34 Pagina 190

SITUATIONS D’URGENCE191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20

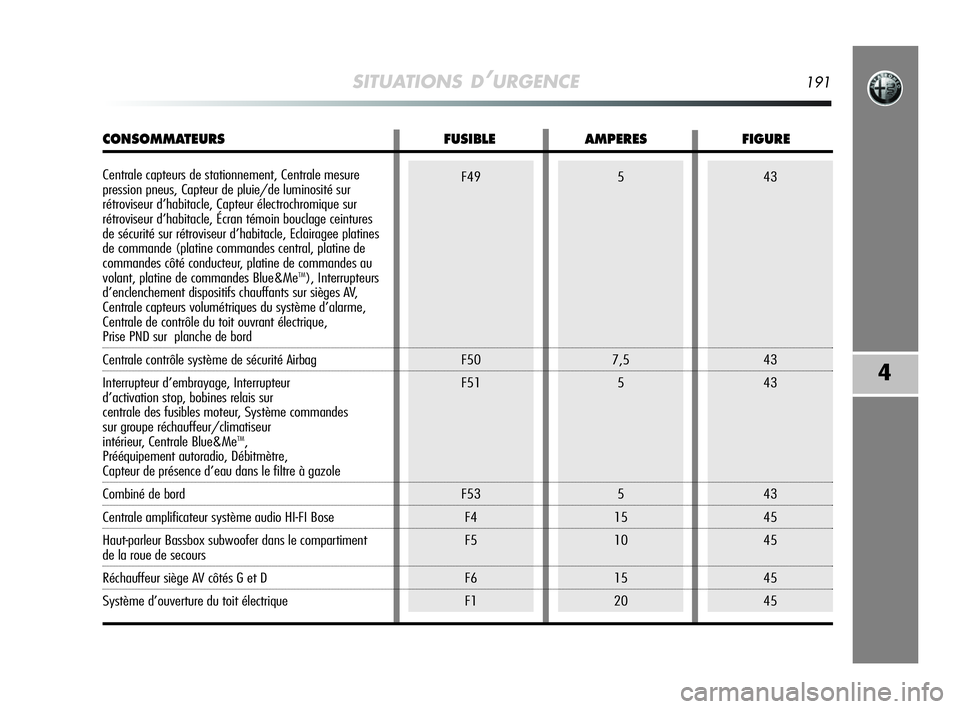

CONSOMMATEURS FUSIBLE AMPERES FIGURE
Centrale capteurs de stationnement, Centrale mesure
pression pneus, Capteur de pluie/de luminosité sur
rétroviseur d’habitacle, Capteur électrochromique sur
rétroviseur d’habitacle, Écran témoin bouclage ceintures
de sécurité sur rétroviseur d’habitacle, Eclairagee platines
de commande (platine commandes central, platine de
commandes côté conducteur, platine de commandes au
volant, platine de commandes Blue&Me
TM), Interrupteurs
d’enclenchement dispositifs chauffants sur sièges AV,
Centrale capteurs volumétriques du système d’alarme,
Centrale de contrôle du toit ouvrant électrique,
Prise PND sur planche de bord
Centrale contrôle système de sécurité Airbag
Interrupteur d’embrayage, Interrupteur
d’activation stop, bobines relais sur
centrale des fusibles moteur, Système commandes
sur groupe réchauffeur/climatiseur
intérieur, Centrale Blue&Me
TM,
Prééquipement autoradio, Débitmètre,
Capteur de présence d’eau dans le filtre à gazole
Combiné de bord
Centrale amplificateur système audio HI-FI Bose
Haut-parleur Bassbox subwoofer dans le compartiment
de la roue de secours
Réchauffeur siège AV côtés G et D
Système d’ouverture du toit électrique
