2009 Alfa Romeo MiTo Notice d'entretien (in French)

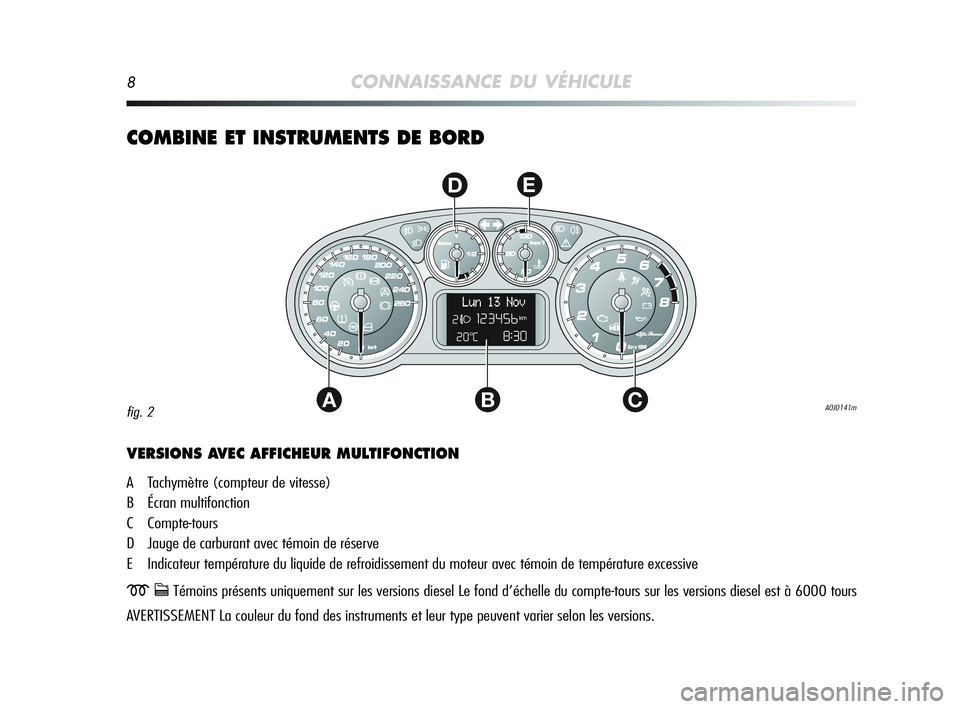

8CONNAISSANCE DU VÉHICULE
COMBINE ET INSTRUMENTS DE BORD
AC
DE
B
VERSIONS AVEC AFFICHEUR MULTIFONCTION
A Tachymètre (compteur de vitesse)
B Écran multifonction
C Compte-tours
D Jauge de carburant avec témoin de réserve
E Indicateur température du liquide de refroidissement du moteur avec témoin de température excessive
mcTémoins présents uniquement sur les versions diesel Le fond d’échelle du compte-tours sur les versions diesel est à 6000 tours
AVERTISSEMENT La couleur du fond des instruments et leur type peuvent varier selon les versions.
A0J0141mfig. 2
001-126 Alfa MiTo FR 13-11-2008 10:05 Pagina 8

CONNAISSANCE DU VÉHICULE9
1
AC
DE
B
VERSIONS AVEC AFFICHEUR MULTIFONCTION RECONFIGURABLE
A Tachymètre (compteur de vitesse)
B Écran multifonction reconfigurable
C Compte-tours
D Jauge de carburant avec témoin de réserve
E Indicateur température du liquide de refroidissement du moteur avec témoin de température excessive
mcTémoins présents uniquement sur les versions diesel Le fond d’échelle du compte-tours sur les versions diesel est à 6000 tours
AVERTISSEMENT La couleur du fond des instruments et leur type peuvent varier selon les versions.
A0J0002mfig. 3
001-126 Alfa MiTo FR 13-11-2008 10:05 Pagina 9

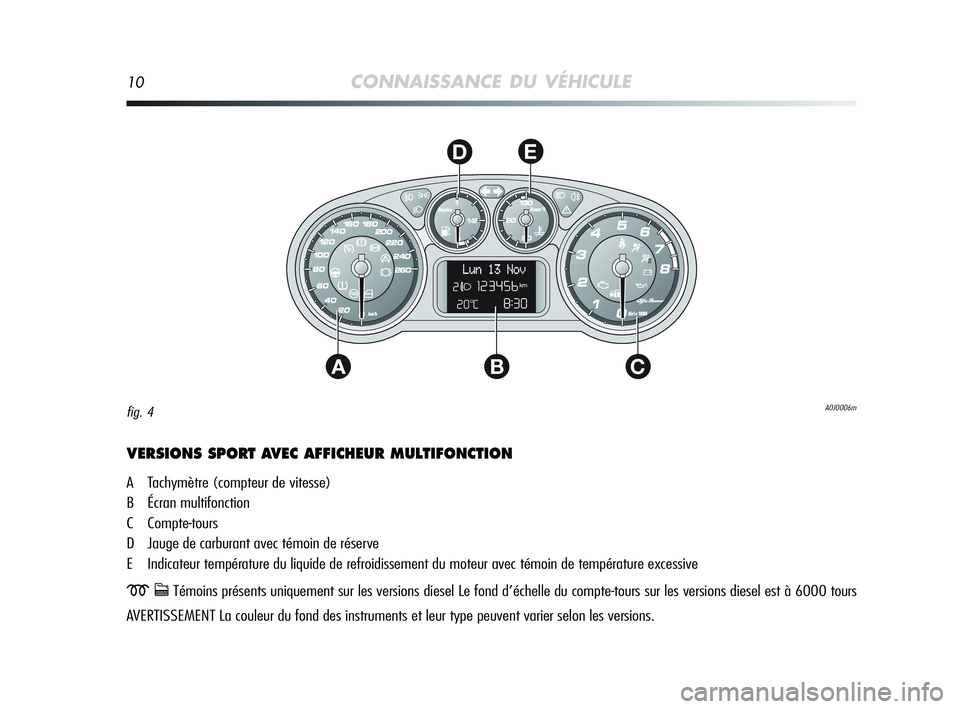

10CONNAISSANCE DU VÉHICULE
AC
DE
B
VERSIONS SPORT AVEC AFFICHEUR MULTIFONCTION
A Tachymètre (compteur de vitesse)
B Écran multifonction
C Compte-tours
D Jauge de carburant avec témoin de réserve
E Indicateur température du liquide de refroidissement du moteur avec témoin de température excessive
mcTémoins présents uniquement sur les versions diesel Le fond d’échelle du compte-tours sur les versions diesel est à 6000 tours
AVERTISSEMENT La couleur du fond des instruments et leur type peuvent varier selon les versions.
A0J0006mfig. 4
001-126 Alfa MiTo FR 13-11-2008 10:05 Pagina 10

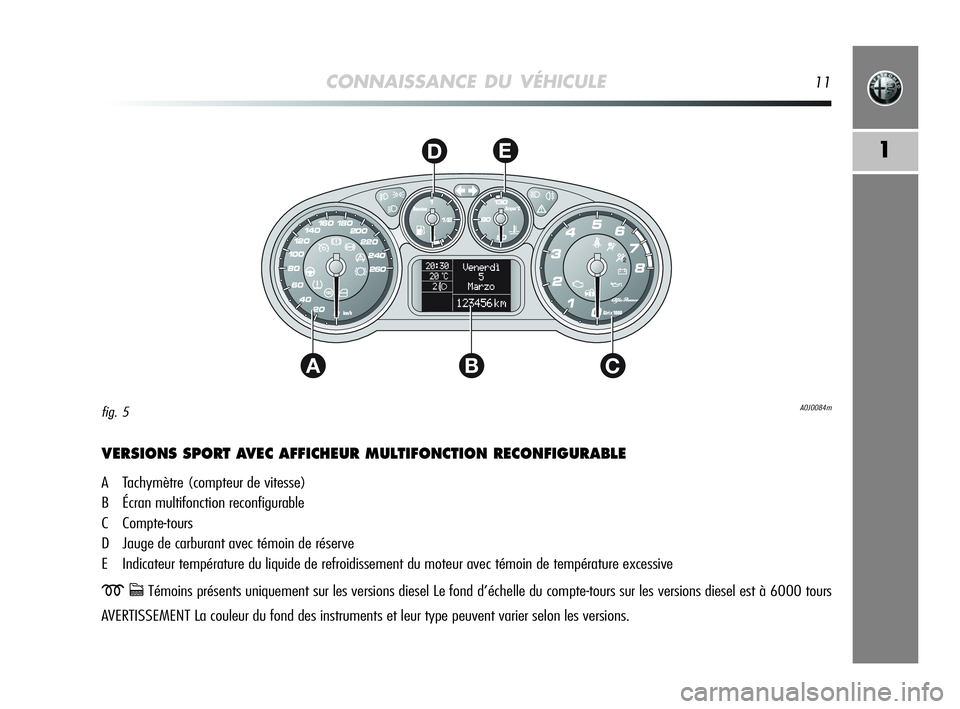

CONNAISSANCE DU VÉHICULE11
1
AC
DE
B
VERSIONS SPORT AVEC AFFICHEUR MULTIFONCTION RECONFIGURABLE
A Tachymètre (compteur de vitesse)
B Écran multifonction reconfigurable
C Compte-tours
D Jauge de carburant avec témoin de réserve
E Indicateur température du liquide de refroidissement du moteur avec témoin de température excessive
mcTémoins présents uniquement sur les versions diesel Le fond d’échelle du compte-tours sur les versions diesel est à 6000 tours
AVERTISSEMENT La couleur du fond des instruments et leur type peuvent varier selon les versions.
A0J0084mfig. 5
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 11

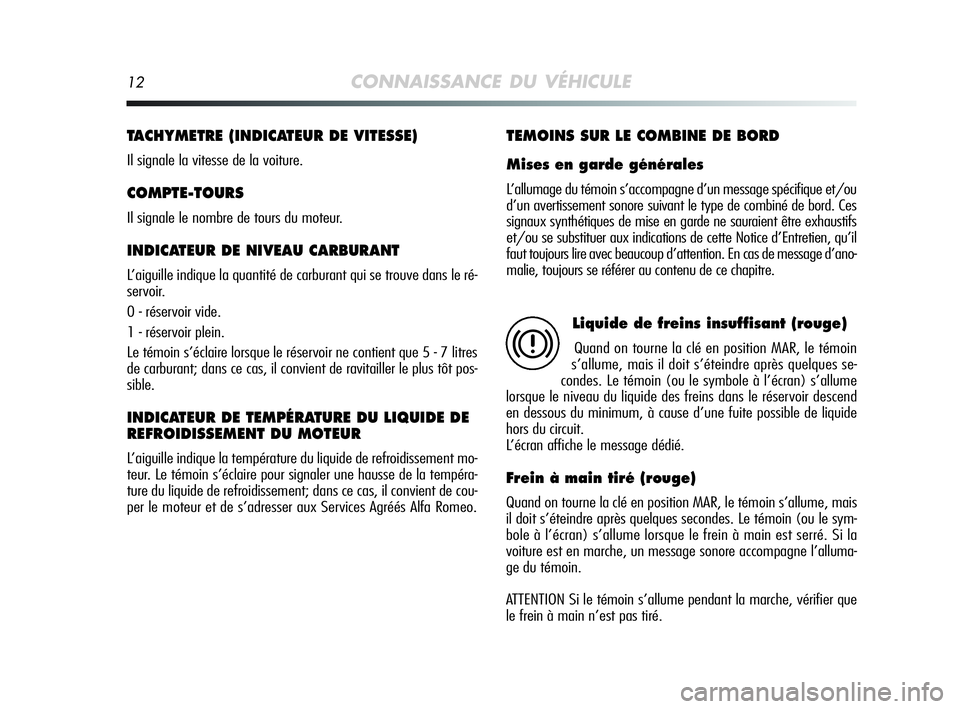

12CONNAISSANCE DU VÉHICULE
TACHYMETRE (INDICATEUR DE VITESSE)
Il signale la vitesse de la voiture.
COMPTE-TOURS
Il signale le nombre de tours du moteur.
INDICATEUR DE NIVEAU CARBURANT
L’aiguille indique la quantité de carburant qui se trouve dans le ré-
servoir.
0 - réservoir vide.
1 - réservoir plein.
Le témoin s’éclaire lorsque le réservoir ne contient que 5 - 7 litres
de carburant; dans ce cas, il convient de ravitailler le plus tôt pos-
sible.
INDICATEUR DE TEMPÉRATURE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
L’aiguille indique la température du liquide de refroidissement mo-
teur. Le témoin s’éclaire pour signaler une hausse de la tempéra-
ture du liquide de refroidissement; dans ce cas, il convient de cou-
per le moteur et de s’adresser aux Services Agréés Alfa Romeo.
TEMOINS SUR LE COMBINE DE BORD
Mises en garde générales
L’allumage du témoin s’accompagne d’un message spécifique et/ou
d’un avertissement sonore suivant le type de combiné de bord. Ces
signaux synthétiques de mise en garde ne sauraient être exhaustifs
et/ou se substituer aux indications de cette Notice d’Entretien, qu’il
faut toujours lire avec beaucoup d’attention. En cas de message d’ano-
malie, toujours se référer au contenu de ce chapitre.
Liquide de freins insuffisant (rouge)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques se-
condes. Le témoin (ou le symbole à l’écran) s’allume
lorsque le niveau du liquide des freins dans le réservoir descend
en dessous du minimum, à cause d’une fuite possible de liquide
hors du circuit.
L’écran affiche le message dédié.
Frein à main tiré (rouge)
Quand on tourne la clé en position MAR, le témoin s’allume, mais
il doit s’éteindre après quelques secondes. Le témoin (ou le sym-
bole à l’écran) s’allume lorsque le frein à main est serré. Si la
voiture est en marche, un message sonore accompagne l’alluma-
ge du témoin.
ATTENTION Si le témoin s’allume pendant la marche, vérifier que
le frein à main n’est pas tiré.
x
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 12

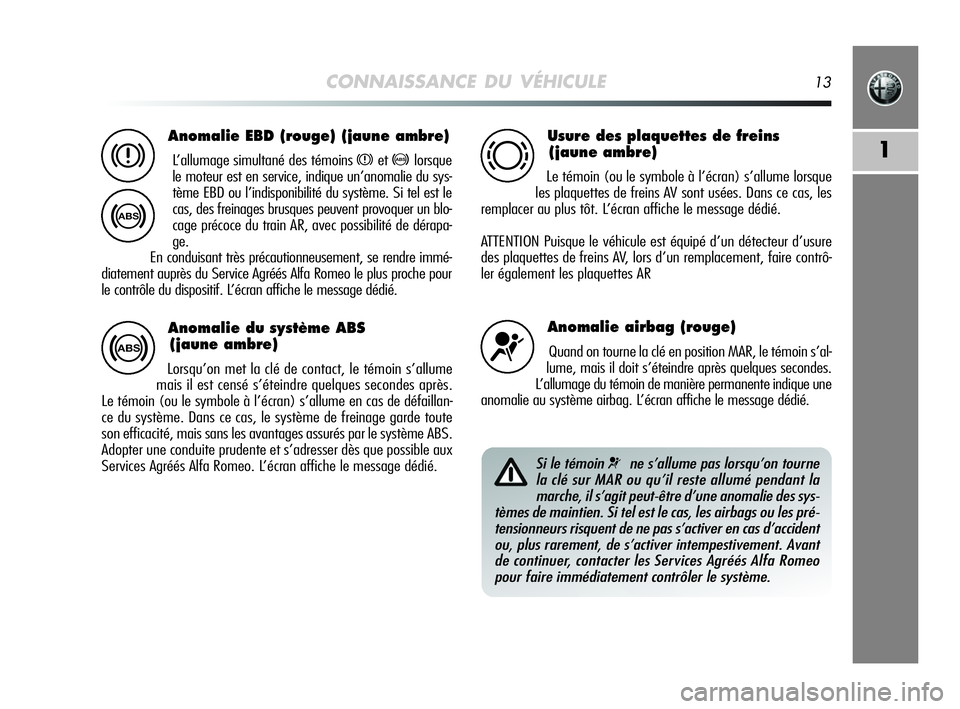

CONNAISSANCE DU VÉHICULE13
1
Anomalie EBD (rouge) (jaune ambre)
L’allumage simultané des témoins xet>lorsque
le moteur est en service, indique un’anomalie du sys-
tème EBD ou l’indisponibilité du système. Si tel est le
cas, des freinages brusques peuvent provoquer un blo-
cage précoce du train AR, avec possibilité de dérapa-
ge.
En conduisant très précautionneusement, se rendre immé-
diatement auprès du Service Agréés Alfa Romeo le plus proche pour
le contrôle du dispositif. L’écran affiche le message dédié.x
>
Usure des plaquettes de freins
(jaune ambre)
Le témoin (ou le symbole à l’écran) s’allume lorsque
les plaquettes de freins AV sont usées. Dans ce cas, les
remplacer au plus tôt. L’écran affiche le message dédié.
ATTENTION Puisque le véhicule est équipé d’un détecteur d’usure
des plaquettes de freins AV, lors d’un remplacement, faire contrô-
ler également les plaquettes ARd
Anomalie du système ABS
(jaune ambre)
Lorsqu’on met la clé de contact, le témoin s’allume
mais il est censé s’éteindre quelques secondes après.
Le témoin (ou le symbole à l’écran) s’allume en cas de défaillan-
ce du système. Dans ce cas, le système de freinage garde toute
son efficacité, mais sans les avantages assurés par le système ABS.
Adopter une conduite prudente et s’adresser dès que possible aux
Services Agréés Alfa Romeo. L’écran affiche le message dédié.>
Anomalie airbag (rouge)
Quand on tourne la clé en position MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes.
L’allumage du témoin de manière permanente indique une
anomalie au système airbag. L’écran affiche le message dédié.¬
Si le témoin ¬ne s’allume pas lorsqu’on tourne
la clé sur MAR ou qu’il reste allumé pendant la
marche, il s’agit peut-être d’une anomalie des sys-
tèmes de maintien. Si tel est le cas, les airbags ou les pré-
tensionneurs risquent de ne pas s’activer en cas d’accident
ou, plus rarement, de s’activer intempestivement. Avant
de continuer, contacter les Services Agréés Alfa Romeo
pour faire immédiatement contrôler le système.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 13

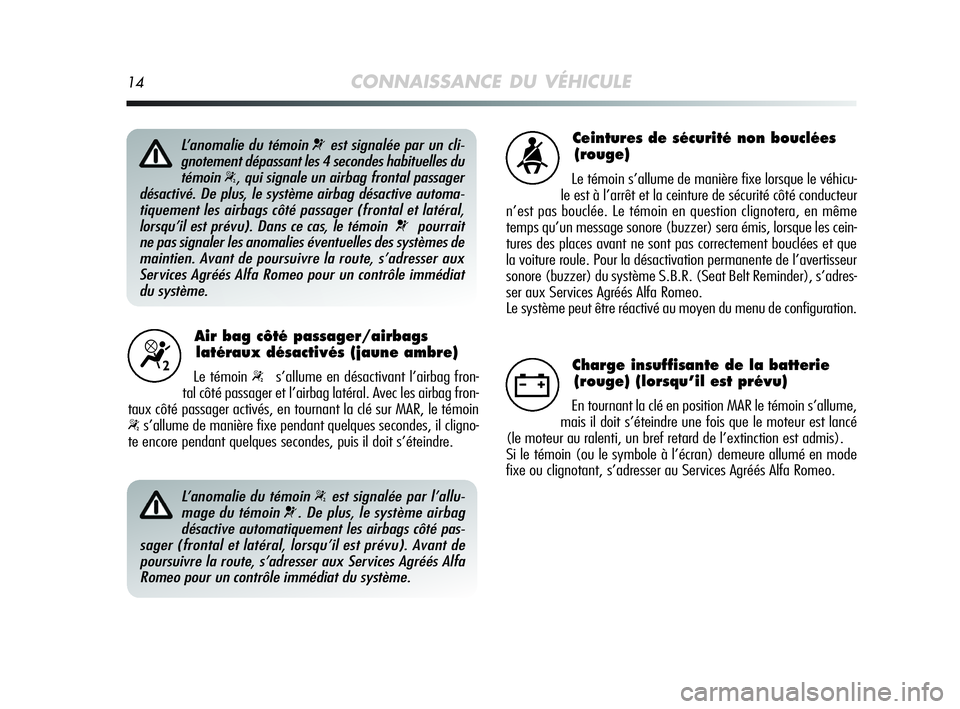

14CONNAISSANCE DU VÉHICULE
Air bag côté passager/airbags
latéraux désactivés (jaune ambre)
Le témoin “s’allume en désactivant l’airbag fron-
tal côté passager et l’airbag latéral. Avec les airbag fron-
taux côté passager activés, en tournant la clé sur MAR, le témoin
“s’allume de manière fixe pendant quelques secondes, il cligno-
te encore pendant quelques secondes, puis il doit s’éteindre.
“
L’anomalie du témoin “est signalée par l’allu-
mage du témoin
¬. De plus, le système airbag
désactive automatiquement les airbags côté pas-
sager (frontal et latéral, lorsqu’il est prévu). Avant de
poursuivre la route, s’adresser aux Services Agréés Alfa
Romeo pour un contrôle immédiat du système.
Ceintures de sécurité non bouclées
(rouge)
Le témoin s’allume de manière fixe lorsque le véhicu-
le est à l’arrêt et la ceinture de sécurité côté conducteur
n’est pas bouclée. Le témoin en question clignotera, en même
temps qu’un message sonore (buzzer) sera émis, lorsque les cein-
tures des places avant ne sont pas correctement bouclées et que
la voiture roule. Pour la désactivation permanente de l’avertisseur
sonore (buzzer) du système S.B.R. (Seat Belt Reminder), s’adres-
ser aux Services Agréés Alfa Romeo.
Le système peut être réactivé au moyen du menu de configuration.<
Charge insuffisante de la batterie
(rouge) (lorsqu’il est prévu)
En tournant la clé en position MAR le témoin s’allume,
mais il doit s’éteindre une fois que le moteur est lancé
(le moteur au ralenti, un bref retard de l’extinction est admis).
Si le témoin (ou le symbole à l’écran) demeure allumé en mode
fixe ou clignotant, s’adresser au Services Agréés Alfa Romeo.w
L’anomalie du témoin ¬est signalée par un cli-
gnotement dépassant les 4 secondes habituelles du
témoin
“, qui signale un airbag frontal passager
désactivé. De plus, le système airbag désactive automa-
tiquement les airbags côté passager (frontal et latéral,
lorsqu’il est prévu). Dans ce cas, le témoin
¬pourrait
ne pas signaler les anomalies éventuelles des systèmes de
maintien. Avant de poursuivre la route, s’adresser aux
Services Agréés Alfa Romeo pour un contrôle immédiat
du système.
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 14

CONNAISSANCE DU VÉHICULE15
1
Pression de l’huile moteur
insuffisante (rouge)
En tournant la clé en position MAR le témoin
s’allume, mais il doit s’éteindre une fois le moteur lan-
cé. Un bref retard de l’extinction est admis. Dans le cas de pres-
sion d’huile du moteur insuffisante (témoin allumé fixe) l’écran af-
fiche le message dédié.
Huile dégradée (versions Diesel)
Le témoin clignote lorsque le système détecte une dégradation de
l’huile du moteur.
Après la première signalisation, à chaque démarrage du moteur,
le témoin
vclignotera encore cycliquement tous les trois mi-
nutes à intervalles de témoin OFF de 5 secondes, jusqu’à la vi-
dange de l’huile.
v
Si le témoin vclignote, s’adresser immédia-
tement au Services Agréés Alfa Romeo pour pro-
céder à la vidange de l’huile moteur et à l’extinc-
tion du témoin correspondant au combiné de bord. Le non-
respect de cette mesure est susceptible de compromettre
la validité de la garantie.
Anomalie de la direction assistée
électrique (rouge)
Quand on tourne la clé en position MAR, le témoin s’al-
lume, mais il doit s’éteindre après quelques secondes.
Si le témoin (ou le symbole à l’écran) reste allumé, on ne pourra
pas compter sur la direction assistée électrique et l’effort sur le
volant augmentera sensiblement même si l’on pourra toujours bra-
quer. Dans ce cas, s’adresser aux Services Agréés Alfa Romeo.
L’écran affiche le message dédié.g
001-126 Alfa MiTo FR 13-11-2008 10:06 Pagina 15
