2009.5 Peugeot 308 SW BL Manuale del proprietario (in Italian)

11
i
i
197
INFORMAZIONI PRATICHE

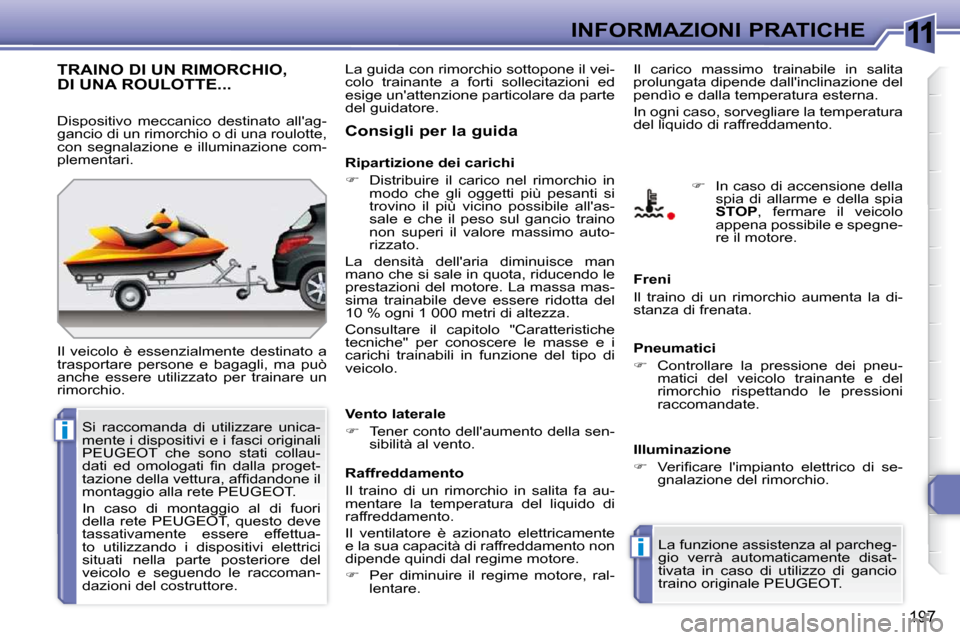

TRAINO DI UN RIMORCHIO,DI UNA ROULOTTE...
Il veicolo è essenzialmente destinato a
trasportare persone e bagagli, ma può
anche essere utilizzato per trainare un
rimorchio. Consigli per la guida
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.
Vento laterale

 Tener conto dell'aumento della sen-
sibilità al vento.
Raffreddamento
Il traino di un rimorchio in salita fa au-
mentare la temperatura del liquido di
raffreddamento.
Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.

 Per diminuire il regime motore, ral-
lentare. Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Pneumatici

 Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.
Illuminazione

 Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheg-
gio verrà automaticamente disat-
tivata in caso di utilizzo di gancio
traino originale PEUGEOT.
 In caso di accensione della
spia di allarme e della spia

STOP , fermare il veicolo
appena possibile e spegne-
re il motore.
Dispositivo meccanico destinato all'ag-
gancio di un rimorchio o di una roulotte,
con segnalazione e illuminazione com-
plementari.
Ripartizione dei carichi

 Distribuire il carico nel rimorchio in
modo che gli oggetti più pesanti si
trovino il più vicino possibile all'as-
sale e che il peso sul gancio traino
non superi il valore massimo auto-
rizzato.
La densità dell'aria diminuisce man
mano che si sale in quota, riducendo le
prestazioni del motore. La massa mas-
sima trainabile deve essere ridotta del
10 % ogni 1 000 metri di altezza.
Consultare il capitolo "Caratteristiche
tecniche" per conoscere le masse e i
carichi trainabili in funzione del tipo di
veicolo.
La guida con rimorchio sottopone il vei-
colo trainante a forti sollecitazioni ed
esige un'attenzione particolare da parte
del guidatore.
Si raccomanda di utilizzare unica-
mente i dispositivi e i fasci originali
PEUGEOT che sono stati collau-
dati ed omologati fi n dalla proget-
tazione della vettura, affi dandone il
montaggio alla rete PEUGEOT.
In caso di montaggio al di fuori
della rete PEUGEOT, questo deve
tassativamente essere effettua-
to utilizzando i dispositivi elettrici
situati nella parte posteriore del
veicolo e seguendo le raccoman-
dazioni del costruttore.

11
ii
INFORMAZIONI PRATICHE

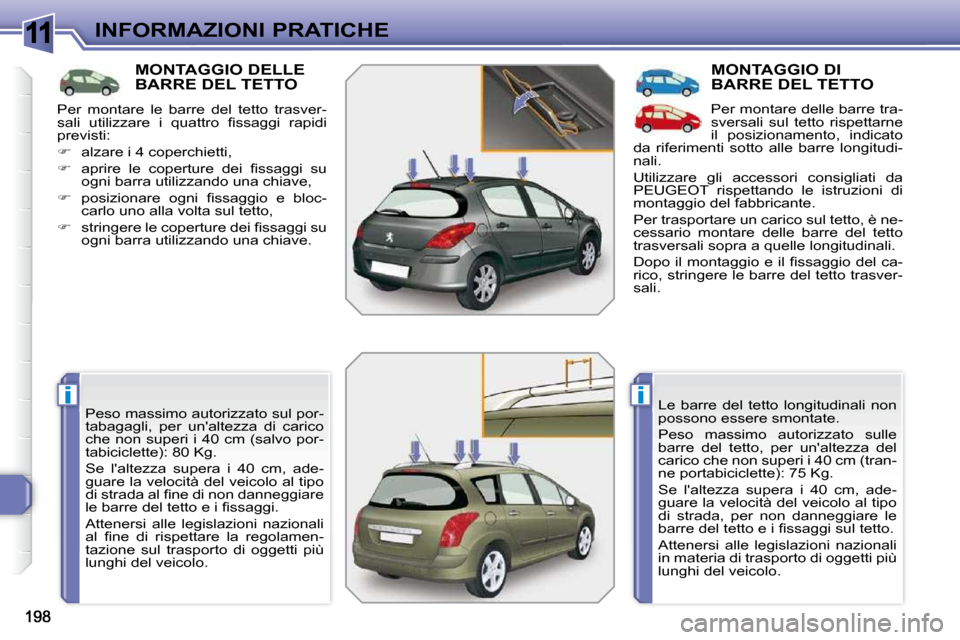

MONTAGGIO DELLE BARRE DEL TETTO
Peso massimo autorizzato sul por-
tabagagli, per un'altezza di carico
che non superi i 40 cm (salvo por-
tabiciclette): 80 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada al fi ne di non danneggiare
le barre del tetto e i fi ssaggi.
Attenersi alle legislazioni nazionali
al fi ne di rispettare la regolamen-
tazione sul trasporto di oggetti più
lunghi del veicolo.
MONTAGGIO DI BARRE DEL TETTO
Per montare delle barre tra-
sversali sul tetto rispettarne
il posizionamento, indicato
da riferimenti sotto alle barre longitudi-
nali.
Utilizzare gli accessori consigliati da
PEUGEOT rispettando le istruzioni di
montaggio del fabbricante.
Per trasportare un carico sul tetto, è ne-
cessario montare delle barre del tetto
trasversali sopra a quelle longitudinali.
Dopo il montaggio e il fi ssaggio del ca-
rico, stringere le barre del tetto trasver-
sali.
Le barre del tetto longitudinali non
possono essere smontate.
Peso massimo autorizzato sulle
barre del tetto, per un'altezza del
carico che non superi i 40 cm (tran-
ne portabiciclette): 75 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada, per non danneggiare le
barre del tetto e i fi ssaggi sul tetto.
Attenersi alle legislazioni nazionali
in materia di trasporto di oggetti più
lunghi del veicolo.
Per montare le barre del tetto trasver-
sali utilizzare i quattro fi ssaggi rapidi
previsti:

 alzare i 4 coperchietti,

 aprire le coperture dei fi ssaggi su
ogni barra utilizzando una chiave,

 posizionare ogni fi ssaggio e bloc-
carlo uno alla volta sul tetto,

 stringere le coperture dei fi ssaggi su
ogni barra utilizzando una chiave.

11
i
199
INFORMAZIONI PRATICHE

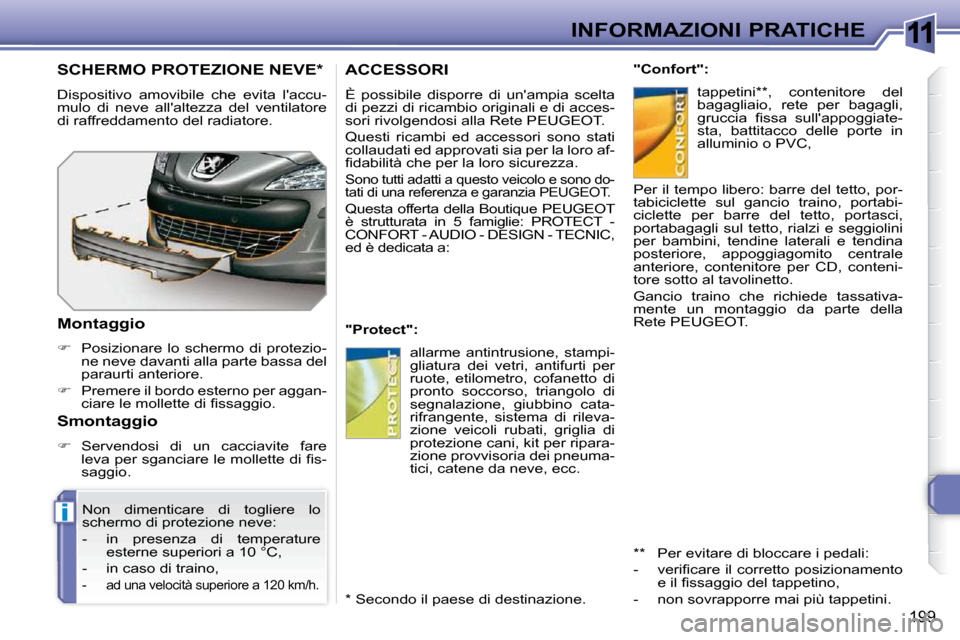

ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla Rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi dabilità che per la loro sicurezza.
Sono tutti adatti a questo veicolo e sono do-
tati di una referenza e garanzia PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitore del
bagagliaio, rete per bagagli,
gruccia fi ssa sull'appoggiate-
sta, battitacco delle porte in
alluminio o PVC,
allarme antintrusione, stampi-
gliatura dei vetri, antifurti per
ruote, etilometro, cofanetto di
pronto soccorso, triangolo di
segnalazione, giubbino cata-
rifrangente, sistema di rileva-
zione veicoli rubati, griglia di
protezione cani, kit per ripara-
zione provvisoria dei pneuma-
tici, catene da neve, ecc. Per il tempo libero: barre del tetto, por-
tabiciclette sul gancio traino, portabi-
ciclette per barre del tetto, portasci,
portabagagli sul tetto, rialzi e seggiolini
per bambini, tendine laterali e tendina
posteriore, appoggiagomito centrale
anteriore, contenitore per CD, conteni-
tore sotto al tavolinetto.
Gancio traino che richiede tassativa-
mente un montaggio da parte della
Rete PEUGEOT.
** Per evitare di bloccare i pedali:
- verifi care il corretto posizionamento
e il fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio.
* Secondo il paese di destinazione.

11
i
199
INFORMAZIONI PRATICHE
ACCESSORI
È possibile disporre di un'ampia scelta
di pezzi di ricambio originali e di acces-
sori rivolgendosi alla Rete PEUGEOT.
Questi ricambi ed accessori sono stati
collaudati ed approvati sia per la loro af-
fi dabilità che per la loro sicurezza.
Sono tutti adatti a questo veicolo e sono do-
tati di una referenza e garanzia PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata in 5 famiglie: PROTECT -
CONFORT - AUDIO - DESIGN - TECNIC,
ed è dedicata a:
"Protect": "Confort":
tappetini ** , contenitore del
bagagliaio, rete per bagagli,
gruccia fi ssa sull'appoggiate-
sta, battitacco delle porte in
alluminio o PVC,
allarme antintrusione, stampi-
gliatura dei vetri, antifurti per
ruote, etilometro, cofanetto di
pronto soccorso, triangolo di
segnalazione, giubbino cata-
rifrangente, sistema di rileva-
zione veicoli rubati, griglia di
protezione cani, kit per ripara-
zione provvisoria dei pneuma-
tici, catene da neve, ecc. Per il tempo libero: barre del tetto, por-
tabiciclette sul gancio traino, portabi-
ciclette per barre del tetto, portasci,
portabagagli sul tetto, rialzi e seggiolini
per bambini, tendine laterali e tendina
posteriore, appoggiagomito centrale
anteriore, contenitore per CD, conteni-
tore sotto al tavolinetto.
Gancio traino che richiede tassativa-
mente un montaggio da parte della
Rete PEUGEOT.
** Per evitare di bloccare i pedali:
- verifi care il corretto posizionamento
e il fi ssaggio del tappetino,
- non sovrapporre mai più tappetini.
SCHERMO PROTEZIONE NEVE *
Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.
Montaggio

 Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

 Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.
Non dimenticare di togliere lo
schermo di protezione neve:
- in presenza di temperature esterne superiori a 10 °C,
- in caso di traino,
- ad una velocità superiore a 120 km/h.
Smontaggio

 Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio.
* Secondo il paese di destinazione.

11
!
i
i
200

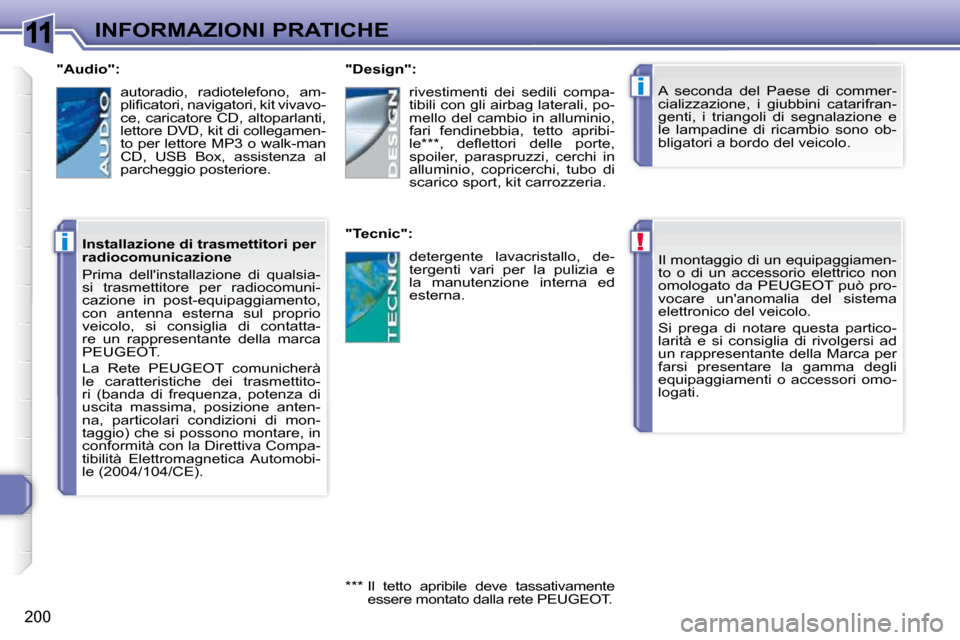

INFORMAZIONI PRATICHE Il montaggio di un equipaggiamen-
to o di un accessorio elettrico non
omologato da PEUGEOT può pro-
vocare un'anomalia del sistema
elettronico del veicolo.
Si prega di notare questa partico-
larità e si consiglia di rivolgersi ad
un rappresentante della Marca per
farsi presentare la gamma degli
equipaggiamenti o accessori omo-
logati.
A seconda del Paese di commer-
cializzazione, i giubbini catarifran-
genti, i triangoli di segnalazione e
le lampadine di ricambio sono ob-
bligatori a bordo del veicolo.
"Design":
"Tecnic": rivestimenti dei sedili compa-
tibili con gli airbag laterali, po-
mello del cambio in alluminio,
fari fendinebbia, tetto apribi-
le *** , defl ettori delle porte,
spoiler, paraspruzzi, cerchi in
alluminio, copricerchi, tubo di
scarico sport, kit carrozzeria.
detergente lavacristallo, de-
tergenti vari per la pulizia e
la manutenzione interna ed
esterna.
***
Il tetto apribile deve tassativamente
essere montato dalla rete PEUGEOT.
"Audio":
autoradio, radiotelefono, am-
plifi catori, navigatori, kit vivavo-
ce, caricatore CD, altoparlanti,
lettore DVD, kit di collegamen-
to per lettore MP3 o walk-man
CD, USB Box, assistenza al
parcheggio posteriore.
Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di qualsia-
si trasmettitore per radiocomuni-
cazione in post-equipaggiamento,
con antenna esterna sul proprio
veicolo, si consiglia di contatta-
re un rappresentante della marca
PEUGEOT.
La Rete PEUGEOT comunicherà
le caratteristiche dei trasmettito-
ri (banda di frequenza, potenza di
uscita massima, posizione anten-
na, particolari condizioni di mon-
taggio) che si possono montare, in
conformità con la Direttiva Compa-
tibilità Elettromagnetica Automobi-
le (2004/104/CE).

12
201

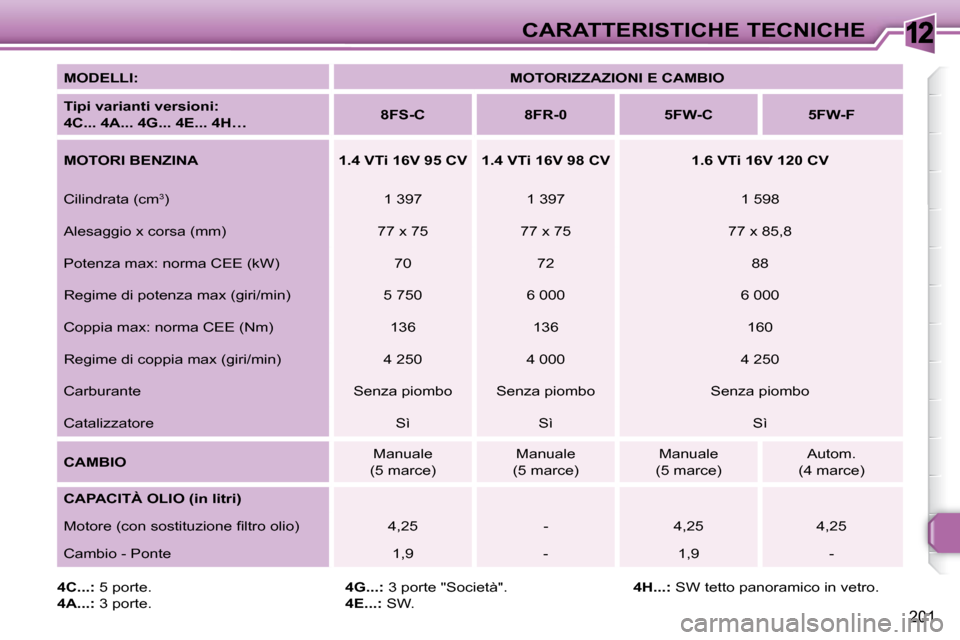

CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4G... 4E ... 4H…
8FS-C 8FR-0 5FW-C 5FW-F

MOTORI BENZINA 1.4 VTi 16V 95 CV 1.4 VTi 16V 98 CV 1.6 VTi 16V 120 CV
Cilindrata (cm 3
) 1 397 1 397 1 598
Alesaggio x corsa (mm) 77 x 75 77 x 75 77 x 85,8
Potenza max: norma CEE (kW) 70 72 88
Regime di potenza max (giri/min) 5 750 6 000 6 000
Coppia max: norma CEE (Nm) 136 136 160
Regime di coppia max (giri/min) 4 250 4 000 4 250
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore Sì Sì Sì

CAMBI
O Manuale
(5 marce) Manuale
(5 marce) Manuale
(5 marce) Autom.
(4 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro olio) 4,25 - 4,25 4,25
Cambio - Ponte 1,9 - 1,9 -

4C...: 5 porte.

4A...: 3 porte.
4G...: 3 porte "Società".

4E...: SW.
4H...: SW tetto panoramico in vetro.

12
202

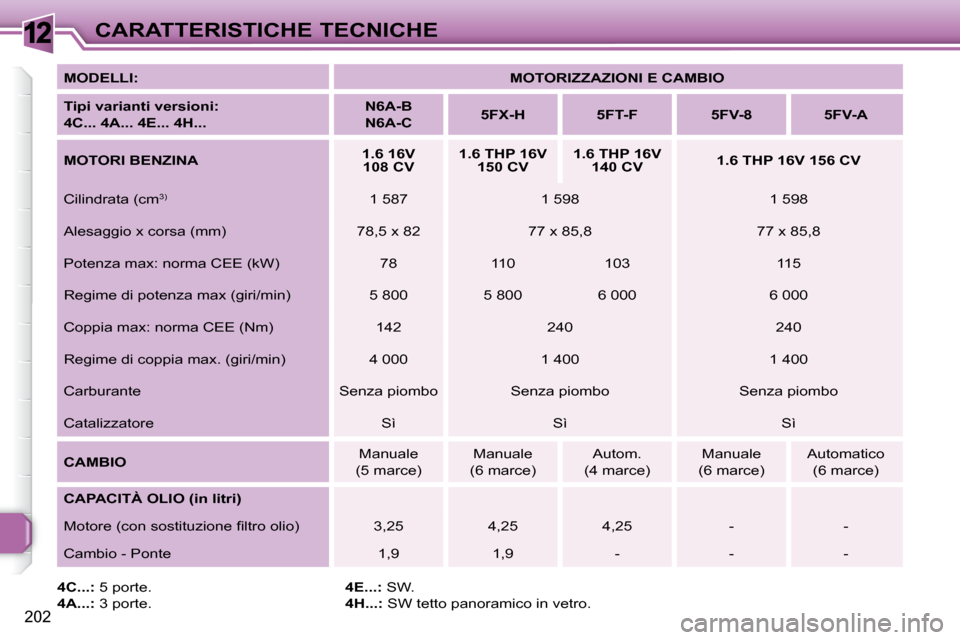

CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4E... 4H...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A

MOTORI BENZINA
1.6 16V
108 CV
1.6 THP 16V
150 CV
1.6 THP 16V
140 CV
1.6 THP 16V 156 CV
Cilindrata (cm 3)
1 587 1 598 1 598
Alesaggio x corsa (mm) 78,5 x 82 77 x 85,8 77 x 85,8
Potenza max: norma CEE (kW) 78 110 103 115
Regime di potenza max (giri/min) 5 800 5 800 6 000 6 000
Coppia max: norma CEE (Nm) 142 240 240
Regime di coppia max. (giri/min) 4 000 1 400 1 400
Carburante Senza piombo Senza piombo Senza piombo
Catalizzatore Sì Sì Sì

CAMBI
O Manuale
(5 marce) Manuale
(6 marce) Autom.
(4 marce) Manuale
(6 marce) Automatico
(6 marce)

CAPACITÀ OLIO (in litri)
Motore (con sostituzione fi ltro olio) 3,25 4,25 4,25 - -
Cambio - Ponte 1,9 1,9 - - -

4C...: 5 porte.

4A...: 3 porte.
4E...: SW.

4H...: SW tetto panoramico in vetro.

12
203

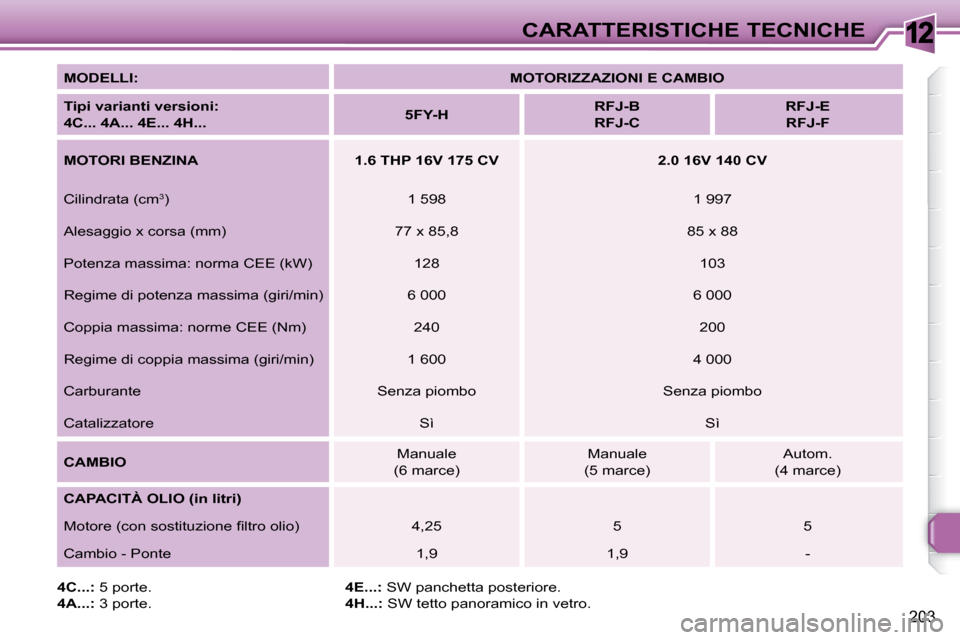

CARATTERISTICHE TECNICHE

MODELLI:
MOTORIZZAZIONI E
CAMBIO

Tipi varianti versioni:
4C... 4A... 4E... 4H...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F

MOTORI BENZINA 1.6 THP 16V 175 CV 2.0 16V 140 CV
Cilindrata (cm 3
) 1 598 1 997
Alesaggio x corsa (mm) 77 x 85,8 85 x 88
Potenza massima: norma CEE (kW) 128 103
Regime di potenza massima (giri/min) 6 000 6 000
Coppia massima: norme CEE (Nm) 240 200
Regime di coppia massima (giri/min) 1 600 4 000
Carburante Senza piombo Senza piombo
Catalizzatore Sì Sì

CAMBIO Manuale
(6 marce) Manuale
(5 marce) Autom.
(4 marce)

CAPACITÀ OLIO (in litri)
Motore (con sostituzione fi ltro olio) 4,25 5 5
Cambio - Ponte 1,9 1,9 -

4C...: 5 porte.

4A...: 3 porte.
4E...: SW panchetta posteriore.

4H...: SW tetto panoramico in vetro.
