2009.5 Peugeot 308 SW BL Manuale del proprietario (in Italian)

11
i

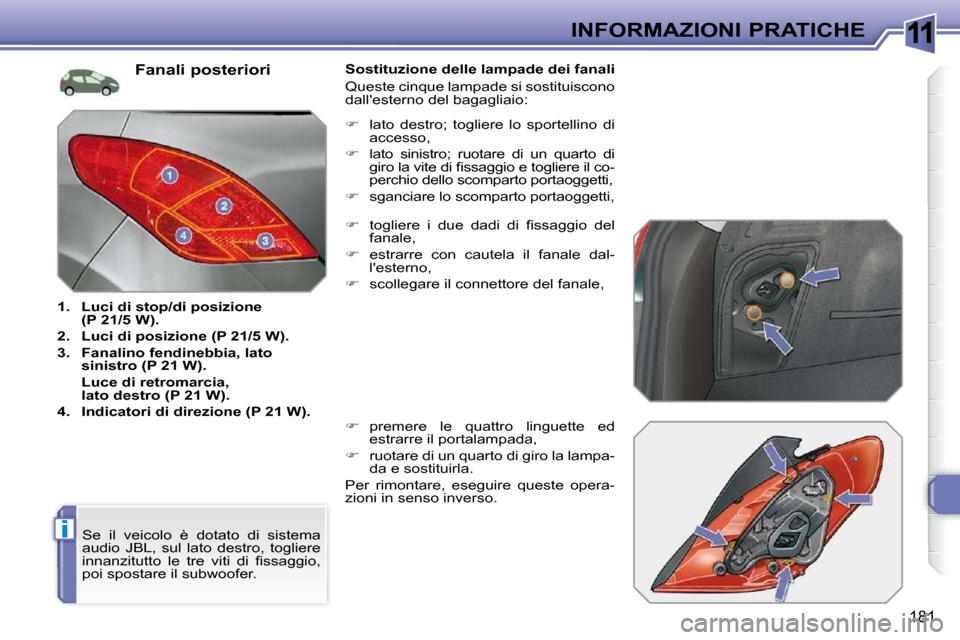

181
INFORMAZIONI PRATICHE
Fanali posteriori

1. Luci di stop/di posizione
(P 21/5 W).

2. Luci di posizione (P 21/5 W).

3. Fanalino fendinebbia
, lato
sinistro (P 21 W).
Luce di retromarcia,
lato destro (P 21 W).

4. Indicatori di direzione (P 21 W). Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:

 togliere i due dadi di fi ssaggio del
fanale,

 estrarre con cautela il fanale dal-
l'esterno,

 scollegare il connettore del fanale,

 premere le quattro linguette ed
estrarre il portalampada,

 ruotare di un quarto di giro la lampa-
da e sostituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Se il veicolo è dotato di sistema
audio JBL, sul lato destro, togliere
innanzitutto le tre viti di fi ssaggio,
poi spostare il subwoofer.
 lato destro; togliere lo sportellino di
accesso,

 lato sinistro; ruotare di un quarto di
giro la vite di fi ssaggio e togliere il co-
perchio dello scomparto portaoggetti,

 sganciare lo scomparto portaoggetti,

11

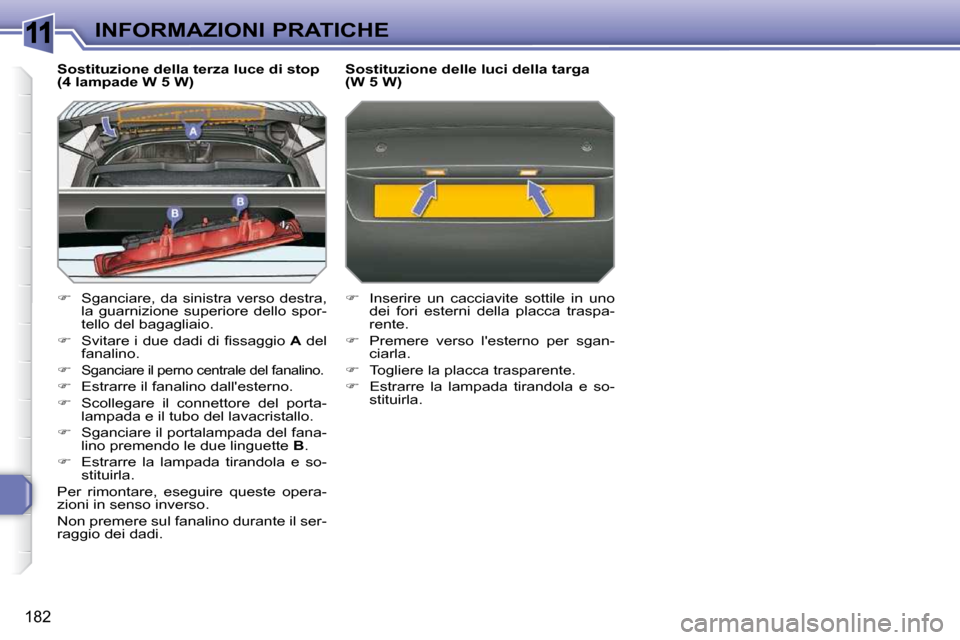

182
INFORMAZIONI PRATICHE
Sostituzione della terza luce di stop
(4 lampade W 5 W)

 Sganciare, da sinistra verso destra,
la guarnizione superiore dello spor-
tello del bagagliaio.

 Svitare i due dadi di fi ssaggio A del
fanalino.


Sganciare il perno centrale del fanalino.

 Estrarre il fanalino dall'esterno.

 Scollegare il connettore del porta-
lampada e il tubo del lavacristallo.

 Sganciare il portalampada del fana-
lino premendo le due linguette B .

 Estrarre la lampada tirandola e so-
stituirla.
Per rimontare, eseguire queste opera-
zioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi. Sostituzione delle luci della targa
(W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni della placca traspa-
rente.

 Premere verso l'esterno per sgan-
ciarla.

 Togliere la placca trasparente.

 Estrarre la lampada tirandola e so-
stituirla.

11

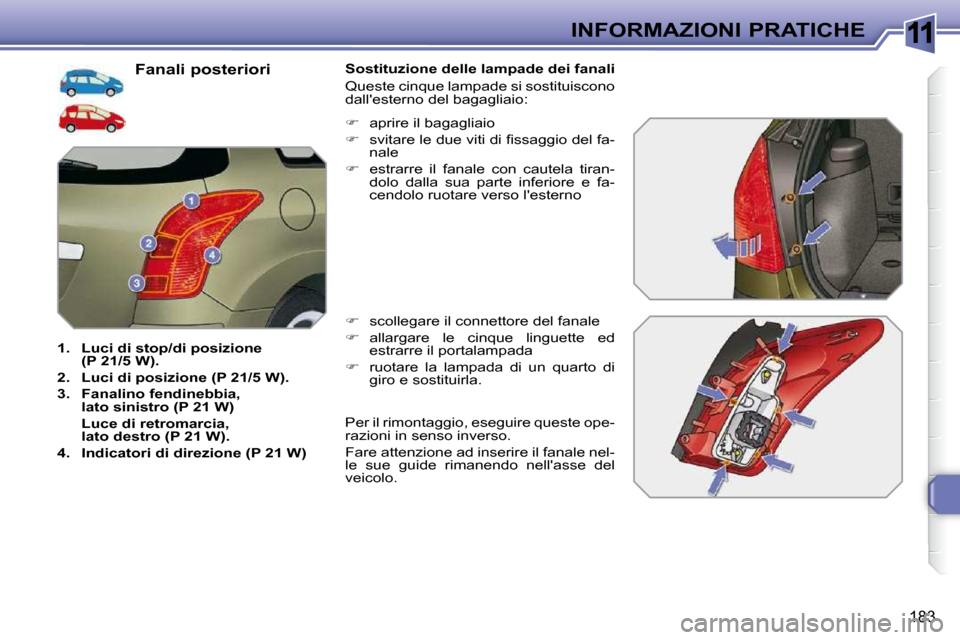

183
INFORMAZIONI PRATICHE
Fanali posteriori

1. Luci di stop/di posizione
(P 21/5 W).

2. Luci di posizione (P 21/5 W).

3. Fanalino fendinebbia
,
lato sinistro (P 21 W)
Luce di retromarcia,
lato destro (P 21 W).

4. Indicatori di direzione (P 21 W) Sostituzione delle lampade dei fanali
Queste cinque lampade si sostituiscono
dall'esterno del bagagliaio:

 scollegare il connettore del fanale

 allargare le cinque linguette ed
estrarre il portalampada

 ruotare la lampada di un quarto di
giro e sostituirla.

 aprire il bagagliaio

 svitare le due viti di fi ssaggio del fa-
nale

 estrarre il fanale con cautela tiran-
dolo dalla sua parte inferiore e fa-
cendolo ruotare verso l'esterno
Per il rimontaggio, eseguire queste ope-
razioni in senso inverso.
Fare attenzione ad inserire il fanale nel-
le sue guide rimanendo nell'asse del
veicolo.

11

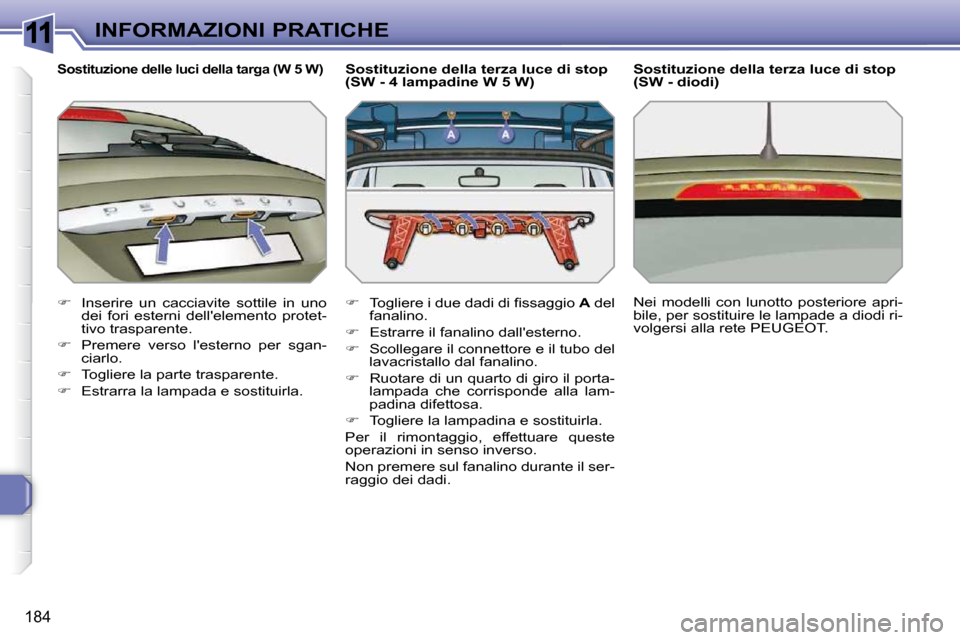

184
INFORMAZIONI PRATICHE
Sostituzione delle luci della targa (W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

 Premere verso l'esterno per sgan-
ciarlo.

 Togliere la parte trasparente.

 Estrarra la lampada e sostituirla.
 Togliere i due dadi di fi ssaggio A del
fanalino.

 Estrarre il fanalino dall'esterno.

 Scollegare il connettore e il tubo del
lavacristallo dal fanalino.

 Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
padina difettosa.

 Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Non premere sul fanalino durante il ser-
raggio dei dadi. Sostituzione della terza luce di stop
(SW - diodi)
Nei modelli con lunotto posteriore apri-
bile, per sostituire le lampade a diodi ri-
volgersi alla rete PEUGEOT.
Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)

11
!
i

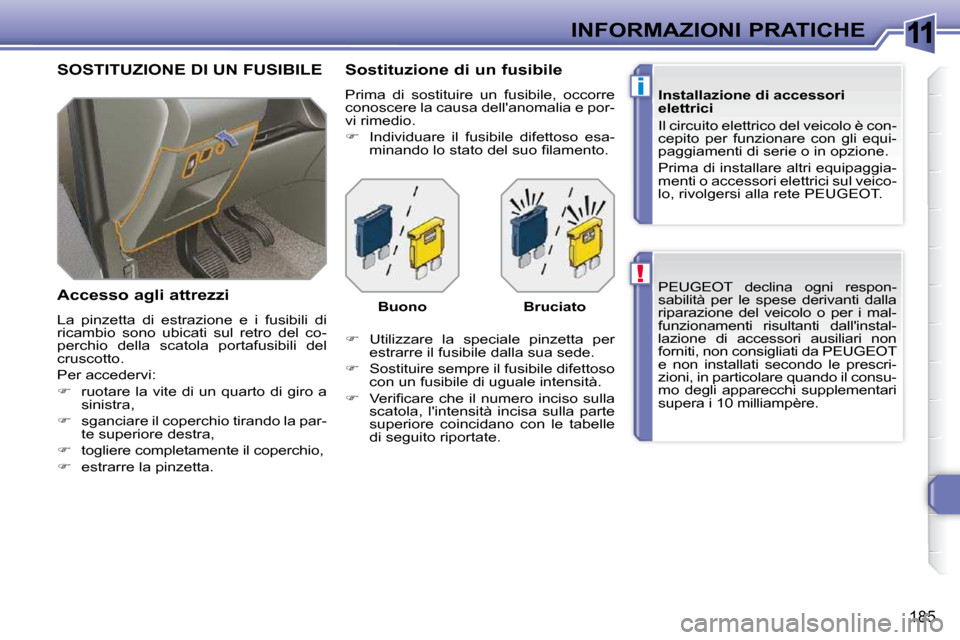

185
INFORMAZIONI PRATICHE PEUGEOT declina ogni respon-
sabilità per le spese derivanti dalla
riparazione del veicolo o per i mal-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le prescri-
zioni, in particolare quando il consu-
mo degli apparecchi supplementari
supera i 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è con-
cepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veico-
lo, rivolgersi alla rete PEUGEOT.
SOSTITUZIONE DI UN FUSIBILE
Accesso agli attrezzi
La pinzetta di estrazione e i fusibili di
ricambio sono ubicati sul retro del co-
perchio della scatola portafusibili del
cruscotto.
Per accedervi:

 ruotare la vite di un quarto di giro a
sinistra,

 sganciare il coperchio tirando la par-
te superiore destra,

 togliere completamente il coperchio,

 estrarre la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.

 Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.

 Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.

 Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.

 Verifi care che il numero inciso sulla
scatola, l'intensità incisa sulla parte
superiore coincidano con le tabelle
di seguito riportate.
Buono Bruciato

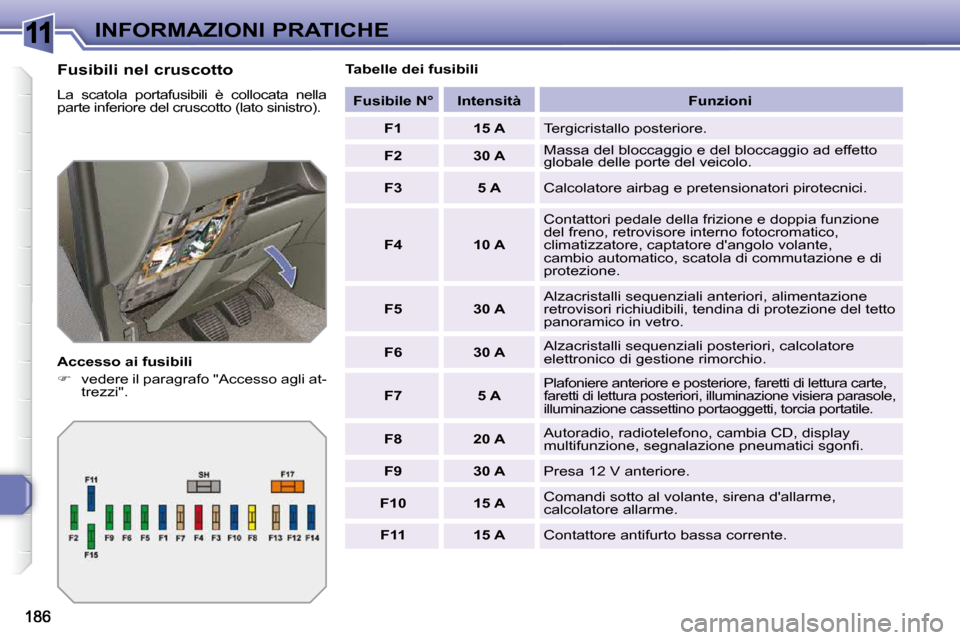

11INFORMAZIONI PRATICHE
Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro).
Accesso ai fusibili

 vedere il paragrafo "Accesso agli at-
trezzi". Tabelle dei fusibili

Fusibile N° Intensità Funzioni

F1 15 A Tergicristallo posteriore.

F2 30 A Massa del bloccaggio e del bloccaggio ad effetto
globale delle porte del veicolo.

F3 5 A Calcolatore airbag e pretensionatori pirotecnici.

F4 10 A Contattori pedale della frizione e doppia funzione
del freno, retrovisore interno fotocromatico,
climatizzatore, captatore d'angolo volante,
cambio automatico, scatola di commutazione e di
protezione.

F5 30 A Alzacristalli sequenziali anteriori, alimentazione
retrovisori richiudibili, tendina di protezione del tetto
panoramico in vetro.

F6 30 A Alzacristalli sequenziali posteriori, calcolatore
elettronico di gestione rimorchio.

F7 5 A Plafoniere anteriore e posteriore, faretti di lett
ura carte,
faretti di lettura posteriori, illuminazione visier a parasole,
illuminazione cassettino portaoggetti, torcia porta tile.

F8 20 A Autoradio, radiotelefono, cambia CD, display
multifunzione, segnalazione pneumatici sgonfi .

F9 30 A Presa 12 V anteriore.

F10 15 A Comandi sotto al volante, sirena d'allarme,
calcolatore allarme.

F11 15 A Contattore antifurto bassa corrente.

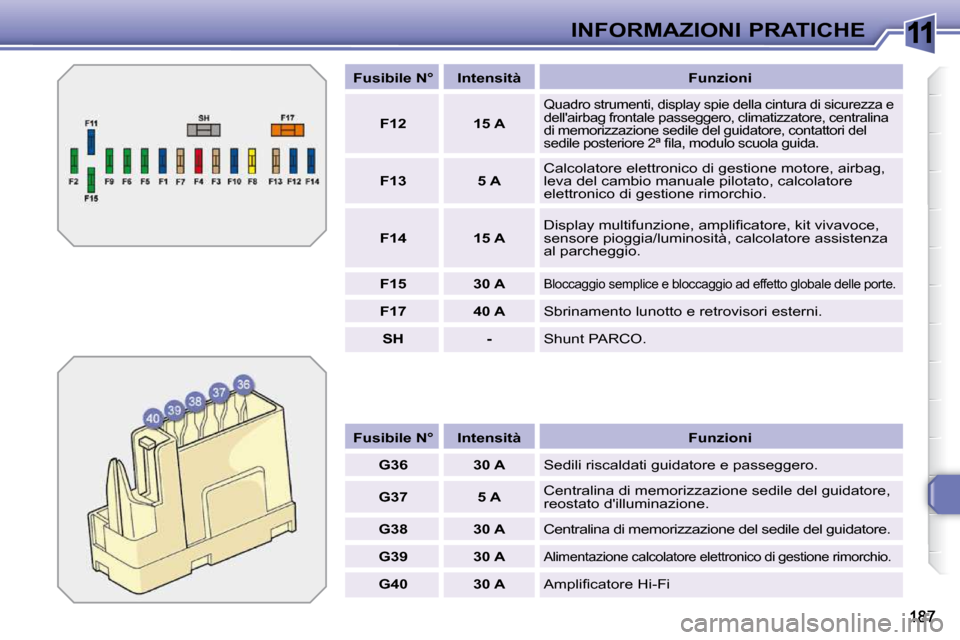

11INFORMAZIONI PRATICHE

Fusibile N° Intensità Funzioni

G36 30 A Sedili riscaldati guidatore e passeggero.

G37 5 A Centralina di memorizzazione sedile del guidatore,
reostato d'illuminazione.

G38 30 A Centralina di memorizzazione del sedile del gui datore.

G39 30 A
Alimentazione calcolatore elettronico di gestione rimorchio.

G40 30 A Amplifi catore Hi-Fi

Fusibile N° Intensità Funzioni

F12 15 A
Quadro strumenti, display spie della cintura di si curezza e
dell'airbag frontale passeggero, climatizzatore, ce ntralina
di memorizzazione sedile del guidatore, contattori del
sedile posteriore 2ª fi la, modulo scuola guida.

F13 5 A Calcolatore elettronico di gestione motore, airbag,
leva del cambio manuale pilotato, calcolatore
elettronico di gestione rimorchio.

F14 15 A Display multifunzione, amplifi catore, kit vivavoce,
sensore pioggia/luminosità, calcolatore assistenza
al parcheggio.

F15 30 A
Bloccaggio semplice e bloccaggio ad effetto global e delle porte.

F17 40 A Sbrinamento lunotto e retrovisori esterni.

SH - Shunt PARCO.

11

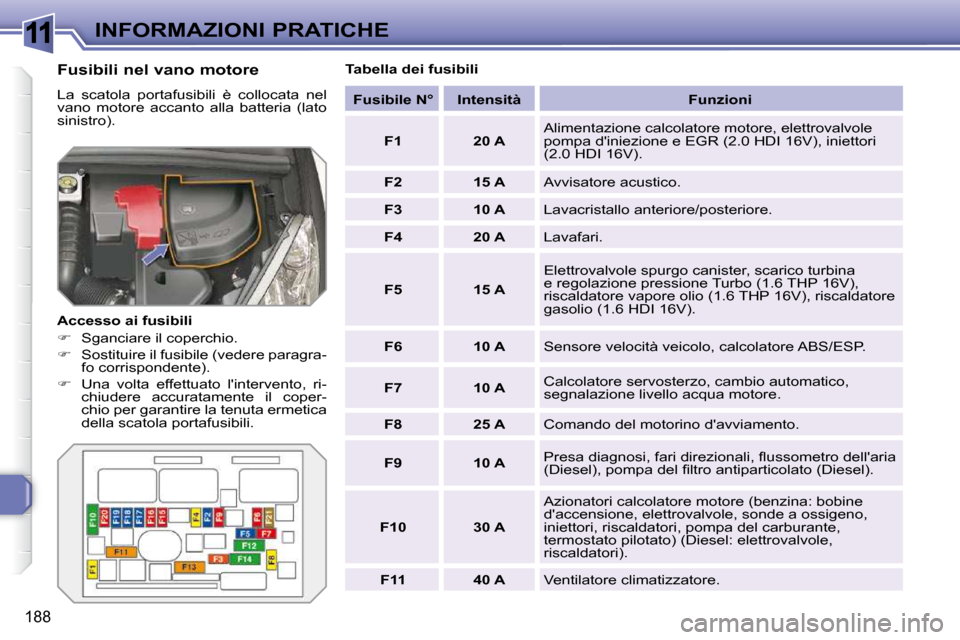

188
INFORMAZIONI PRATICHE
Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accanto alla batteria (lato
sinistro).
Accesso ai fusibili

 Sganciare il coperchio.

 Sostituire il fusibile (vedere paragra-
fo corrispondente).

 Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili. Tabella dei fusibili

Fusibile N° Intensità Funzioni

F1 20 A Alimentazione calcolatore motore, elettrovalvole
pompa d'iniezione e EGR (2.0 HDI 16V), iniettori
(2.0 HDI 16V).

F2 15 A Avvisatore acustico.

F3 10 A Lavacristallo anteriore/posteriore.

F4 20 A Lavafari.

F5 15 A Elettrovalvole spurgo canister, scarico turbina
e regolazione pressione Turbo (1.6 THP 16V),
riscaldatore vapore olio (1.6 THP 16V), riscaldatore
gasolio (1.6 HDI 16V).

F6 10 A Sensore velocità veicolo, calcolatore ABS/ESP.

F7 10 A Calcolatore servosterzo, cambio automatico,
segnalazione livello acqua motore.

F8 25 A Comando del motorino d'avviamento.

F9 10 A Presa diagnosi, fari direzionali, fl ussometro dell'aria
(Diesel), pompa del fi ltro antiparticolato (Diesel).

F10 30 A Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante,
termostato pilotato) (Diesel: elettrovalvole,
riscaldatori).

F11 40 A Ventilatore climatizzatore.
