2009.5 Peugeot 308 CC Manual do proprietário (in Portuguese)

10
!
145

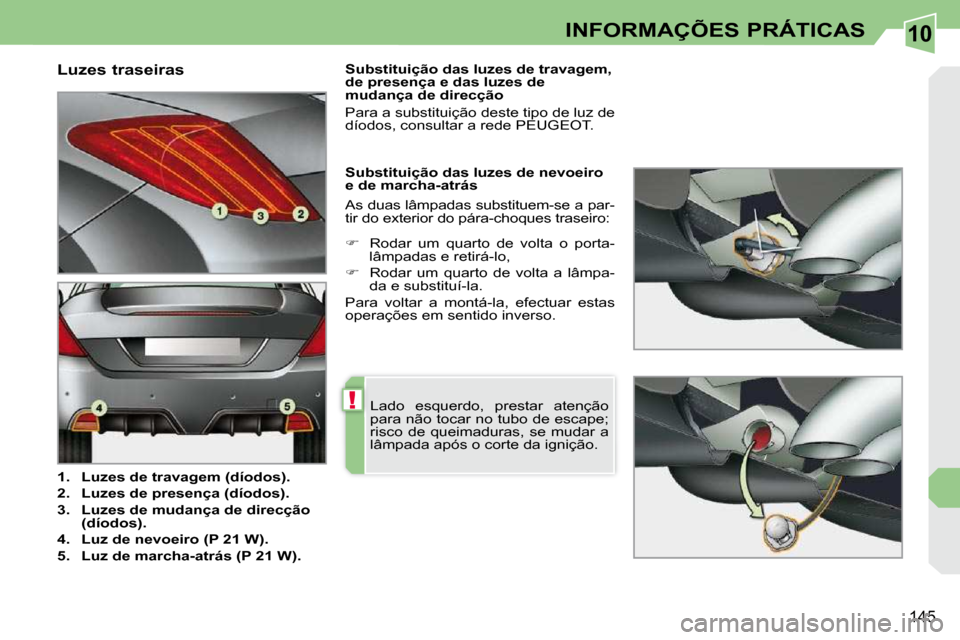

INFORMAÇÕES PRÁTICAS
Luzes traseiras

1. Luzes de travagem (díodos).

2. Luzes de presença (díodos).

3. Luzes de mudança de direcção
(díodos).

4. Luz de nevoeiro (P 21 W).

5. Luz de marcha-atrás (P 21 W). Substituição das luzes de nevoeiro
e de marcha-atrás
As duas lâmpadas substituem-se a par-
tir do exterior do pára-choques traseiro:
Lado esquerdo, prestar atenção
para não tocar no tubo de escape;
risco de queimaduras, se mudar a
lâmpada após o corte da ignição.

 Rodar um quarto de volta o porta-
lâmpadas e retirá-lo,

 Rodar um quarto de volta a lâmpa-
da e substituí-la.
Para voltar a montá-la, efectuar estas
operações em sentido inverso.
Substituição das luzes de travagem,
de presença e das luzes de
mudança de direcção
Para a substituição deste tipo de luz de
díodos, consultar a rede PEUGEOT.

10
!
146

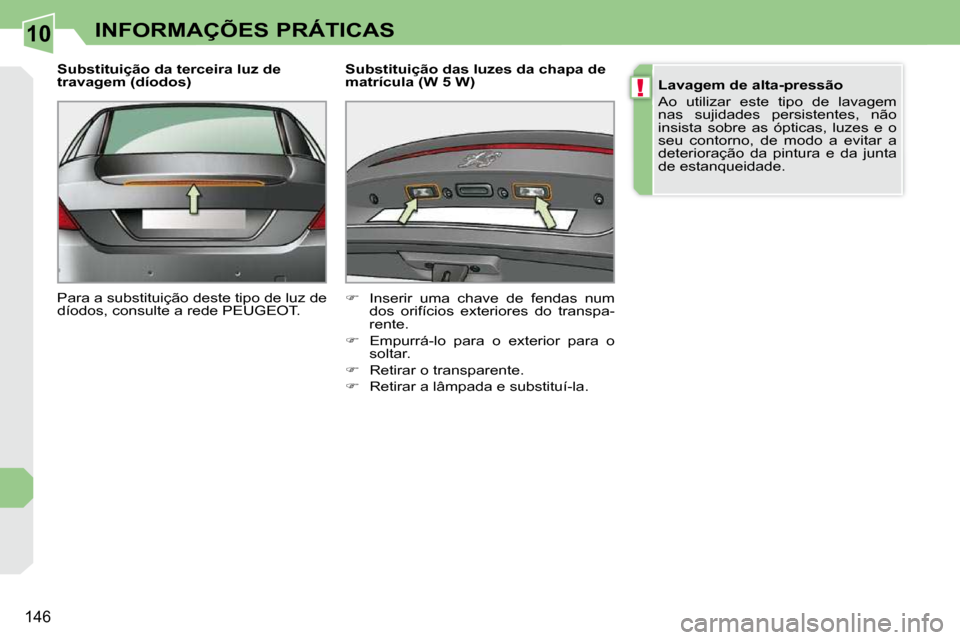

INFORMAÇÕES PRÁTICAS
Substituição da terceira luz de
travagem (díodos)
Para a substituição deste tipo de luz de
díodos, consulte a rede PEUGEOT. Substituição das luzes da chapa de
matrícula (W 5 W)

 Inserir uma chave de fendas num
dos orifícios exteriores do transpa-
rente.

 Empurrá-lo para o exterior para o
soltar.

 Retirar o transparente.

 Retirar a lâmpada e substituí-la.
Lavagem de alta-pressão
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista sobre as ópticas, luzes e o
seu contorno, de modo a evitar a
deterioração da pintura e da junta
de estanqueidade.

10
!
i
147
INFORMAÇÕES PRÁTICAS
A PEUGEOT declina toda a respon-
sabilidade por custos associados à
reparação do veículo ou avarias re-
sultantes da instalação de acessó-
rios auxiliares não fornecidos, não
recomendados pela PEUGEOT e
não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar
os 10 miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com equi-
pamentos de série ou opcionais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT.
SUBSTITUIR UM FUSÍVEL
Acesso às ferramentas
A pinça de extracção e os fusíveis de
substituição estão instalados na parte
traseira da tampa da caixa de fusíveis
do quadro de bordo.
Para aceder:

 rodar o parafuso um quarto de volta
para a esquerda,

 desapertar a tampa puxando a parte
superior direita,

 retirar totalmente a tampa,

 retirar a pinça. Substituir um fusível
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.

 Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.

 Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.

 Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.

 Verifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Bom Mau

10
148
INFORMAÇÕES PRÁTICAS
Fusíveis no quadro de bordo
A caixa de fusíveis encontra-se na
parte inferior do quadro de bordo (lado
esquerdo).
Acesso aos fusíveis

 ver o parágrafo "Acesso às ferra-
mentas". Tabela de fusíveis

Fusível N.° Intensidade Funções

F1 - Não utilizado.

F2 - Não utilizado.

F3 5 A Calculador dos airbags e pré-tensores pirotécnicos.

F4 10 A Contactor do pedal da embraiagem e bi-função
do travão, retrovisor interior electrocrómico, ar
condicionado, sensor do ângulo do volante, caixa
de velocidades automática, caixa de comutação e
de protecção.

F5 30 A Elevador dos vidros sequencial dianteiro,
alimentação dos retrovisores retrácteis.

F6 30 A Elevador dos vidros sequencial traseiro, comandos
de abertura exterior das portas.

F7 5 A
Luzes do tejadilho dianteiras e traseiras, leitore s de cartões,
iluminação da pala para o sol, iluminação do porta- luvas.

F8 20 A Auto-rádio, rádio-telefone, ecrã multifunções,
detecção de pressão baixa, arrumações interiores.

F9 30 A Tomada de 12 V dianteira, isqueiro.

F10 15 A Comandos no volante, sirene do alarme, calculador
alarme.

F11 15 A Contactor anti-roubo corrente fraca.

10
149
INFORMAÇÕES PRÁTICAS

Fusível N.° Intensidade Funções

F12 15 A Quadro de bordo, ecrã de avisadores de cinto e
de airbag frontal do passageiro, ar condicionado,
caixa de memorização do banco do condutor, caixa
escamoteável.

F13 5 A Caixa de serviço ao motor, airbags.

F14 15 A Ecrã multifunções, amplifi cador, kit mãos livres,
sensor de chuva/luminosidade, calculador de ajuda
ao estacionamento, caixa de memorização banco
passageiro.

F15 30 A Trancamento e supertrancamento.

F17 40 A Desembaciador do óculo traseiro e retrovisores
exteriores.

SH - Derivação PARC.

Fusível N.° Intensidade Funções

G36 30 A Bancos aquecidos do condutor e passageiro.

G37 5 A Caixa de apoio ao reboque.

G38 30 A Caixa de memorização do assento do condutor.

G39 - Não utilizado.

G40 30 A Amplifi cador Hi-Fi, caixa de memorização banco
passageiro.

10
150
INFORMAÇÕES PRÁTICAS
Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis

 Desapertar a tampa.

 Substituir o fusível (ver o parágrafo
correspondente).

 Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis. Tabela de fusíveis

Fusível N.° Intensidade Funções

F1 20 A Alimentação do calculador do motor, electroválvulas
da bomba de injecção e EGR (2 l HDI 16V),
injectores (2 l HDI 16V).

F2 15 A Avisador sonoro.

F3 10 A Lava-vidros dianteiro.

F4 20 A Lava-faróis.

F5 15 A Electroválvulas de purga do cárter, descarga da
turbina e regulação da pressão Turbo (1,6 l THP 16V
),
aquecedor do vapor de óleo (1,6 l THP 16V),
aquecedor do gasóleo (1,6 l HDI 16V).

F6 10 A Sensor de velocidade do veículo, calculador ABS /ESP.

F7 10 A Calculador da direcção assistida, caixa de
velocidades automática, detector do nível de água
no motor.

F8 25 A Comando do motor de arranque.

F9 10 A Tomada de diagnóstico, luzes direccionais, debímet
ro
de ar (Diesel), bomba do fi ltro de partículas (Dies el),
comandos retrovisores exteriores.

F10 30 A Accionadores do calculador do motor (gasolina:
bobinas de ignição, electroválvulas, sondas
de oxigénio, injectores, aquecedores, bomba
de combustível, termóstato pilotado) (Diesel:
electroválvulas, aquecedores).

F11 40 A Pulsor do ar condicionado.

10
151
INFORMAÇÕES PRÁTICAS

Fusível N.° Intensidade Funções

F12 30 A Velocidade reduzida/elevada do limpa-vidros dia nteiro.

F13 40 A Alimentação da caixa de serviço inteligente
(+ após contacto).

F14 - Não utilizado.

F15 10 A Luz de estrada direita (máximos).

F16 10 A Luz de estrada esquerda.

F17 15 A Luz de cruzamento esquerda (médios).

F18 15 A Luz de cruzamento direita.

F19 15 A Aquecedor do vapor de óleo (1,6 I VTi 16V),
electroválvula de purga do canister (1,6 I VTi 16V),
sondas de oxigénio (gasolina), electroválvulas de
arrefecimento de ar (Diesel).

F20 10 A Termóstato pilotado, electroválvulas de distribuiç
ão
variável, electroválvula de regulação de pressão Tu rbo
(Diesel), detector do nível de água do motor (Diese l).

F21 5 A Alimentação do relé do grupo moto-ventilador,
comando do relé Valvetronic (1,6 I VTi 16V),
arrefecimento Turbo (1,6 l THP 16V), debímetro do
ar (1,6 I HDI 16V).

10
152

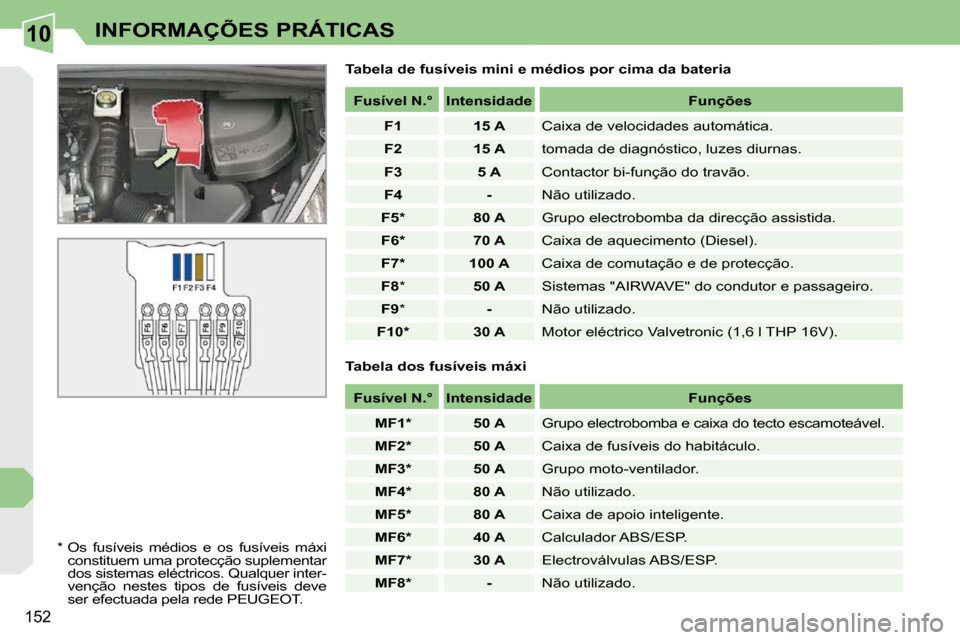

INFORMAÇÕES PRÁTICAS
Tabela de fusíveis mini e médios por cima da bateria
* Os fusíveis médios e os fusíveis máxi constituem uma protecção suplementar
dos sistemas eléctricos. Qualquer inter-
venção nestes tipos de fusíveis deve
ser efectuada pela rede PEUGEOT.
Fusível N.° Intensidade Funções

F1 15 A Caixa de velocidades automática.

F2 15 A tomada de diagnóstico, luzes diurnas.

F3 5 A Contactor bi-função do travão.

F4 - Não utilizado.

F5 * 80 A Grupo electrobomba da direcção assistida.

F6 * 70 A Caixa de aquecimento (Diesel).

F7 * 100 A Caixa de comutação e de protecção.

F8 * 50 A Sistemas "AIRWAVE" do condutor e passageiro.

F9 * - Não utilizado.

F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16V).
Tabela dos fusíveis máxi
Fusível N.° Intensidade Funções

MF1 * 50 A Grupo electrobomba e caixa do tecto escamoteáve l.

MF2 * 50 A Caixa de fusíveis do habitáculo.

MF3 * 50 A Grupo moto-ventilador.

MF4 * 80 A Não utilizado.

MF5 * 80 A Caixa de apoio inteligente.

MF6 * 40 A Calculador ABS/ESP.

MF7 * 30 A Electroválvulas ABS/ESP.

MF8 * - Não utilizado.
