2009.5 Peugeot 308 CC Manual do proprietário (in Portuguese)

10
!
i
!
137
INFORMAÇÕES PRÁTICAS
Atenção, este produto é nocivo
(ex: etilenoglicol, colofónia, diol de
etano...) em caso de ingestão e
irritante para os olhos. Mantenha
este produto fora do alcance das
crianças.
A data limite de utilização do líqui-
do está inscrita no cartucho.
O cartucho de líquido é de utili-
zação única; caso seja encetado,
deve ser substituído.
Para retirar o cartucho, desapara-
fusá-lo completamente ao nível do
bujão e puxar.
Após utilização, não deitar o car-
tucho na rua, entregá-lo na rede
PEUGEOT ou a um organismo
responsável pela respectiva recu-
peração.

 Ligar novamente a tomada eléctrica
do compressor à tomada 12 V do
veículo.

 Efectuar o arranque do veículo e
deixar o motor em funcionamento.

 Ajustar a pressão através do com-
pressor (para encher: interruptor B
na posição "1" ; para esvaziar: inter-
ruptor B na posição "0" e prima o
botão E ), em conformidade com a
etiqueta de pressão dos pneus do
veículo, situada ao nível da porta do
condutor.
Uma perda consequente de pressão indica que a fuga não fi cou correcta-
mente colmatada, consultar a rede
PEUGEOT para a desempanagem
do seu veículo.

 Retirar o kit e, em seguida, arrumá-lo. Não esquecer de readquirir um novo
cartucho de produto de colmatagem
disponível na rede PEUGEOT.
Detecção de pressão baixa
Se o veículo estive equipado com a
detecção de pressão baixa, o avisa-
dor de pressão baixa estará sempre
aceso após a reparação da roda, até
à reinicialização do sistema pela rede
PEUGEOT.

 Conduzir a baixa velocidade
(80 km/h máx) limitando a cerca
de 200 km a distância efectua-
da.

 Assim que possível, dirijir-se à
rede PEUGEOT.
Após o diagnóstico do pneu por um técnico, ser-lhe-á pre-
conizado que efectue a repara-
ção ou substituição do pneu.

10
i
138
INFORMAÇÕES PRÁTICAS
SUBSTITUIR UMA RODA
Modo operatório de substituição de uma
roda defeituosa pela roda sobresselen-
te utilizando as ferramentas fornecidas
com o veículo.
As ferramentas estão instaladas na
mala sob o piso.
Para aceder às ferramentas:

 passar para a confi guração "coupé",

 abrir a mala,

 levantar o piso,

 imobilizá-lo fi xando a sua pega na
junta da mala,

 desengatar e retirar a caixa de
suporte contendo as ferramentas. Todas estas ferramentas são espe-
cífi cas do seu veículo. Não as utilize
para outros fi ns.

1. Chave de rodas.
Permite retirar o tampão e os parafusos de fi xação da roda.

2. Macaco com manivela integrada.
Permite levantar o veículo.

3. Ferramenta "tampões" de parafu-
sos.
Permite retirar os protectores (tampões) dos parafusos das
rodas em alumínio.

4. Casquilho para parafuso anti-
roubo (situado no porta-luvas).
Permite a adaptação da chave de rodas aos parafusos especiais
"anti-roubo".
Lista das ferramentas
Acesso às ferramentas
Roda com tampão

Aquando da desmontagem da roda , libertar previamente o tampão com a
chave de rodas 1 puxando ao nível de passagem da válvula.

Aquando da montagem da roda , voltar a montar o tampão começando por
colocar o seu entalhe frente à válvula e premir a sua superfície com a palma
da mão.

10
i
i
139
INFORMAÇÕES PRÁTICAS
Fixação da roda sobresselente
em chapa
Se o seu veículo estiver equipado
com rodas de alumínio, é normal
constatar, aquando do apertar dos
parafusos ao voltar a montar a roda
sobresselente em alumínio que as
anilhas não estão em contacto. A
fi xação da roda faz-se através do
apoio cónico de cada parafuso.

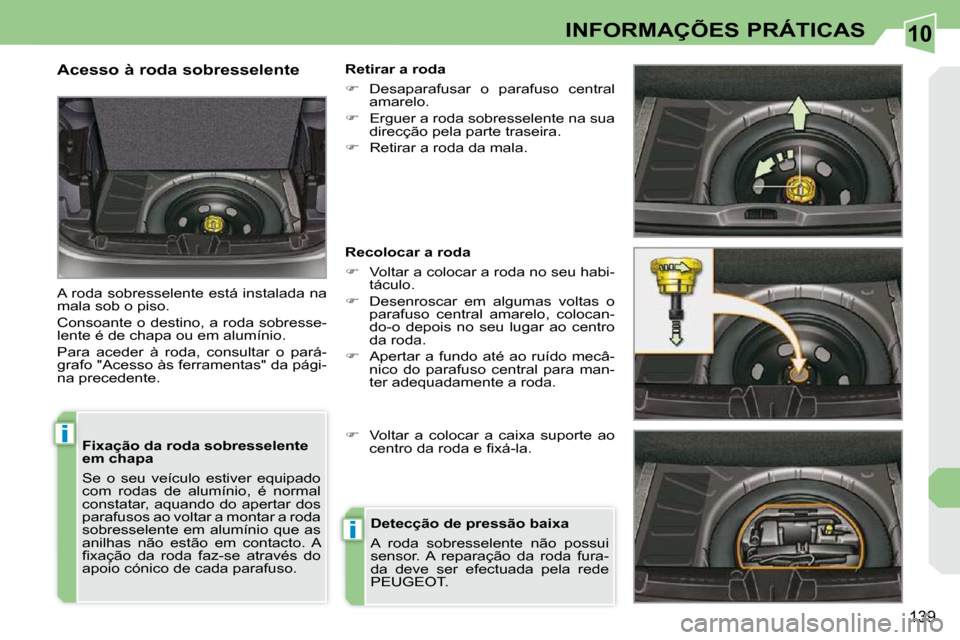

Acesso à roda sobresselente
A roda sobresselente está instalada na
mala sob o piso.
Consoante o destino, a roda sobresse-
lente é de chapa ou em alumínio.
Para aceder à roda, consultar o pará-
grafo "Acesso às ferramentas" da pági-
na precedente.
Retirar a roda

 Desaparafusar o parafuso central
amarelo.

 Erguer a roda sobresselente na sua
direcção pela parte traseira.

 Retirar a roda da mala.
Recolocar a roda

 Voltar a colocar a roda no seu habi-
táculo.

 Desenroscar em algumas voltas o
parafuso central amarelo, colocan-
do-o depois no seu lugar ao centro
da roda.

 Apertar a fundo até ao ruído mecâ-
nico do parafuso central para man-
ter adequadamente a roda.

 Voltar a colocar a caixa suporte ao
centro da roda e fi xá-la.
Detecção de pressão baixa
A roda sobresselente não possui
sensor. A reparação da roda fura-
da deve ser efectuada pela rede
PEUGEOT.

10
i
140
INFORMAÇÕES PRÁTICAS
Estacionamento do veículo
Imobilizar o veículo de maneira a
não perturbar a circulação: o piso
deve ser horizontal, estável e não
escorregadio.
Accionar o travão de estaciona-
mento, desligar a ignição e engre-
nar a primeira velocidade * de ma-
neira a bloquear as rodas.
Colocar um calço, se necessário,
sob a roda diagonalmente oposta
àquela que se deve substituir.
Assegurar que os ocupantes não
se encontrem no veículo e se man-
tenham num local em que seja
possível garantir a sua segurança.
Nunca permanecer debaixo de um
veículo levantado somente com o
macaco. Utilizar uma escora.
Desmontagem da roda
Lista das operações

 Retirar o tampão cromado em cada
um dos parafusos servindo-se da
ferramenta 3 .

 Montar o casquilho anti-roubo 4 na
chave de rodas 1 para desbloquear
o parafuso anti-roubo.

 Desbloquear os outros parafusos uni-
camente com a chave de rodas 1 .

 Colocar o macaco 2 em contacto
com um dos dois lugares diantei-
ros A ou atrás B previstos no piso,
o mais próximo possível da roda a
mudar.

 Subir o macaco 2 até que a sua
base esteja em contacto com o solo.
Certifi car-se que o eixo da base do
macaco está na vertical da posição

A ou B utilizada.

 Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobresselente (não
furada).

 Retirar os parafusos e conservá-los
num lugar limpo.

 Retirar a roda.
* posição P para a caixa de velocidades
automática.

10
i
141
INFORMAÇÕES PRÁTICAS
Após uma mudança de roda
Para arrumar correctamente o
pneu furado na mala, retirar pre-
viamente a tampa central.
Mandar verifi car rapidamente o
aperto dos parafusos e a pressão
da roda sobresselente pela rede
PEUGEOT.
Mandar reparar rapidamente o
pneu furado e substituí-lo no veí-
culo assim que possível.
Se o pneu sobresselente for dife-
rente dos outros pneus, recomen-
da-se vivamente que conduza com
uma prudência acrescida.
Montagem da roda
Lista das operações

 Colocar no lugar a roda sobre o
eixo.

 Apertar os parafusos manualmente
até ao limite.


Efectuar um pré-aperto do parafuso
anti-roubo com a chave de rodas 1
equipada com casquilho anti-roubo 4 .

 Efectuar um pré-aperto dos outros
parafusos unicamente com a chave
de rodas 1 .

 Baixar inteiramente o veículo.

 Dobrar o macaco 2 e retirá-lo.

 Bloquear o parafuso anti-roubo com
a chave de rodas 1 equipada com
casquilho anti-roubo 4 .

 Bloquear os outros parafusos unica-
mente com a chave de rodas 1 .

 Voltar a colocar os tampões croma-
dos em cada um dos tampões de
parafusos.

 Arrumar as ferramentas na caixa de
suporte.

10
!
!
!
142
INFORMAÇÕES PRÁTICAS
Risco de electrocução
A substituição de uma lâmpada de
xénon (D1S-35 W) deve ser efectu-
ada pela rede PEUGEOT.
SUBSTITUIR UMA LÂMPADA
Modo de procedimento para substituir
uma lâmpada com defeito por uma
nova sem recorrer a ferramentas. Modelo com luzes de halogéneo

1. Luzes de mudança de direcção
(PY 21 W, âmbar).

2. Luzes de cruzamento (médios)
(H7-55 W).

3. Luzes de estrada (máximos)
(H1-55 W).

4. Luzes diurnas/Luzes de
presença (mínimos) (P 21/5 W).

5. Luzes dianteiras de nevoeiro
(H8-35 W).
1. Luzes de mudança de direcção
(PY 21 W SV prata).

2. Luzes de cruzamento e de
estrada (médios/máximos)
(D1S-35 W).

3. Luzes de estrada adicionais
(máximos) (H1-55 W).

4. Luzes diurnas
/Luzes de presença
(mínimos) (P 21/5 W).

5. Luzes dianteiras de nevoeiro
(H8-35 W).
Modelo com lâmpadas de xénon e
luzes direccionais
As luzes encontram-se equipadas
com vidros em policarbonato, re-
vestidos por um verniz protector:

 não as limpar com um pano
seco ou abrasivo, nem com
um detergente ou solvente,

 utilizar uma esponja e água
com sabão,

 ao utilizar a lavagem de alta
pressão em sujidade persisten-
te, não insistir nos faróis e no
contorno para evitar deteriorar
o respectivo verniz e a junta de
estanqueidade.


 Não tocar directamente na lâm-
pada com os dedos, utilizar pa-
nos que não libertem pêlos.
A substituição de uma lâmpada de
halogéneo deve ser efectuada com
a luz desligada há alguns minutos
(risco de queimadura grave).
É obrigatório utilizar apenas lâmpa-
das do tipo antiultravioletas (UV),
para não danifi car as luzes. Luzes dianteiras

10
i
!
143
INFORMAÇÕES PRÁTICAS
Substituição das lâmpadas das
luzes de estrada (máximos)


Retirar a tampa de protecção puxando
a lingueta.

 Desligar o conector da lâmpada.

 Fechar as molas para soltar a lâm-
pada.

 Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Substituição das luzes diurnas/
Luzes de presença (minímos)

 Retirar a tampa de protecção pu-
xando a lingueta.

 Desligar o conector da lâmpada.

 Rodar um quarto de volta o casqui-
lho da lâmpada e retirá-lo.

 Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Substituição das lâmpadas das
luzes de cruzamento


Retire a tampa de protecção puxando
a lingueta.

 Desligue o conector da lâmpada.

 Aperte as molas para libertar a lâm-
pada.

 Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue
estas operações pela ordem inversa.
Substituição das luzes de mudança
de direcção
As lâmpadas de cor âmbar ou
prateada, tais como as luzes de
mudança de direcção, devem ser
substituídas por lâmpadas de ca-
racterísticas e cor idênticas.
Ao montar novamente, fechar cui-
dadosamente a tampa de protecção
para garantir o isolamento da luz.

 Rodar um quarto de volta o casqui-
lho da lâmpada e retirá-lo.

 Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.

10
144
INFORMAÇÕES PRÁTICAS
Substituição das luzes de mudança
de direcção laterais integradas

 Introduzir uma chave de fendas no
meio da luz de mudança de direc-
ção lateral entre a mesma e a base
do retrovisor.

 Rodar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.

 Desligar o conector da luz de mu-
dança de direcção lateral.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Para obter ajuda, contactar a rede
PEUGEOT. Substituição das luzes dianteiras
de nevoeiro
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT.

Substituição dos focos laterais
Para a substituição deste tipo de lâm-
padas de díodos, consultar a rede
PEUGEOT.
