2008 Peugeot Partner Manual do proprietário (in Portuguese)

124

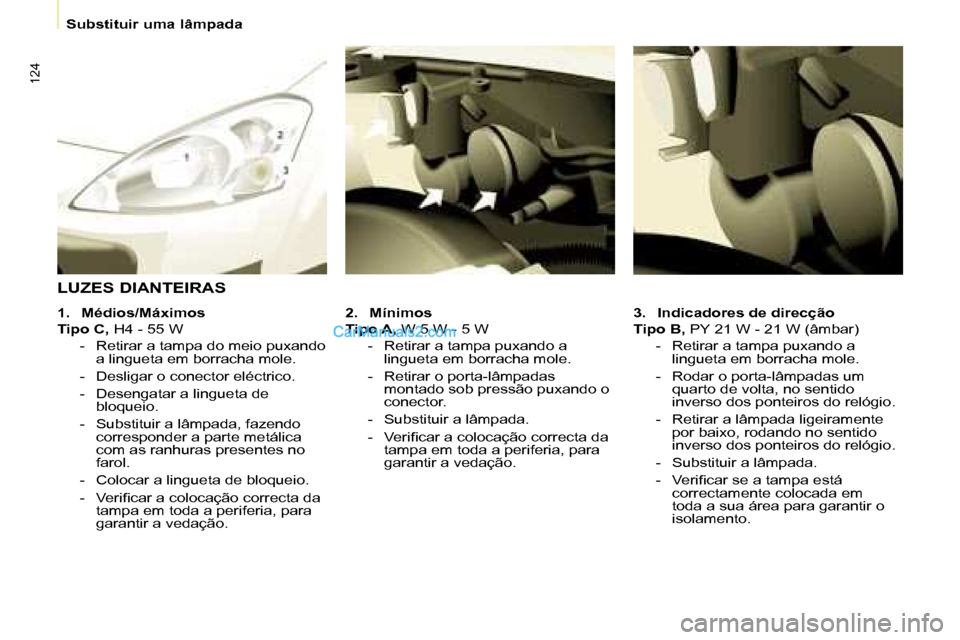

Substituir uma lâmpada
3. Indicadores de direcção
Tipo B, PY 21 W - 21 W (âmbar)
- Retirar a tampa puxando a lingueta em borracha mole.
- Rodar o porta-lâmpadas um quarto de volta, no sentido
inverso dos ponteiros do relógio.
- Retirar a lâmpada ligeiramente por baixo, rodando no sentido
inverso dos ponteiros do relógio.
- Substituir a lâmpada.
- Veriicar se a tampa está correctamente colocada em
toda a sua área para garantir o
isolamento.
2.
Mínimos
Tipo A, W 5 W - 5 W
- Retirar a tampa puxando a lingueta em borracha mole.
- Retirar o porta-lâmpadas montado sob pressão puxando o
conector.
- Substituir a lâmpada.
- Veriicar a colocação correcta da tampa em toda a periferia, para
garantir a vedação.
LUZES DIANTEIRAS
1. Médios/Máximos
Tipo C, H4 - 55 W
- Retirar a tampa do meio puxando a lingueta em borracha mole.
- Desligar o conector eléctrico.
- Desengatar a lingueta de bloqueio.
- Substituir a lâmpada, fazendo corresponder a parte metálica
com as ranhuras presentes no
farol.
- Colocar a lingueta de bloqueio.
- Veriicar a colocação correcta da tampa em toda a periferia, para
garantir a vedação.

125
AJUDA RÁPIDA
8

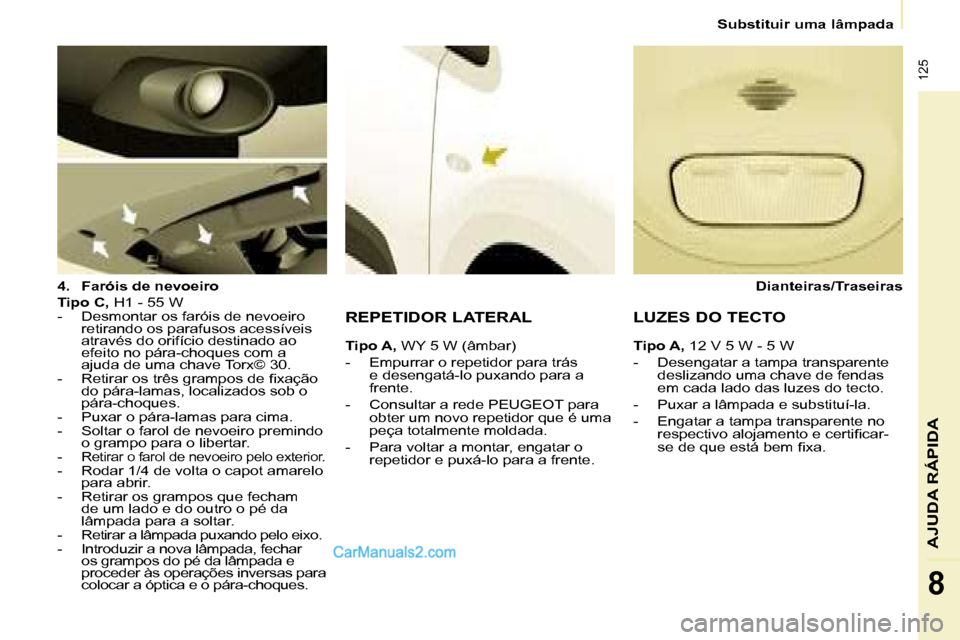

Substituir uma lâmpada
4. Faróis de nevoeiro
Tipo C, H1 - 55 W
- Desmontar os faróis de nevoeiro retirando os parafusos acessíveis
através do orifício destinado ao
efeito no pára-choques com a
ajuda de uma chave Torx© 30.
- Retirar os três grampos de ixação do pára-lamas, localizados sob o
pára-choques.
- Puxar o pára-lamas para cima.
- Soltar o farol de nevoeiro premindo o grampo para o libertar.
-
Retirar o farol de nevoeiro pelo exterior.- Rodar 1/4 de volta o capot amarelo para abrir.
- Retirar os grampos que fecham de um lado e do outro o pé da
lâmpada para a soltar.
- Retirar a lâmpada puxando pelo eixo.
- Introduzir a nova lâmpada, fechar os grampos do pé da lâmpada e
proceder às operações inversas para
colocar a óptica e o pára-choques.
REPETIDOR LATERAL
Tipo A, WY 5 W (âmbar)
- Empurrar o repetidor para trás e desengatá-lo puxando para a
frente.
- Consultar a rede PEUGEOT para obter um novo repetidor que é uma
peça totalmente moldada.
- Para voltar a montar, engatar o repetidor e puxá-lo para a frente. Dianteiras/Traseiras
LUZES DO TECTO
Tipo A,
12 V 5 W - 5 W
- Desengatar a tampa transparente deslizando uma chave de fendas
em cada lado das luzes do tecto.
- Puxar a lâmpada e substituí-la.
- Engatar a tampa transparente no respectivo alojamento e certiicar-
se de que está bem ixa.

126

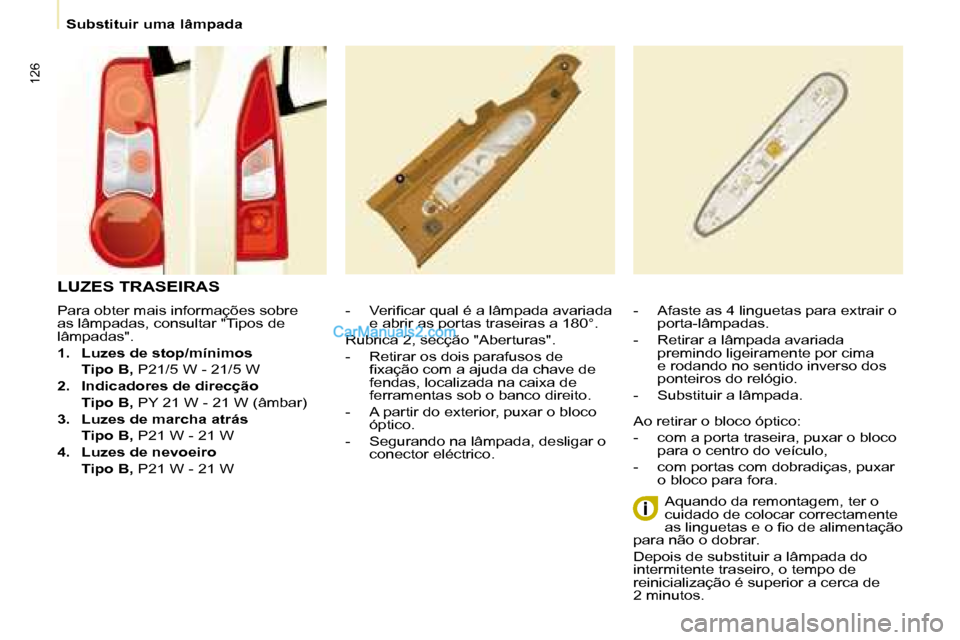

Substituir uma lâmpada
Para obter mais informações sobre
as lâmpadas, consultar "Tipos de
lâmpadas".
1. Luzes de stop/mínimos
Tipo B, P21/5 W - 21/5 W
2. Indicadores de direcção
Tipo B, PY 21 W - 21 W (âmbar)
3. Luzes de marcha atrás
Tipo B, P21 W - 21 W
4. Luzes de nevoeiro
Tipo B, P21 W - 21 W - Veriicar qual é a lâmpada avariada
e abrir as portas traseiras a 180°.
Rubrica 2, secção "Aberturas".
- Retirar os dois parafusos de ixação com a ajuda da chave de
fendas, localizada na caixa de
ferramentas sob o banco direito.
- A partir do exterior, puxar o bloco óptico.
- Segurando na lâmpada, desligar o conector eléctrico. - Afaste as 4 linguetas para extrair o
porta-lâmpadas.
- Retirar a lâmpada avariada premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
- Substituir a lâmpada.
Ao retirar o bloco óptico:
- com a porta traseira, puxar o bloco para o centro do veículo,
- com portas com dobradiças, puxar o bloco para fora.
Aquando da remontagem, ter o
cuidado de colocar correctamente
as linguetas e o io de alimentação
para não o dobrar.
Depois de substituir a lâmpada do
intermitente traseiro, o tempo de
reinicialização é superior a cerca de
2 minutos.
LUZES TRASEIRAS

127
AJUDA RÁPIDA
8

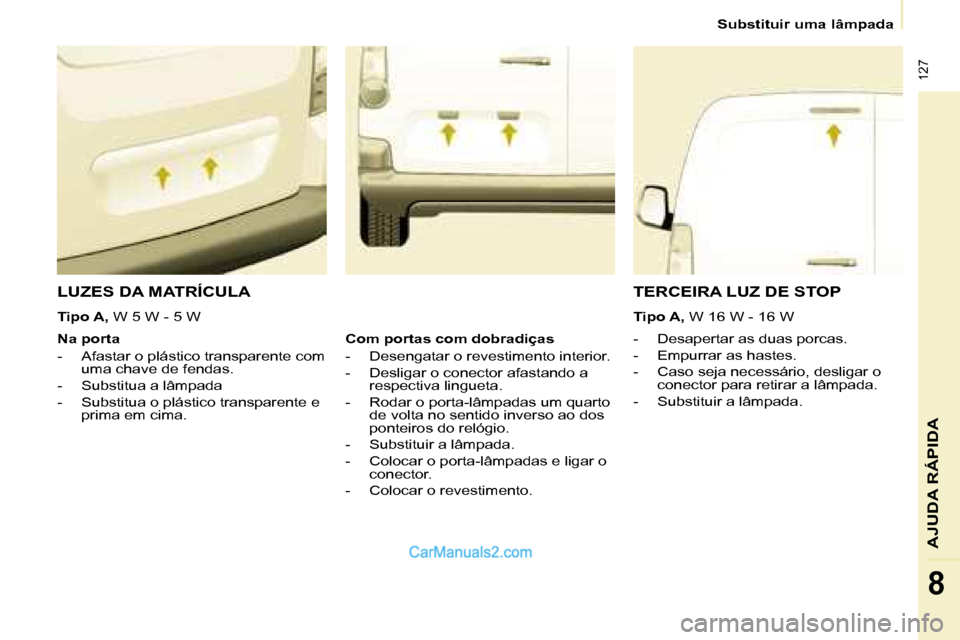

Substituir uma lâmpada
LUZES DA MATRÍCULA
Tipo A, W 5 W - 5 W
- Desapertar as duas porcas.
- Empurrar as hastes.
- Caso seja necessário, desligar o conector para retirar a lâmpada.
- Substituir a lâmpada.
Na porta
- Afastar o plástico transparente com
uma chave de fendas.
- Substitua a lâmpada
- Substitua o plástico transparente e prima em cima.
TERCEIRA LUZ DE STOP
Tipo A, W 16 W - 16 W
Com portas com dobradiças
- Desengatar o revestimento interior.
- Desligar o conector afastando a respectiva lingueta.
- Rodar o porta-lâmpadas um quarto de volta no sentido inverso ao dos
ponteiros do relógio.
- Substituir a lâmpada.
- Colocar o porta-lâmpadas e ligar o conector.
- Colocar o revestimento.

128
Mudar um fusível
SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis encontram-se:
- na parte inferior do painel de instrumentos do lado esquerdo
(atrás da tampa),
- sob o capot do motor (junto à bateria).
Se o veículo possuir o equipamento, é
fornecida uma caixa de fusíveis como
complemento de reboque, atrelagem
e ligações para as transformações da
chapa e do piso da cabina. Esta caixa
de fusíveis encontra-se à direita atrás
da divisória de retenção da carga.
As designações indicadas referem-
se aos fusíveis que podem ser
substituídos pelo utilizador com a
ajuda de um alicate e de fusíveis
de substituição, localizados atrás
do compartimento do painel de
instrumentos do lado direito. Para
efectuar intervenções, contactar a rede
PEUGEOT.
Retirar e colocar um fusível
Substituir sempre um fusível com
defeito por um fusível de caIibre
equivalente.
A PEUGEOT declina qualquer
responsabilidade por custos
provocados pela reparação de um
veículo ou por avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede PEUGEOT e não instalados
de acordo com as respectivas
recomendações, particularmente
quando o consumo do conjunto de
aparelhos suplementares ligados
exceder os 10 milliamperes.
Para proissionais: para
obter informações completas
relativamente a fusíveis e relés,
consultar o esquema de "Métodos"
através da Rede. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-la.
- Utilizar o alicate.

129
AJUDA RÁPIDA
8
Mudar um fusível

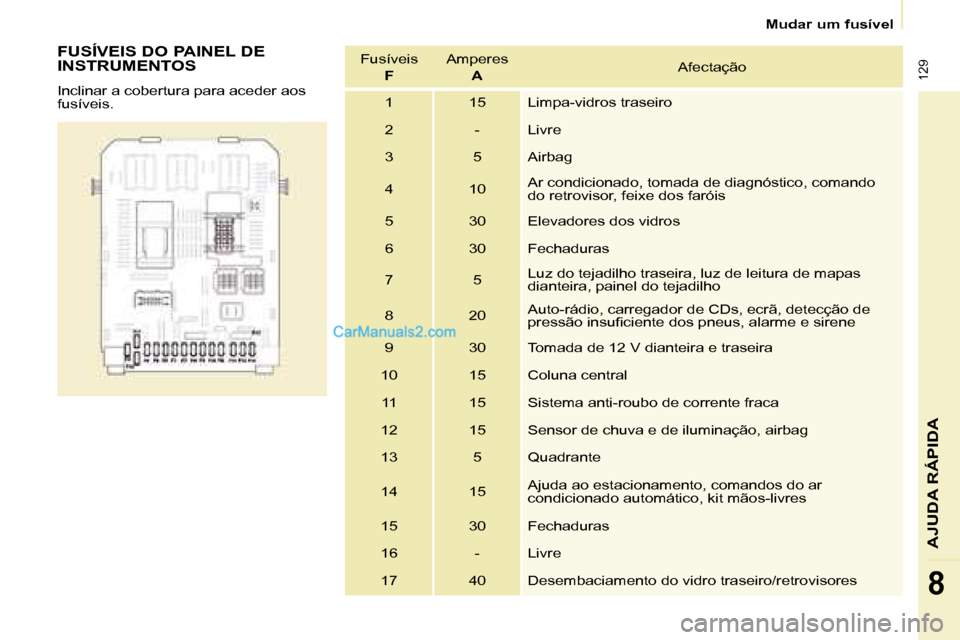

FUSÍVEIS DO PAINEL DE
INSTRUMENTOS
Inclinar a cobertura para aceder aos
fusíveis.Fusíveis
F Amperes
A Afectação
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, feixe dos faróis
5 30 Elevadores dos vidros
6 30 Fechaduras
7 5 Luz do tejadilho traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, carregador de CDs, ecrã, detecção de
pressão insuiciente dos pneus, alarme e sirene
9 30 Tomada de 12 V dianteira e traseira
10 15 Coluna central 11 15 Sistema anti-roubo de corrente fraca
12 15 Sensor de chuva e de iluminação, airbag
13 5 Quadrante
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Desembaciamento do vidro traseiro/retrovisores

130

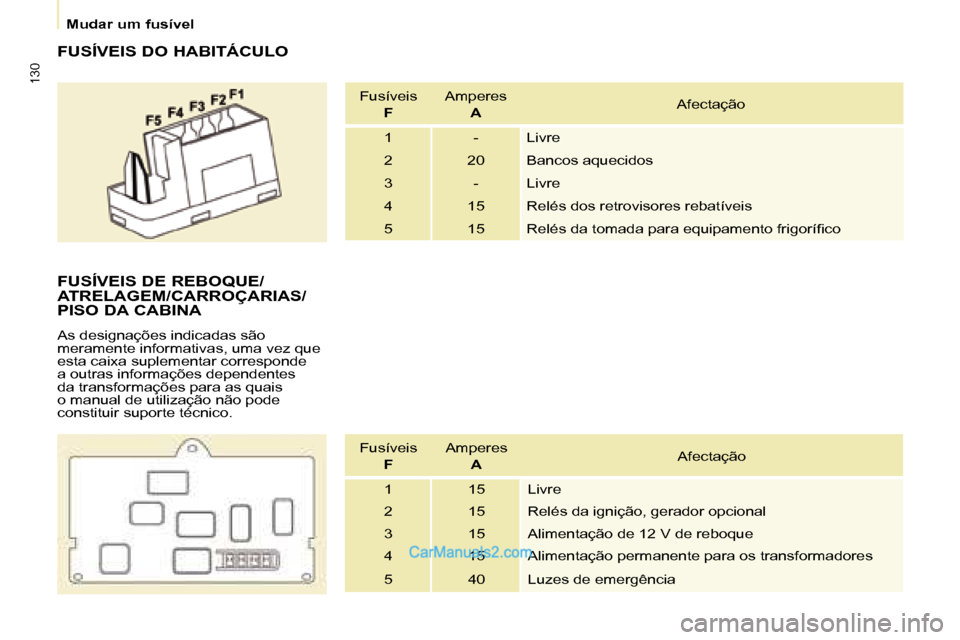

Mudar um fusível
FUSÍVEIS DO HABITÁCULO
Fusíveis F Amperes
A Afectação
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relés dos retrovisores rebatíveis
5 15 Relés da tomada para equipamento frigoríico
FUSÍVEIS DE REBOQUE/
ATRELAGEM/CARROÇARIAS/
PISO DA CABINA
As designações indicadas são
meramente informativas, uma vez que
esta caixa suplementar corresponde
a outras informações dependentes
da transformações para as quais
o manual de utilização não pode
constituir suporte técnico.
Fusíveis F Amperes
A Afectação
1 15 Livre
2 15 Relés da ignição, gerador opcional
3 15 Alimentação de 12 V de reboque
4 15 Alimentação permanente para os transformadores
5 40 Luzes de emergência

131
AJUDA RÁPIDA
8
Mudar um fusível
FUSÍVEIS SOB O CAPOT DO
MOTOR
Depois de abrir o capot, desengatar
e inclinar a caixa para aceder aos
fusíveis.Fusíveis
F Amperes
A Afectação
1 20 Controlo do motor
2 15 Buzina
3 10 Bomba do lava-vidros dianteiro e traseiro
4 20 Bomba lava-faróis
5 15 Componentes do motor
6 10 Sensor angular do volante, ESP
7 10 Contactor de paragem, contactor de embraiagem
8 25 Motor de arranque
9 10 Motor do feixe dos faróis, caixa de gestão
10 30 Componentes do motor 11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de auxílio inteligente
14 30 Bomba
15 10 Luz de máximos direita
16 10 Luz de máximos esquerda
17 15 Luz de médios direita
18 15 Luz de médios esquerda
